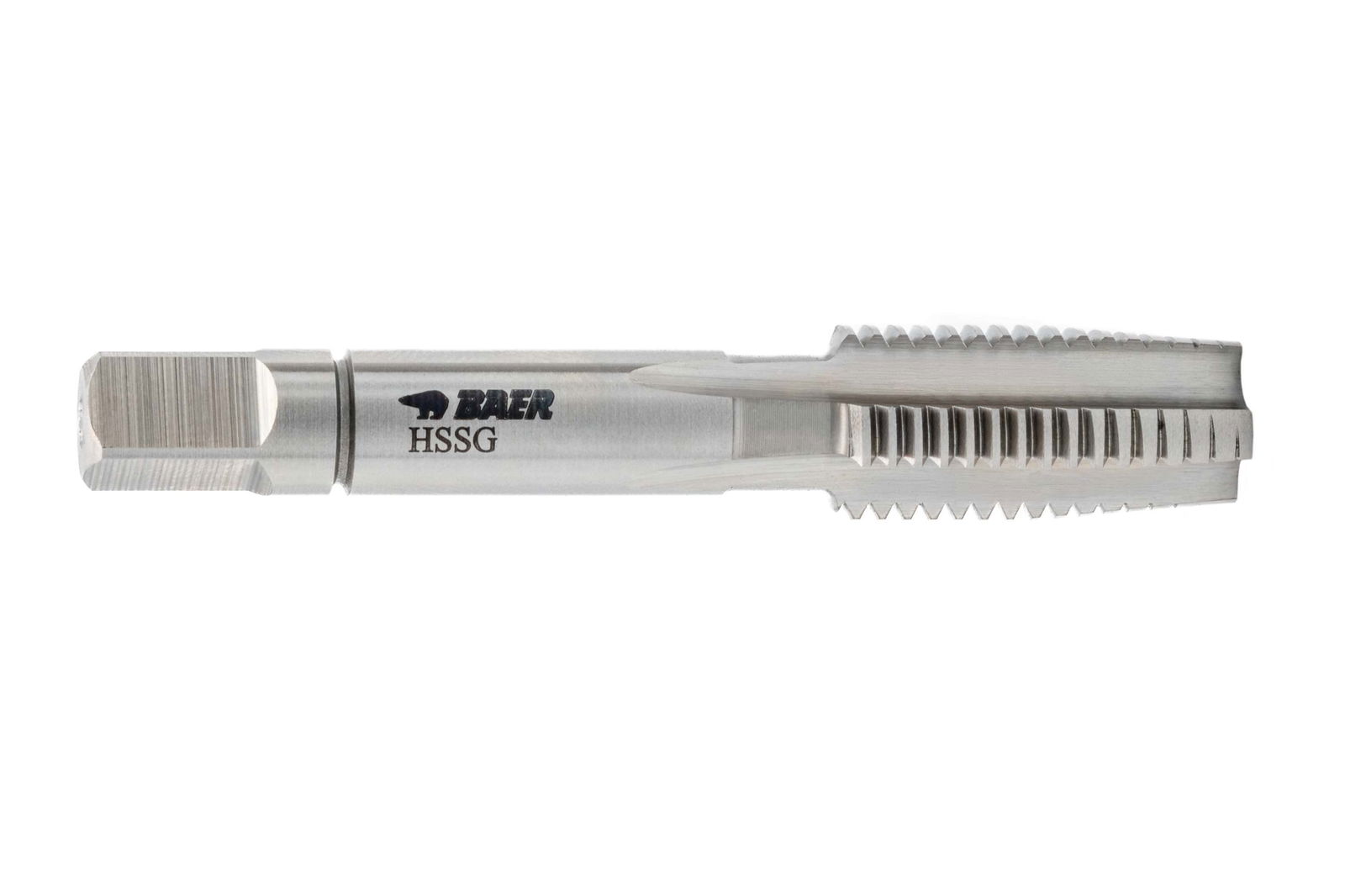

BAER HSSE Handgewindebohrer Vorschneider MF 8 x 1
BAER HSSE Handgewindebohrer Vorschneider MF 8 x 1
- Der erste Schritt zur Perfektion – Mit dem Vorschneider bereitest du jedes Gewinde präzise vor!
- Vorschneider aus hochlegiertem HSSE-Stahl
- Der Gewindebohrer schneidet das Gewinde nur vor und erzeugt kein vollständig nutzbares Gewinde
- Form A mit geraden Nuten für Löcher, die durch das Werkstück durch gehen (Durchgangslöcher), oder solche, die im Werkstück enden (Sacklöcher), mit einer Gewindetiefe bis zu 2 x Durchmesser
- Geeignet für hochfeste Stähle, Legierungen und andere schwer zerspanbare Materialien bis 1000 N/mm²
- Schaft mit reduziertem Durchmesser – Schaftdurchmesser ist kleiner als das Gewinde für präzises Arbeiten
Der Handgewindebohrer-Vorschneider ermöglicht dir ein Gewinde vorzuschneiden. Der Vorteil beim Vorschneiden eines Gewindes ist, dass sich die Schnittkräfte auf den darauffolgenden Fertigschneider verringern. Der Vorschneider ist mit einem Ring gekennzeichnet und trägt ca. 65 Prozent des Gewindeprofils ab. Dadurch, dass kein komplettes Gewindeprofil geschnitten wird, ist das Gewinde noch nicht nutzbar. Erst wenn der Fertigschneider im letzten Prozess das Gewinde vollendet, ist dieses auch vollwertig nutzbar. Durch die Arbeitsteilung von zwei oder drei Gewindebohrern ist es leichter ein gerades und sauberes Gewinde von Hand zu schneiden.
Im Vergleich zum Maschinengewindebohrer, hat der Handgewindebohrer einen kurzen Schaft. So kannst du Innengewinde von Hand schneiden, ohne dabei zu verkanten und lässt sich mit Windeisen, Werkzeugratschen oder anderen Haltewerkzeugen mit Vierkantaufnahme betätigen.
Das Gewinde kann in ein vorgebohrtes Kernloch geschnitten werden.
Baumasse
| Durchmesser |
8 |
|---|---|
| Nenndurchmesser in Zoll |
0,315 |
| Nenndurchmesser in mm |
8 |
| Steigung |
1,0 |
| Steigung in mm |
1 |
| Abmessung |
MF 8 x 1,0 |
| Vierkant |
4,9 mm |
Eigenschaften
| Produktgruppe |
Gewindebohrer |
|---|---|
| Produktart |
Handgewindebohrer-Sätze |
| Gewindenorm |
MF: Metrisches ISO-Feingewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Standard |
DIN 2181 |
| Material |
HSSE blank |
| Zugfestigkeit bei Raumtemperatur |
bis 1000 N/mm² | 32 HRC |
7 mm
Durchgangs- und Sackloch bis 2 x D
Form A gerade genutet
6-8 Gänge
Findet kaum statt. Späne bleiben in Nuten.
Außenkühlung und -Schmierung
HSSE blank
bis 1000 N/mm² | 32 HRC
ISO2/6H
Einsatzzwecke
- Allgemeiner Einsatz
- Stähle bis 1000 N/mm²
Beispielanwendungen
- Feingewinde für Fahrrad Innenlagerachse Sattelklemmung M8 x 1
- Fahrrad Vorderrad Achse
- Sattelklemmung am Fahrrad
- Innenlagerachse Sattelklemmung
Technische Zeichnung
| D1 |
MF 8 x 1 |
|---|---|
| D2 |
6 mm |
| L1 |
56 mm |
| L2 |
22 mm |
| Durchmesser |
8 |
| Vierkant |
4,9 mm |
Anwendung – Beispielmaterialien
| Baustähle allgemein | |
|---|---|
| 1.0035 | S 185 (St 33) |
| 1.0036 | S 235 JRH |
| 1.0039 | S 235JRG1+CR |
| 1.0060 | E 335 (St 60-2) |
| Automatenstähle | |
|---|---|
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0726 | 35S20 |
| 1.0728 | 60S20 |
| Einsatzstähle | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17 CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Vergütungsstähle unlegiert | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck 22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck 45) |
| Stahlguss | |
|---|---|
| 1.5681 | GS-10 Ni 19 |
| 1.6760 | GS-22 NiMoCr 5 6 |
| Vergütungsstähle legiert | |
|---|---|
| 1.1133 | 20Mn5 |
| 1.5710 | 36NiCr6 |
Weiterführende Informationen
- MF - Metrisches ISO-Feingewinde DIN 13
- Benennungen, Geometrien und Definitionen am Gewindebohrer
- Gewinde-Toleranzen des Innengewindes
- Innengewinde und Kernlochmaße
- Anschnittformen
- Vergleich inch-mm
- Oberflächenbehandlungen am Gewindeschneider
- Wissenswerte Informationen übers Gewindeschneiden
- Materialtabelle
