BAER PRO-Schneideisenhalter 55 x 22mm | M 22-24 | BSW 7/8-1''
BAER PRO-Schneideisenhalter 55 x 22mm | M 22-24 | BSW 7/8-1''

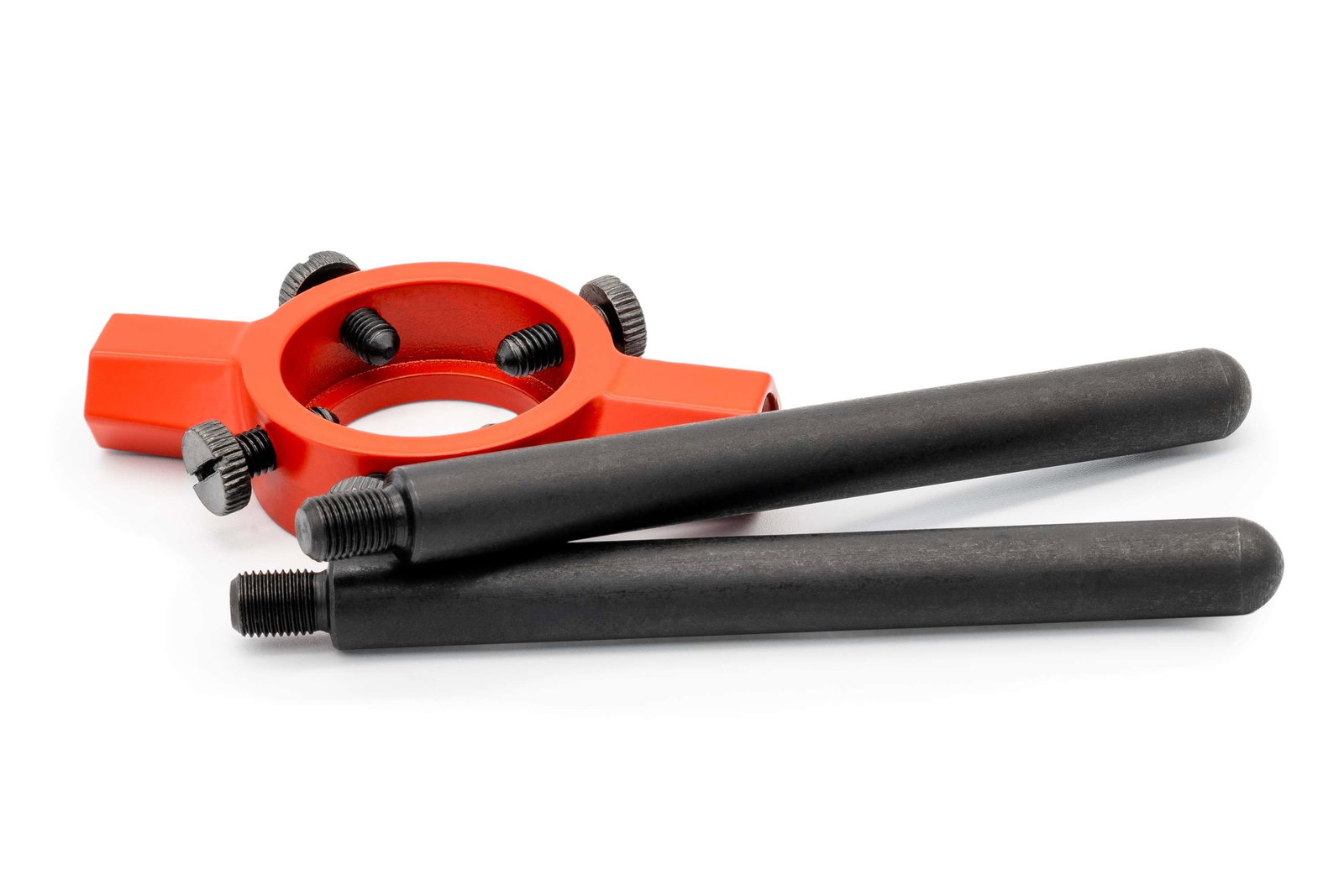

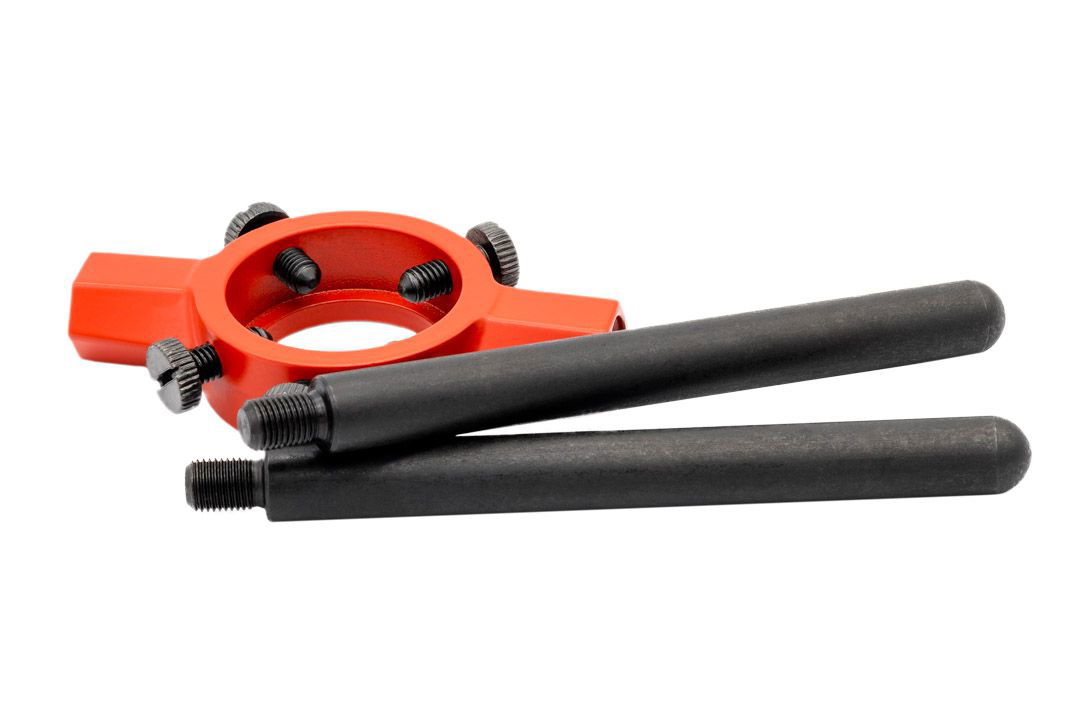

Unsere PRO Schneideisenhalter bestehen aus Highend Zinkdruckguss. Der Schneideisenhalter ist ein sehr spezielles Halte- oder Betätigungswerkzeug, das entwickelt wurde, um ein Schneideisen aufzunehmen und von Hand zu betätigen. Es setzt sich im Wesentlichen aus zwei Komponenten zusammen: aus dem Körper und aus den Griffen. Sie sind sehr stabil konstruiert und dadurch hochbelastbar, verschleißfest und passgenau.

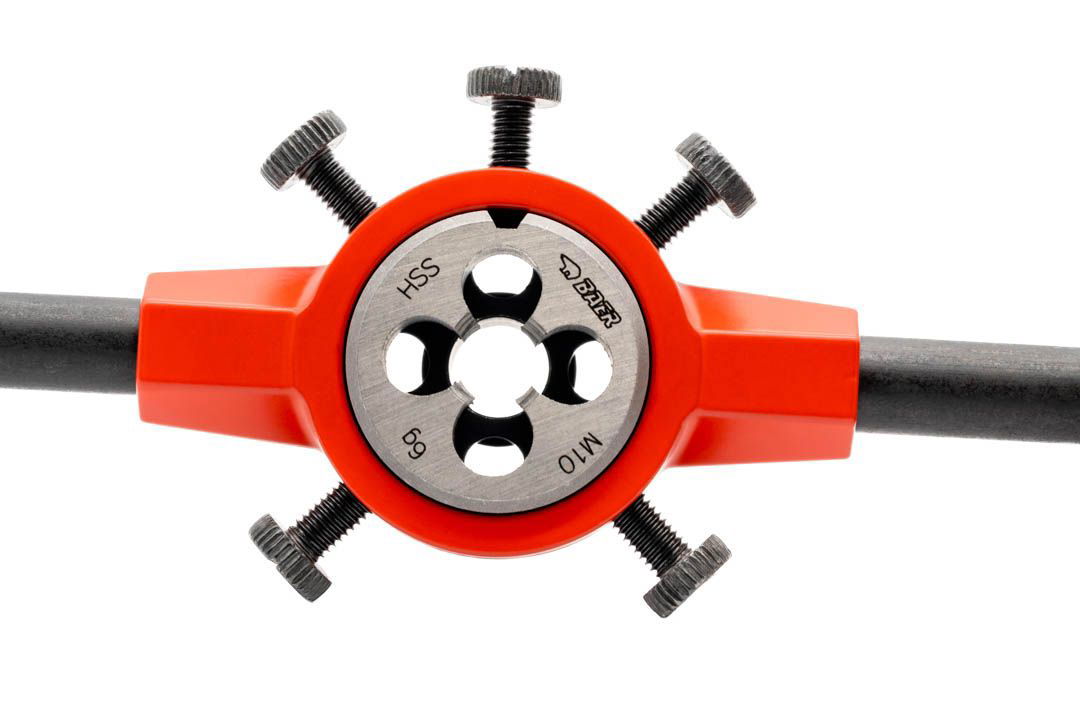

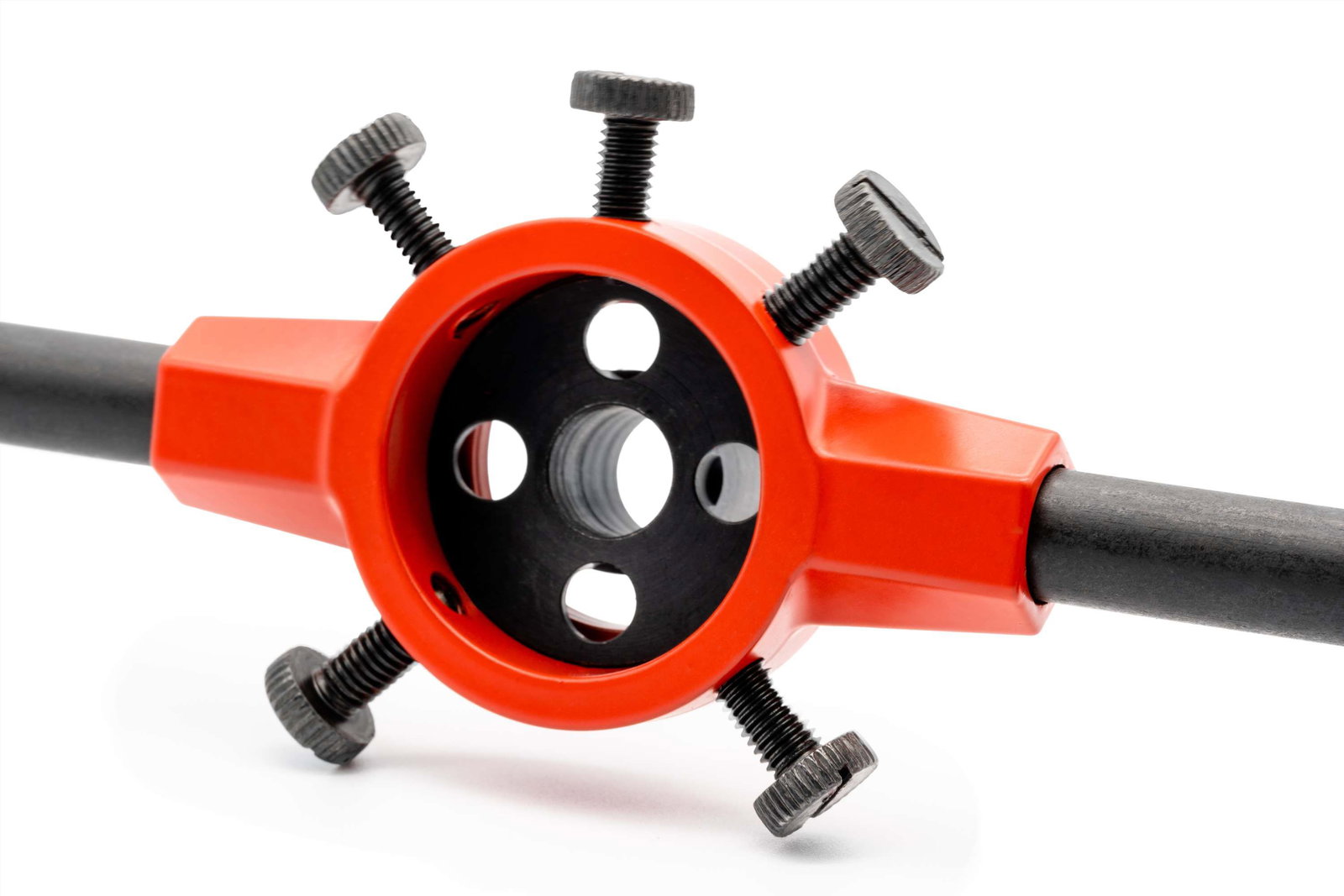

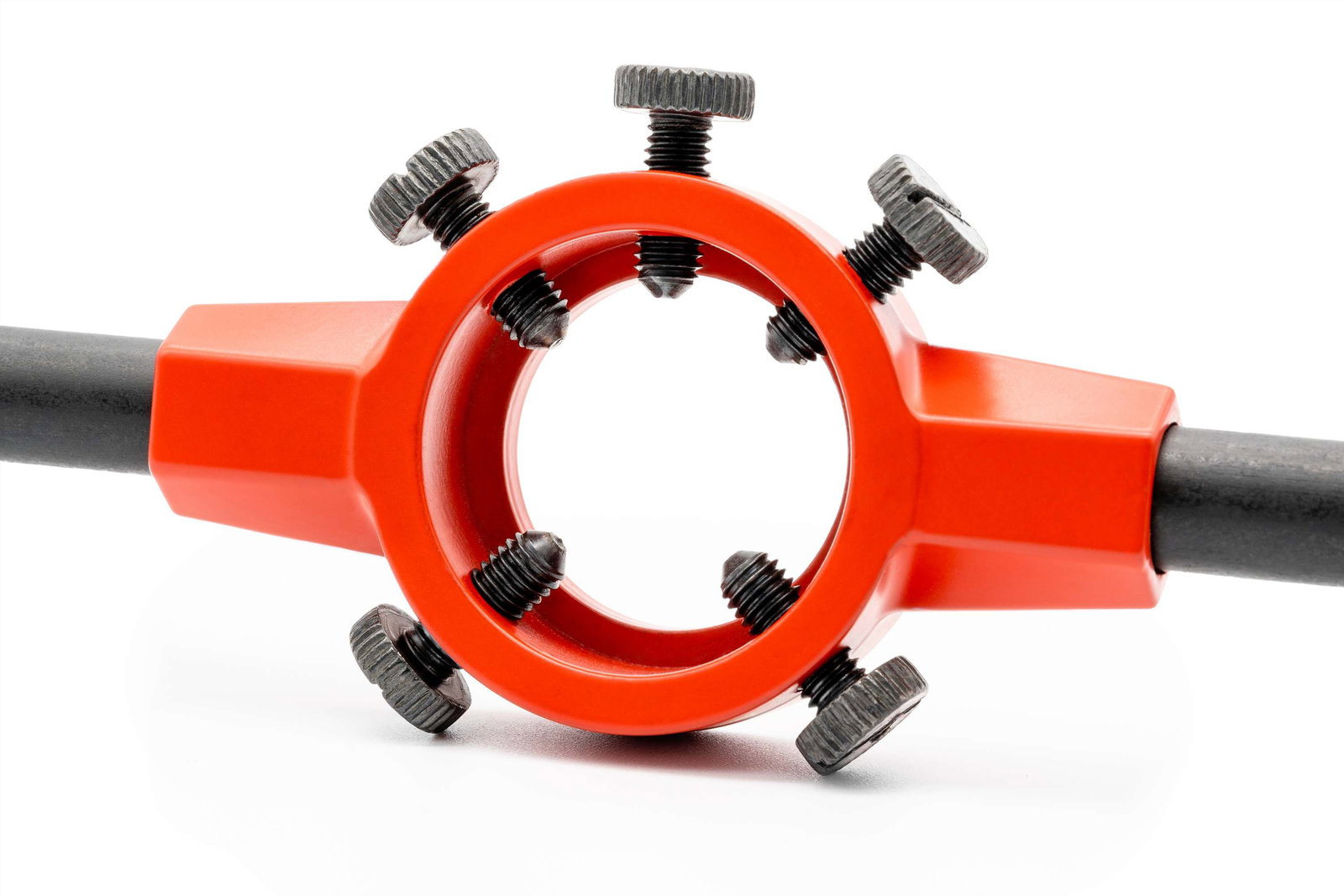

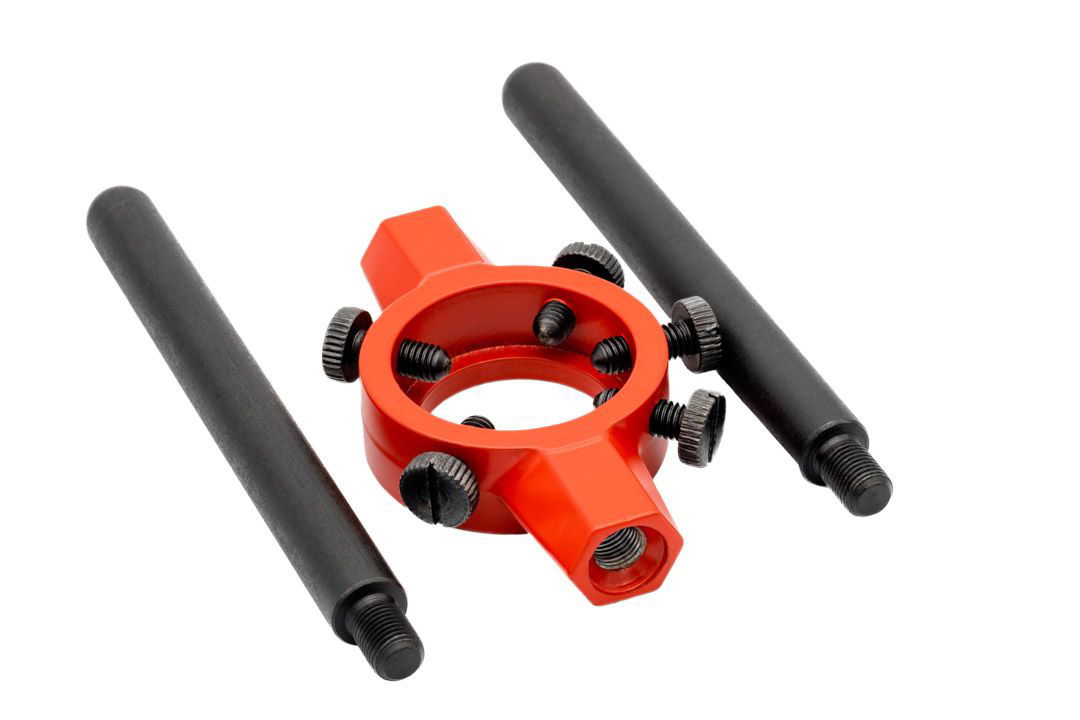

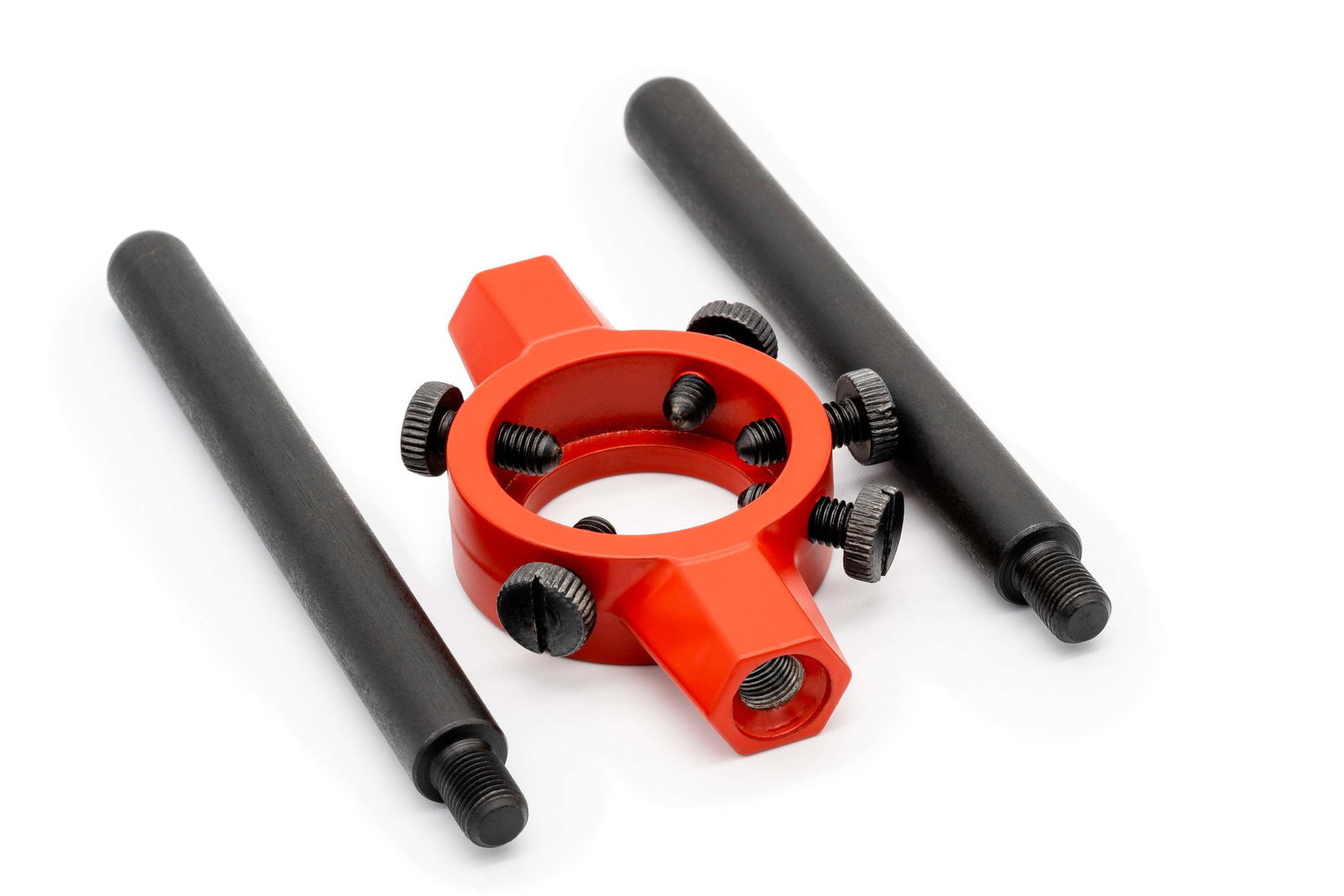

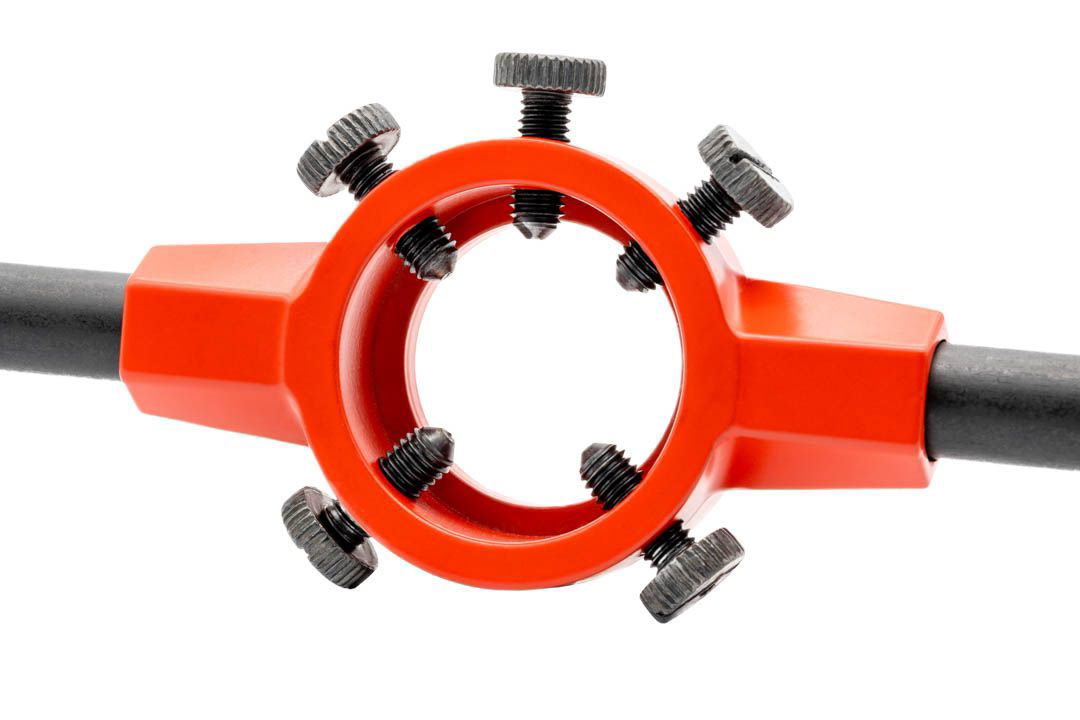

Kernstück des Werkzeugs ist der Körper. Er ist mit einer runden Öffnung versehen, in die das Schneideisen eingesetzt wird. Mit Hilfe von fünf Befestigungsschrauben, die mit einem Schlitzschraubendreher angezogen werden können, wird das Schneideisen im Schneideisenhalter befestigt. Die Schrauben greifen in die Bohrungen des Schneideisens und halten es auf diese Weise im Schneideisenhalter fest. Dadurch hat es einen festen Sitz und kann sich beim Schneiden des Gewindes nicht mitdrehen.

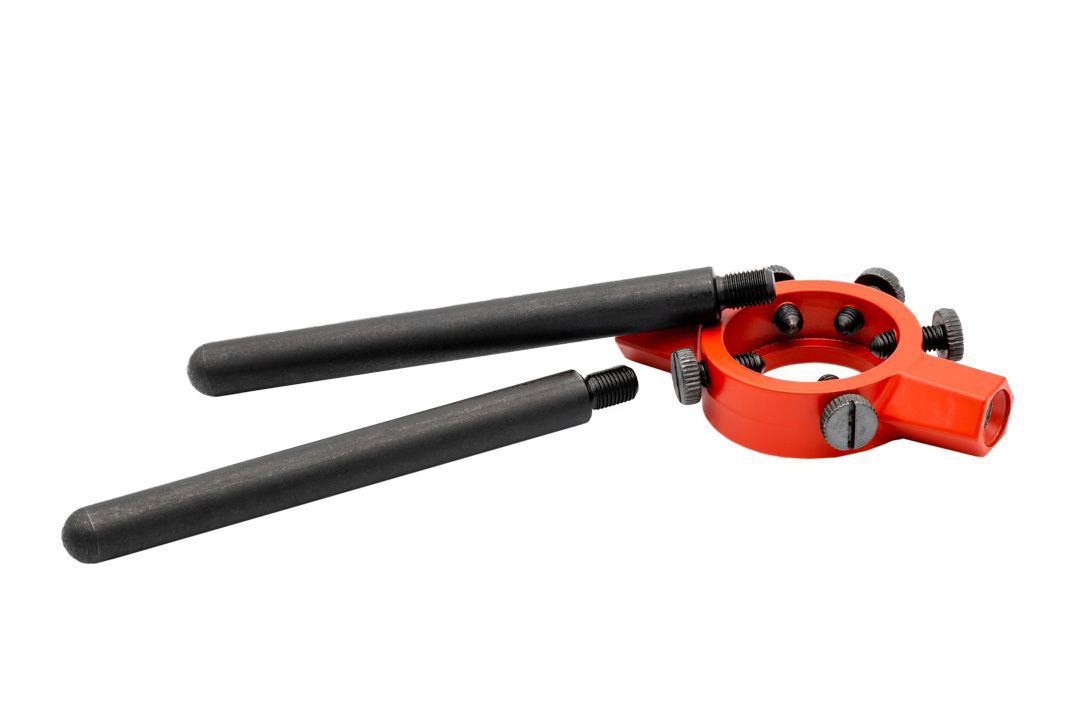

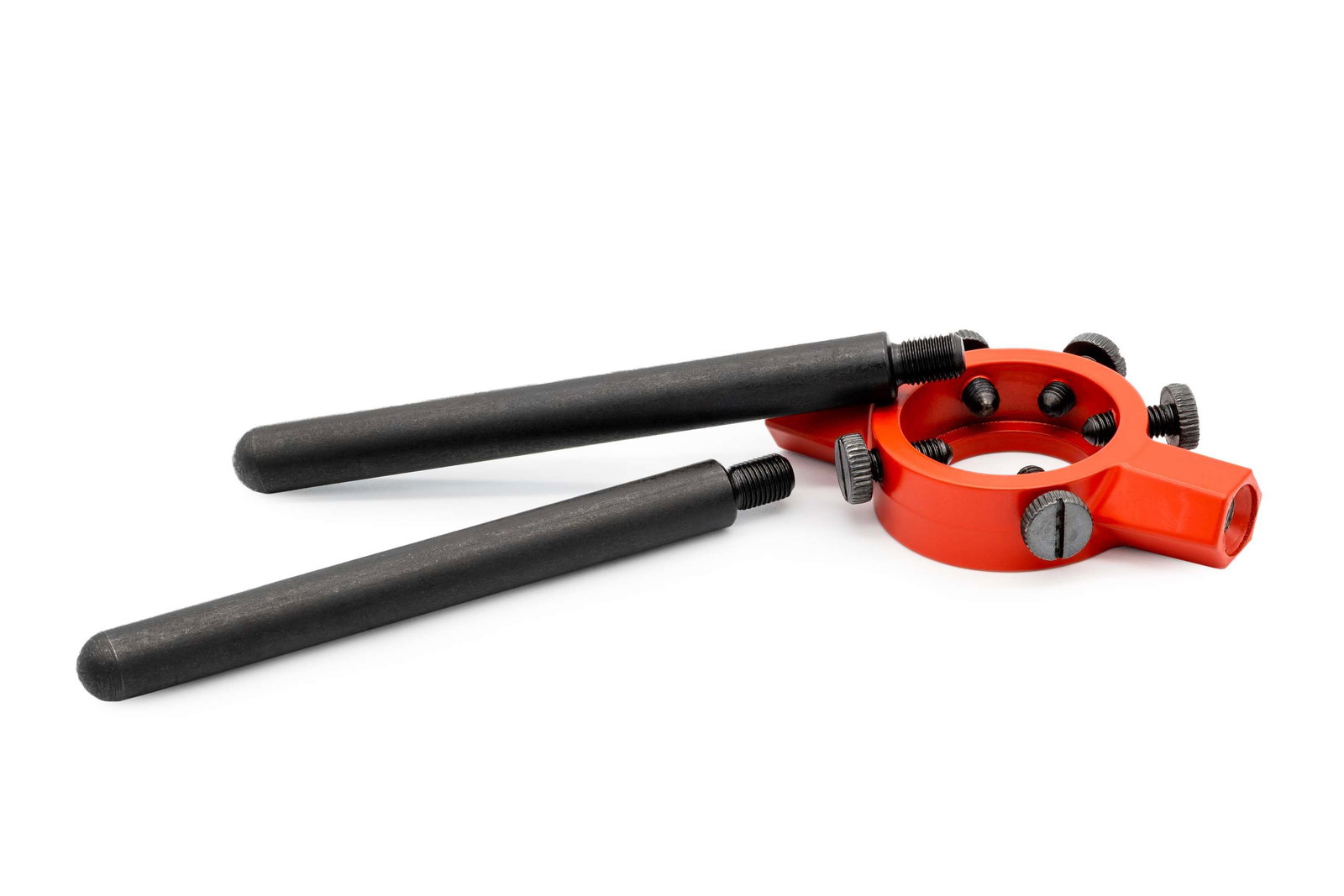

Links und rechts am Körper befinden sich zwei Griffe. Sie ermöglichen eine bequeme Handhabung und eine optimale Verteilung der Kraft. So lassen sich Außengewinde auch ohne Maschineneinsatz mühelos manuell schneiden.

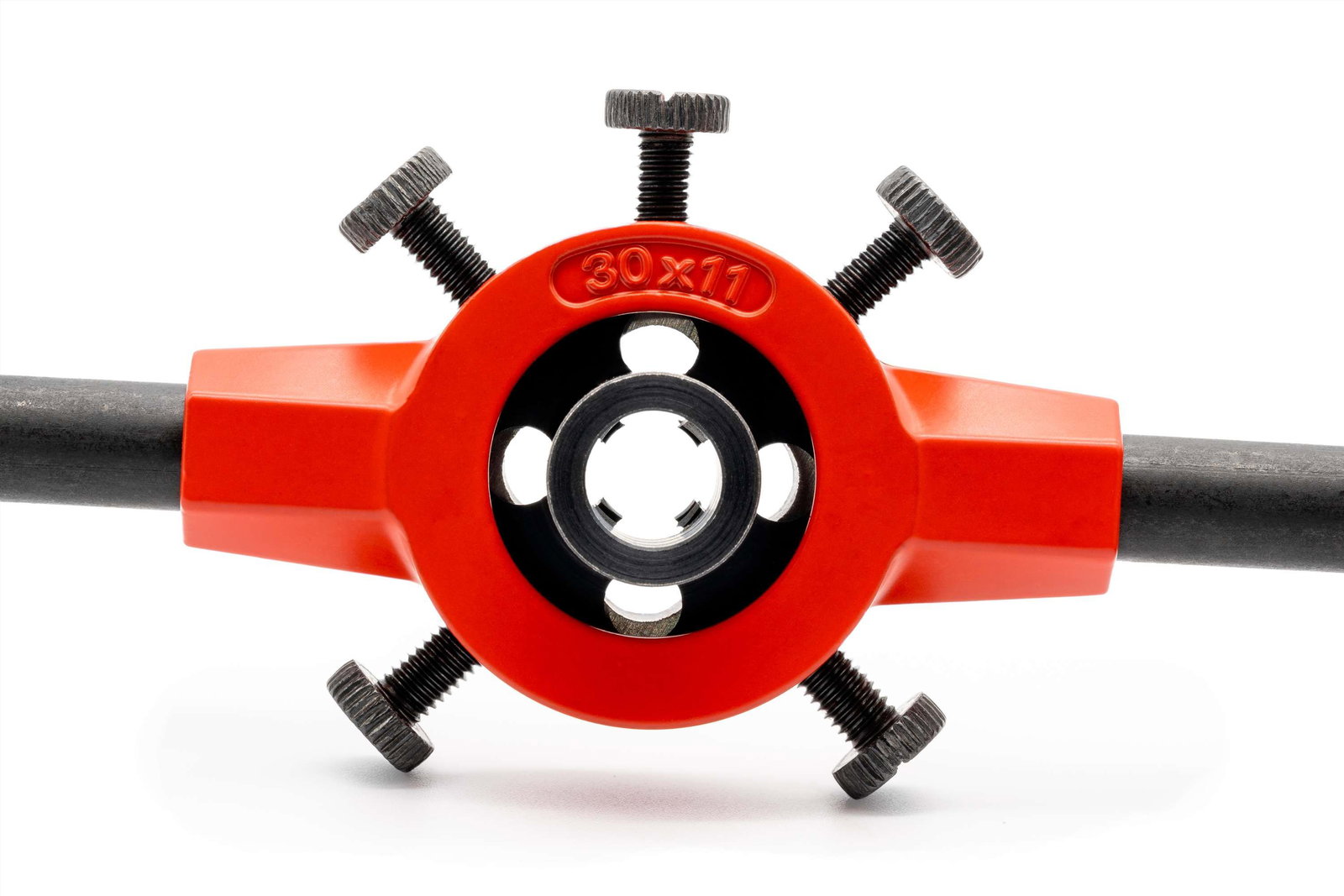

Der Einsatz von Schneideisenführungen ist aufgrund der Konstruktion ebenfalls möglich. Beim Einsatz von Schneideisenführungen ist darauf zu achten, dass sich die Bohrungen der Führung mit den Bohrungen des Schneideisens überlappen, damit der Spantransport gewährleistet ist.
Hat man erst einmal den Dreh raus, ist das Schneiden von präzisen Außengewinden von Hand schnell ein Kinderspiel.
In wenigen Schritten zum perfekten Gewinde:
- Vor Beginn der Arbeiten muss der Bolzen vorbereitet werden. Den Bolzen in einen Schraubstock einspannen und das Ende anfasen. Das bedeutet, dass die Kanten ringsum in einem Winkel von 45 Grad abgefeilt werden. Das erleichtert nicht nur das Einsetzen des Schneideisens in den Schneideisenhalter, sondern später auch das Einschrauben in das aufnehmende Innengewinde.

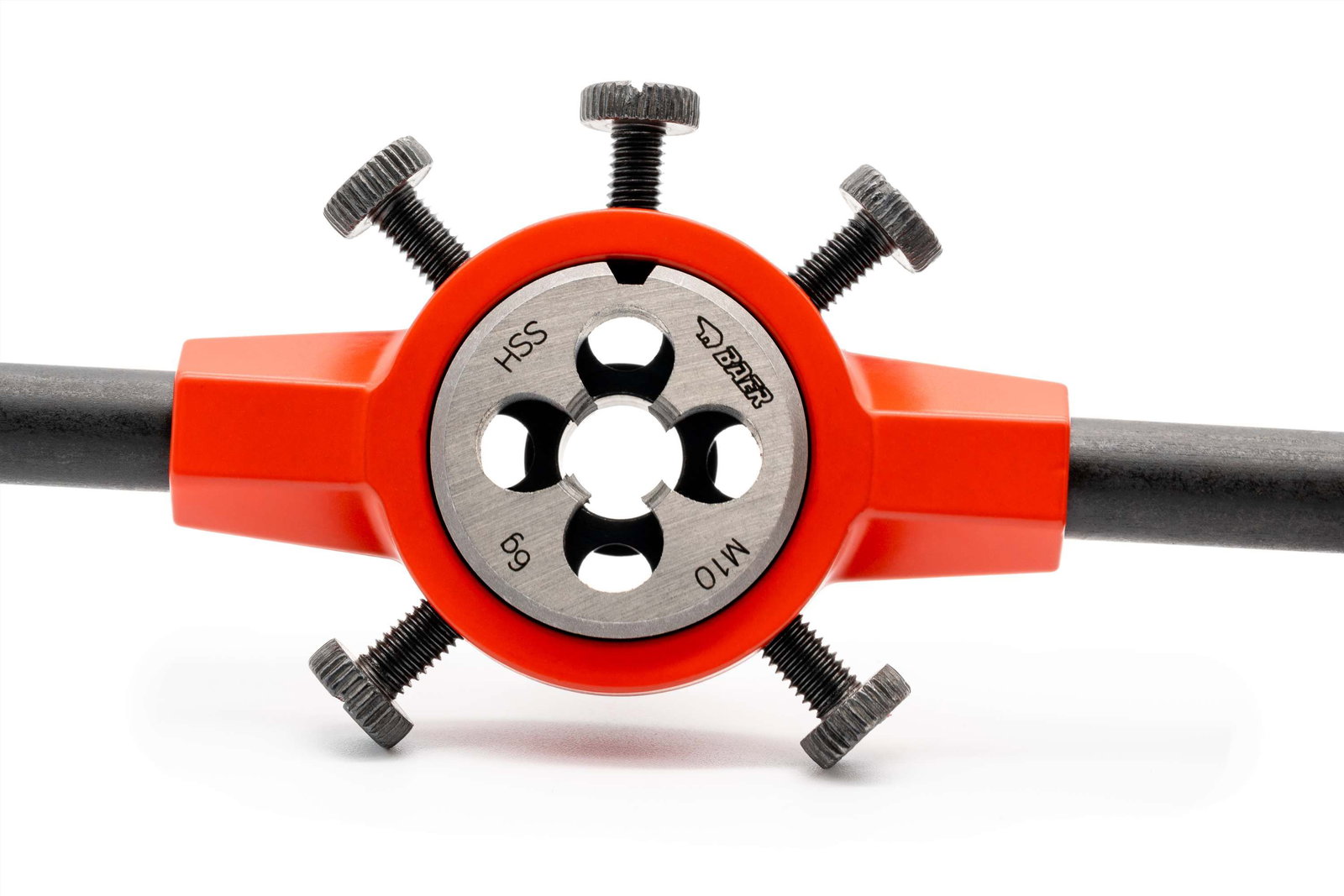

- Wenn der Bolzen einsatzbereit ist, wird als nächster Schritt der Schneideisenhalter vorbereitet. Wenn das Schneideisen für die Verwendung einer Schneideisenführung geeignet ist, dann können Sie die Schneideisenführung an dieser Stelle anbringen. Die Führung hilft Ihnen, das Gewinde senkrecht zu schneiden. Anschließend wird das Schneideisen in den Schneideisenhalter eingesetzt und mit den Halteschrauben gegen Verdrehen gesichert.
- Erleichtert wird das Schneiden durch die Verwendung von Schneidöl oder Schneidpaste. Tragen Sie einen Tropfen auf den Bolzen und/oder das Schneideisen im Schneideisenhalter auf.
- Nun wird der Schneideisenhalter auf den Bolzen aufgesetzt und gedreht, bis die gewünschte Gewindelänge erreicht ist. Dann den Schneideisenhalter in die entgegengesetzte Richtung wieder herausdrehen.
Das Wichtigste auf einen Blick:
- BAERENSTARK – Unsere PRO Haltewerkzeuge überzeugen mit Belastbarkeit und Langlebigkeit und sind aus hochwertigem Zinkdruckguss-Körper.
- EXZELLENTE QUALITÄT – Bei uns kaufen Sie geprüfte Werkzeuge zum baerenstarken Preis mit herausragender Präzision für dauerhafte Stabilität und Kraftaufnahme!
- EINFACHE HANDHABUNG – Der Schneideisenhalter besticht durch einfache Handhabung und gute Gewichtsverteilung.
Baumasse
| Höhe H |
22 mm |
|---|---|
| Durchmesser |
55 mm |
| Abmessung |
55 x 22 |
| Länge |
560 mm |
Eigenschaften
| Produktgruppe |
Betätigungswerkzeuge |
|---|---|
| Produktart |
Schneideisenhalter |
| Standard |
DIN 225 |
| Material |
Premium-Druckguss |
Einsatzzwecke
- für Schneideisen in M und MF: M 22 - M 24
- für Schneideisen in: BSW 7/8 - BSW 1''
Technische Zeichnung
| Höhe H |
22 mm |
|---|---|
| Durchmesser |
55 mm |
| Länge |
560 mm |
