BAER Schneideisen M 1,4 x 0,3 - HSSE für Edelstahl
BAER Schneideisen M 1,4 x 0,3 - HSSE für Edelstahl

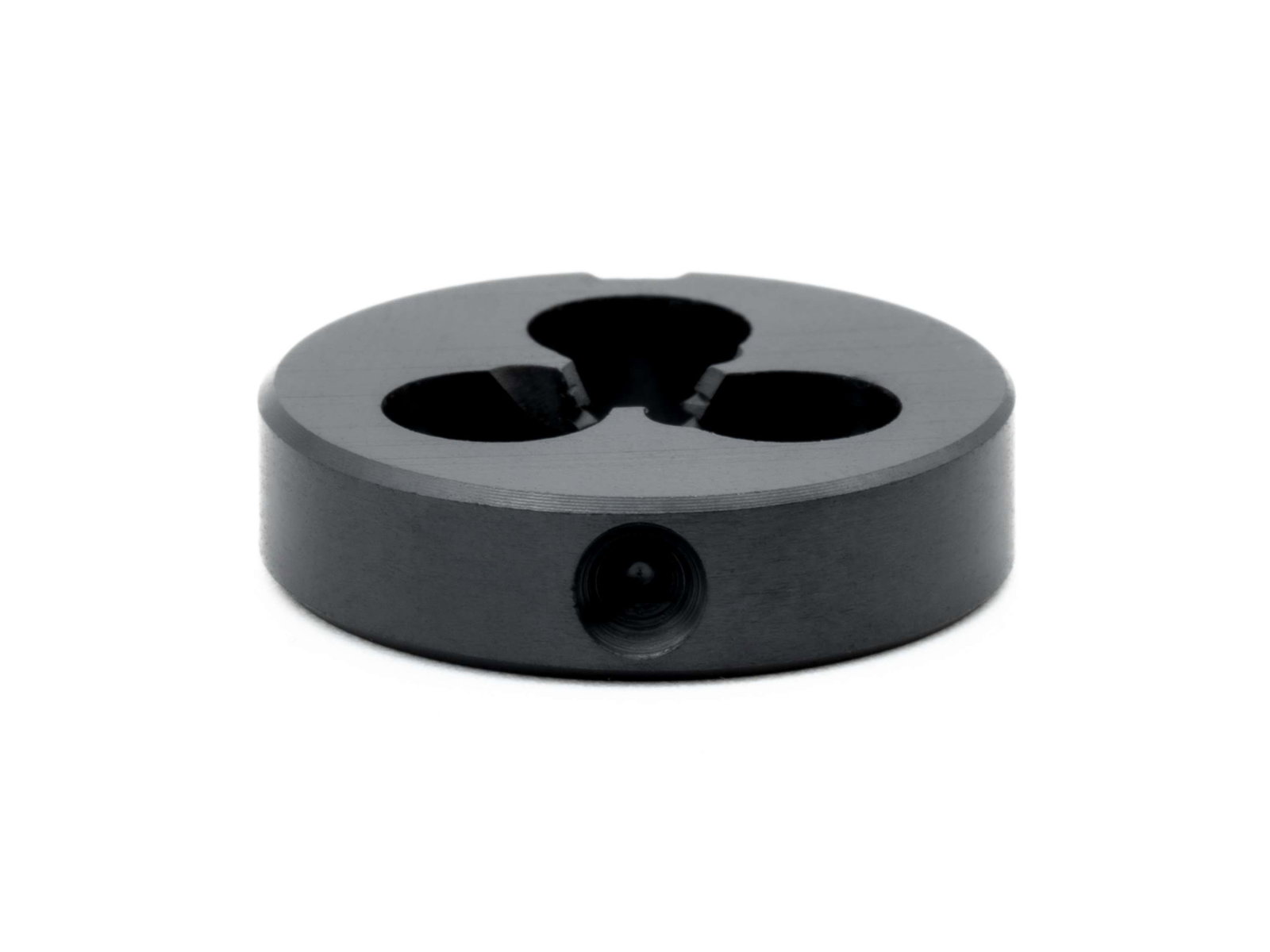

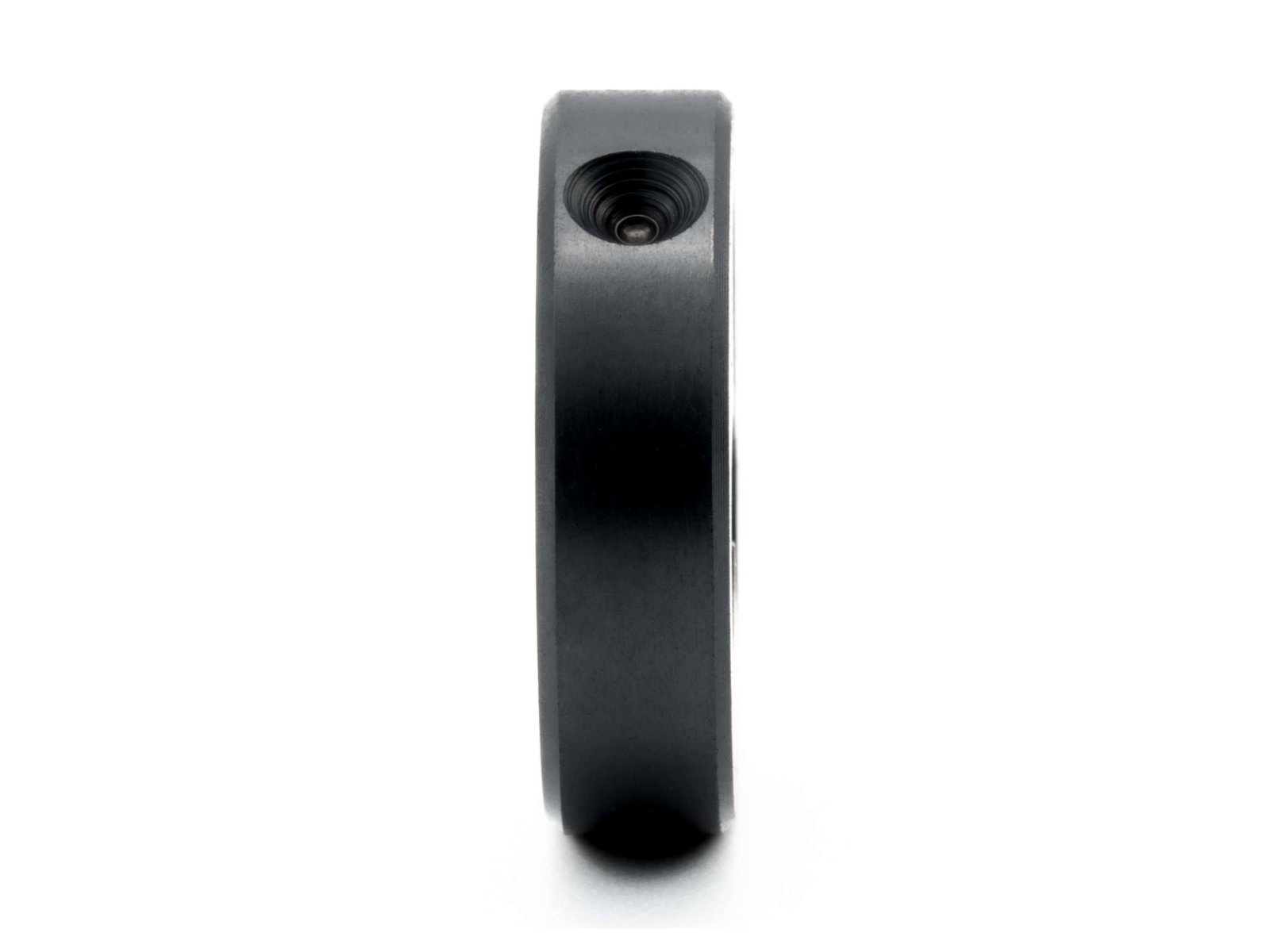

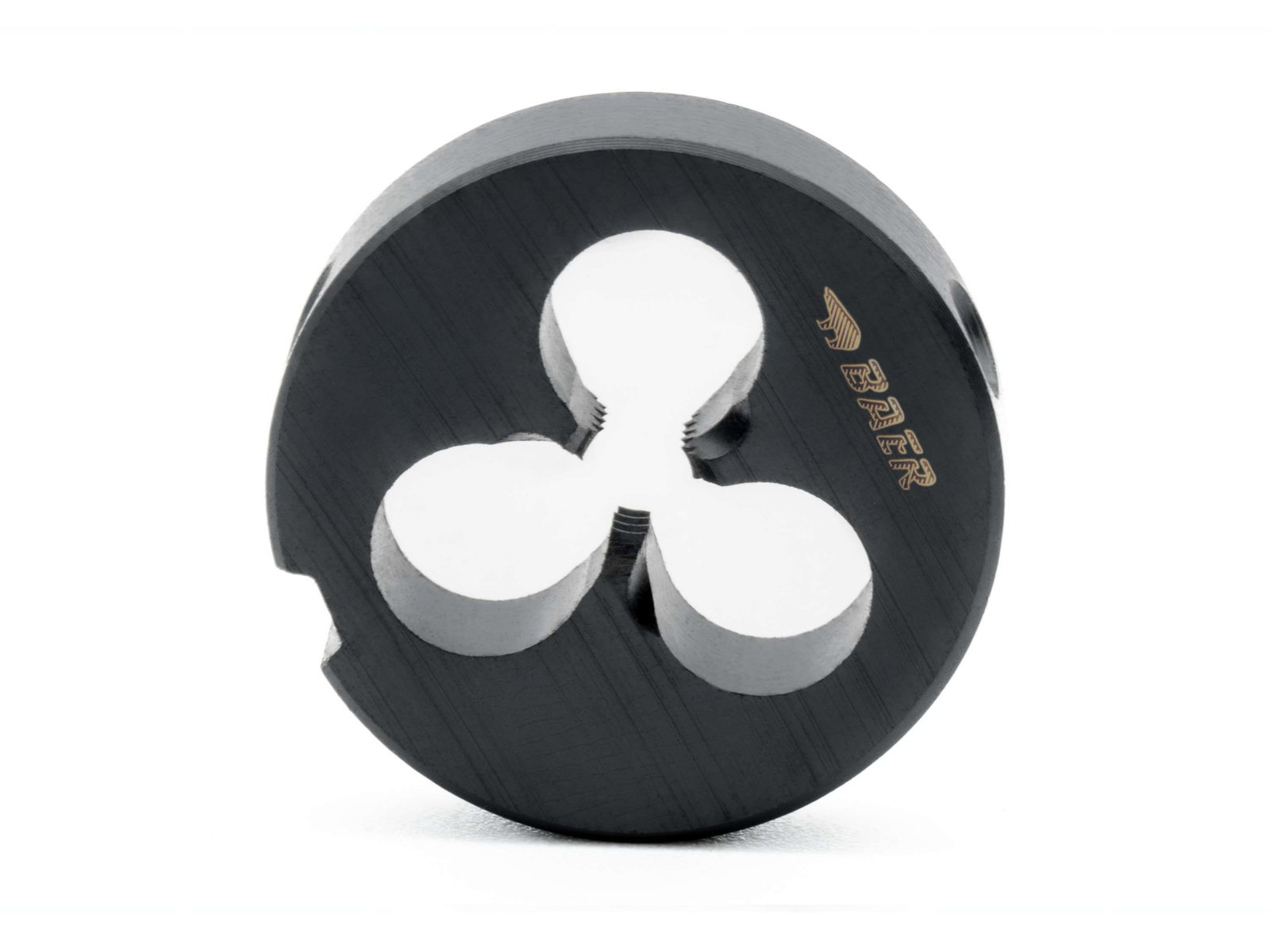

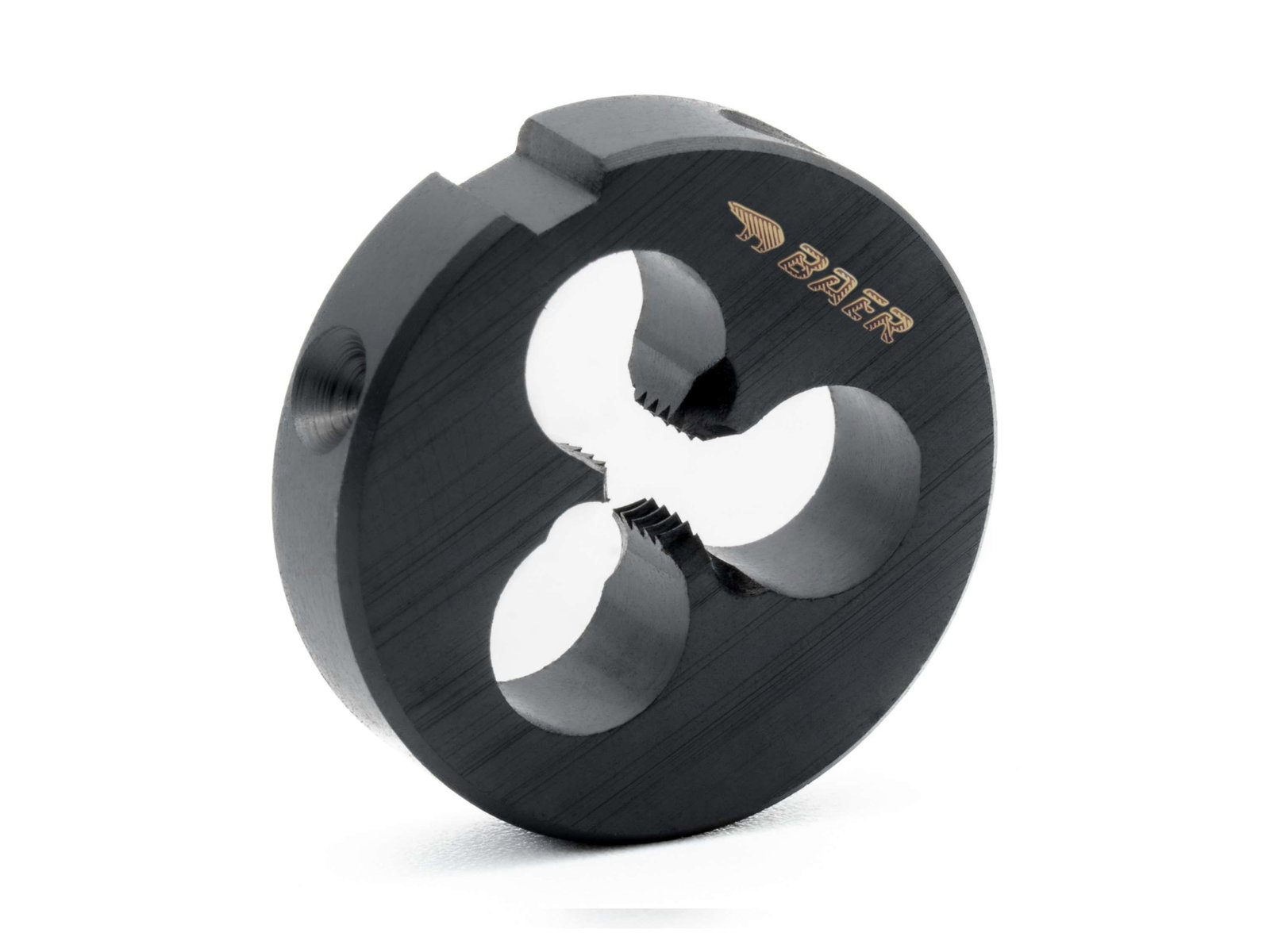

Das Schneideisen ist ein zuverlässiges und langlebiges Werkzeug, das Ihnen dabei hilft, präzise Außengewinde in einem Arbeitsgang herzustellen. Es ist mit vier Bohrungen und einer V-Nut ausgestattet, die das Schneideisen in passenden Schneideisenhalter und Aufnahmen befestigen. Dadurch können Sie das Schneideisen sicher und bequem handhaben. Das BAER Runde Schneideisen ist auch perfekt für den Einsatz in einem Reitstock oder Futter einer Bohrmaschine geeignet. Schneideisen sind Werkzeuge, die zum Schneiden von Schrauben, Muttern und Gewindestangen im Alltag verwendet werden. Runde Schneideisen sind zylinderförmig und werden verwendet für die Herstellung von Außengewinden in einem Arbeitsgang. Am Außenmantel des runden Schneideisens sind vier Bohrungen und eine Nut, die zur Befestigung des Schneideisens in passenden Schneideisenhalter und Aufnahmen mittels Halteschrauben dienen. Mit Schneideisenhalter werden Außengewinde von Hand geschnitten. Für den Reitstock an einer Drehbank oder für das Futter einer Bohrmaschine kommen spezielle Schneideisen-Aufnahmen zum Einsatz. Das Schneideisen ist aus dem Hochleistungsschnellarbeitsstahl HSSE gefertigt. HSSE-Stahl ist hitzebeständiger, Verschleißfester und hat eine etwas höhere Härte als herkömmlicher HSS-Stahl. Durch die verbesserte Oberflächengüte, den Schälanschnitt und das Grundmaterial HSSE wird Ihnen die nötige Kraft für Arbeiten mit schwer zerspanbaren Materialien und Edelstählen gegeben. Das Schneideisen hat zudem eine spezielle Schneidengeometrie um in der Metallbearbeitung u. a. für rost- und säurebeständige Stähle, Edelstähle, INOX, Einsatzstähle, warmfeste Baustähle und Temperguss verwendet werden zu können. Wichtig ist, dass Sie das Werkzeug gerade ansetzen und mit Schneidöl oder Schneidpaste schmieren.
Baumasse
| Höhe H |
2,6 mm |
|---|---|
| Durchmesser |
1,4 |
| Nenndurchmesser in Zoll |
0,055 |
| Nenndurchmesser in mm |
1,4 |
| Steigung |
0,3 |
| Steigung in mm |
0,3 |
| Abmessung |
M 1,4 x 0,3 |
Eigenschaften
| Produktgruppe |
Schneideisen |
|---|---|
| Produktart |
Schneideisen |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz |
ISO-6g |
| Richtung |
Rechts |
| Standard |
DIN 223 (DIN EN 2256 |
| Material |
HSSE nitriert |
Technische Informationen - Schneideisen
mit Schälanschnitt
2,0
HSSE nitriert
ISO-6g
Einsatzzwecke
- rostfreie Edelstähle (INOX, V2A, V4A etc.)
- sowie für allgemeinen Einsatz bis 1200 N/mm²
Technische Zeichnung
| Außendurchmesser D1 |
16 mm |
|---|---|
| Bolzen-Vorarbeitsdurchmesser D2 |
1,36 mm |
| Höhe H |
2,6 mm |
| Abmessung Durchmesser D |
M 1,4 x 0,3 |
| Durchmesser |
1,4 |
Anwendung – Beispielmaterialien
| Rostfreie Stähle | |
|---|---|
| 1.4305 | X8CrNiS18-9 |
| 1.4301 | X5CrNi18-10 (A2) |
| 1.4404 | X2CrNiMo17-12-2 (V4A) |
| 1.4541 | X6CrNiTi18-10 |
| Automatenstähle | |
|---|---|
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0726 | 35S20 |
| 1.0758 | 60SPb20 |
| Einsatzstähle | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17 CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Baustähle allgemein | |
|---|---|
| 1.0035 | S 185 (St 33) |
| 1.0036 | S 235 JRH |
| 1.0039 | S 235JRG1+CR |
| 1.0060 | E 335 (St 60-2) |
| Reinkupfer, niedriglegiertes Kupfer | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Kupfer-Zinn-Legierung (Bronze) kurzspanend | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| Vergütungsstähle unlegiert | |
|---|---|
| 1.1151 | C22E (Ck 22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck 45) |
