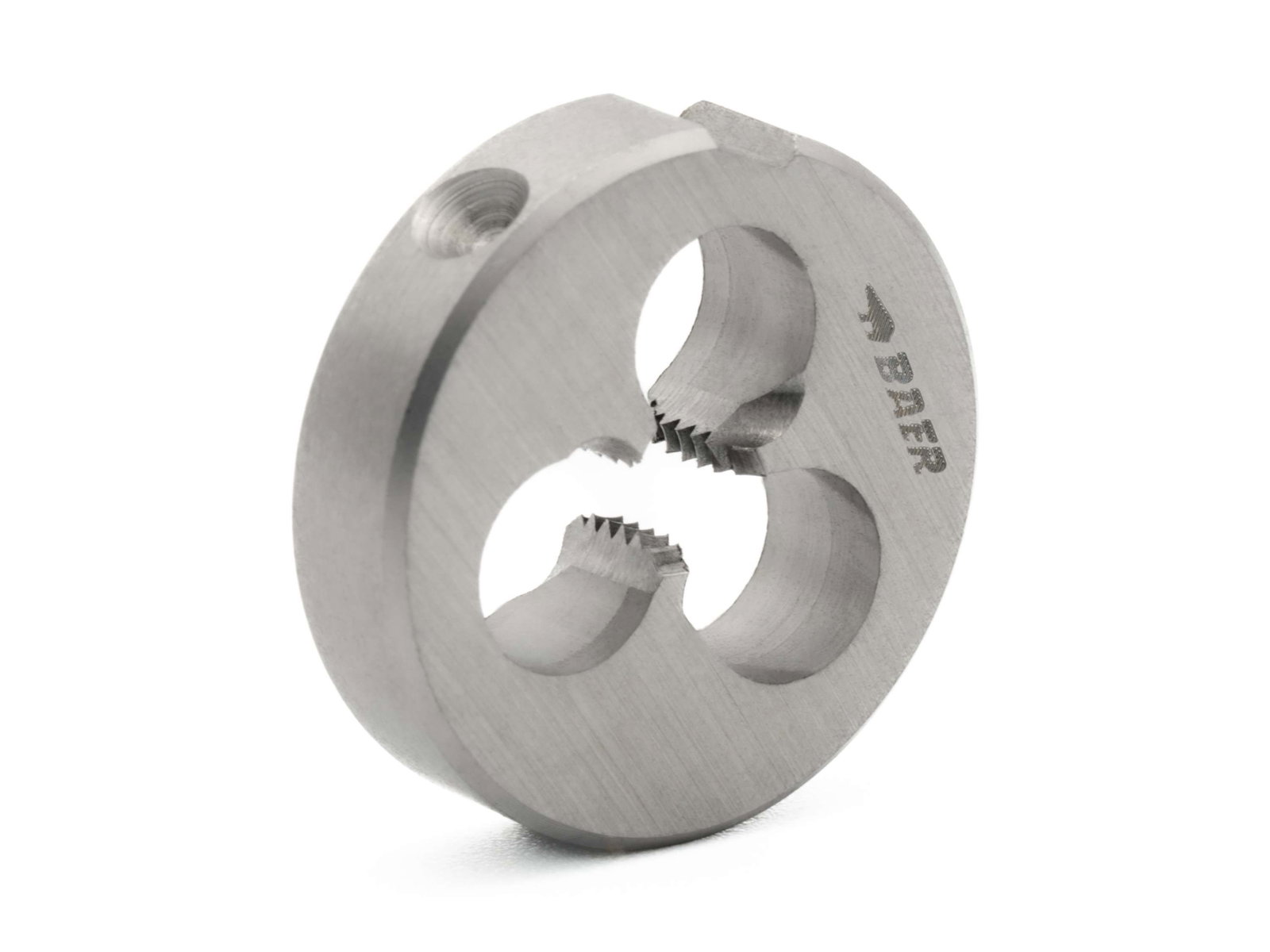

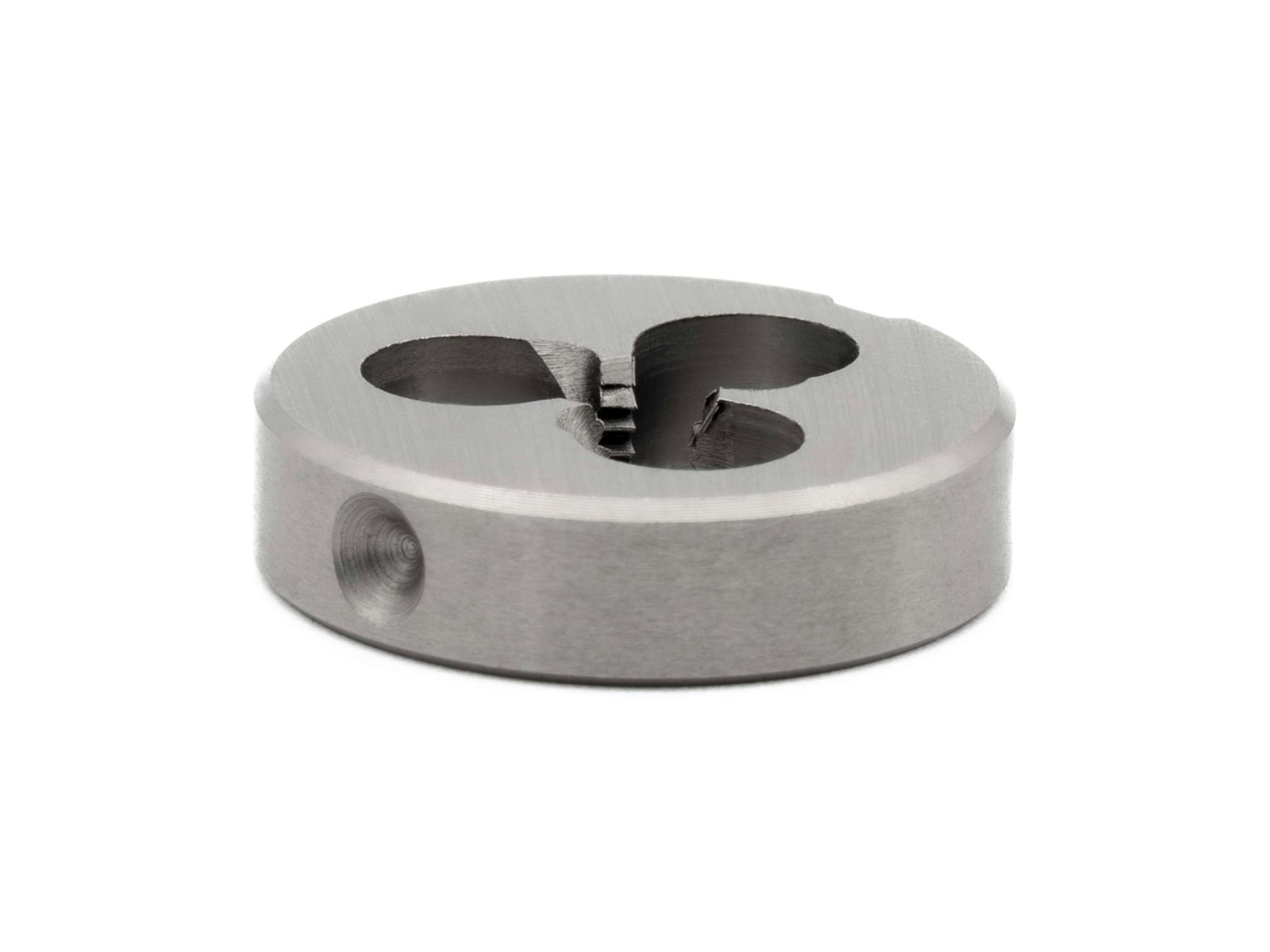

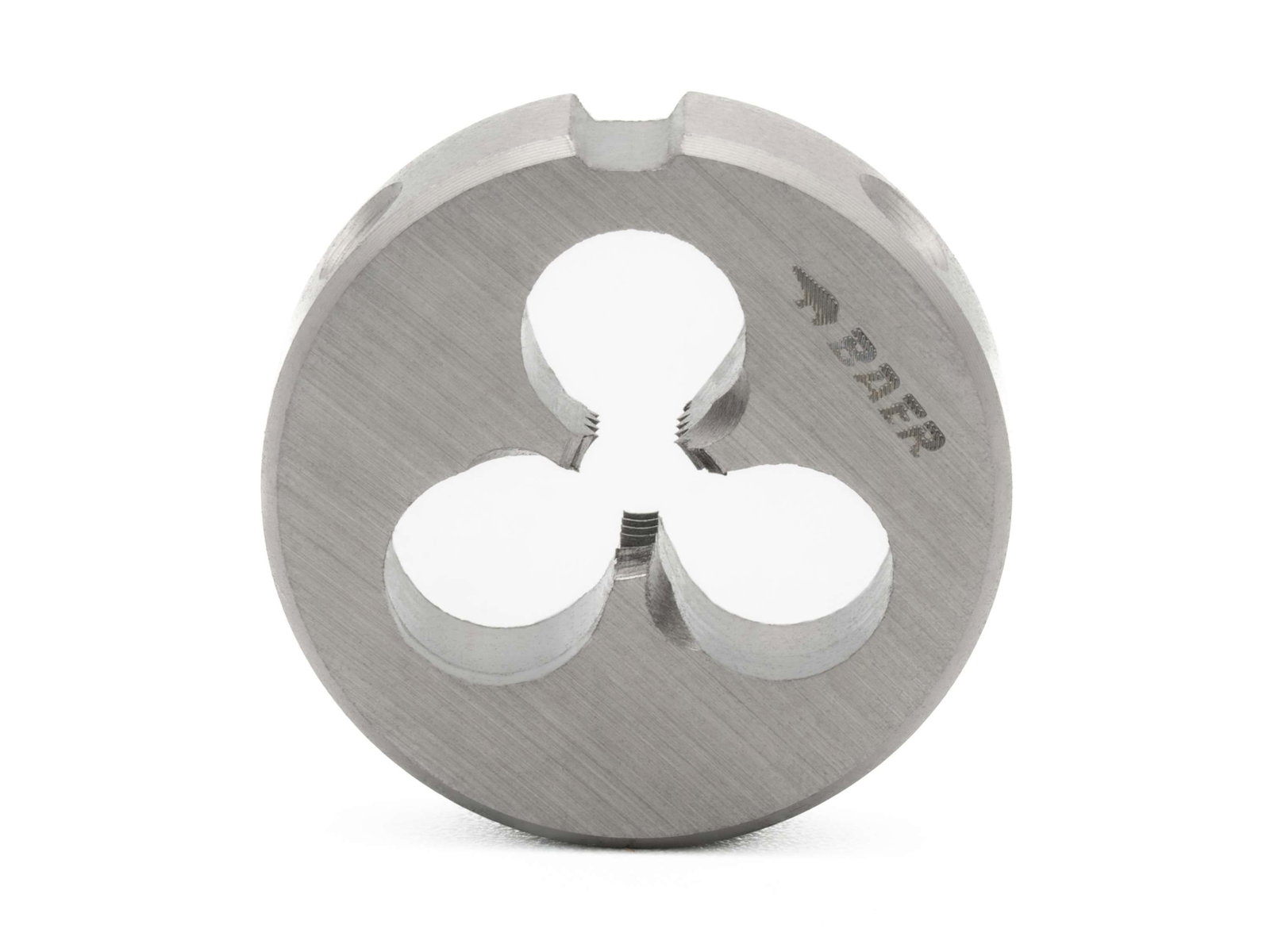

BAER Schneideisen M 3 x 0,5 - HSSE mit Schälanschnitt
BAER Schneideisen M 3 x 0,5 - HSSE mit Schälanschnitt

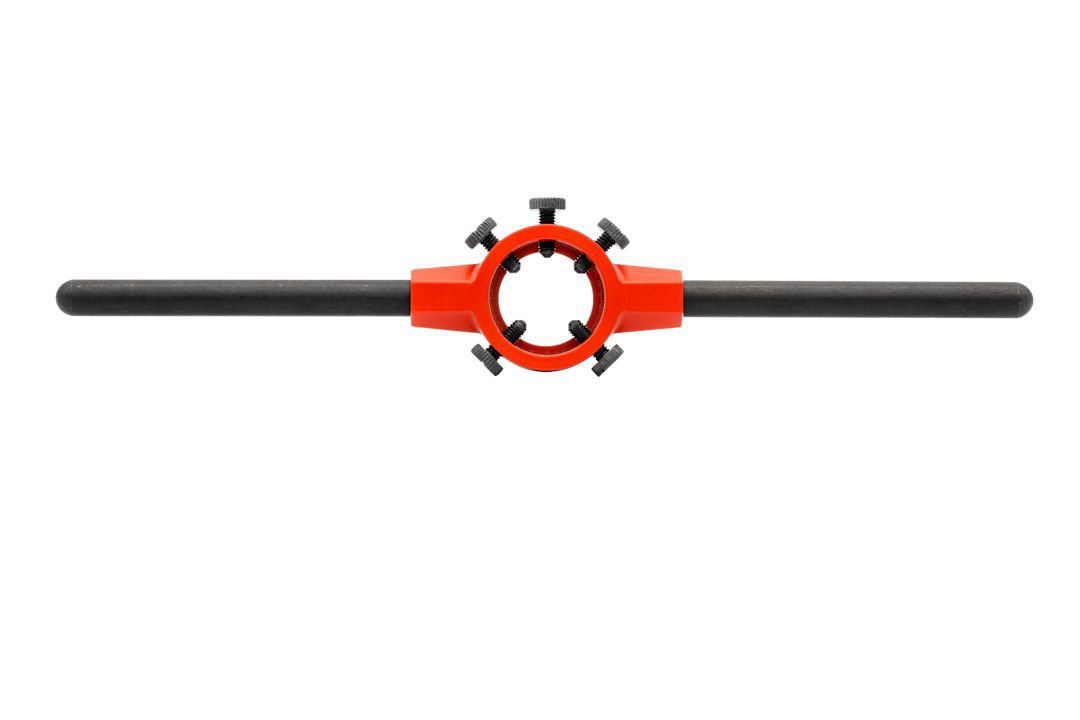

BAER-Schneideisen sind perfekt für alle, die Außengewinde schneiden möchten. Grundsätzlich ist dieses spanende Werkzeug zylindrisch und weist – je nach Größe – innen drei oder mehr Schneiden auf. Die Bohrungen zwischen den Schneiden nehmen die Späne auf, rollen sie und führen sie ab. Schneideisen werden verwendet, um Schrauben, Muttern und Gewindestangen im alltäglichen Gebrauch zu schneiden. Mit dem Schneideisenhalter werden die Gewinde von Hand geschnitten und mit den speziellen Schneideisen-Aufnahmen können Sie das runde Schneideisen auch an einem Reitstock oder an einer Bohrmaschine befestigen. Die Schneideisen sind meistens beidseitig verwendbar und haben einen perfekten Schnitt. Das Schneideisen ist aus dem hochwertigen Hochleistungsschnellarbeitsstahl HSSE gefertigt. HSSE ist hitzebeständiger, Verschleißfester und hat eine etwas höhere Härte. Durch den höheren Kobaltanteil ist das Werkzeug besonders langlebig und zuverlässig. Durch die verbesserte Oberflächengüte, den Schälanschnitt und das Grundmaterial HSSE wird Ihnen die nötige Kraft für Arbeiten mit schwer zerspanbaren Materialien und Edelstählen gegeben. Das Schneideisen hat zudem eine spezielle Schneidengeometrie um in der Metallbearbeitung u. a. für Vergütungs- und Einsatzstähle bis 1200 N/mm², sowie rost- und säurebeständige Stähle, warmfeste Baustähle und Temperguss verwendet werden zu können. Wichtig ist, dass Sie das Werkzeug gerade ansetzen und mit Schneidöl oder Schneidpaste schmieren.
Baumasse
| Höhe H |
5 mm |
|---|---|
| Durchmesser |
3 |
| Nenndurchmesser in Zoll |
0,118 |
| Nenndurchmesser in mm |
3 |
| Steigung |
0,5 |
| Steigung in mm |
0,5 |
| Abmessung |
M 3 x 0,5 |
Eigenschaften
| Produktgruppe |
Schneideisen |
|---|---|
| Produktart |
Schneideisen |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz |
ISO-6g |
| Richtung |
Rechts |
| Standard |
DIN 223 (DIN EN 2256 |
| Material |
HSSE |
Technische Informationen - Schneideisen
mit Schälanschnitt
1,5
HSSE
ISO-6g
Einsatzzwecke
- Vergütungs- und Einsatzstähle bis 1200 N/mm²
- rostfreie und säurebeständige Stähle (VA-Werkstoffe)
- sowie für allgemeinen Einsatz
Technische Zeichnung
| Außendurchmesser D1 |
20 mm |
|---|---|
| Bolzen-Vorarbeitsdurchmesser D2 |
2,92 mm |
| Höhe H |
5 mm |
| Abmessung Durchmesser D |
M 3 x 0,5 |
| Durchmesser |
3 |
Anwendung – Beispielmaterialien Schneideisen
| Baustähle allgemein | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0039 | S235JRG1+CR |
| 1.0060 | E335 (St60-2) |
| Automatenstähle | |
|---|---|
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0726 | 35S20 |
| 1.0758 | 60SPb20 |
| Einsatzstähle | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Vergütungsstähle unlegiert | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Reinkupfer, niedriglegiertes Kupfer | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Kupfer-Zinn-Legierung (Bronze) kurzspanend | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| Kunststoffe |
|---|
| PMMA |
| POM |
| PVC |
