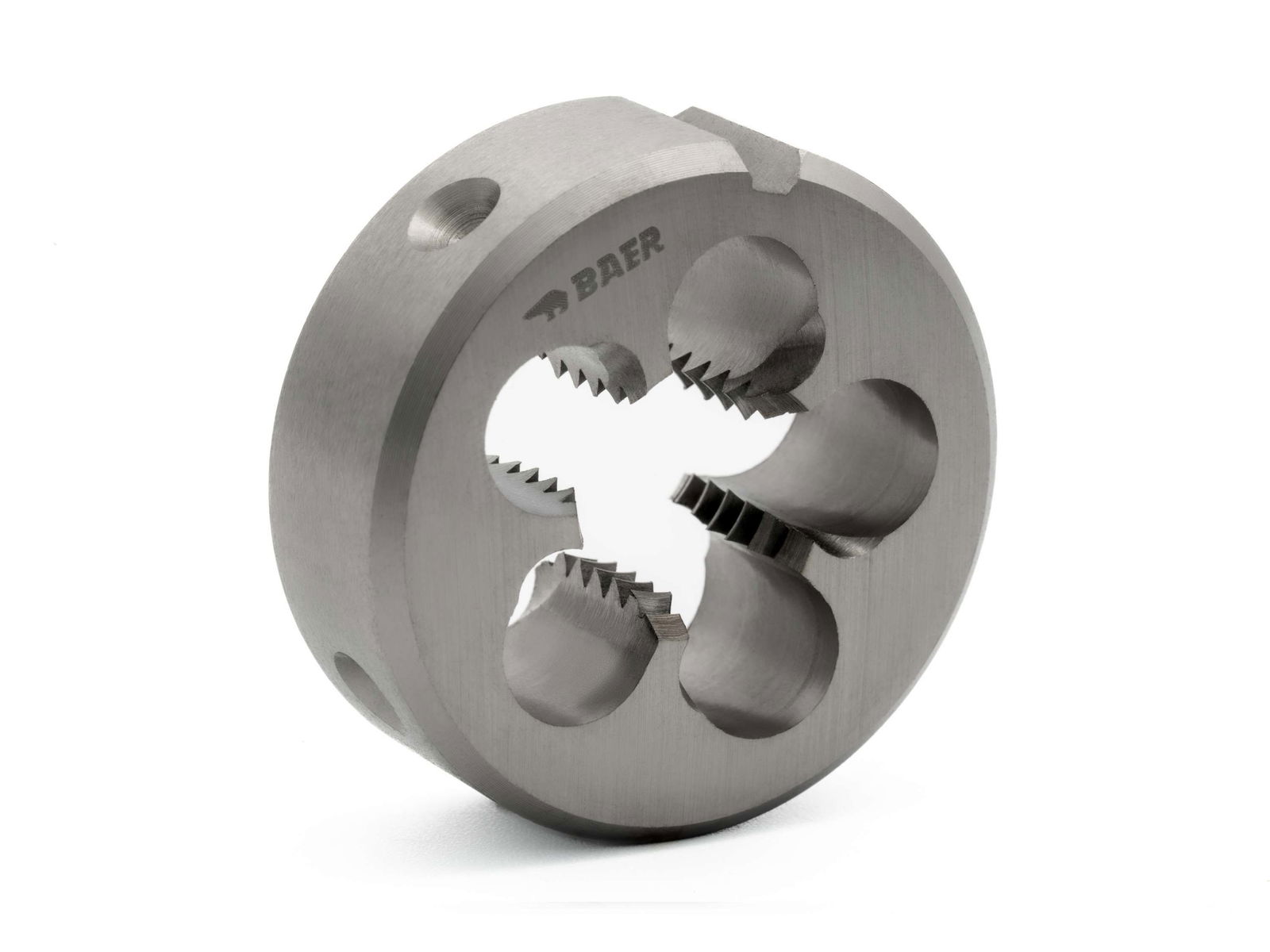

BAER Schneideisen MF 24 x 1,5 - HSSE für Edelstahl
BAER Schneideisen MF 24 x 1,5 - HSSE für Edelstahl
BAER-Schneideisen sind perfekt für alle, die Außengewinde schneiden möchten. Grundsätzlich ist dieses spanende Werkzeug zylindrisch und weist – je nach Größe – innen drei oder mehr Schneiden auf. Die Bohrungen zwischen den Schneiden nehmen die Späne auf, rollen sie und führen sie ab. Schneideisen werden verwendet, um Schrauben, Muttern und Gewindestangen im alltäglichen Gebrauch zu schneiden. Runde Schneideisen sind zylinderförmig und werden verwendet für die Herstellung von Außengewinden in einem Arbeitsgang. Am Außenmantel des runden Schneideisens sind vier Bohrungen und eine Nut, die zur Befestigung des Schneideisens in passenden Schneideisenhalter und Aufnahmen mittels Halteschrauben dienen. Mit Schneideisenhalter werden Außengewinde von Hand geschnitten. Für den Reitstock an einer Drehbank oder für das Futter einer Bohrmaschine kommen spezielle Schneideisen-Aufnahmen zum Einsatz. Das Schneideisen ist aus dem hochwertigen Hochleistungsschnellarbeitsstahl HSSE gefertigt. HSSE ist hitzebeständiger, Verschleißfester und hat eine etwas höhere Härte. Durch den höheren Kobaltanteil ist das Werkzeug besonders langlebig und zuverlässig. Durch die verbesserte Oberflächengüte, den Schälanschnitt und das Grundmaterial HSSE wird Ihnen die nötige Kraft für Arbeiten mit schwer zerspanbaren Materialien und Edelstählen gegeben. Das Schneideisen hat zudem eine spezielle Schneidengeometrie um in der Metallbearbeitung u. a. für rost- und säurebeständige Stähle, Edelstähle, INOX, Einsatzstähle, warmfeste Baustähle und Temperguss verwendet werden zu können. Wichtig ist, dass Sie das Werkzeug gerade ansetzen und mit Schneidöl oder Schneidpaste schmieren.
Baumasse
| Höhe H |
16 mm |
|---|---|
| Durchmesser |
24 |
| Nenndurchmesser in Zoll |
0,945 |
| Nenndurchmesser in mm |
24 |
| Steigung |
1,5 |
| Steigung in mm |
1,5 |
| Abmessung |
MF 24 x 1,5 |
Eigenschaften
| Produktgruppe |
Schneideisen |
|---|---|
| Produktart |
Schneideisen |
| Gewindenorm |
MF: Metrisches ISO-Feingewinde nach DIN 13 |
| Toleranz |
ISO-6g |
| Richtung |
Rechts |
| Standard |
DIN 223 (DIN EN 2256 |
| Material |
HSSE |
Technische Informationen - Schneideisen
mit Schälanschnitt
2,0
HSSE
ISO-6g
Einsatzzwecke
- rostfreie Edelstähle (INOX, V2A, V4A etc.)
- sowie für allgemeinen Einsatz bis 1200 N/mm²
Technische Zeichnung
| Außendurchmesser D1 |
55 mm |
|---|---|
| Bolzen-Vorarbeitsdurchmesser D2 |
23,85 mm |
| Höhe H |
16 mm |
| Abmessung Durchmesser D |
MF 24 x 1,5 |
| Durchmesser |
24 |
Anwendung – Beispielmaterialien
| Rostfreie Stähle | |
|---|---|
| 1.4305 | X8CrNiS18-9 |
| 1.4301 | X5CrNi18-10 (A2) |
| 1.4404 | X2CrNiMo17-12-2 (V4A) |
| 1.4541 | X6CrNiTi18-10 |
| Automatenstähle | |
|---|---|
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0726 | 35S20 |
| 1.0758 | 60SPb20 |
| Einsatzstähle | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17 CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Baustähle allgemein | |
|---|---|
| 1.0035 | S 185 (St 33) |
| 1.0036 | S 235 JRH |
| 1.0039 | S 235JRG1+CR |
| 1.0060 | E 335 (St 60-2) |
| Reinkupfer, niedriglegiertes Kupfer | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Kupfer-Zinn-Legierung (Bronze) kurzspanend | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| Vergütungsstähle unlegiert | |
|---|---|
| 1.1151 | C22E (Ck 22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck 45) |
