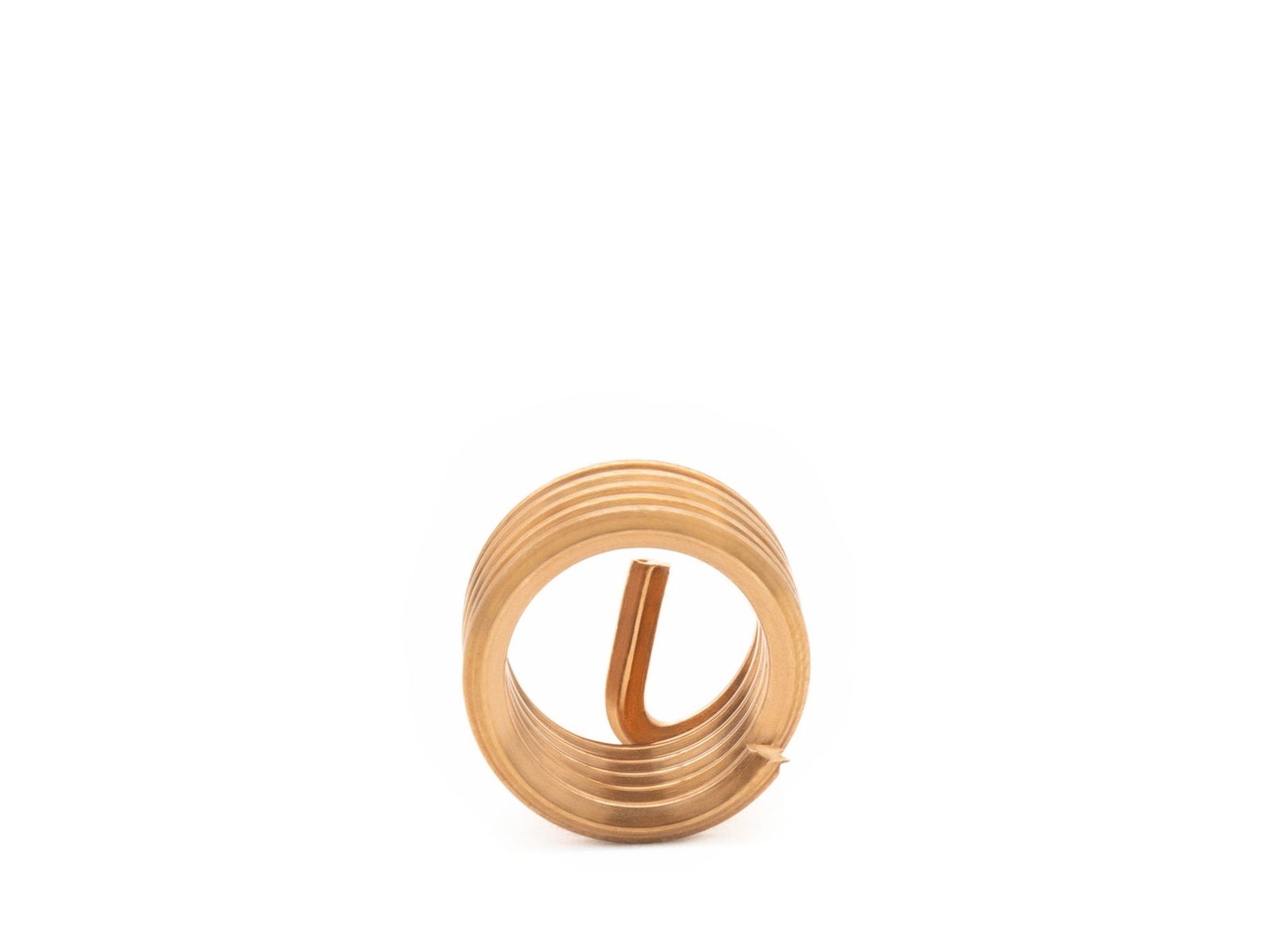

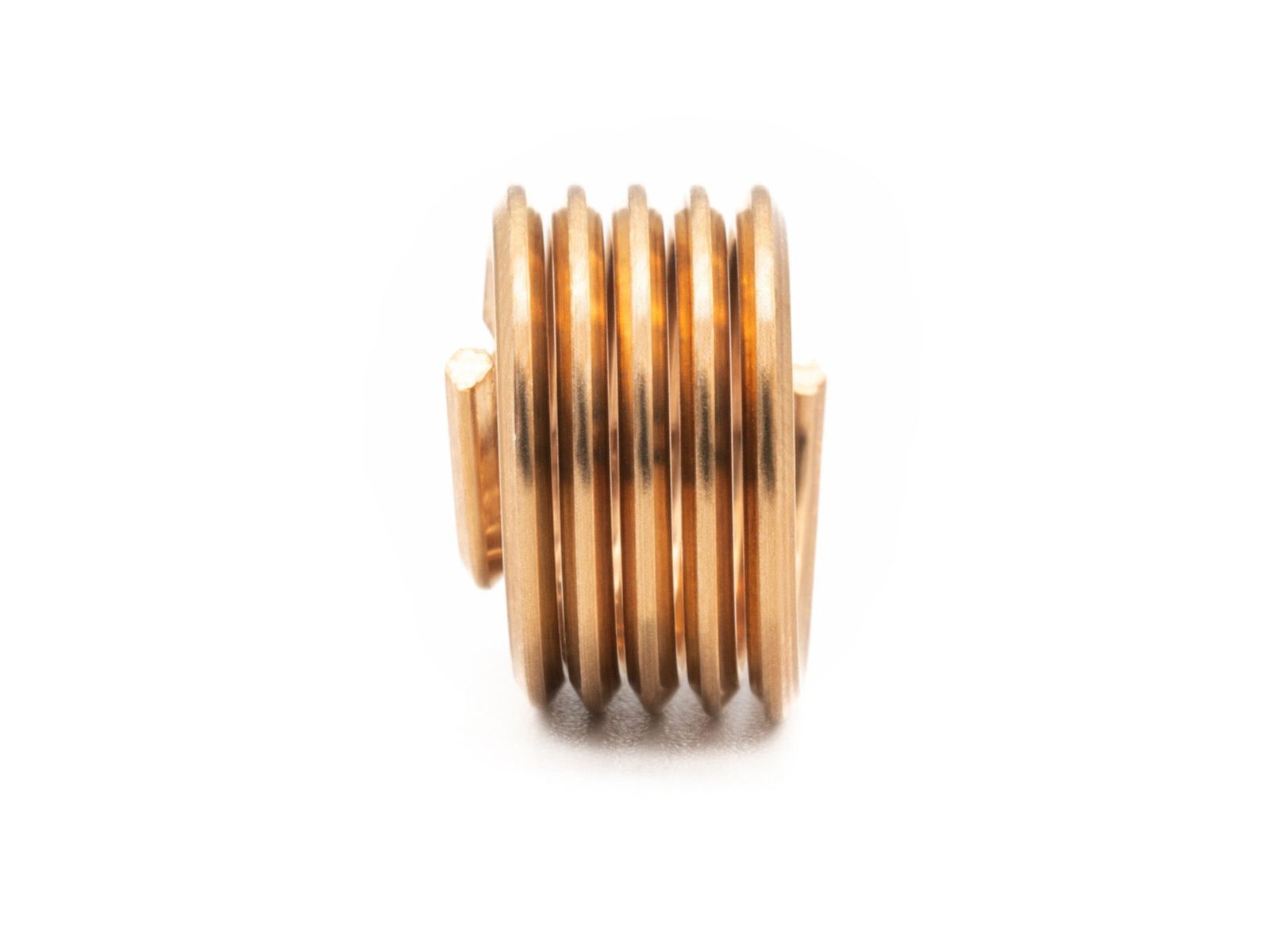

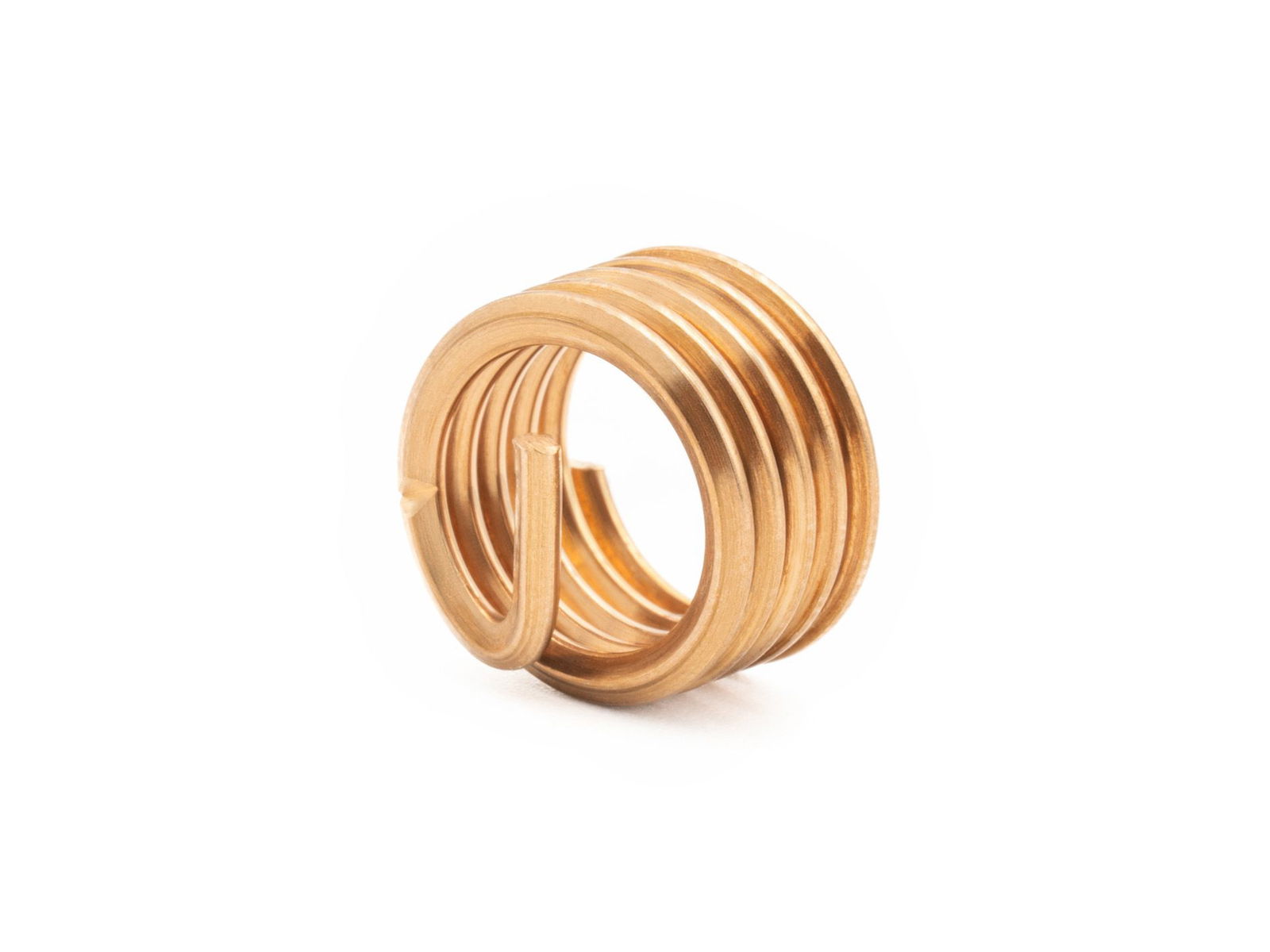

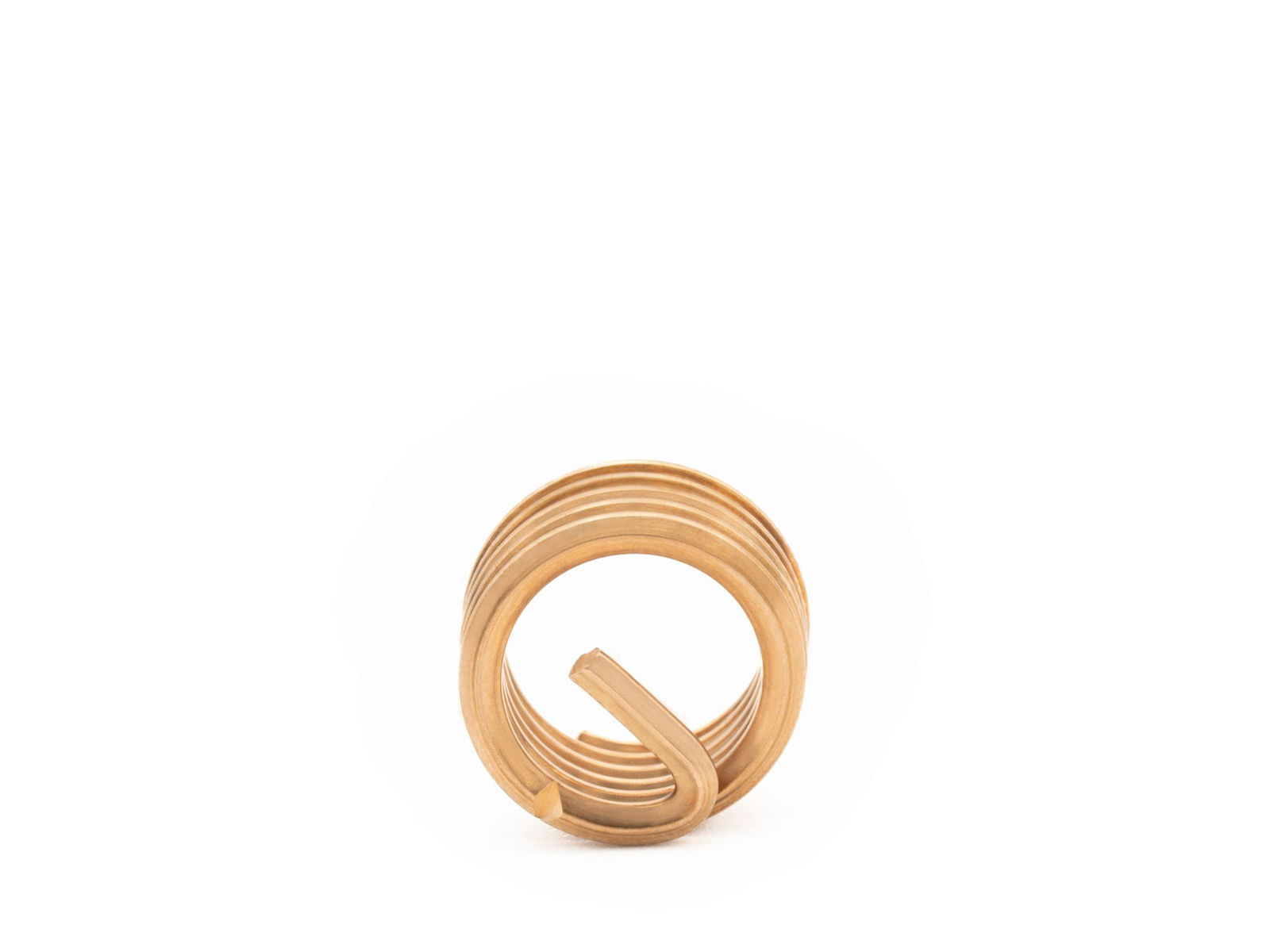

BaerCoil Drahtgewindeeinsätze M 16 x 2,0 - 1,0 D (16 mm) - frei durchlaufend - Bronze - 100 Stück
Ab Lager
Expressversand möglich
BaerCoil Drahtgewindeeinsätze M 16 x 2,0 - 1,0 D (16 mm) - frei durchlaufend - Bronze - 100 Stück
BaerCoil® Drahtgewindeeinsätze sorgen in der Gewindereparatur für eine langlebige und kraftvolle Verbindung. Die Einsätze schaffen auch tragfähige Verbindungen in Werkstoffen mit geringer Scherfestigkeit. Gewindeeinsätze sind präzise und verschleißfest und halten Ihre Schraube fest in der Verankerung, ohne dass sich der Gewindeeinsatz verändert. Ideal zur Reparatur von ausgerissenen oder verschlissenen Gewinden. Drahtgewindeeinsätze findet man häufig in Kfz-, Elektrotechnik, Medizintechnik, Leichtbau-Konstruktion sowie in der Luft- und Raumfahrt wieder.
Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt.
BaerCoil® Gewindeeinsätze sind ausgeklügelte Konstruktionselemente, die für eine optimale Kraftübertragung vom Bolzen zum Muttergewinde sorgen. Sie kompensieren Steigungs- und Winkelfehler und verteilen so statische und dynamische Betriebslasten gleichmäßig auf alle Gewindegänge. Dies ist besonders wichtig in Leichtbaukonstruktionen, bei denen das Trägermaterial reduziert werden soll. BaerCoil® Gewindeeinsätze ermöglichen es, kleinere und kürzere Schraubverbindungen einzusetzen. Sie sind heute bereits ein wichtiger Bestandteil der Luft- und Fahrzeugindustrie.
BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
| Durchmesser |
16 |
|---|---|
| Steigung |
2,0 |
| Abmessung |
M 16 x 2,0 |
| Länge |
1,0 D |
| T (Länge im eingebauten Zustand) |
16 mm |
| Gewindelängen-Berechnung |
1,0 D heißt 1 mal Durchmesser: 1 mal 16 mm = 16 mm Der Nenndurchmesser bei M 16 beträgt 16 mm |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze |
|---|---|
| Produktart |
BaerCoil Drahtgewindeeinsätze |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Typ |
frei durchlaufend |
| Material |
aus Bronze (CuSn6, CW452K, Werkstoff-Nr.: 2.1020) |
| Zugfestigkeit bei Raumtemperatur |
> 900 N/mm² |
| Temperaturbeständigkeit |
250°C langzeitig 300°C kurzzeitig |
Einsatzzwecke
- Anwendungen in Seewasser
- Beste elektrische Leitfähigkeit
Merkmale
- Bewegungsgewinde
- Cr-Ni-Schrauben
- Cu-Werkstücke
- Nichtmagnetisch
Technische Zeichnung
| Durchmesser |
16 |
|---|---|
| Länge |
1,0 D |
| T (Länge im eingebauten Zustand) |
16 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
18,31 mm - 19,60 mm |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
23,00 mm |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
25,00 mm |
