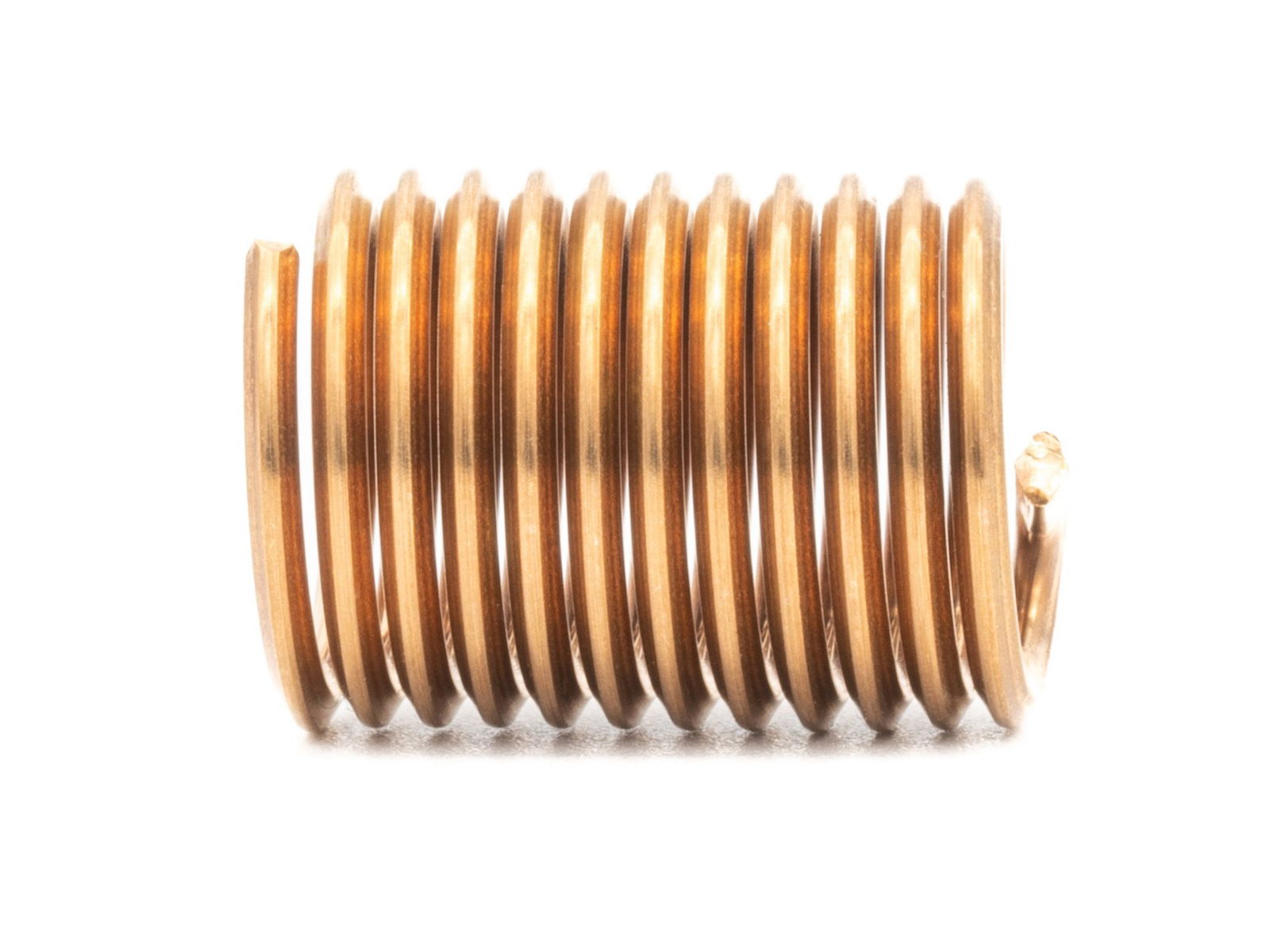

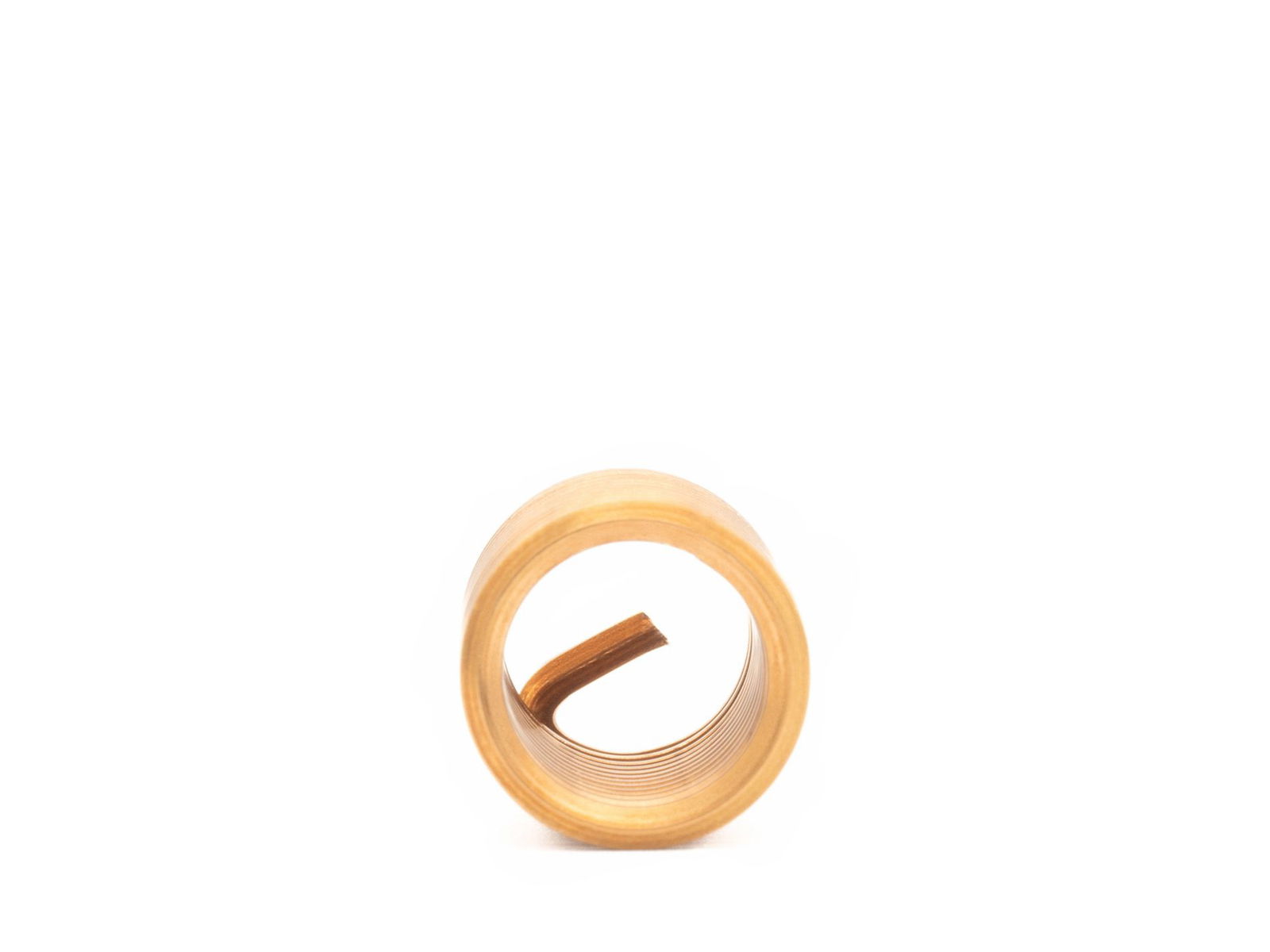

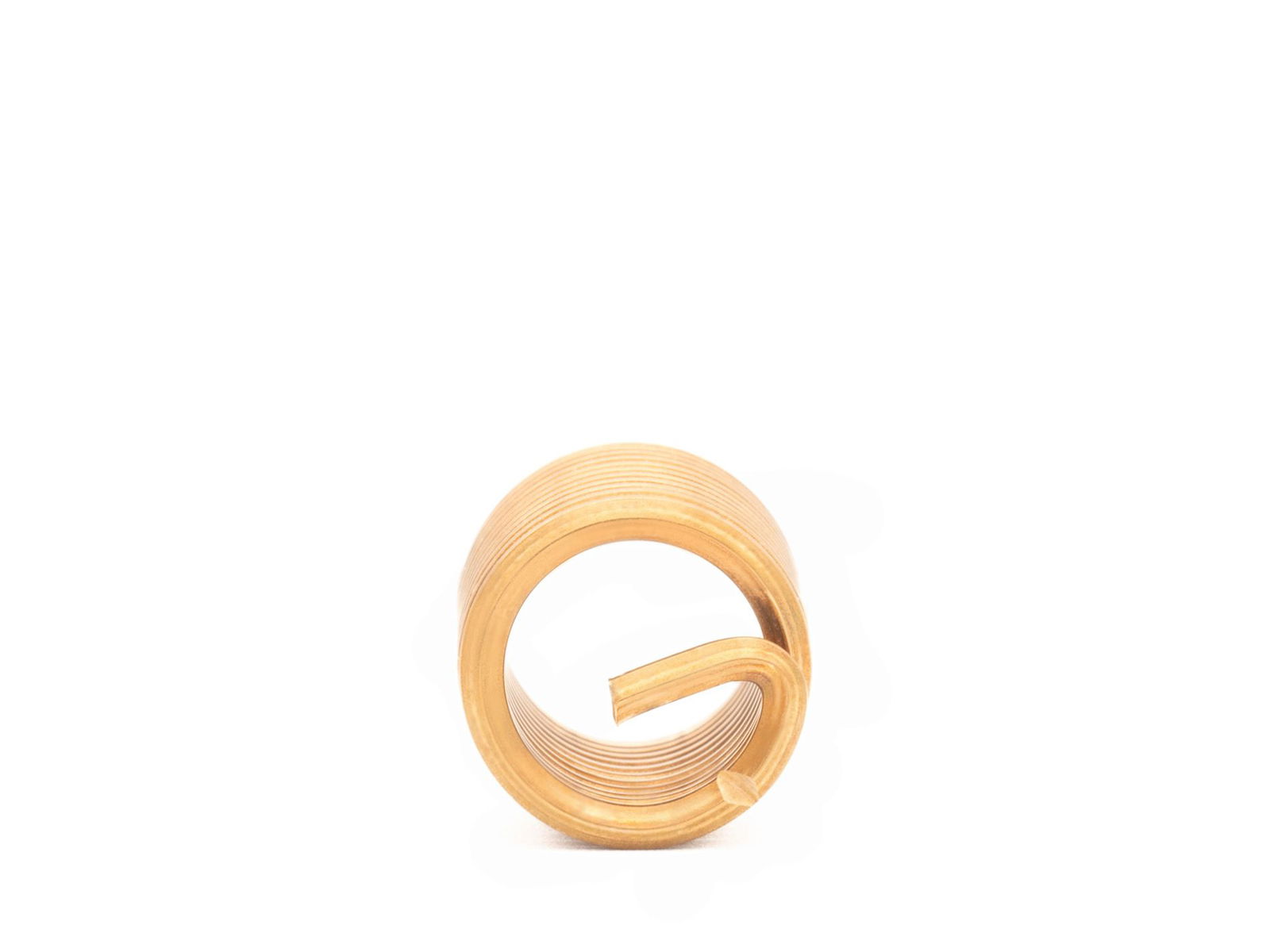

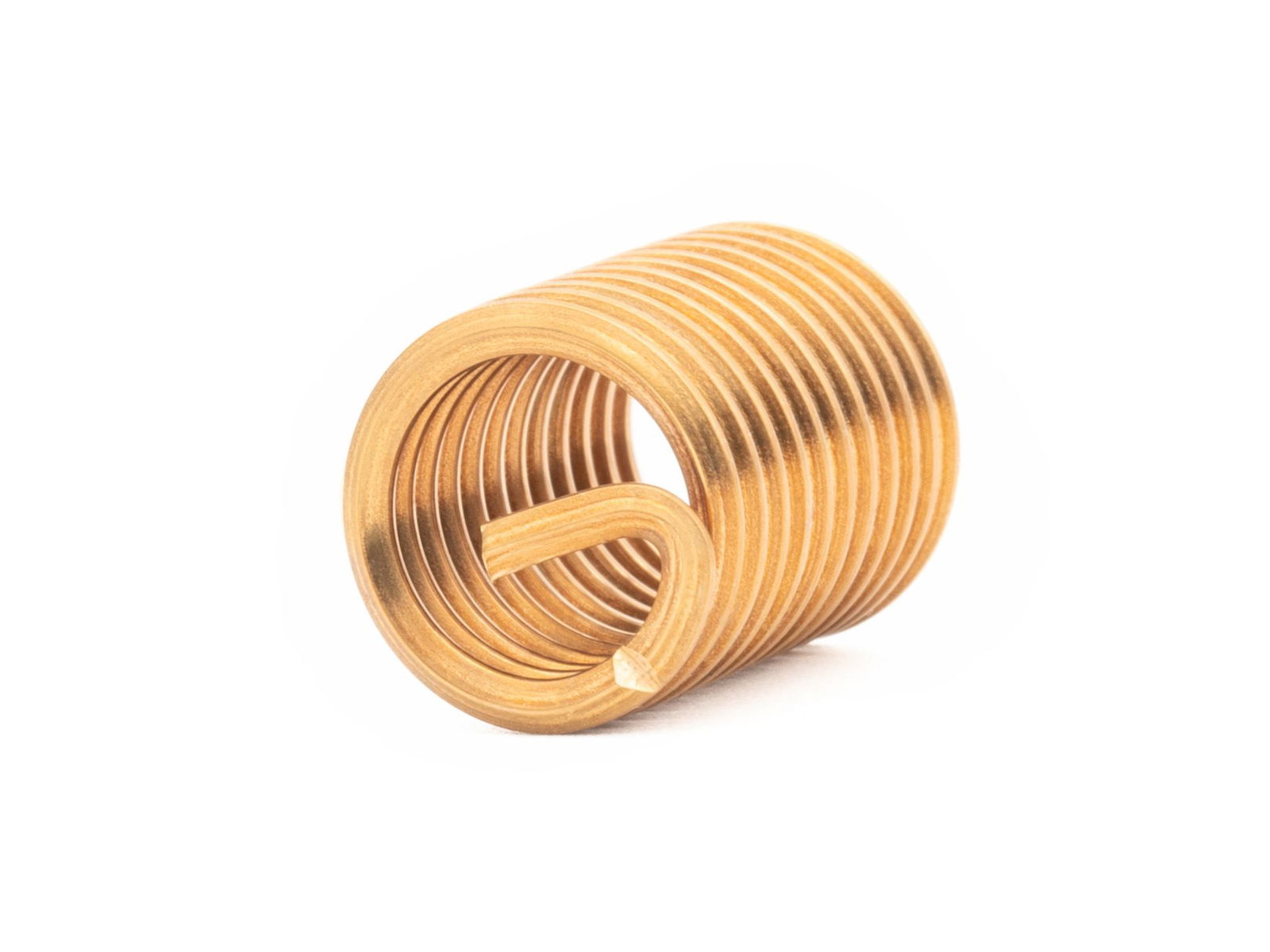

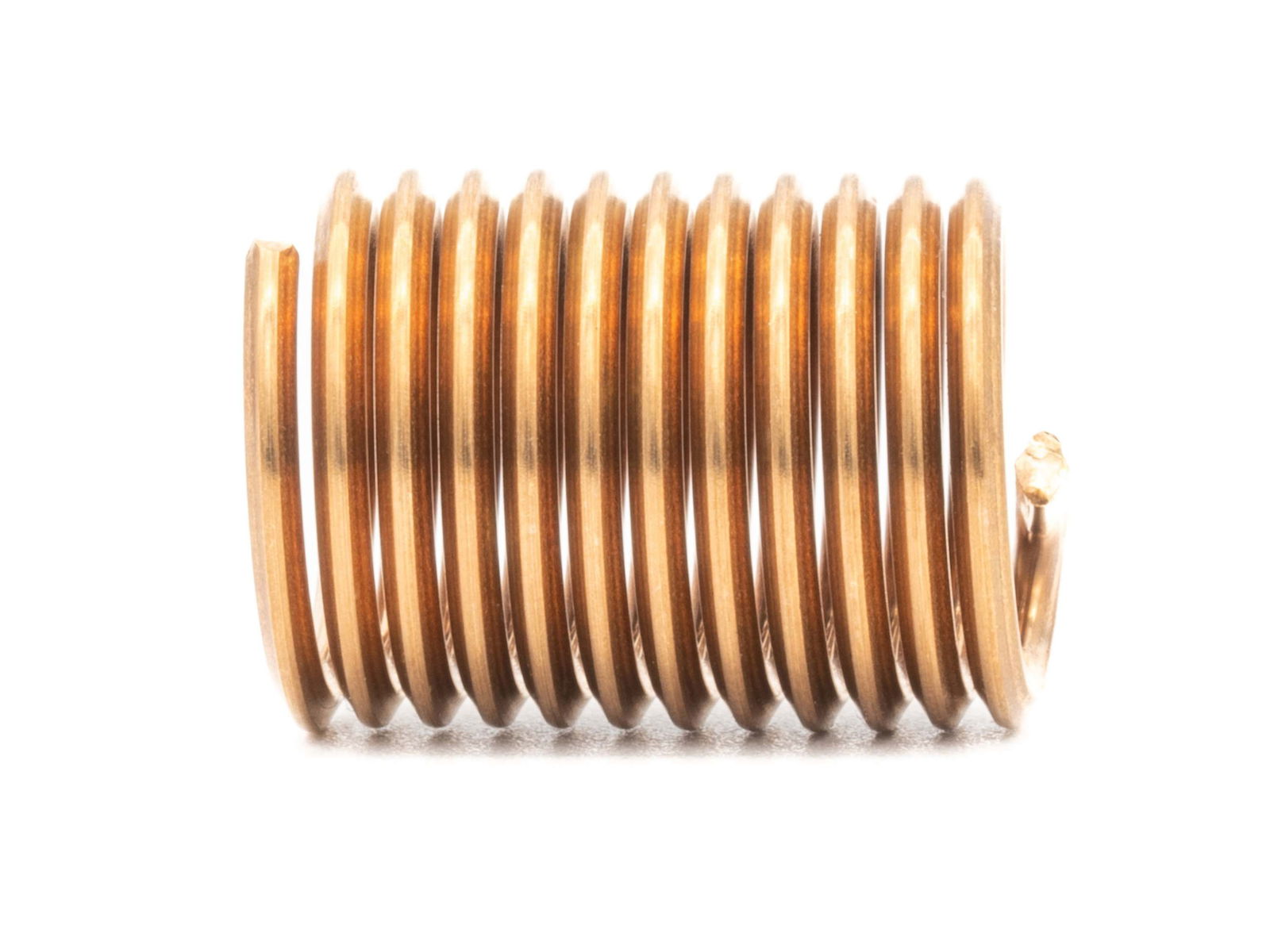

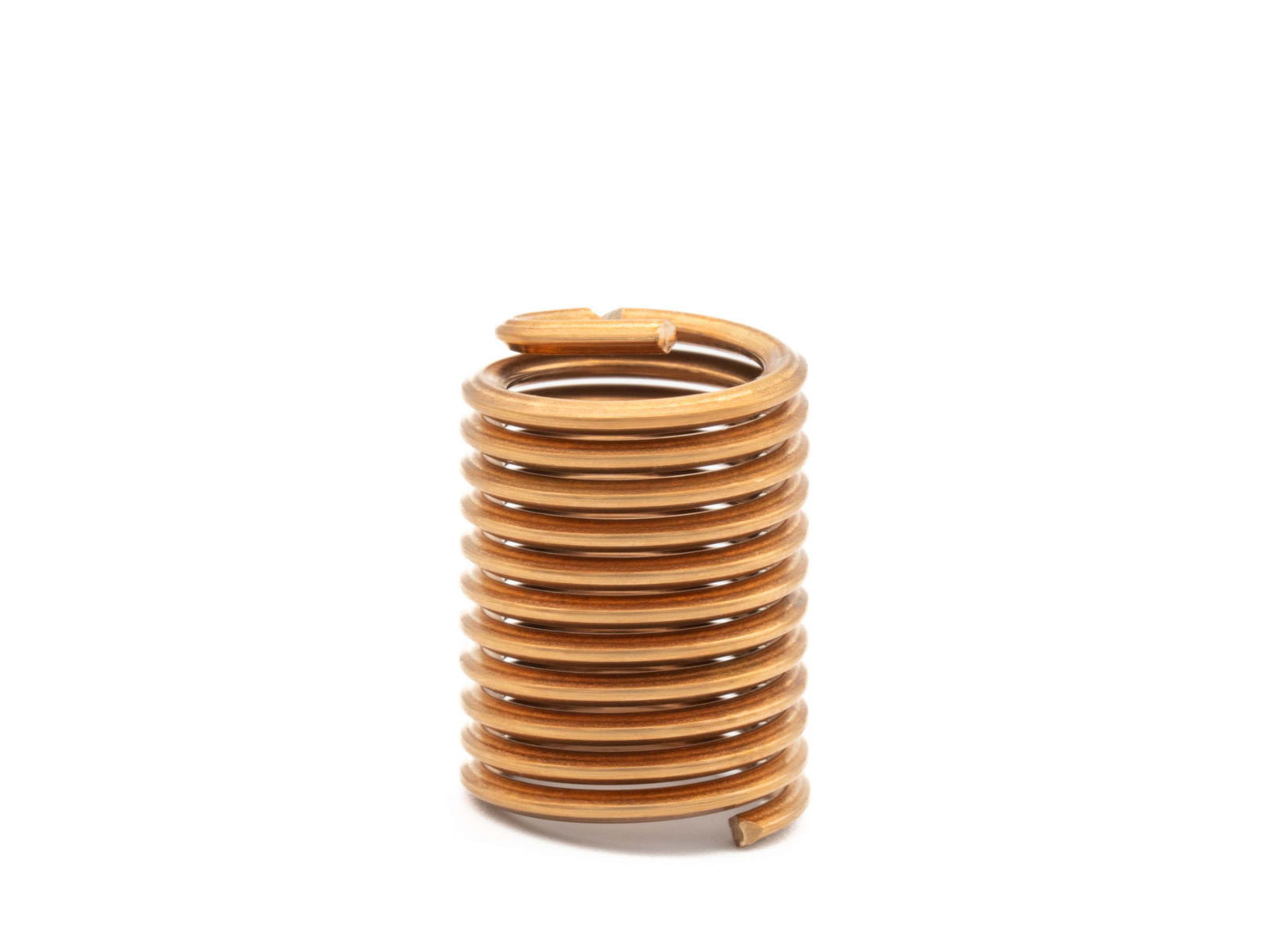

BaerCoil Drahtgewindeeinsätze M 16 x 2,0 - 2,0 D (32 mm) - frei durchlaufend - Bronze - 100 Stück
282,29 €*
Preise inkl. MwSt. zzgl. Versandkosten
Ab Lager
Für diesen Artikel ist zusätzlich auch Expressversand möglich
BaerCoil Drahtgewindeeinsätze M 16 x 2,0 - 2,0 D (32 mm) - frei durchlaufend - Bronze - 100 Stück
BaerCoil® Gewindeeinsätze sind die perfekte Lösung für Ihre Gewindereparaturbedürfnisse! Diese Einsätze sorgen für eine langlebige und kraftvolle Gewindeverbindung und Ausschussrückgewinnung. Mit BaerCoil® Gewindeeinsätzen schaffen Sie auch tragfähige Verbindungen in Werkstoffen mit geringer Scherfestigkeit. Die Einsätze sind präzise und verschleißfest und halten Ihre Schraube fest in der Verankerung, ohne dass sich der Gewindeeinsatz verändert. Ideal zur Reparatur von ausgerissenen oder verschlissenen Gewinden. Drahtgewindeeinsätze finden häufig Anwendung in Kfz-, Elektrotechnik-, Medizintechnik-, Leichtbau-Konstruktionen, sowie in der Luft- und Raumfahrt.
Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde. EG-Gewinde (Einsatzgewinde) wird geschnitten und der BaerCoil® Einsatz eingedreht. Das hergestellte Gewinde ist deutlich stabiler als das ursprüngliche Gewinde.
BaerCoil® Gewindeeinsätze sorgen für eine optimale Kraftübertragung vom Bolzen zum Muttergewinde, auch in Leichtbaukonstruktionen. Heute sind sie bereits wichtiger Bestandteil in der Luftfahrt und im Fahrzeugbau.
BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
Durchmesser |
16 |
---|---|
Steigung |
2,0 |
Abmessung |
M 16 x 2,0 |
Länge |
2,0 D |
T (Länge im eingebauten Zustand) |
32 mm |
Gewindelängen-Berechnung |
2,0 D heißt 2 mal Durchmesser: 2 mal 16 mm = 32 mm Der Nenndurchmesser bei M 16 beträgt 16 mm |
Eigenschaften
Produktgruppe |
Drahtgewindeeinsätze |
---|---|
Produktart |
BaerCoil Drahtgewindeeinsätze |
Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
Toleranz |
ISO2/6H |
Richtung |
Rechts |
Typ |
frei durchlaufend |
Material |
aus Bronze (CuSn6, CW452K, Werkstoff-Nr.: 2.1020) |
Zugfestigkeit bei Raumtemperatur |
> 900 N/mm² |
Temperaturbeständigkeit |
250°C langzeitig 300°C kurzzeitig |
Einsatzzwecke
- Anwendungen in Seewasser
- Beste elektrische Leitfähigkeit
Merkmale
- Bewegungsgewinde
- Cr-Ni-Schrauben
- Cu-Werkstücke
- Nichtmagnetisch
Technische Zeichnung
Durchmesser |
16 |
---|---|
Länge |
2,0 D |
T (Länge im eingebauten Zustand) |
32 mm |
F (Min. - Max. Außendurchmesser vor Einbau) |
18,31 mm - 19,60 mm |
P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
B (Gewindetiefe mit Anschnitt) |
39,00 mm |
D (Mindesttiefe des Kernloches, ohne Spitze) |
41,00 mm |
