BaerCoil Drahtgewindeeinsätze M 4 x 0,7 - 1,5 D (6 mm) - frei durchlaufend - Bronze - 100 Stück
BaerCoil Drahtgewindeeinsätze M 4 x 0,7 - 1,5 D (6 mm) - frei durchlaufend - Bronze - 100 Stück

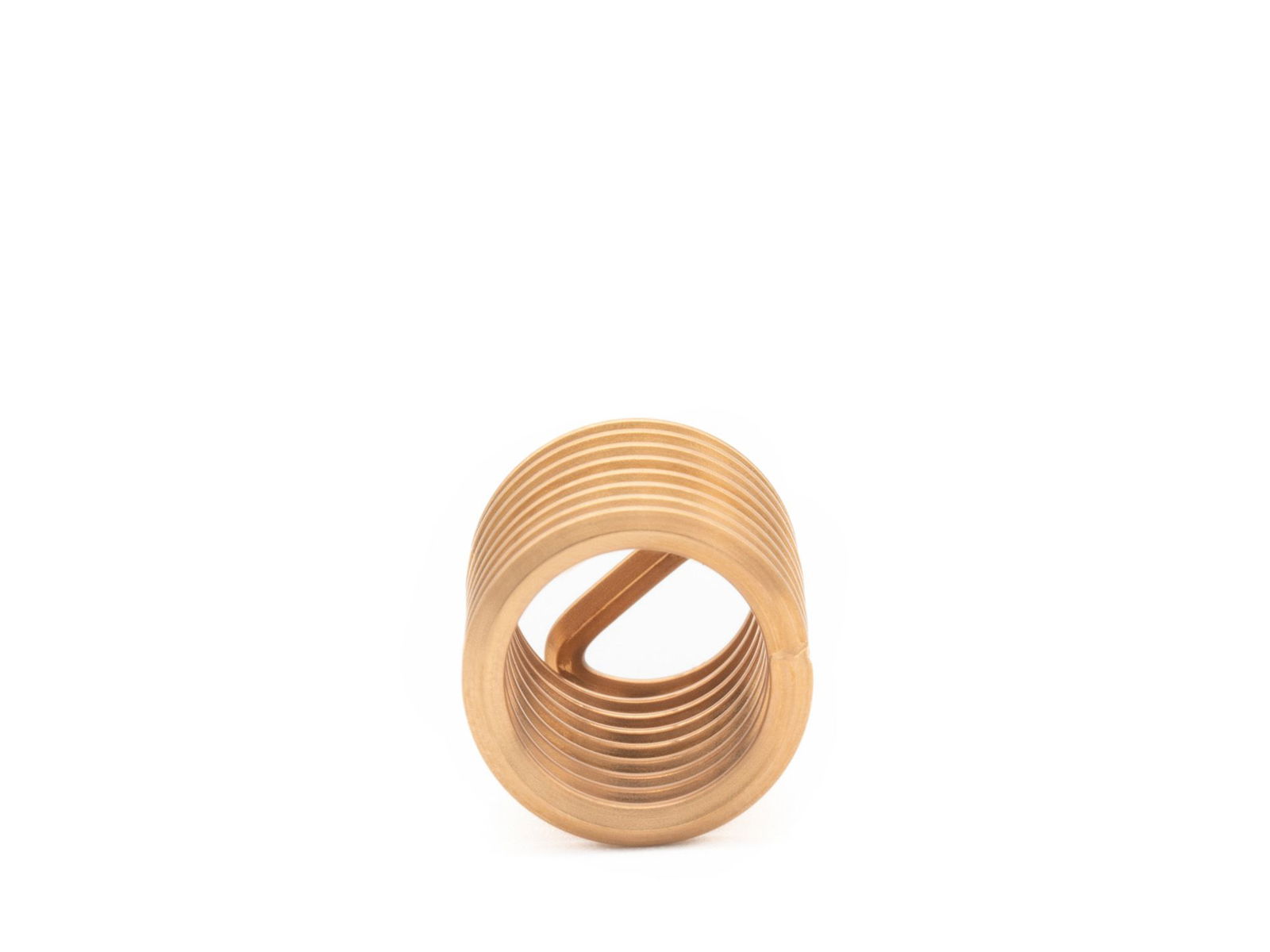

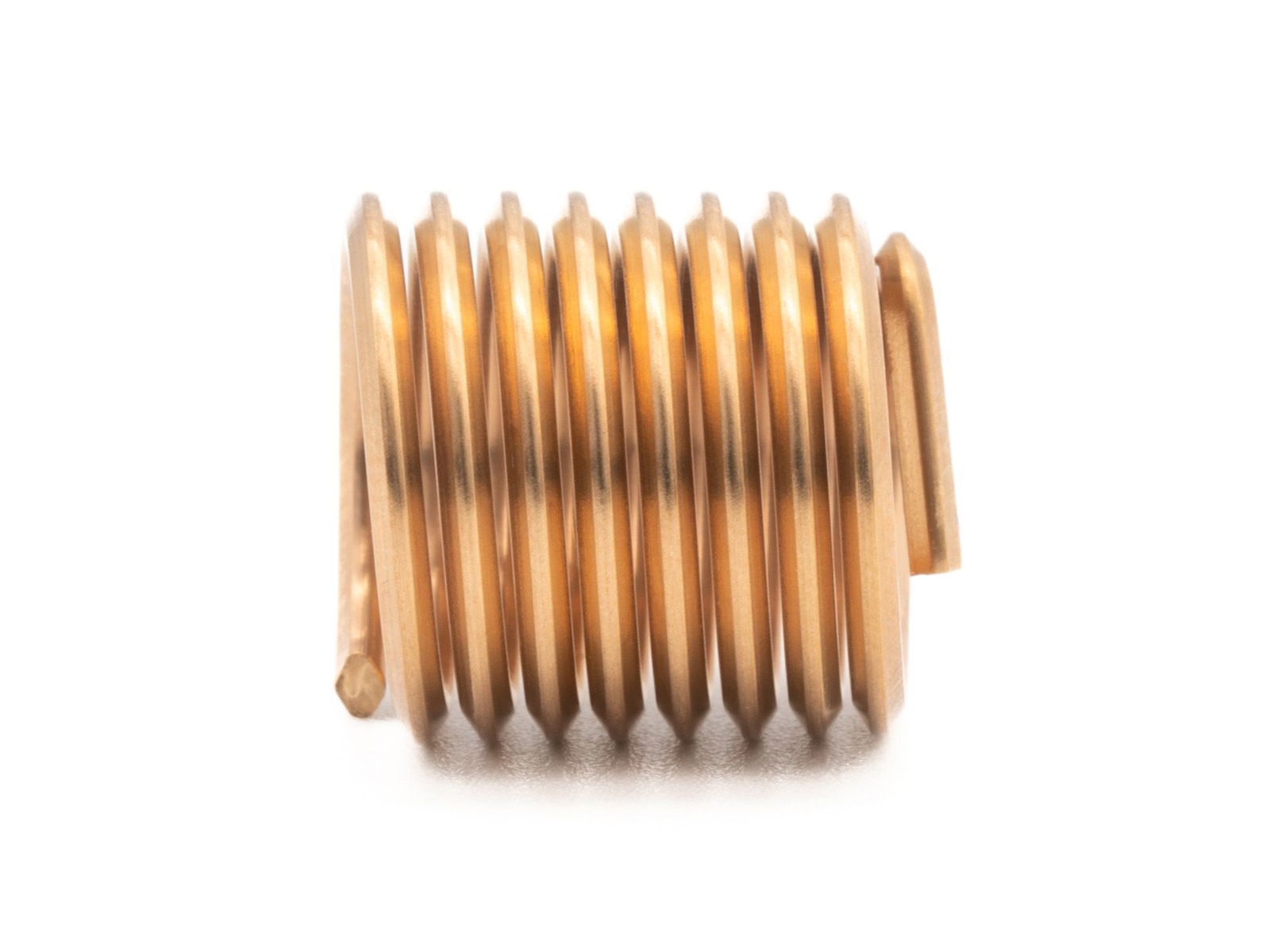

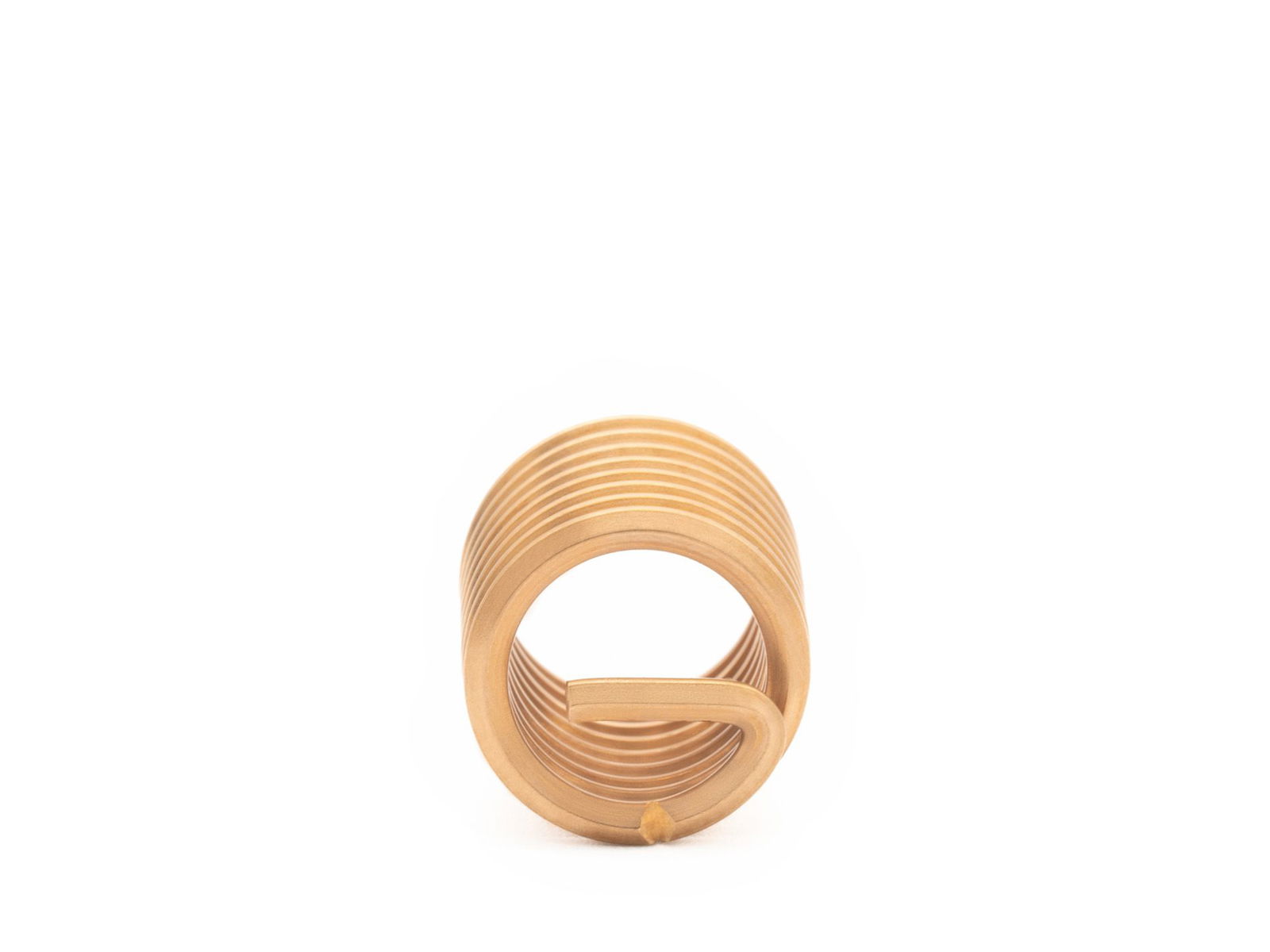

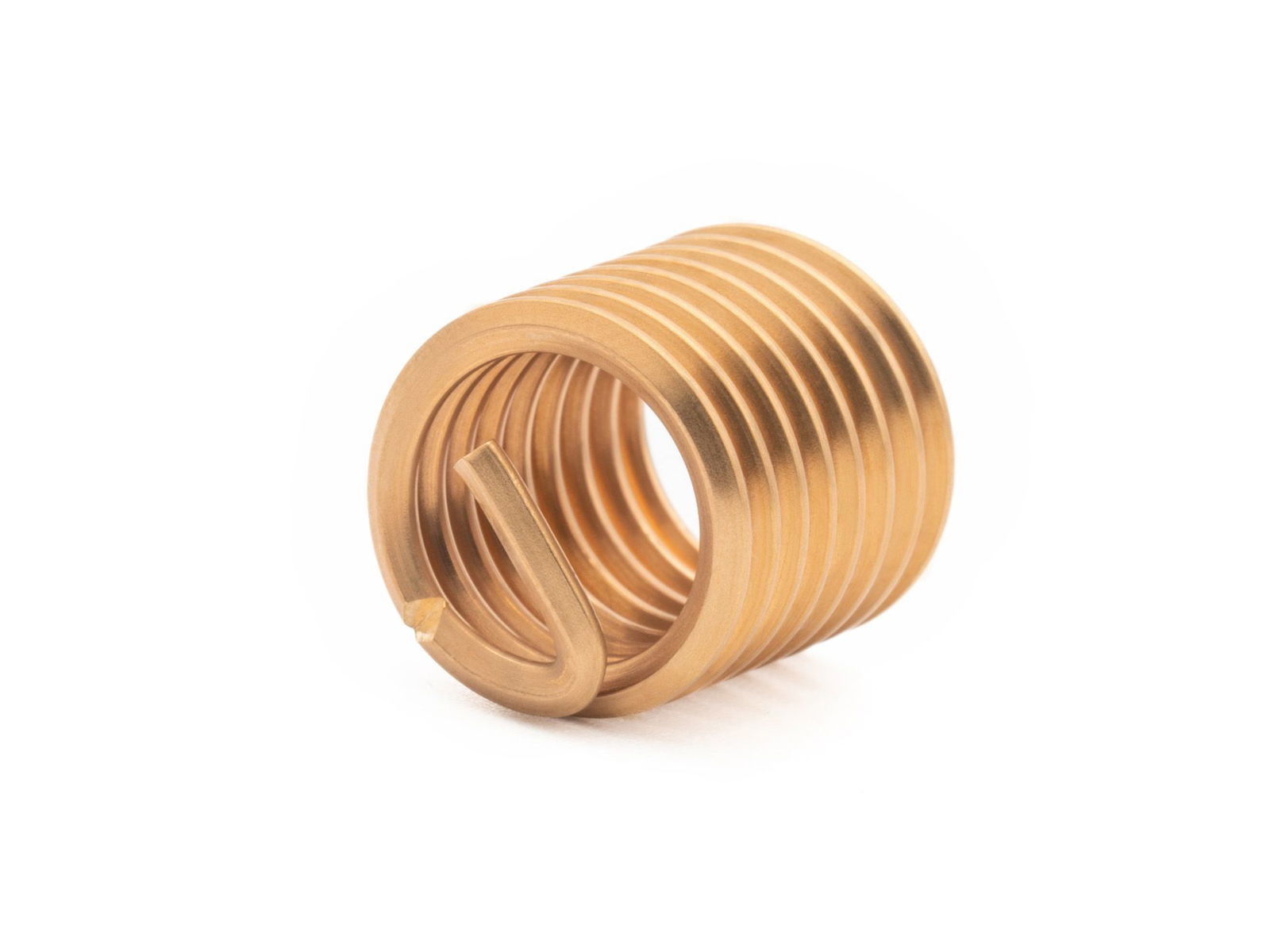

BaerCoil® Gewindeeinsätze sind die perfekte Lösung für Ihre Gewindereparaturbedürfnisse! Diese Einsätze sorgen für eine langlebige und kraftvolle Gewindeverbindung und Ausschussrückgewinnung.
Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde - bei gleichbeibendem Nenndurchmesser! Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt.
BaerCoil® Gewindeeinsätze sind ausgeklügelte Konstruktionselemente, die für eine optimale Kraftübertragung vom Bolzen zum Muttergewinde sorgen. Sie kompensieren Steigungs- und Winkelfehler und verteilen so statische und dynamische Betriebslasten gleichmäßig auf alle Gewindegänge. Dies ist besonders wichtig in Leichtbaukonstruktionen, bei denen das Trägermaterial reduziert werden soll. BaerCoil® Gewindeeinsätze ermöglichen es, kleinere und kürzere Schraubverbindungen einzusetzen. Sie sind heute bereits ein wichtiger Bestandteil der Luft- und Fahrzeugindustrie.
BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
| Durchmesser |
4 |
|---|---|
| Steigung |
0,7 |
| Abmessung |
M 4 x 0,7 |
| Länge |
1,5 D |
| T (Länge im eingebauten Zustand) |
6 mm |
| Gewindelängen-Berechnung |
1,5 D heißt 1,5 mal Durchmesser: 1,5 mal 4 mm = 6 mm Der Nenndurchmesser bei M 4 beträgt 4 mm |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze |
|---|---|
| Produktart |
BaerCoil Drahtgewindeeinsätze |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Typ |
frei durchlaufend |
| Material |
aus Bronze (CuSn6, CW452K, Werkstoff-Nr.: 2.1020) |
| Zugfestigkeit bei Raumtemperatur |
> 900 N/mm² |
| Temperaturbeständigkeit |
250°C langzeitig 300°C kurzzeitig |
Einsatzzwecke
- Anwendungen in Seewasser
- Beste elektrische Leitfähigkeit
Merkmale
- Bewegungsgewinde
- Cr-Ni-Schrauben
- Cu-Werkstücke
- Nichtmagnetisch
Technische Zeichnung
| Durchmesser |
4 |
|---|---|
| Länge |
1,5 D |
| T (Länge im eingebauten Zustand) |
6 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
4,83 mm - 5,60 mm |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
8,45 mm |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
9,15 mm |
Video Gebrauchsanweisung
Weiterführende Informationen
- Technische Daten zu metrischen BaerCoil Gewindeeinsätzen
- BaerCoil Gebrauchsanweisung
- Technische Informationen
Produktdatenblatt
Sicherheitshinweise

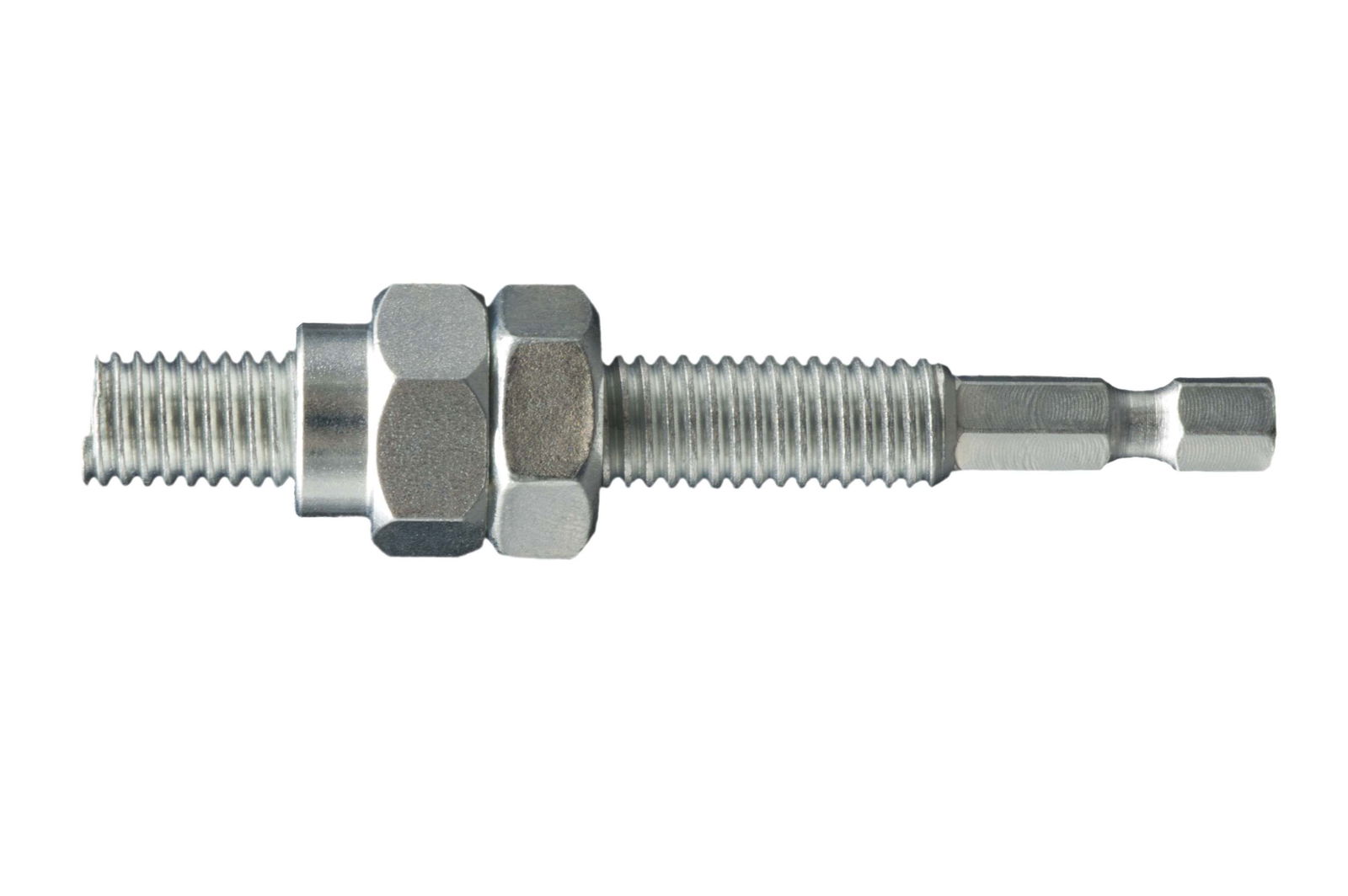

Zubehör
