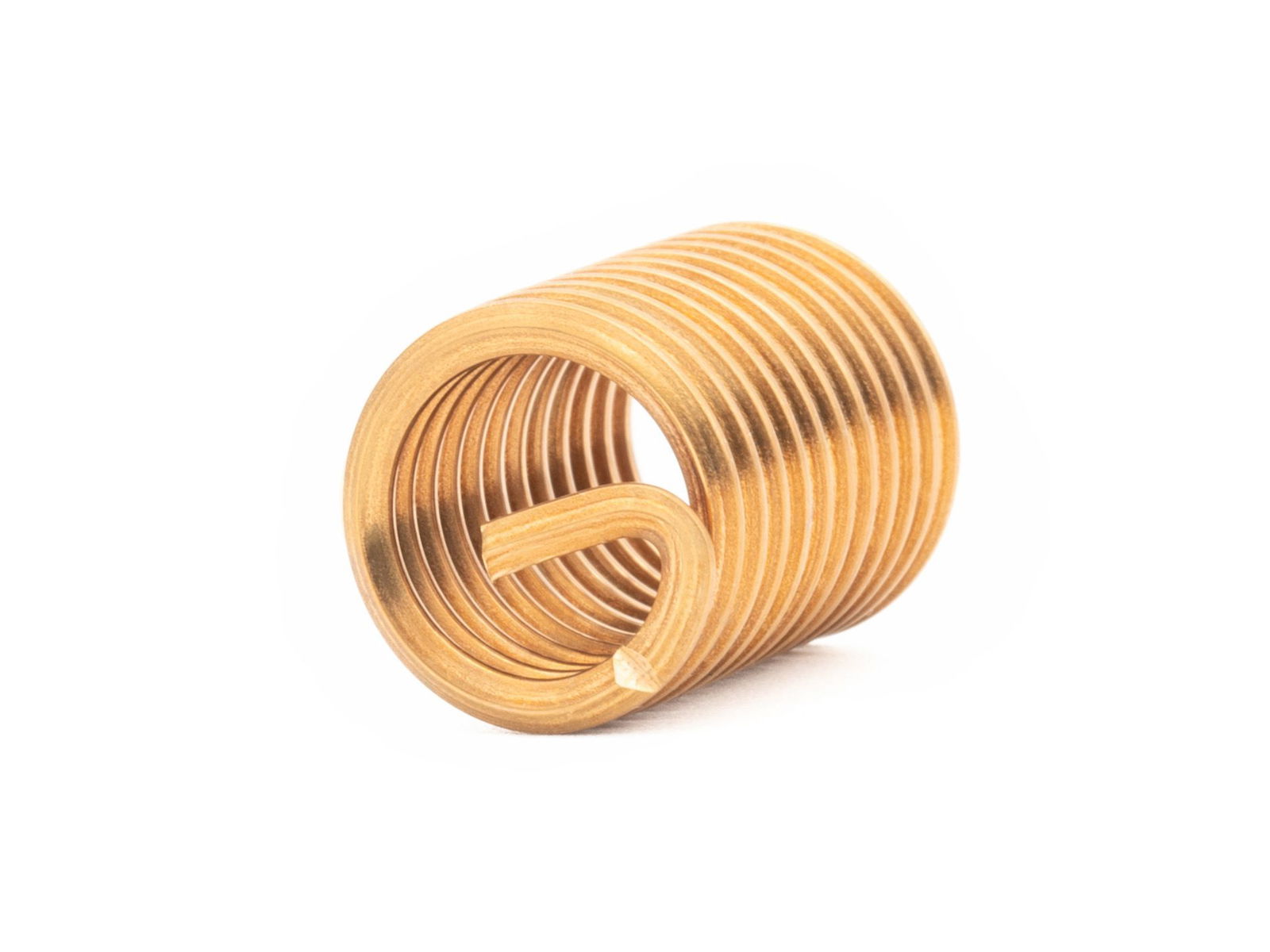

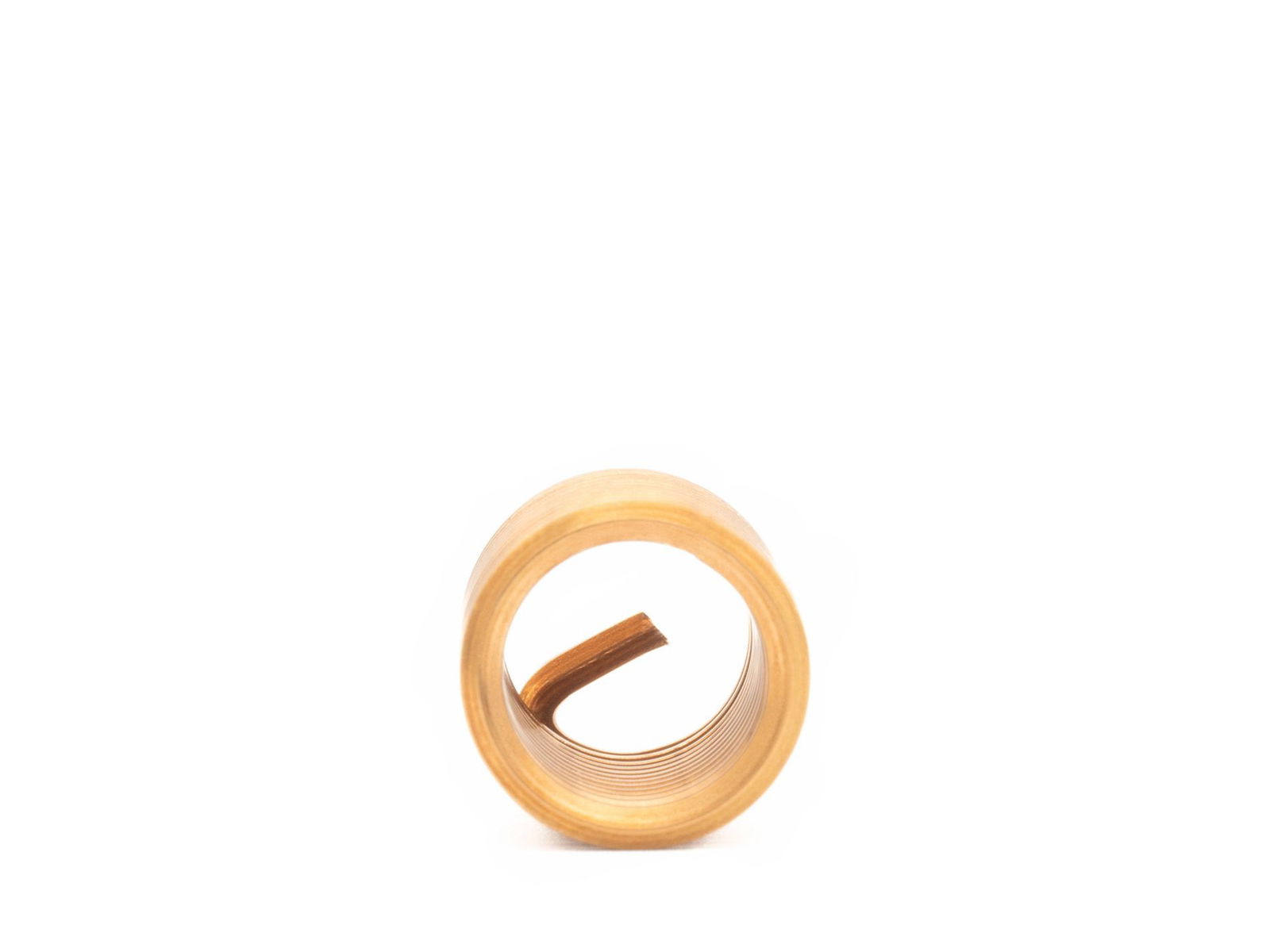

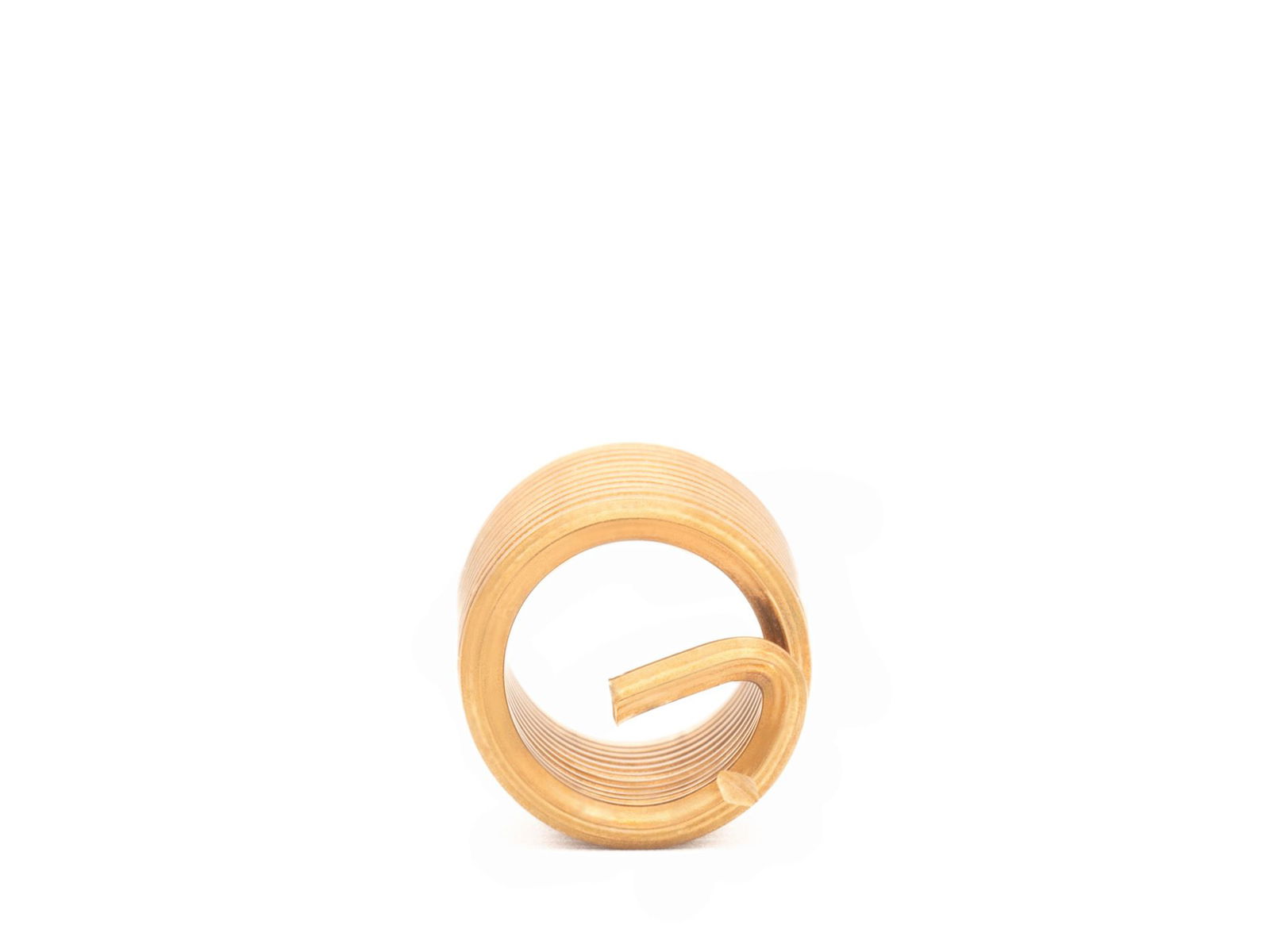

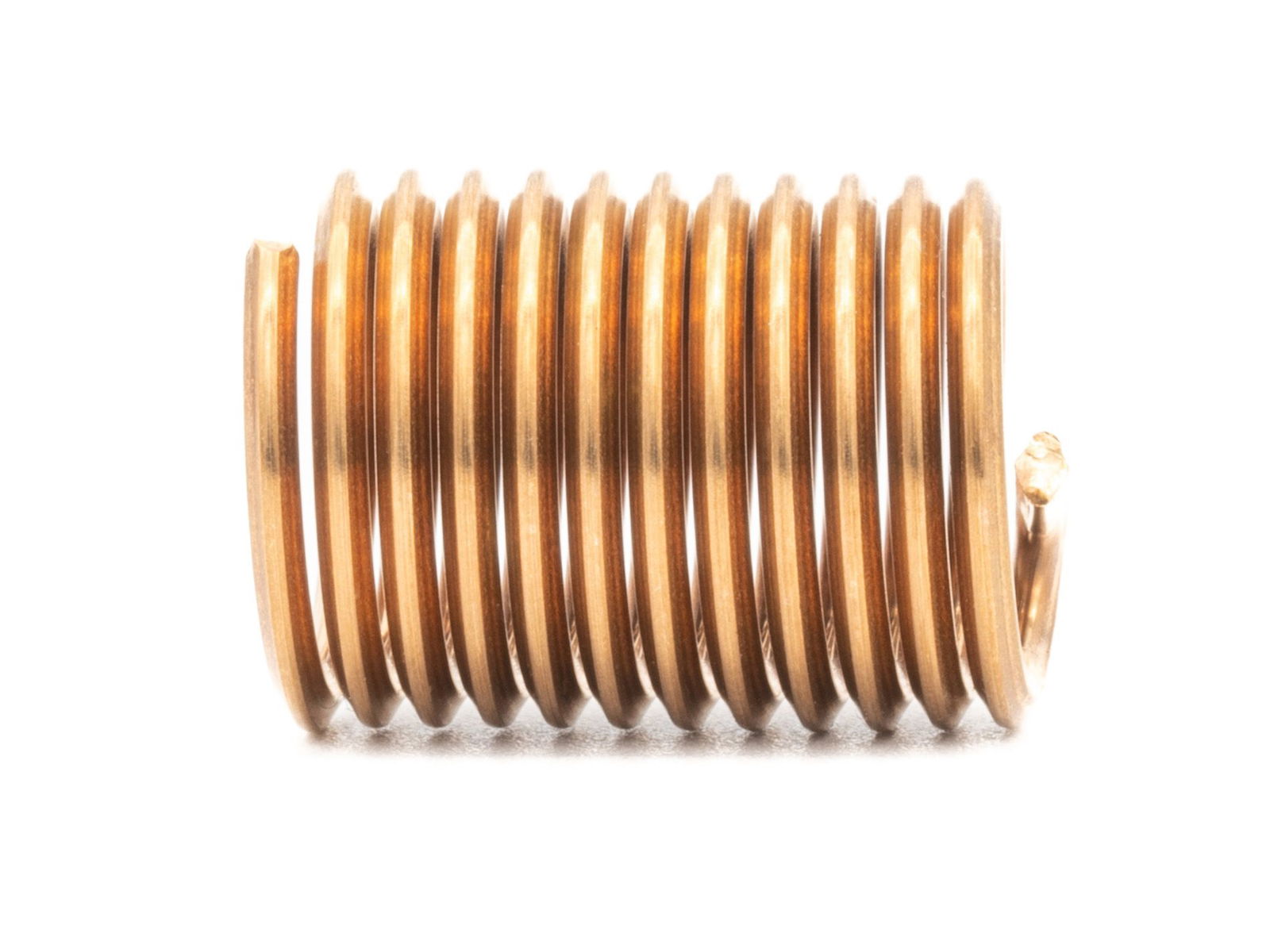

BaerCoil Drahtgewindeeinsätze M 5 x 0,8 - 2,0 D (10 mm) - frei durchlaufend - Bronze - 100 Stück
55,44 €*
Preise inkl. MwSt. zzgl. Versandkosten
Ab Lager
Für diesen Artikel ist zusätzlich auch Expressversand möglich
BaerCoil Drahtgewindeeinsätze M 5 x 0,8 - 2,0 D (10 mm) - frei durchlaufend - Bronze - 100 Stück
BaerCoil® Gewindeeinsätze sind die perfekte Lösung für Ihre Gewindereparaturbedürfnisse! Diese Einsätze sorgen für eine langlebige und kraftvolle Gewindeverbindung und Ausschussrückgewinnung.
Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde - bei gleichbeibendem Nenndurchmesser! Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt.
BaerCoil® Gewindeeinsätze sorgen für eine optimale Kraftübertragung vom Bolzen zum Muttergewinde, auch in Leichtbaukonstruktionen. Heute sind sie bereits wichtiger Bestandteil in der Luftfahrt und im Fahrzeugbau.
BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
Durchmesser |
5 |
---|---|
Steigung |
0,8 |
Abmessung |
M 5 x 0,8 |
Länge |
2,0 D |
T (Länge im eingebauten Zustand) |
10 mm |
Gewindelängen-Berechnung |
2,0 D heißt 2 mal Durchmesser: 2 mal 5 mm = 10 mm Der Nenndurchmesser bei M 5 beträgt 5 mm |
Eigenschaften
Produktgruppe |
Drahtgewindeeinsätze |
---|---|
Produktart |
BaerCoil Drahtgewindeeinsätze |
Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
Toleranz |
ISO2/6H |
Richtung |
Rechts |
Typ |
frei durchlaufend |
Material |
aus Bronze (CuSn6, CW452K, Werkstoff-Nr.: 2.1020) |
Zugfestigkeit bei Raumtemperatur |
> 900 N/mm² |
Temperaturbeständigkeit |
250°C langzeitig 300°C kurzzeitig |
Einsatzzwecke
- Anwendungen in Seewasser
- Beste elektrische Leitfähigkeit
Merkmale
- Bewegungsgewinde
- Cr-Ni-Schrauben
- Cu-Werkstücke
- Nichtmagnetisch
Technische Zeichnung
Durchmesser |
5 |
---|---|
Länge |
2,0 D |
T (Länge im eingebauten Zustand) |
10 mm |
F (Min. - Max. Außendurchmesser vor Einbau) |
5,94 mm - 6,80 mm |
P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
B (Gewindetiefe mit Anschnitt) |
12,80 mm |
D (Mindesttiefe des Kernloches, ohne Spitze) |
13,60 mm |
