BaerCoil Drahtgewindeeinsätze UNF 7/16 x 20 - 1,0 D (11,11 mm) - frei durchlaufend - 100 Stück

53,37 €*

Preise inkl. MwSt. zzgl. Versandkosten

Ab Lager

Versand am gleichen Tag bei Bestellung bis morgen 11:50 Uhr

Für diesen Artikel ist zusätzlich auch Expressversand möglich

EAN 4058462078187
Artikel-Nr 1-B8228-1
PDF Angebot erstellen
PDF Angebot für diesen Artikel erstellen Tip: Legen Sie mehrere Artikel in den Warenkorb und fordern Sie dort das Angebot an. Eingeloggte Benutzer erhalten ein individualisiertes Angebot.
Produktinformationen

BaerCoil Drahtgewindeeinsätze UNF 7/16 x 20 - 1,0 D (11,11 mm) - frei durchlaufend - 100 Stück

BaerCoil® Drahtgewindeeinsätze sorgen in der Gewindereparatur für eine langlebige und kraftvolle Verbindung. Die Einsätze schaffen auch tragfähige Verbindungen in Werkstoffen mit geringer Scherfestigkeit. Gewindeeinsätze sind präzise und verschleißfest und halten Ihre Schraube fest in der Verankerung, ohne dass sich der Gewindeeinsatz verändert. Ideal zur Reparatur von ausgerissenen oder verschlissenen Gewinden. Drahtgewindeeinsätze findet man häufig in Kfz-, Elektrotechnik, Medizintechnik, Leichtbau-Konstruktion sowie in der Luft- und Raumfahrt wieder.

Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde und das bei gleichbeibendem Nenndurchmesser. Mit BaerCoil® Gewindeeinsätzen ist das hergestellte Gewinde deutlich stabiler als das ursprüngliche Gewinde.

BaerCoil® Gewindeeinsätze sorgen für eine optimale Kraftübertragung vom Bolzen zum Muttergewinde, auch in Leichtbaukonstruktionen. Heute sind sie bereits wichtiger Bestandteil in der Luftfahrt und im Fahrzeugbau.

BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.

Baumasse

Durchmesser 7/16
Steigung 20
Abmessung UNF 7/16 x 20
Länge 1,0 D
T (Länge im eingebauten Zustand) 11,11 mm
Gewindelängen-Berechnung 1,0 D heißt 1 mal Durchmesser: 1 mal 11,11 mm = 11,11 mm
Der Nenndurchmesser bei UNF 7/16 beträgt ca. 11,11 mm

Eigenschaften

Produktgruppe Drahtgewindeeinsätze
Produktart BaerCoil Drahtgewindeeinsätze
Gewindenorm UNF: Amerikanisches Feingewinde Unified National Fine nach ANSI B1.1
Richtung Rechts
Typ frei durchlaufend
Material Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301)
Zugfestigkeit bei Raumtemperatur >1400 N/mm²
Temperaturbeständigkeit 315°C langzeitig
425°C kurzzeitig

Einsatzzwecke

Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung

Technische Zeichnung

Durchmesser 7/16
Länge 1,0 D
T (Länge im eingebauten Zustand) 11,11 mm
F (Min. - Max. Außendurchmesser vor Einbau) 0,496 '' - 0,549 ''
P (Tiefe) Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen
B (Gewindetiefe mit Anschnitt) 0,612 ''
D (Mindesttiefe des Kernloches, ohne Spitze) 0,662 ''

Video Gebrauchsanweisung

Zubehör

BaerCoil HSS Spiralbohrer 11,50 mm
Artikel-Nr.: 161115
9,12 €*
BaerCoil Ausdrehwerkzeug M 11 - M 24
Artikel-Nr.: B7053
40,25 €*
BaerCoil HSSE Maschinengewindebohrer UNF 7/16 x 20 EG (mit Übermaß für Drahtgewindeeinsätze) - PRO für Durchgangslöcher
Artikel-Nr.: B3957P
173,30 €*
BaerCoil Zapfenbrecher M 10 (und mehr)
Artikel-Nr.: BZ010
3,13 €*
BaerCoil Einbauwerkzeug M 10 (und mehr)
Artikel-Nr.: EBW10
9,12 €*
BaerCoil HSSG Einschnittgewindebohrer UNF 7/16 x 20 EG (mit Übermaß für Drahtgewindeeinsätze)
Artikel-Nr.: B3158
11,25 €*
BaerCoil HSSE Maschinengewindebohrer UNF 7/16 x 20 EG (mit Übermaß für Drahtgewindeeinsätze) - PRO für Sacklöcher
Artikel-Nr.: B3977P
201,92 €*

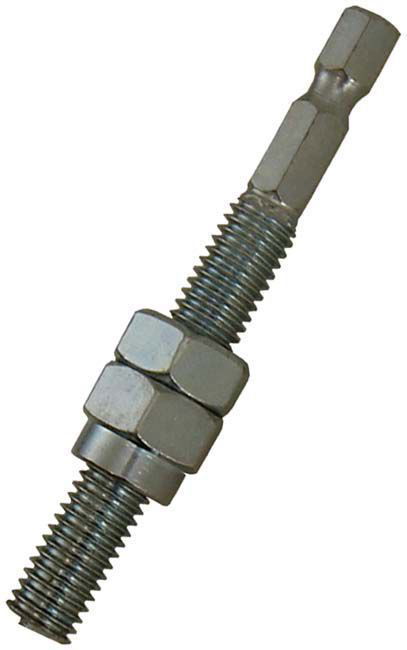

BaerCoil Maschineneinbauwerkzeug UNF 7/16 x 20
