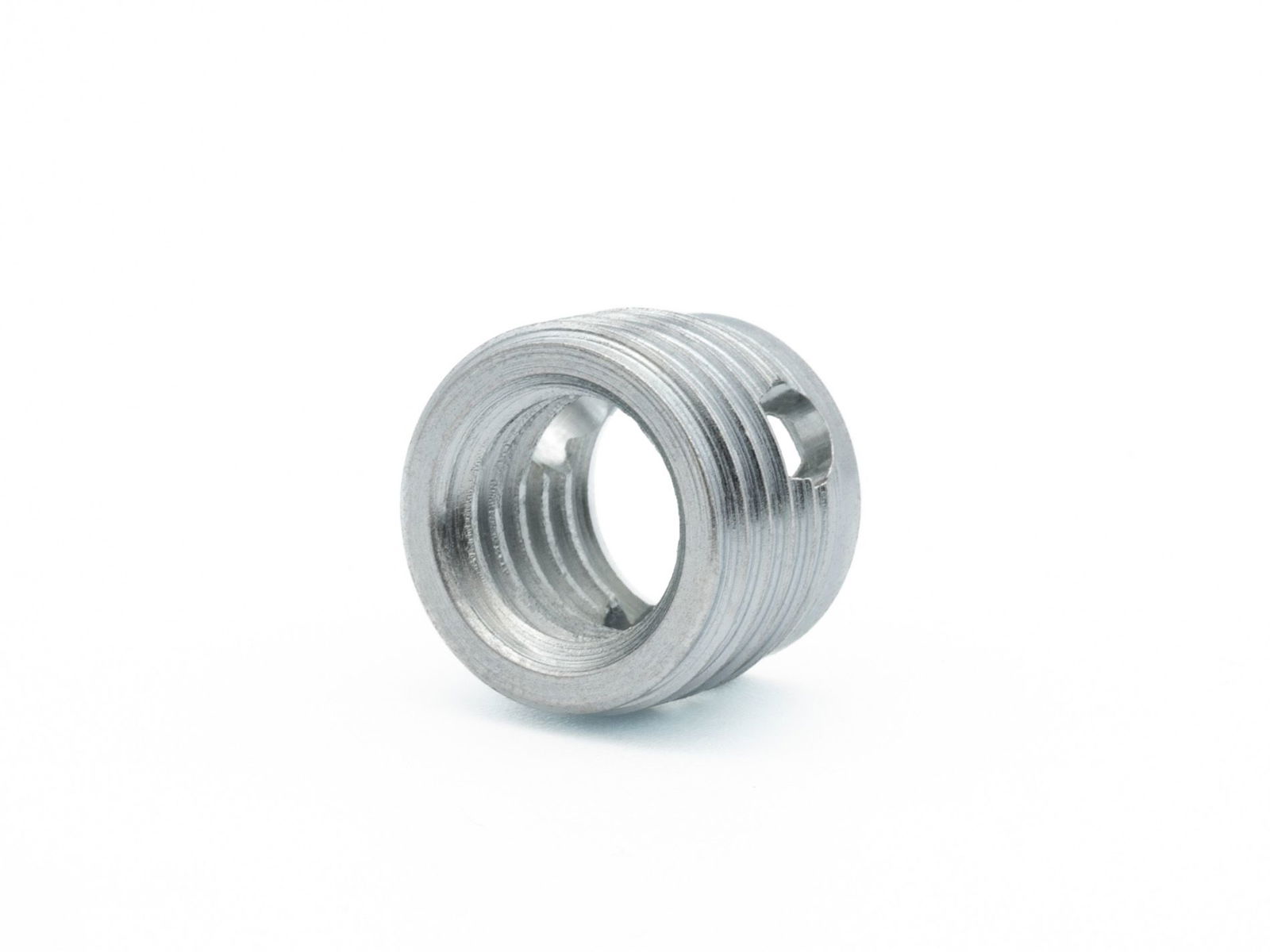

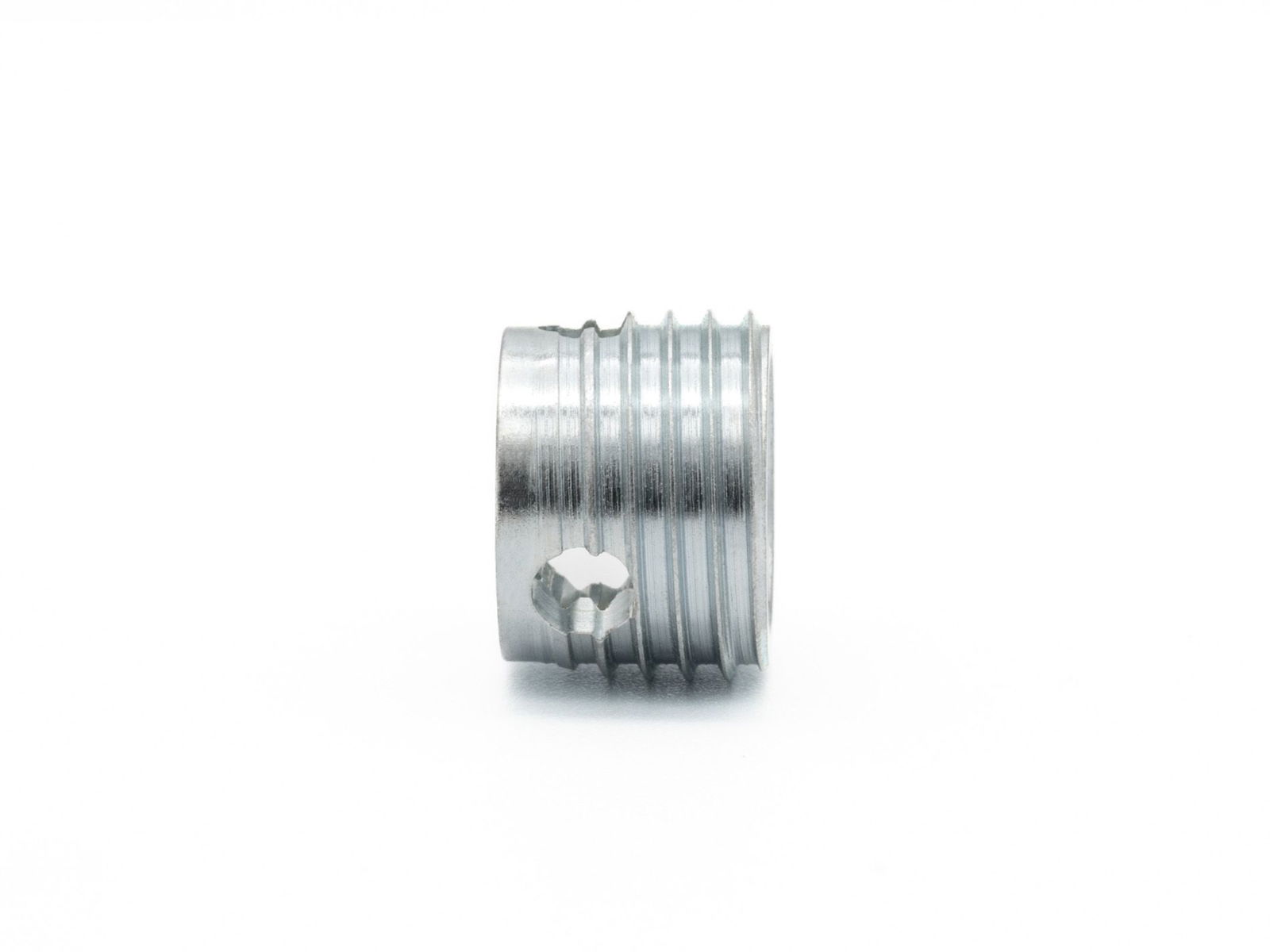

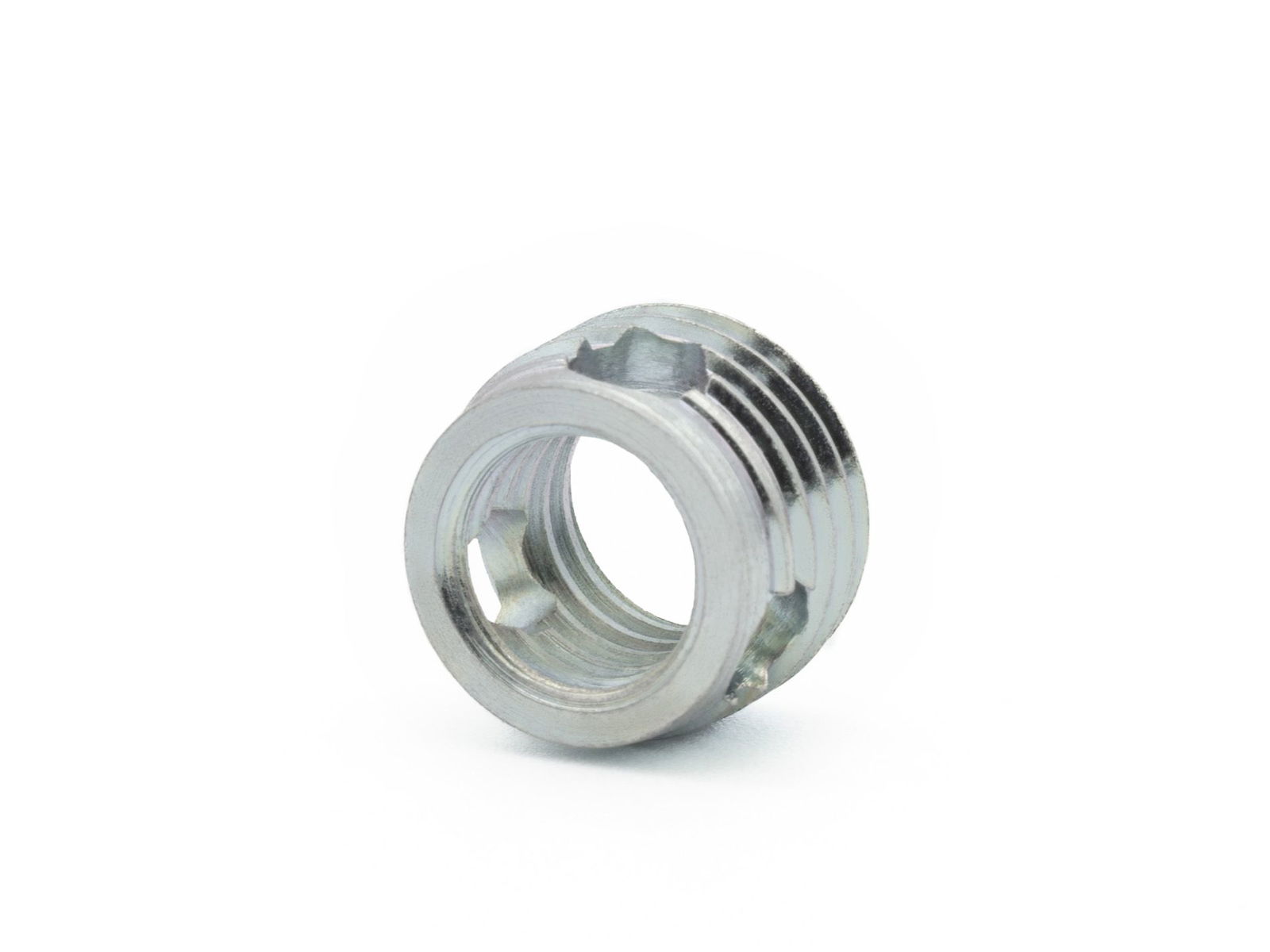

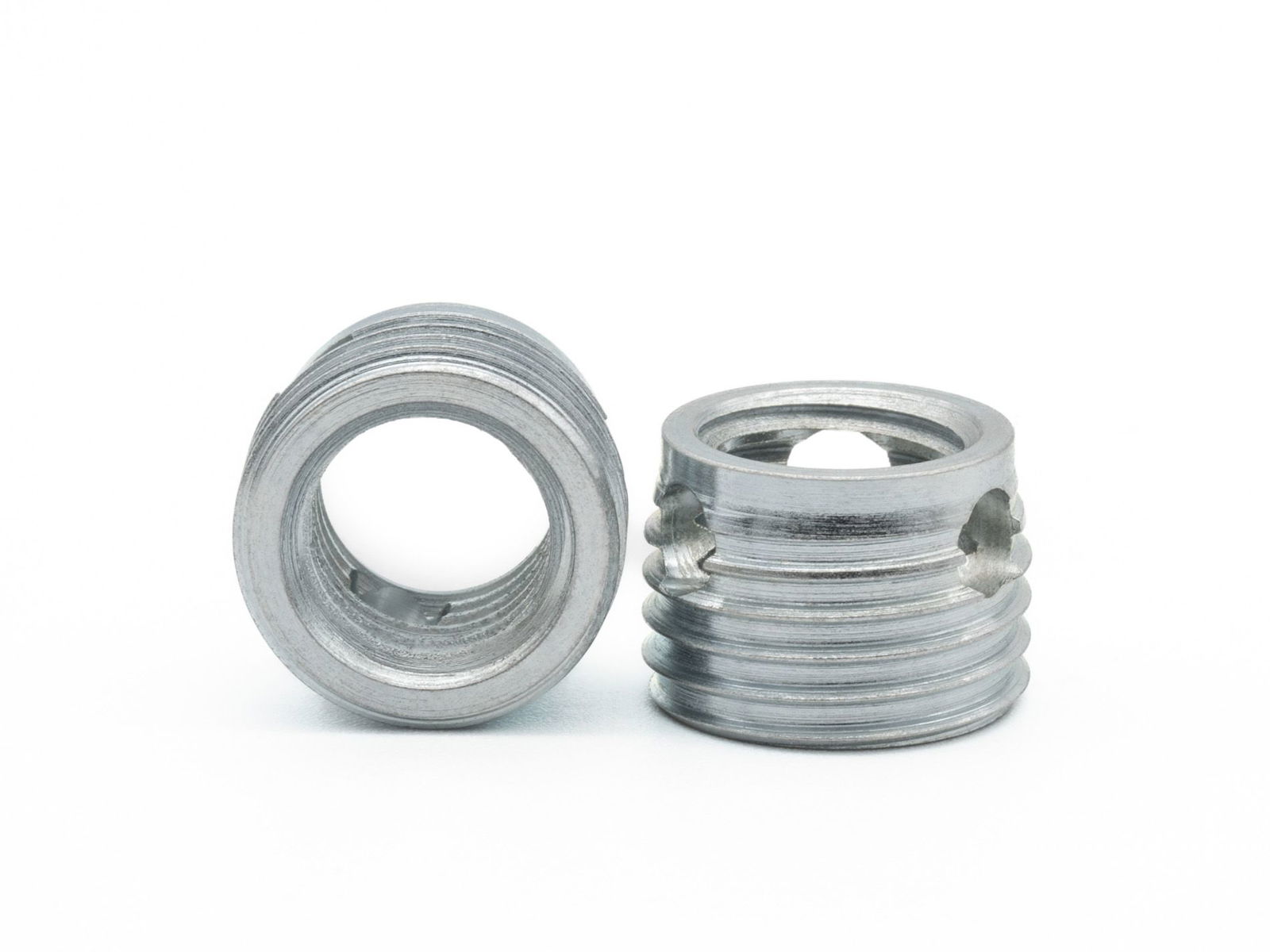

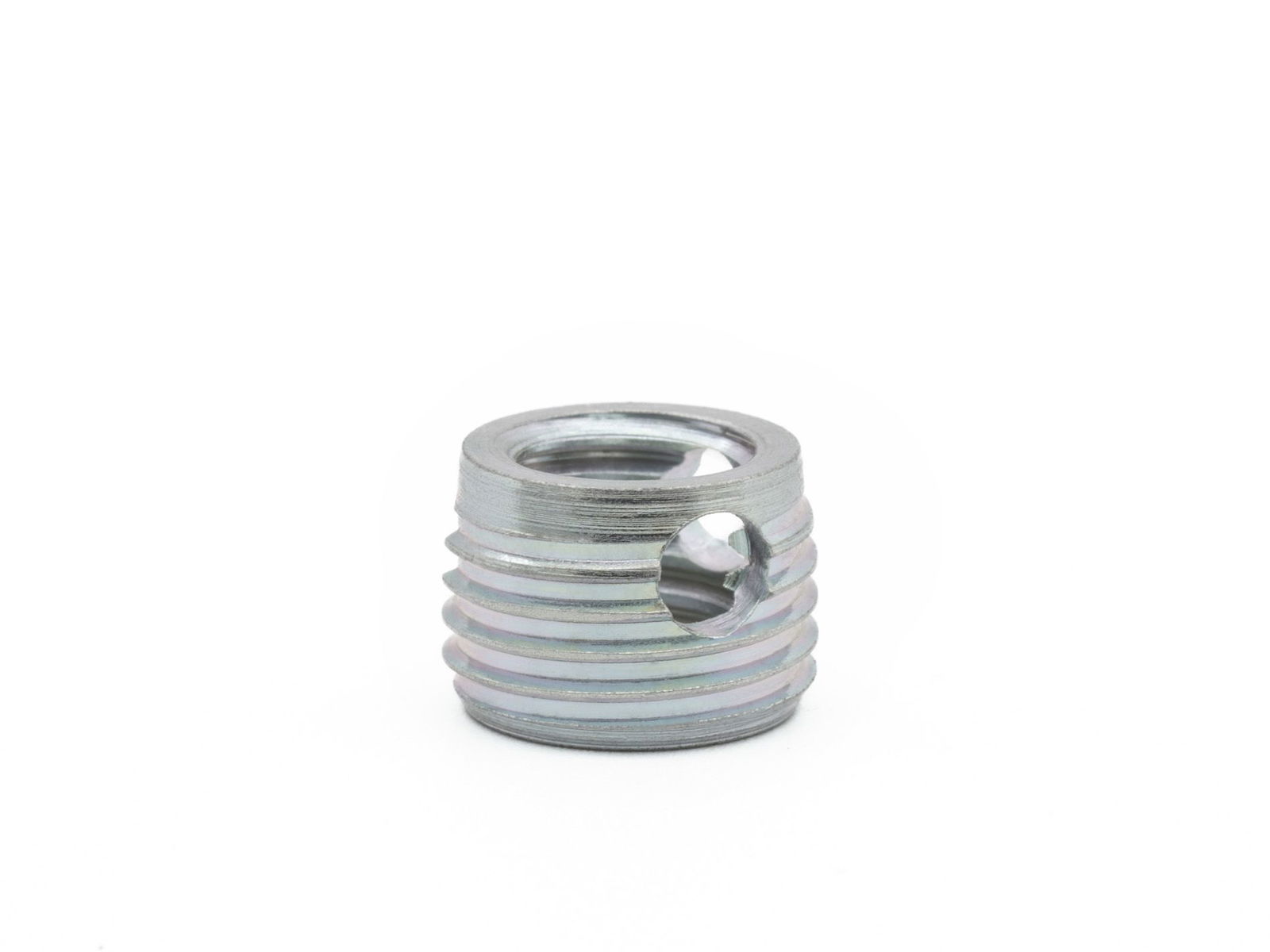

BaerFix Gewindeeinsätze mit Schneidbohrungen M 8 x 1,25 - 9 mm - 100 Stück
BaerFix Gewindeeinsätze mit Schneidbohrungen M 8 x 1,25 - 9 mm - 100 Stück
BaerFix® Gewindeeinsätze mit drei Schneidbohrungen sind selbstschneidend garantieren eine dauerhafte feste Gewindeverbindung in Ihrem Werkstück und sind äußerst einfach in der Handhabung. Einfach in die Bohrung eindrehen - das Aufnahmegewinde schneiden Sie so selbst.
Ist Ihr Gewinde verschlissen oder ausgerissen, ist eine stabile Werkstoffverbindung nicht mehr möglich. Hier kommt der BaerFix® selbstschneidende Gewindeeinsatz zum Zuge. Mit unseren selbstschneidenden Gewindeeinsätze können Sie Ihr kaputtes Innengewinde reparieren oder ein vorhandenes Gewinde verstärken. Falls in Ihren Bauteilen Gewinde beschädigt sind, muss dies kein Ausschuss sein. Setzen Sie einfach eine Gewindebuchse mit gleichem Innengewinde in das Bauteil ein, sodass ihr Gewinde nicht nur repariert wird, sondern auch gleichzeitig mit höherer Auszugsfestigkeit belastbar ist und zudem noch verschleißfester wird.
Durch BaerFix® Gewindeeinsätze benötigen Sie weniger Verbindungsteile, reduzieren die zu verwendende Schraubenabmessungen, sparen Werkstoff und Platz - und das bei geringem Gewicht und hohen Anforderungen. Für viele Produkte ist die Einsparung von Gewicht ein wichtiger Faktor.
Die BaerFix® selbstschneidenden Gewindeeinsätze mit Schneidbohrungen sind dann ideal, wenn Sie eine feste Verbindung für schwer zerspanbare Werkstoffe schaffen wollen. Diese Einsätze haben eine dickere Wandung und können so mehr Kraft aufnehmen, die sich zudem auf drei Schneidbohrungen verteilt. Sie sind auch dann die richtige Wahl, wenn Sie keinen Schraubensicherungseffekt benötigen. Sollte ein Klemmeffekt erwünscht sein, empfehlen wir unsere selbstschneidenden Gewindeeinsätze mit Schneidschlitzen.
Baumasse
| Durchmesser |
8 |
|---|---|
| Steigung |
1,25 |
| Abmessung |
M 8 x 1,25 |
Eigenschaften
| Produktgruppe |
Selbstschneidende Gewindebuchsen |
|---|---|
| Produktart |
BaerFix Gewindebuchsen mit Schneidbohrungen |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Typ |
mit Schneidbohrungen |
| Material |
Einsatzgehärteter Stahl, verzinkt |
Richtwerte für Materialbearbeitung
| Drehzahlrichtwert für Leichtmetalle |
280-400 U/min |
|---|---|
| Maximales Eindrehmoment |
28 Nm |
| Bohrtiefe |
Min. Bohrtiefe für Durchgangsloch: 9,00 mm Min. Bohrtiefe für Sackloch: 11,00 mm |
| Vorbohrdurchmesser |
Leichtmetall-Legierungen (Zugfestigkeit unter 250 N/mm²): 11,1 mm Leichtmetall-Legierungen (Zugfestigkeit 250 - 300 N/mm²): 11,2 mm Leichtmetall-Legierungen (Zugfestigkeit 300 - 350 N/mm²): 11,3 mm Leichtmetall-Legierungen (Zugfestigkeit über 350 N/mm²): 11,5 mm Messing, NE-Metalle, Bronze (Zugfestigkeit über 350 N/mm²): 11,3 - 11,5 mm Gusseisen (Brinelhärte unter 150 HB): 11,1 mm Gusseisen (Brinelhärte 150 - 200 HB): 11,2 - 11,3 mm Gusseisen (Brinelhärte über 200 HB): 11,5 mm |
Merkmale
- Gewindereparatur beschädigter oder abgenutzter Gewinde
- Ausschussrückgewinnung
- Gewindepanzerung von Werkstoffen mit geringer Scherfestigkeit wie z.B Aluminium- und Magnesiumlegierungen, Holz, PVC u.s.w
- Beispielsweise kann bei einer Anwendung in Leichtmetall eine Auszugsfestigkeit erreicht werden, die über der Streckgrenze einer 8.8 Schraube liegt.
- Schneiden beim Eindrehen das Aufnahmegewinde selbst
- hohe Verpressung mit dem Aufnahmematerial
- sehr hohe Auszugsfestigkeit
- minimiert Platz und Gewicht
- hohe Korrosionsbeständigkeit
- einfache Anwendung
- Anwendungsbereiche in der gesamten metall- und kunststoffverarbeitenden Industrie
Technische Zeichnung
| D1 |
M 8 x 1,25 |
|---|---|
| D2 |
M 12 x 1,5 |
| L1 |
9 mm |
| Durchmesser |
8 |
Mindestwandstärke
| Materialien |
|---|
|
Rmin (Leichtmetall): 2,40 mm Rmin (Gusseisen): 3,60 mm Rmin (Kunststoff): 3,00 mm |
