BaerCoil HSSG Tarauds à incision UN 1.3/4 x 8 EG (avec surdimensionnement pour les inserts de filetage de fil)
BaerCoil HSSG Tarauds à incision UN 1.3/4 x 8 EG (avec surdimensionnement pour les inserts de filetage de fil)
BaerCoil® Taraud sont principalement utilisés pour Réparation du filetage ou Renfort fileté en combinaison avec des inserts de filetage de fil. Avec ce BaerCoil® Tarauds à incision, il est possible de tailler en une seule opération un filet fini avec une surcote comme filet de réception pour Inserts filetés de dimension UN 1.3/4" x 8. Des Filetage intérieur précis peuvent ainsi être taillés à la main ou à la machine de manière semi-professionnelle, ce qui permet de gagner du temps.
Le filet de réception pour UN 1.3/4" x 8 Inserts filetés est également appelé Filetage CE (filet d'insertion) ou filet STI (en anglais Screw Thread Insert) et possède une surcote pour que le filet de sortie normal UN 1.3/4" x 8 soit rétabli après l'installation de l'insert fileté.
Comparé au Tarauds pour machines, le Tarauds à incision est équipé d'une tige courte. Cela permet de tailler Filetage intérieur à la main sans l'incliner et de l'actionner avec Tourne-à-gauche, des cliquets ou d'autres outils de maintien avec Logement carré. Le filetage peut être taillé dans un Carottage pré-percé. Un pré-usinage avec un Ébaucheuse ou un taraud intermédiaire n'est pas nécessaire.
Avec le Coupe court et les rainures droites, le copeau est principalement pris par les rainures de serrage et n'est pas évacué lors de la coupe. Pour éviter que les copeaux ne se fixent, il est recommandé d'éliminer les copeaux des rainures après chaque Alésage à l'aide d'un pinceau, d'air comprimé ou d'un moyen similaire. Grâce à cette forme d'entame, le Taraud est fiable et universel aussi bien pour les trous traversants que pour les trous borgnes.
Dimensions
| Diamètre |
1.3/4 |
|---|---|
| Dimension |
UN 1.3/4" x 8 EG/STI |
| Inclinaison |
8 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés - Taraud Taraud |
| Matériel |
HSSG blank |
| Norme de filetage |
UN EG/STI : filetage américain Unified National pour Inserts filetés avec 8 filets par pouce |
| Résistance à la traction à température ambiante |
jusqu'à 800 N/mm² | 22,2 HRC |
| Standard |
Norme d'usine |
| Tolérance |
2B mod. |
| Type de produit |
BaerCoil Taraud |
44,5 mm
Passage et Trou borgne jusqu'à 2 x D
Forme D droite rainurée
3,5-5 Passages
Ne se produit presque pas. Les copeaux restent dans les rainures.
Refroidissement extérieur et - Graissage
HSSG blank
jusqu'à 800 N/mm² | 22,2 HRC
2B mod.
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté des filets de passage et des filets de trous borgnes.

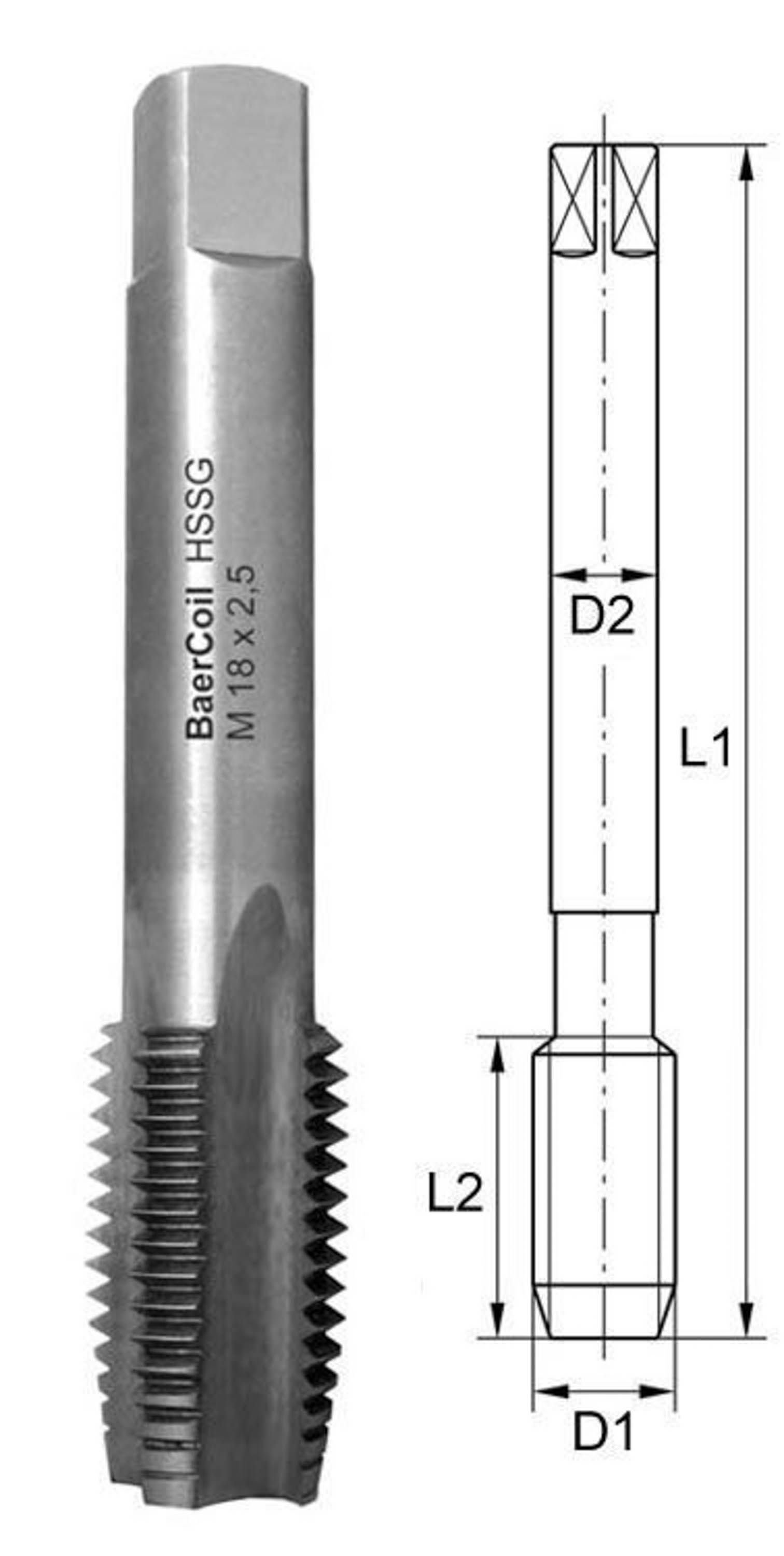

Dessin technique
| Carré |
25,0 mm |
|---|---|
| D2 |
31,5 mm |
| Diamètre |
1.3/4 |
| L1 |
187 mm |
| L2 |
67 mm |
Application – Exemples de matériaux pour tarauds
| Aciers de construction non alliés | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Aciers de construction alliés | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Aciers de décolletage | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Acier moulé | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Fonte malléable | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Cuivre pur faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Laiton à copeaux courts | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Laiton à copeaux longs | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Alliages d'aluminium coulés Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Fonte à graphite lamellaire | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Alliage cuivre-étain (bronze) à copeaux courts | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Cuivre pur, cuivre faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
