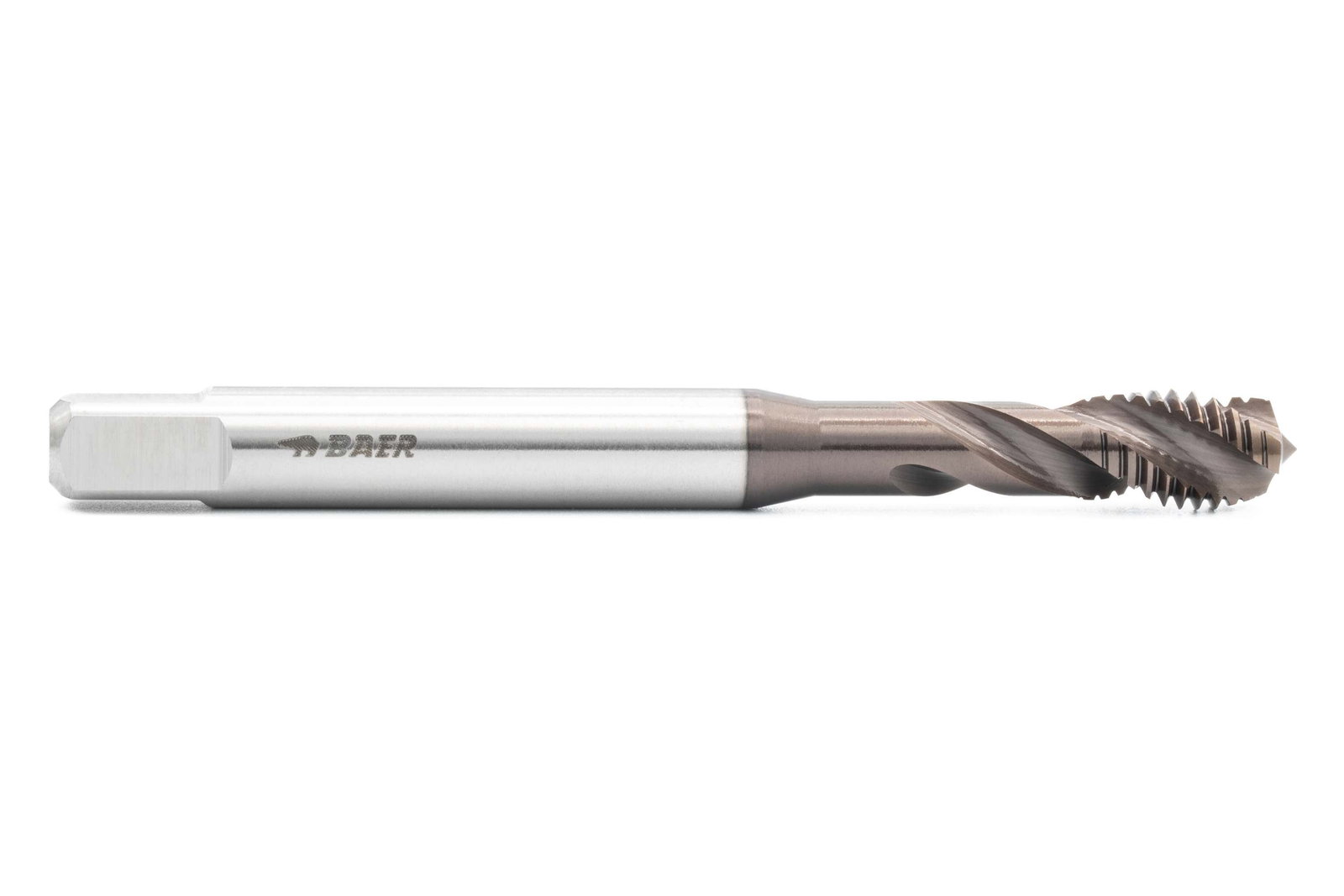

BAER HSSE-PM- TiAlN Taraud 35° RSP - M 6 x 1,0 - DIN 371
BAER HSSE-PM- TiAlN Taraud 35° RSP - M 6 x 1,0 - DIN 371
Nos Tarauds pour machines sont des Taraudeuse puissants et fiables pour un enlèvement de copeaux efficace en une seule étape avec la machine. C'est surtout dans la production industrielle que Tarauds pour machines est utilisé. Ils peuvent être utilisés, entre autres, dans les machines CNC, Machines de découpe de filetage, les perceuses sans fil et les Bras de taraudage pneumatiques. Comme ils se distinguent par leur grande efficacité et leurs faibles coûts de production, ils sont souvent utilisés dans la production en série. Le filetage est taillé mécaniquement en une seule opération. Ainsi, le BAER- Tarauds pour machines peut être comparé en principe à des tarauds à une seule coupe, mais il est conçu pour être utilisé avec la machine.
Le Taraud a une tige renforcée selon la norme DIN 371, ce qui signifie que le diamètre de la tige est plus grand que le filet lui-même. Ainsi, Taraud fonctionne de manière plus stable. Cependant, cela limite la longueur de filetage qui peut être coupée avec. Il peut être utilisé pour Trou borgne, car le court Coupe et la forme hélicoïdale de la rainure assurent que le copeau est évacué vers l'arrière du trou.
Chaque matériau présente un Comportement des copeaux individuel . C'est pourquoi Taraud doit posséder les bons Angle de coupe et, pour de meilleurs résultats, une surface spécialement traitée. Ce n'est qu'ainsi que se produit un bon Transport des copeaux et que l'on obtient un filetage ajustable.
La grande qualité de l'acier HSSE-PM issu de la métallurgie des poudres que nous utilisons permet à nos outils d'être extrêmement durables et robustes. Grâce à des processus de trempe spéciaux et à la répétition de Démarrer, la structure de la dureté est très homogène, ce qui constitue la base idéale pour un véritable BAER Taraud. Ainsi, Résistance et Stabilité Taraud augmentent, ce qui leur permet de rester en service plus longtemps.
Le revêtement TiAlN est plus résistant à la friction et à la chaleur et offre donc des avantages en termes de performances à des températures élevées, avec peu de possibilités de refroidissement (comme pour les petites dimensions et les trous profonds) et des Vitesses de coupe plus rapides (plus de 60 m/min). TiAlN présente également des avantages pour l'usinage de matériaux difficiles à usiner et à user, et peut être utilisé à sec de manière limitée. Les revêtements ultérieurs des outils TiAlN sont possibles jusqu'à 5 fois sans enlever l'ancien revêtement
Dimensions
| Diamètre |
6 |
|---|---|
| Diamètre nominal en mm |
6 |
| Diamètre nominal en pouces |
0,236 |
| Dimension |
M 6 x 1,0 |
| Inclinaison |
1,0 |
| Inclinaison en mm |
1 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Taraud |
| Matériel |
HSSE-PM TiAlN |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Résistance à la traction à température ambiante |
jusqu'à 1000 N/mm² | 32 HRC |
| Standard |
DIN 371 |
| Tolérance |
ISO2/6H |
| Type de produit |
Tarauds pour machines |
5 mm
Trou borgne jusqu'à 2 x D
Forme C 35° RSP
2-3 Passages
Les copeaux sont évacués vers le haut dans le sens inverse de la coupe
Refroidissement extérieur et - Graissage
HSSE-PM TiAlN
jusqu'à 1000 N/mm² | 32 HRC
ISO2/6H
Applications
- Alliages de nickel: Incoloy, Inconel, Nimonic, Hastelloy
- Alliages à base de titane: TiAl6V4, TiAl6V4Sn2
- Matériaux difficiles à usiner jusqu'à 1000 maximum N/mm²
- Aciers de traitement alliés, fonte à graphite sphéroïdal, Fonte malléable
- Alliages d'aluminium coulés et corroyés Si<10% (longueur moyenne des copeaux)
- Alliages de cuivre et laiton (copeaux courts et longs)
Dessin technique
| Carré |
4,9 mm |
|---|---|
| D1 |
M 6 x 1,0 |
| D2 |
6 mm |
| Diamètre |
6 |
| L1 |
80 mm |
| L2 |
16 mm |
Application – Exemples de matériaux
| Alliages de nickel | Vitesse de coupe vc en m/min | |
|---|---|---|
| 2.4858 | NiCr21Mo (Incoloy 825) | 2 - 3 |
| 2.4668 | NiCr19Fe19NbMo (Inconel 718) | 2 - 3 |
| 2.4630 | Ni-Cr20Ti (Nimonic 75) | 2 - 3 |
| 2.4665 | NiCr22Fe18Mo (Hastelloy X) | 2 - 3 |
| Titanlegierungen | Vitesse de coupe vc en m/min | |
|---|---|---|
| 3.7165 | TiAl6V4 | 2 - 3 |
| 3.7174 | TiAl6V4Sn2 | 2 - 3 |
| Aciers alliés, aciers trempés et revenus | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.8515 | 31CrMo12 | 5 - 10 |
| 1.0503 | C45 | 25 - 30 |
| 1.7218 | 25CrMo4 | 5 - 25 |
| 1.6511 | 36CrNiMo4 | 5 - 25 |
| Kugelgraphitguß, Temperguß | Vitesse de coupe vc en m/min | |
|---|---|---|
| EN-JS-1030 | EN-GJS-400-15 (GGG40) | 20 - 30 |
| EN-JS-1070 | EN-GJS-700-2 (GGG70) | 20 - 30 |
| EN-JM-1010 | EN-GJMW-350-4 (GTW-35) | 20 - 30 |
| EN-JM-1140 | EN-GJMB-450-6 (GTS-45) | 20 - 30 |
| Alliages d'aluminium coulés et corroyés Si < 10 % (copeaux de longueur moyenne) | Vitesse de coupe vc en m/min | |
|---|---|---|
| 3.3241 | G-AlMg3 | 25 - 30 |
| 3.2373 | G-ALSI9Mg | 25 - 30 |
| Alliage de cuivre, laiton (copeaux courts et longs) | Vitesse de coupe vc en m/min | |
|---|---|---|
| E-Cu 57 | EN CW400A | 20 - 30 |
| CuZn37 | EN CW 508 L (Ms58) | 20 - 30 |
| 2.102 | CuSn6 | 25 - 30 |
Vitesse de coupe vc [m/min]=(diamètre extérieur * π * vitesse de rotation) / 1000
Nombre de tours n [1/min]=(vitesse de coupe en m/min * 1000) / (diamètre extérieur * π)
Programmation de l'avance [mm/min]=Nombre de tours * Inclinaison
Veuillez noter que les vitesses de coupe ci-dessus sont des valeurs indicatives et doivent être adaptées en fonction du graissage et de l'actionnement.
