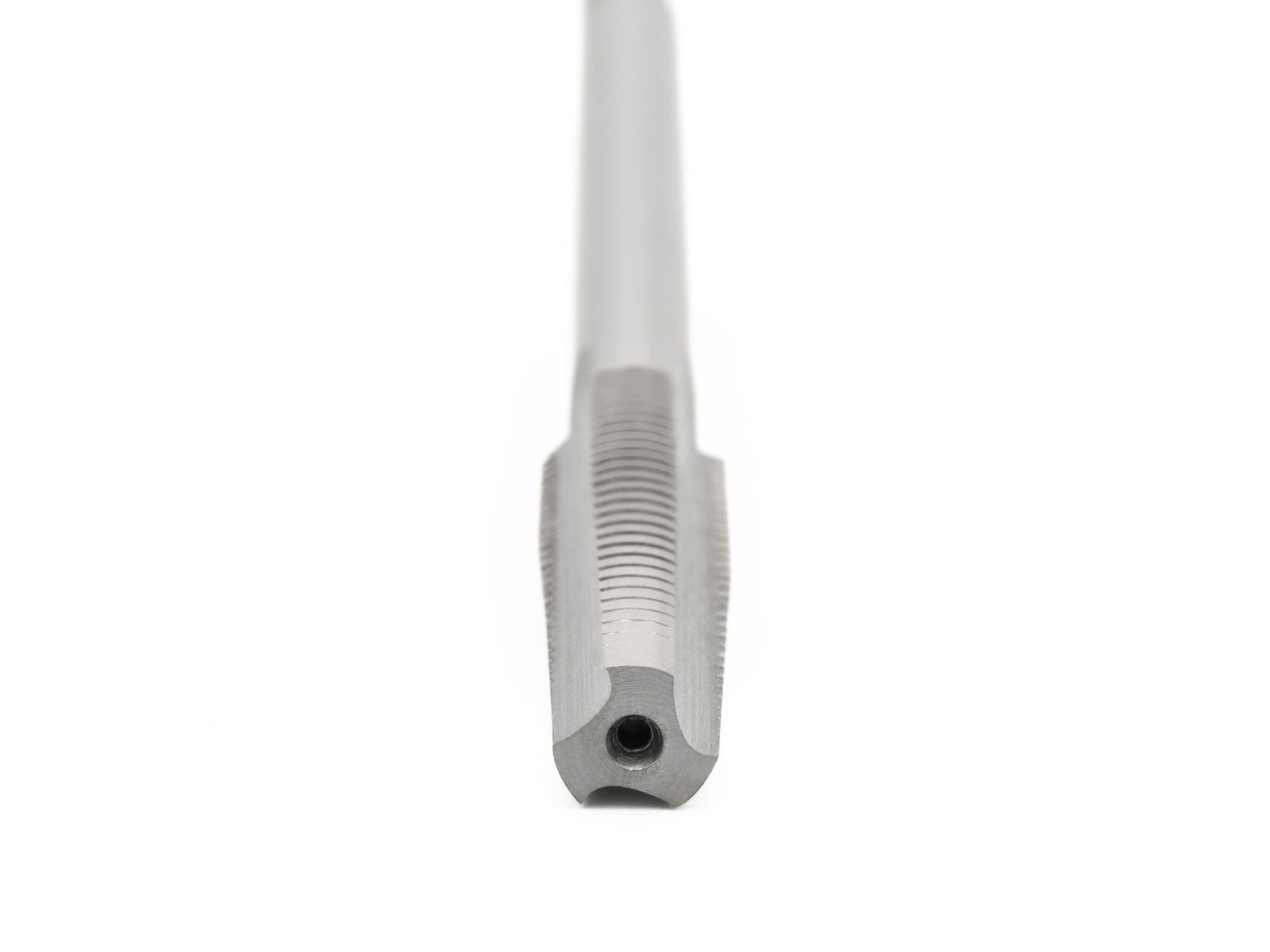

BAER HSSE Tarauds pour écrou de machine MF 18 x 1,5
BAER HSSE Tarauds pour écrou de machine MF 18 x 1,5
Les tarauds pour écrous servent à fabriquer des écrous avec des filets métriques ISO fins selon DIN 13. Environ 2/3 de la longueur du filet du taraud sont utilisés comme Coupe.
La longue entaille du taraud assure une bonne répartition de la coupe et augmente énormément Immobilisation. De plus, la surface du filet taillé obtient ainsi une qualité très élevée et assure ainsi une tenue sûre et une répartition uniforme des forces de l'assemblage vissé. C'est la qualité éprouvée de BAER.
Les tarauds pour machines sont adaptés aux trous courts jusqu'à un maximum de 1,5 x le filetage Diamètre nominal et peuvent recevoir plusieurs écrous coupés grâce à leur long Tige de débordement. La longueur maximale de filetage de 1,5 x D ne doit pas être dépassée, sinon le Taraud risque de se casser. Les longs Taraud peuvent aussi être utilisés alternativement pour les opérations de filetage difficiles à atteindre et profondes.
La précision des tarauds pour écrous BAER et du filetage détalonné garantit que le Alésage génère moins de friction et de température. Pour que le profil de filetage ne frotte pas complètement contre la pièce, le filetage est déjà réalisé dans Coupe sur tout le profil de filetage poncé à l'arrière. Ainsi, Taraudeuse doit appliquer moins de forces et Blocages des copeaux peut être évité.
Nos Tarauds pour écrou de machine sont des Taraudeuse puissants et fiables pour un enlèvement de copeaux efficace des écrous en une seule étape avec la machine. Les forets à écrous sont particulièrement utilisés dans la production industrielle. Comme ils se caractérisent par une grande efficacité et de faibles coûts de production, ils sont souvent utilisés dans la production en série. Le filetage est taillé à la machine en une seule opération.
La grande qualité de l'acier allié au cobalt HSSE que nous utilisons fait que nos outils sont extrêmement durables et robustes. Grâce à des processus de trempe spéciaux et à des Démarrer répétés, la structure de la dureté est très homogène, ce qui constitue la base idéale pour un véritable BAER Taraud. Ainsi, Résistance et Stabilité Taraud augmentent, ce qui leur permet de rester en service plus longtemps.
Dimensions
| Diamètre |
18 |
|---|---|
| Diamètre nominal en mm |
18 |
| Diamètre nominal en pouces |
0,709 |
| Dimension |
MF 18 x 1,5 |
| Inclinaison |
1,5 |
| Inclinaison en mm |
1,5 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Taraud |
| Matériel |
HSSE blank |
| Norme de filetage |
MF : ISO métrique Filetage fin selon DIN 13 |
| Résistance à la traction à température ambiante |
jusqu'à 800 N/mm² | 22,2 HRC |
| Standard |
Norme d'usine |
| Tolérance |
ISO2/6H |
| Type de produit |
Taraud pour écrou de machine |
16,5 mm
Trou traversant jusqu'à 1 x D
long Coupe rainuré droit
spécial Coupe
Ne se produit presque pas. Les copeaux restent dans les rainures.
Refroidissement extérieur et - Graissage
HSSE blank
jusqu'à 800 N/mm² | 22,2 HRC
ISO2/6H
Applications
- Utilisation générale
- Matériaux faciles à usiner jusqu'à 800 N/mm²
- Aciers non alliés et faiblement alliés
Exemples d'applications
- Filetage de bougie d'allumage M18x1,5
- Filetage de bougies de préchauffage M18x1,5
- compatible avec les filets des bougies d'allumage et de préchauffage de divers fabricants comme BOSCH, NGK, Brisk etc.
Dessin technique
| Carré |
11 mm |
|---|---|
| D1 |
MF 18 x 1,5 |
| D2 |
14 mm |
| Diamètre |
18 |
| L1 |
200 mm |
| L2 |
48 mm |
Application – Exemples de matériaux
| Aciers pour extrusion à froid, aciers de construction, aciers de décolletage | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.1132 | Cq15 | 4 - 20 |
| 1.0037 | S235JR (St37-2) | 4 - 20 |
| 1.0722 | 12SPb20 | 4 - 20 |
| Aciers de construction, aciers de cémentation acier moulé moins de 800 N/mm² | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.0070 | E360 (St70-2) | 3 - 15 |
| 1.7131 | 16MnCr5 | 3 - 15 |
| 1.7218 | GS-25CrMo4 | 3 - 15 |
| Alliages cuivre-zinc (laiton, à copeaux longs) | Vitesse de coupe vc en m/min | |
|---|---|---|
| EN CW 508 L | CuZn37 (Ms63) | 7 - 30 |
Vitesse de coupe vc [m/min]=(diamètre extérieur * π * vitesse de rotation) / 1000
Nombre de tours n [1/min]=(vitesse de coupe en m/min * 1000) / (diamètre extérieur * π)
Programmation de l'avance [mm/min]=Nombre de tours * Inclinaison
Veuillez noter que les vitesses de coupe ci-dessus sont des valeurs indicatives et doivent être adaptées en fonction du graissage et de l'actionnement.
