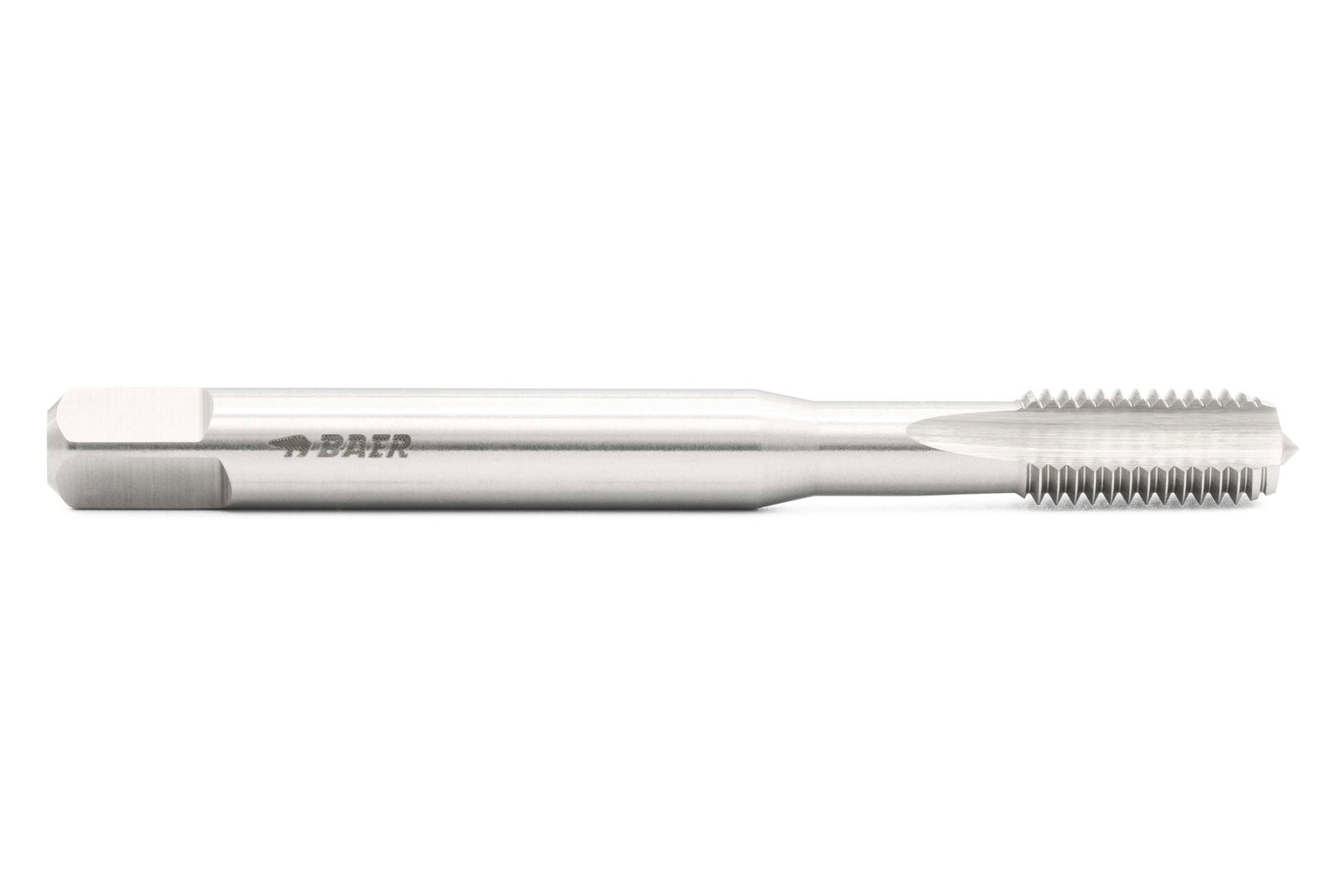

BAER HSSE Tarauds pour machines fonte grise/fonte à graphite sphéroïdal - forme C - M 10 x 1,5
BAER HSSE Tarauds pour machines fonte grise/fonte à graphite sphéroïdal - forme C - M 10 x 1,5
Nos Tarauds pour machines sont des Taraudeuse puissants et fiables pour un enlèvement de copeaux efficace en une seule étape avec la machine. C'est surtout dans la production industrielle que Tarauds pour machines est utilisé. Ils peuvent être utilisés, entre autres, dans les machines CNC, Machines de découpe de filetage, les perceuses sans fil et les Bras de taraudage pneumatiques. Comme ils se distinguent par leur grande efficacité et leurs faibles coûts de production, ils sont souvent utilisés dans la production en série. Le filetage est taillé mécaniquement en une seule opération. Ainsi, le BAER- Tarauds pour machines peut être comparé en principe aux tarauds à une seule coupe, mais il est conçu pour être utilisé avec la machine.
Le Taraud a une tige renforcée selon la norme DIN 371, ce qui signifie que le diamètre de la tige est plus grand que le filet lui-même. Ainsi, Taraud fonctionne de manière plus stable. Cependant, cela limite la longueur de filetage qui peut être coupée avec. Il peut être utilisé pour les trous traversants et les trous borgnes, car le Coupe court et la forme droite de la rainure font en sorte que le copeau reste dans les rainures et ne soit pas évacué.
Chaque matériau présente un Comportement des copeaux individuel . C'est pourquoi Taraud doit posséder les bons Angle de coupe et, pour de meilleurs résultats, une surface spécialement traitée. Ce n'est qu'ainsi que se produit un bon Transport des copeaux et que l'on obtient un filetage ajustable.
La grande qualité de l'acier allié au cobalt HSSE que nous utilisons fait que nos outils sont extrêmement durables et robustes. Grâce à des processus de trempe spéciaux et à la répétition de Démarrer, la structure de la dureté est très homogène, ce qui constitue la base idéale pour un véritable BAER Taraud. Ainsi, Résistance et Stabilité Taraud augmentent, ce qui leur permet de rester en service plus longtemps
Dimensions
| Diamètre |
10 |
|---|---|
| Diamètre nominal en mm |
10 |
| Diamètre nominal en pouces |
0,394 |
| Dimension |
M 10 x 1,5 |
| Inclinaison |
1,5 |
| Inclinaison en mm |
1,5 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Taraud |
| Matériel |
HSSE blank |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Résistance à la traction à température ambiante |
jusqu'à 900 N/mm² | 27,1 HRC |
| Standard |
DIN 371 |
| Tolérance |
ISO2/6H |
| Type de produit |
Tarauds pour machines |
8,5 mm
Passage et Trou borgne jusqu'à 2 x D
Forme C rainurée droite
2-3 Passages
Ne se produit presque pas. Les copeaux restent dans les rainures.
Refroidissement extérieur et - Graissage
HSSE blank
jusqu'à 900 N/mm² | 27,1 HRC
ISO2/6H
Applications
- Fonte grise GG
- Fonte à graphite sphéroïdal GGG
- Alliages de magnésium
Dessin technique
| Carré |
8 mm |
|---|---|
| D1 |
M 10 x 1,5 |
| D2 |
10 mm |
| Diamètre |
10 |
| L1 |
100 mm |
| L2 |
24 mm |
Application – Exemples de matériaux
| Fonte à graphite lamellaire | Vitesse de coupe vc en m/min | |
|---|---|---|
| 0.6010 | EN-GJL 100 (GG-10) | 10 - 20 |
| 0.6020 | EN-GJL 200 (GG-20) | 10 - 18 |
| 0.6030 | EN-GJL 300 (GG-30) | 10 - 18 |
| 0.6040 | EN-GJL Z (GG-40) | 8 - 15 |
| Fonte à graphite sphéroïdal | Vitesse de coupe vc en m/min | |
|---|---|---|
| 0.7040 | EN-GJL-400-15 (GGG-40) | 8 - 13 |
| 0.7060 | EN-GJL-600-3 (GGG-60) | 8 - 13 |
| 0.7080 | EN-GJL-800-2 (GGG-80) | 5 - 10 |
| 0.7677 | GGG-NiCr 30 1 | 8 - 12 |
| Alliages de magnésium | Vitesse de coupe vc en m/min | |
|---|---|---|
| 3.5612 | MgAl 6 Zn | 5 - 10 |
| 3.5912 | MgAl 6 Zn | 5 - 10 |
Vitesse de coupe vc [m/min]=(diamètre extérieur * π * vitesse de rotation) / 1000
Nombre de tours n [1/min]=(vitesse de coupe en m/min * 1000) / (diamètre extérieur * π)
Programmation de l'avance [mm/min]=Nombre de tours * Inclinaison
Veuillez noter que les vitesses de coupe ci-dessus sont des valeurs indicatives et doivent être adaptées en fonction du graissage et de l'actionnement.
