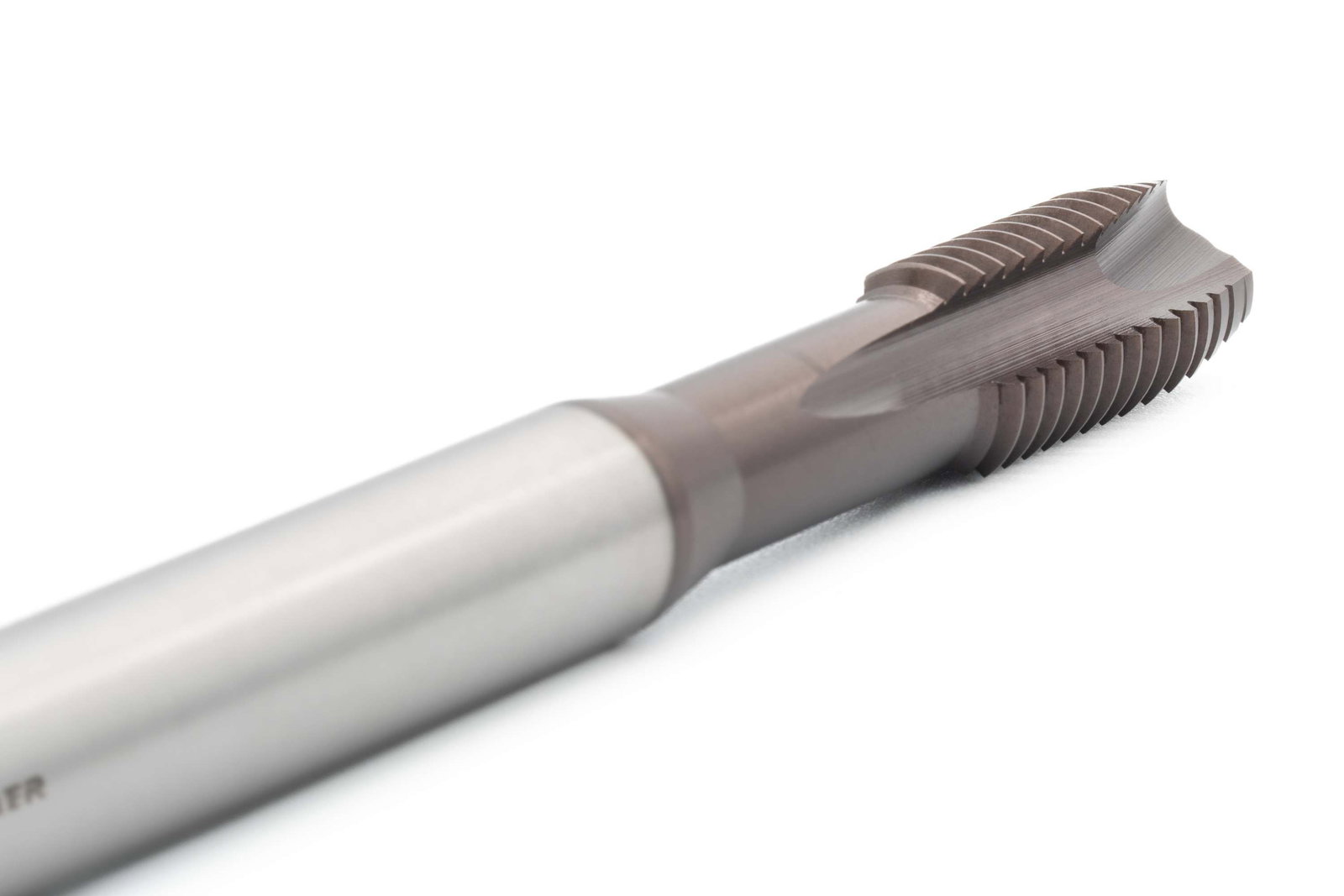

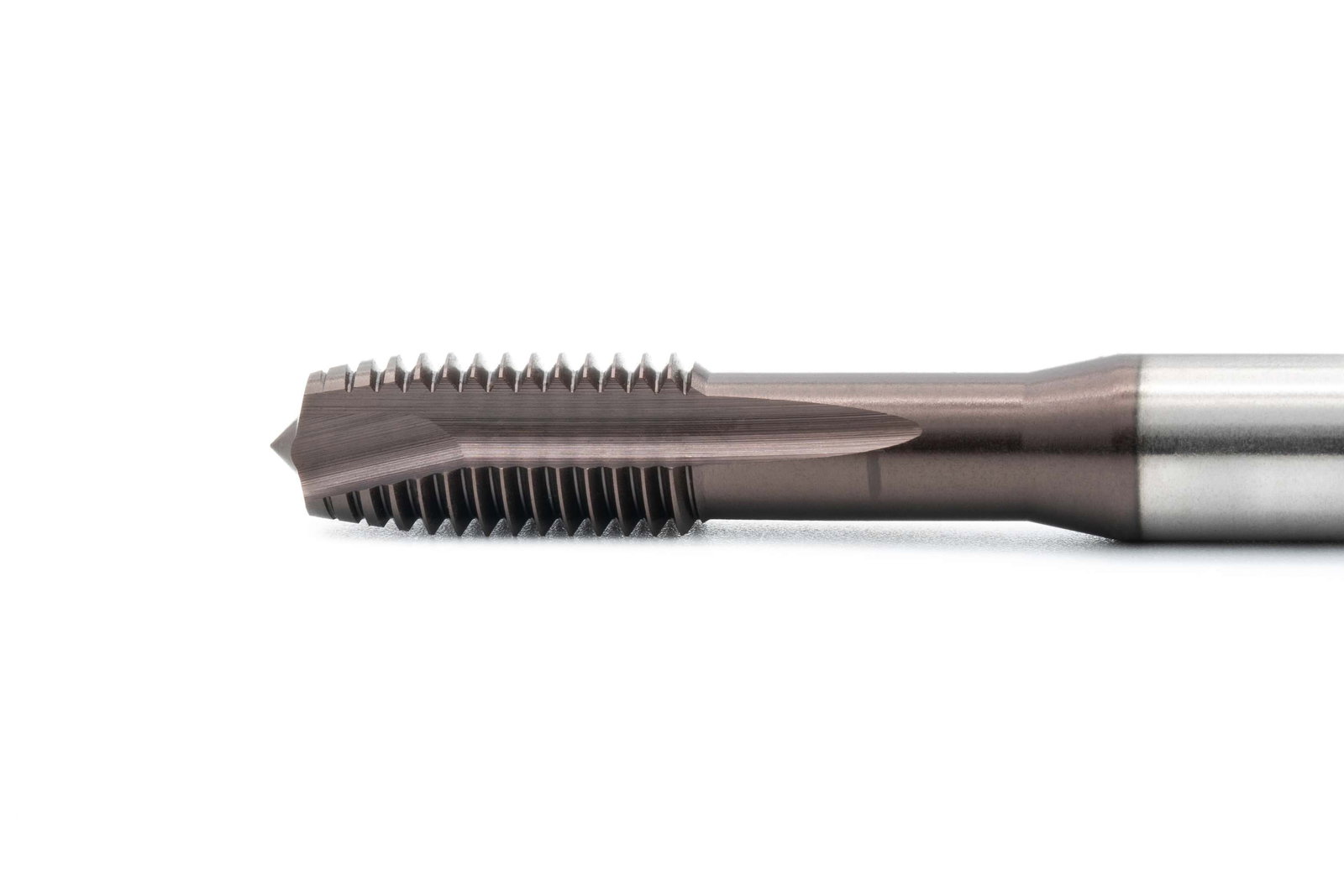

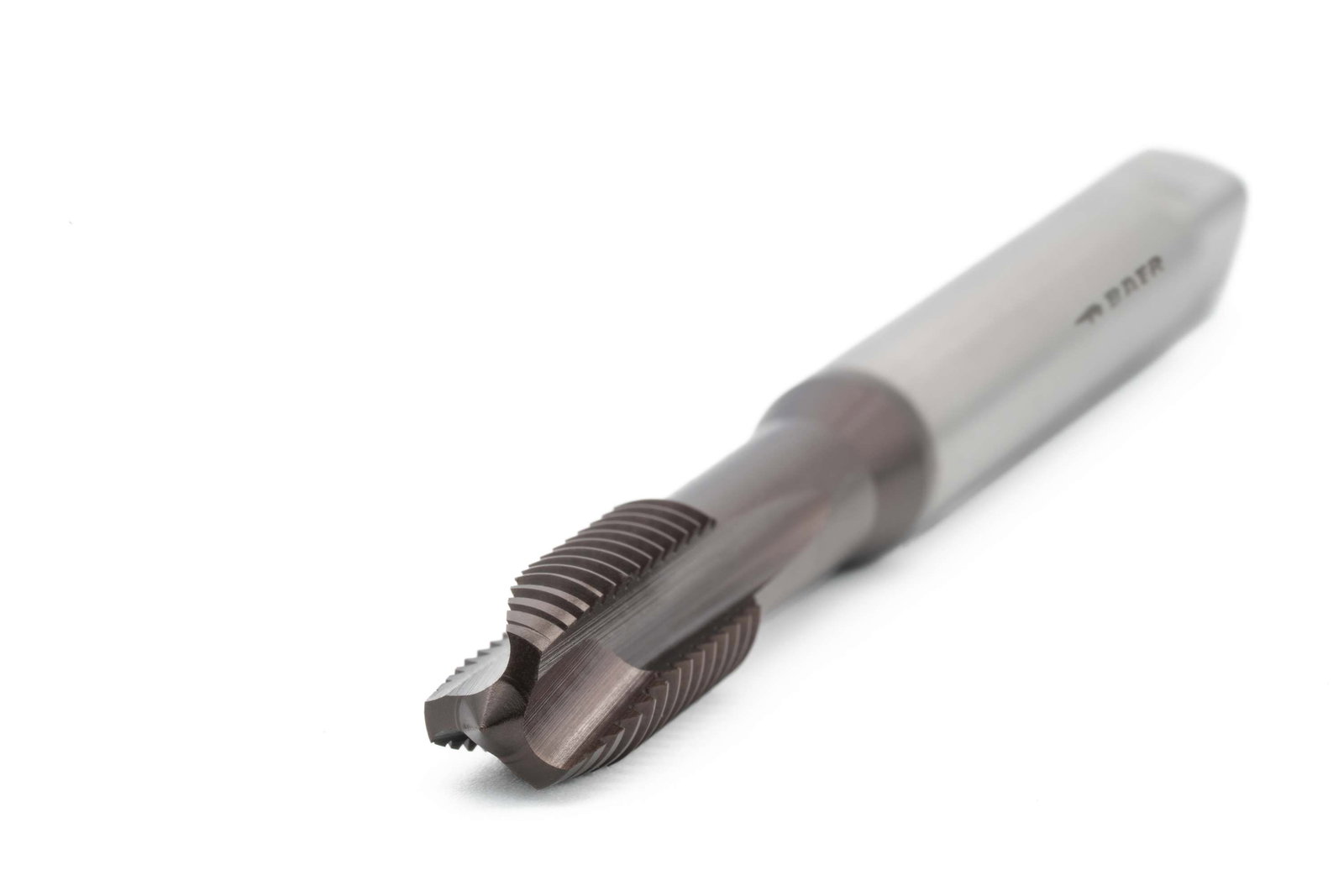

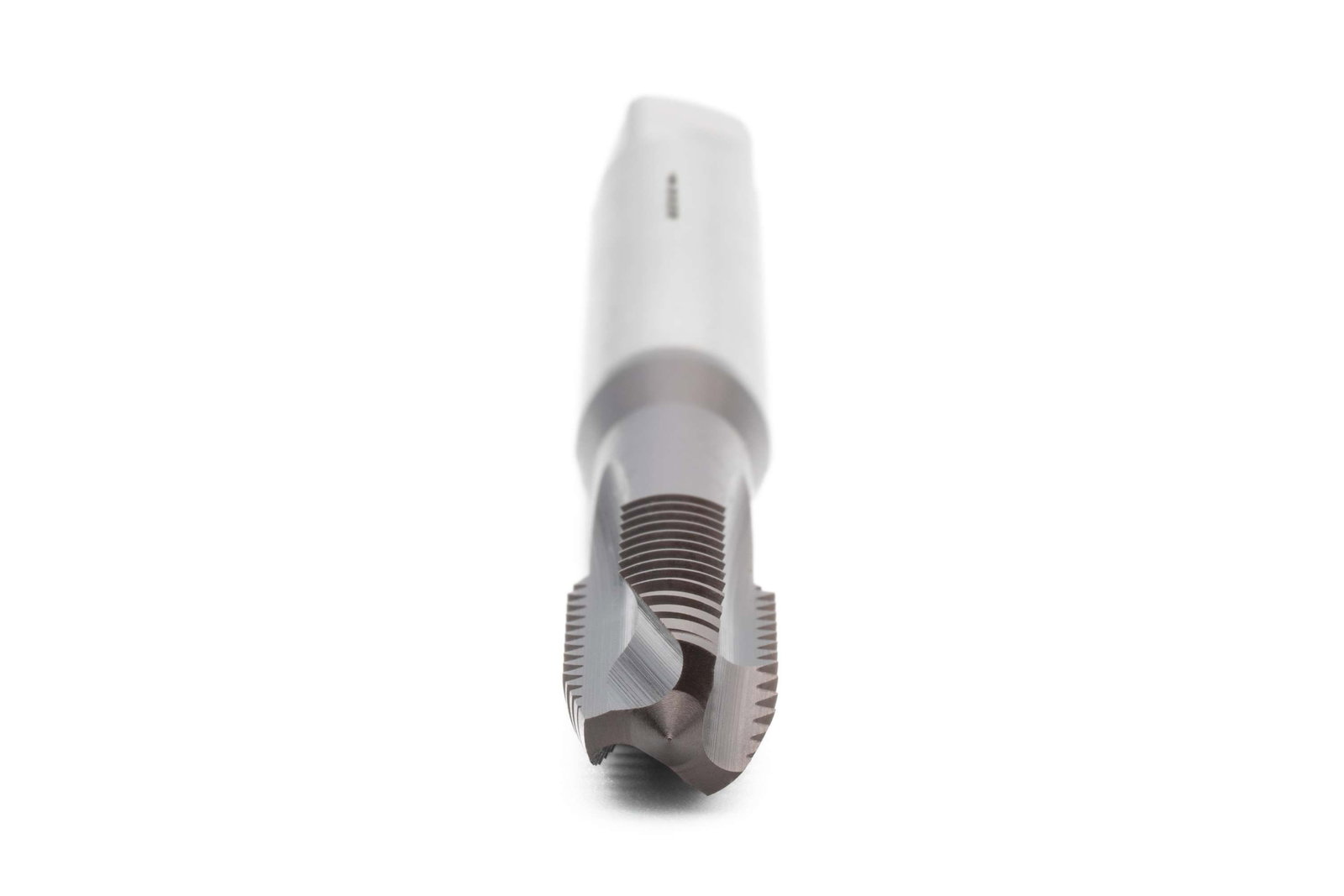

BAER HSSE- TiAlN Taraud Forme B - UNF 3/8 x 24 - DIN 371 Acier inoxydable


Nos tarauds machine sont des outils puissants et fiables pour un Usinage efficace en une seule passe avec la machine. Les tarauds machine sont utilisés notamment dans la fabrication industrielle. Ils peuvent être utilisés, entre autres, sur des machines CNC, des Machines de découpe de filetage, des Visseuses sans fil et des bras de taraudage pneumatiques. Grâce à leur grande efficacité et à leurs faibles coûts de production, ils sont souvent employés en production de série. Le filetage est réalisé à la machine en une seule opération. Ainsi, bien que le taraud machine BAER soit en principe comparable aux Tarauds à incision, il est conçu pour être utilisé avec la machine.
Le Taraud possède une tige renforcée selon DIN 371. Cela signifie que le diamètre de la tige est supérieur à celui du filetage. Le Taraud tourne ainsi avec plus de Stabilité. En contrepartie, cela limite la longueur de filetage réalisable. Il peut être utilisé pour les Trous traversants, car la longue entrée, les goujures droites et la pointe en spirale assurent l'évacuation du Copeau vers l'avant, hors du trou.
Chaque matériau présente un comportement de Copeau qui lui est propre. C'est pourquoi les Tarauds doivent avoir l'Angle de coupe adapté et – pour des résultats encore meilleurs – une surface spécialement traitée. C'est la seule façon d'obtenir un bon Transport des copeaux et de réaliser un filetage conforme au Calibre.
La haute qualité de l'acier HSSE allié au cobalt que nous utilisons garantit des outils extrêmement durables et robustes. Grâce à des procédés de trempe spéciaux et à des Revenus répétés, la structure de dureté est très homogène, ce qui constitue la base idéale d'un véritable Taraud BAER. Cela augmente la Ténacité et la Stabilité des Tarauds, qui restent ainsi plus longtemps en service.
Le revêtement TiAlN résiste mieux au frottement et à la chaleur et offre donc des avantages de performance à haute température, avec peu de possibilités de Refroidissement (par exemple pour de petites Dimensions de construction et des trous profonds) et à des Vitesses de coupe plus élevées (supérieures à 60 m/min). Le TiAlN présente également des avantages pour l'Usinage de matériaux difficilement usinables et sujets à l'usure, et peut aussi être utilisé à sec dans une certaine mesure. Le revêtement des outils TiAlN peut être refait jusqu'à 5 fois sans retirer l'ancien revêtement

Dimensions

Carré 8 mm
Diamètre 3/8
Diamètre nominal en mm 9,525
Diamètre nominal en pouces 0,375
Dimension UNF 3/8 x 24
Pas 24
Pas en mm 1,058

Caractéristiques

Direction A droite
Groupe de produits Taraud
Matériel HSSE TiAlN
Norme de filetage UNF: Américain Filetage fin Unified National Fine selon ANSI B1.1
Résistance à la traction à température ambiante jusqu'à 1300 N/mm² | 41 HRC
Standard DIN 371
Tolérance 2B
Type de produit Tarauds pour machines

Informations techniques - Tarauds

Représentation schématique de Diamètre d'avant-trou
Diamètre d'avant-trou
8,5 mm
Représentation schématique de  Type de trou
Type de trou
Trou traversant jusqu'à 2,5 x D
Représentation schématique de Forme / Géométrie
Forme / Géométrie
Forme B avec entrée hélicoïdale
Représentation schématique de  Coupe
Coupe
4-5 Passages
Représentation schématique de  Élimination des copeaux
Élimination des copeaux
Les copeaux sont évacués vers le bas dans le sens de la coupe
Représentation schématique de  Refroidissement
Refroidissement
Refroidissement extérieur et - Graissage
Représentation schématique de Matériel
Matériel
HSSE TiAlN
Représentation schématique de Résistance à la traction à température ambiante
Résistance à la traction à température ambiante
jusqu'à 1300 N/mm² | 41 HRC
Représentation schématique de Tolérance: 2B
Tolérance
2B

Applications

  • Aciers inoxydables, Aciers inoxydables, INOX, V2A, V4A
  • Matériaux difficiles à usiner jusqu'à 1200 maximum N/mm²
  • Aciers de traitement alliés, fonte à graphite sphéroïdal, Fonte malléable
  • Alliages d'aluminium coulés et corroyés Si<5% (à copeaux longs)
  • Alliages de cuivre et laiton (à copeaux longs)

Dessin technique

Dessin technique taraud à queue renforcée
Carré 8 mm
D1 UNF 3/8 x 24
D2 10 mm
Diamètre 3/8
L1 90 mm
L2 15 mm

Application – Exemples de matériaux

Aciers inoxydables (ferritique, austénitique, martensitique) Vitesse de coupe vc en m/min
1.4104 X14CrMoS17 10 - 12
1.4301 X5CrNi18-10 (V2A) 10 - 12
1.4571 X6CrNiMoTi17-12-2 (V4A) 10 - 12
1.4005 X12CrS13 6 - 8
Aciers de construction, aciers de cémentation Vitesse de coupe vc en m/min
1.0050 St50-2 30 - 35
1.0401 C15 25 - 30
1.7147 20MnCr5 30 - 35
1.5919 15CrNi6 30 - 35
Aciers alliés, aciers trempés et revenus Vitesse de coupe vc en m/min
1.8515 31CrMo12 5 - 10
1.0503 C45 25 - 30
1.7218 25CrMo4 5 - 25
1.6511 36CrNiMo4 5 - 25
Fonte à graphite sphéroïdal, fonte malléable Vitesse de coupe vc en m/min
EN-JS-1030 EN-GJS-400-15 (GGG40) 20 - 25
EN-JS-1070 EN-GJS-700-2 (GGG70) 20 - 25
EN-JM-1010 EN-GJMW-350-4 (GTW-35) 20 - 25
EN-JM-1140 EN-GJMB-450-6 (GTS-45) 20 - 25
Aluminium pur, alliages d'aluminium coulés et corroyés Si < 5% (copeaux longs) Vitesse de coupe vc en m/min
Al99,5 EN AW-1050 30 - 40
AlMgSi EN AW-6060 30 - 40
AlZn5Mg3Cu EN AW-7022 30 - 40
AlMg5 EN AC-51300 15 - 18
Alliages de cuivre, laiton (copeaux longs) Vitesse de coupe vc en m/min
E-Cu 57 EN CW400A 15 - 18
CuZn37 EN CW 508 L (Ms58) 15 - 18

Vitesse de coupe vc [m/min]=(diamètre extérieur * π * vitesse de rotation) / 1000

Nombre de tours n [1/min]=(vitesse de coupe en m/min * 1000) / (diamètre extérieur * π)

Programmation de l'avance [mm/min]=Nombre de tours * Inclinaison

Veuillez noter que les vitesses de coupe ci-dessus sont des valeurs indicatives et doivent être adaptées en fonction du graissage et de l'actionnement.
