BAER HSSE- TiAlN Taraud Forme B - UNF No. 8 x 36 - DIN 371 Acier inoxydable
En stock
- Commandez dans les 8 h 50 min
- Expédition aujourd'hui
- Livraison estimée jeu. 19 nov. – ven. 20 nov.
- Livraison express en Allemagne : commandez avant 13:00, livraison demain

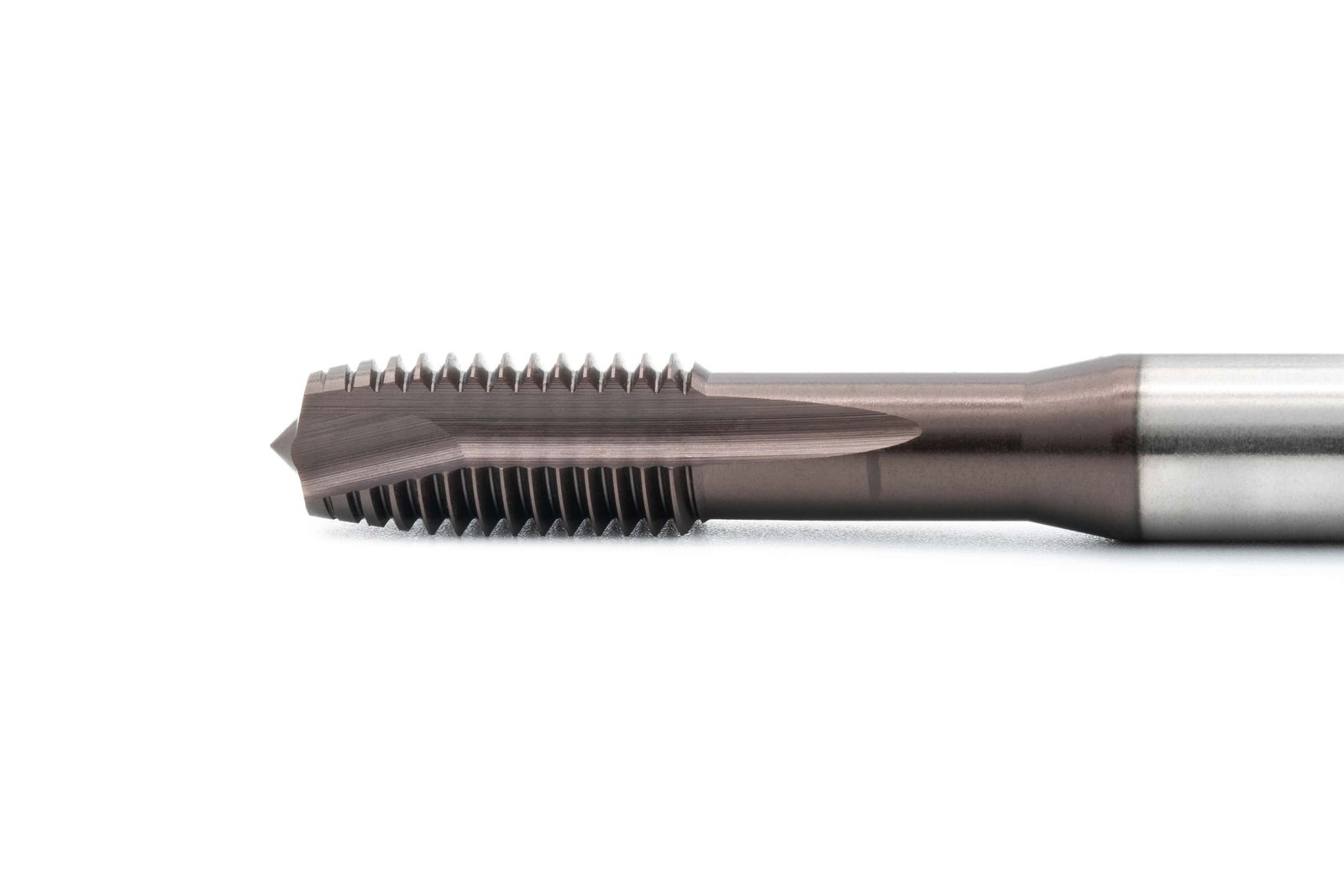

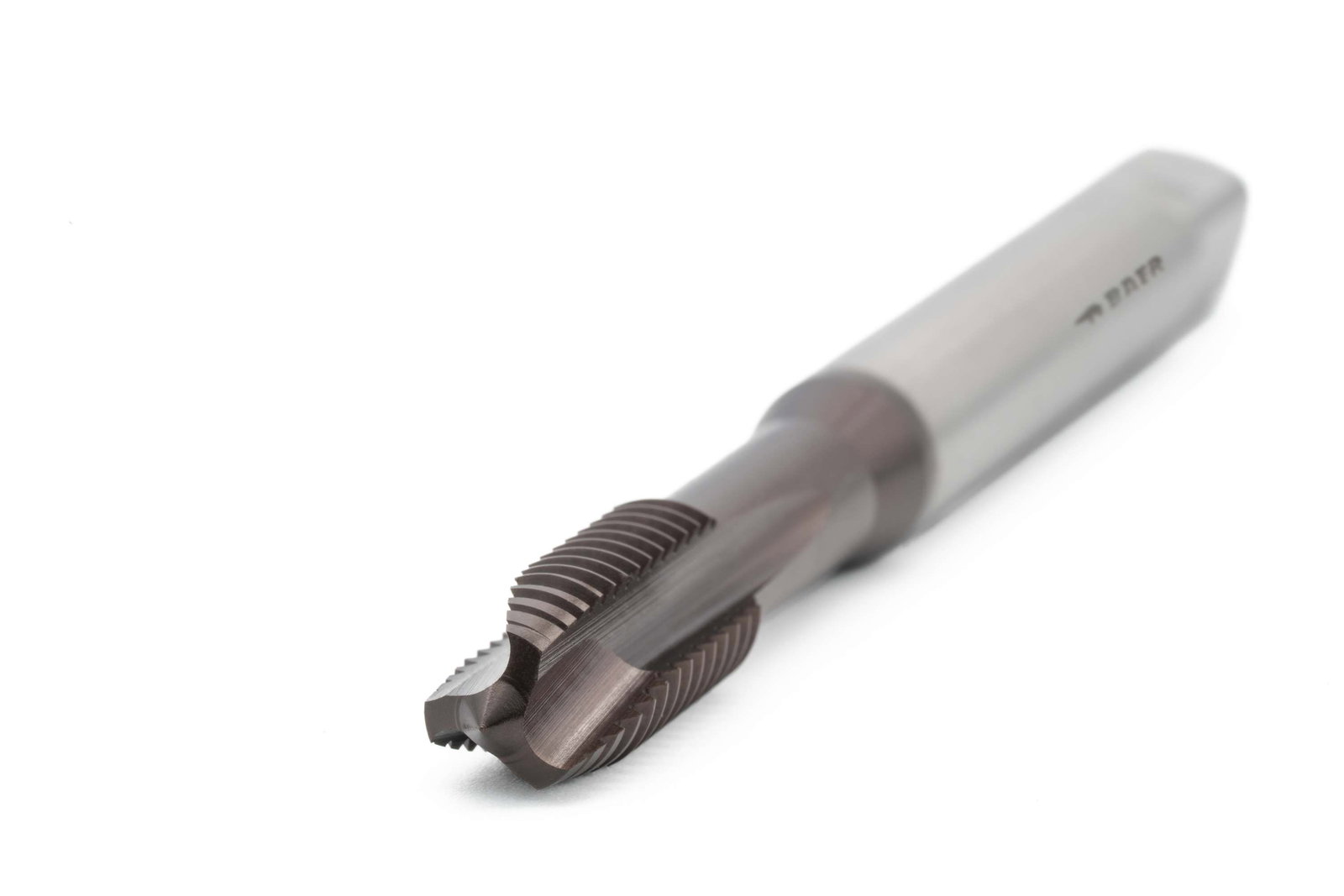

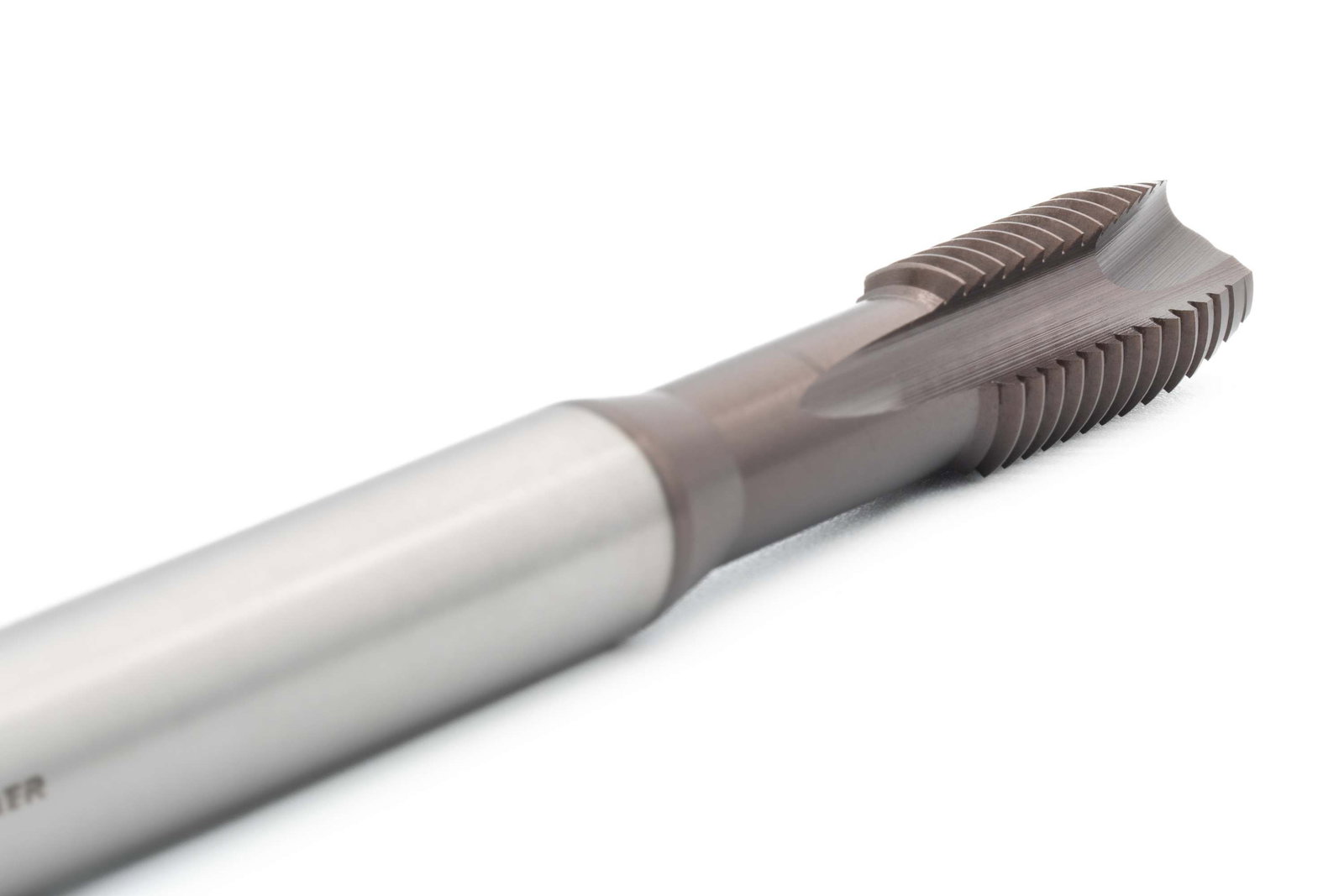

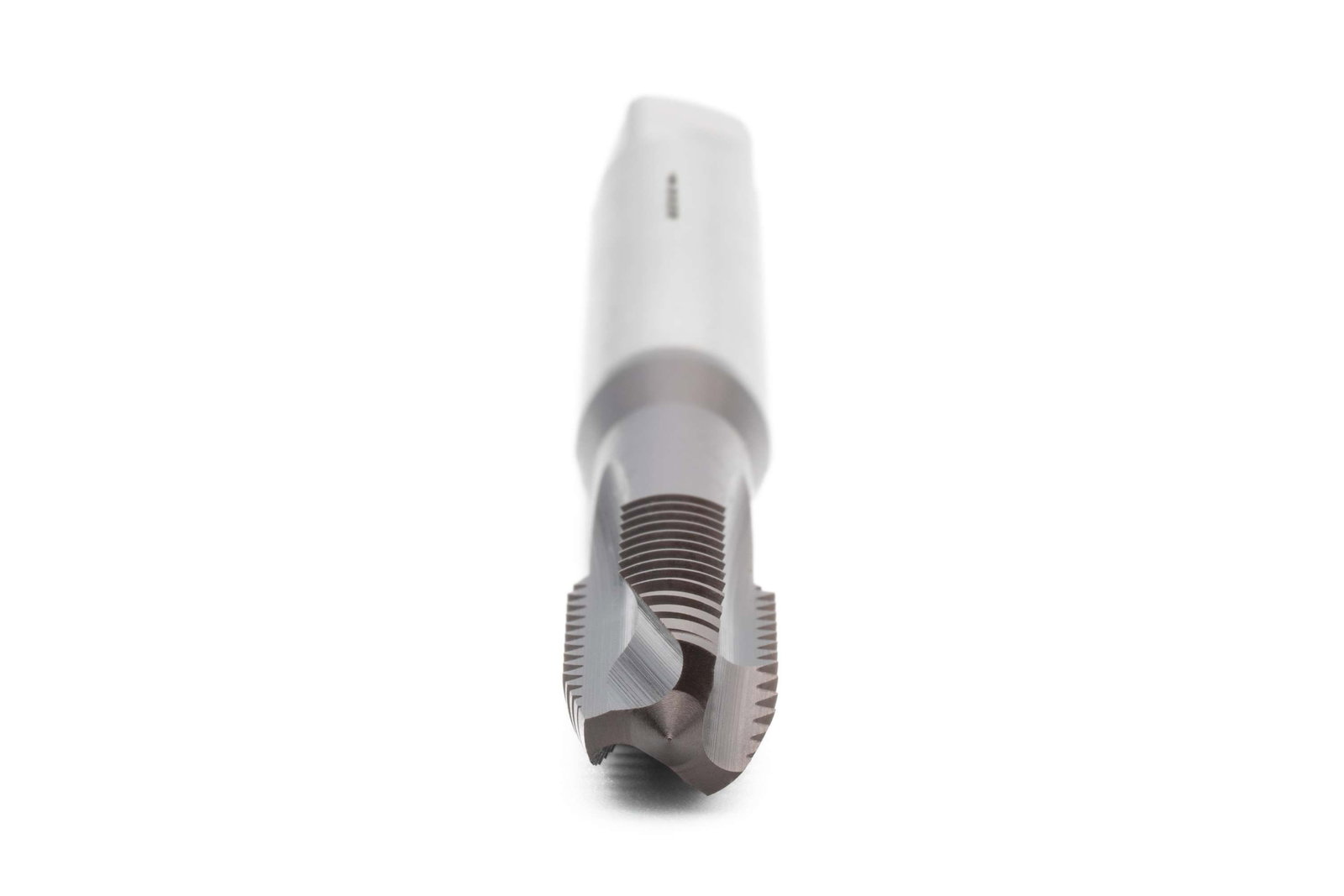

BAER HSSE- TiAlN Taraud Forme B - UNF No. 8 x 36 - DIN 371 Acier inoxydable
Nos tarauds machine sont des outils puissants et fiables pour un Usinage efficace en une seule passe avec la machine. Les tarauds machine sont utilisés notamment dans la fabrication industrielle. Ils peuvent être utilisés, entre autres, sur des machines CNC, des Machines de découpe de filetage, des Visseuses sans fil et des bras de taraudage pneumatiques. Grâce à leur grande efficacité et à leurs faibles coûts de production, ils sont souvent employés en production de série. Le filetage est réalisé à la machine en une seule opération. Ainsi, bien que le taraud machine BAER soit en principe comparable aux Tarauds à incision, il est conçu pour être utilisé avec la machine.
Le Taraud possède une tige renforcée selon DIN 371. Cela signifie que le diamètre de la tige est supérieur à celui du filetage. Le Taraud tourne ainsi avec plus de Stabilité. En contrepartie, cela limite la longueur de filetage réalisable. Il peut être utilisé pour les Trous traversants, car la longue entrée, les goujures droites et la pointe en spirale assurent l'évacuation du Copeau vers l'avant, hors du trou.
Chaque matériau présente un comportement de Copeau qui lui est propre. C'est pourquoi les Tarauds doivent avoir l'Angle de coupe adapté et – pour des résultats encore meilleurs – une surface spécialement traitée. C'est la seule façon d'obtenir un bon Transport des copeaux et de réaliser un filetage conforme au Calibre.
La haute qualité de l'acier HSSE allié au cobalt que nous utilisons garantit des outils extrêmement durables et robustes. Grâce à des procédés de trempe spéciaux et à des Revenus répétés, la structure de dureté est très homogène, ce qui constitue la base idéale d'un véritable Taraud BAER. Cela augmente la Ténacité et la Stabilité des Tarauds, qui restent ainsi plus longtemps en service.
Le revêtement TiAlN résiste mieux au frottement et à la chaleur et offre donc des avantages de performance à haute température, avec peu de possibilités de Refroidissement (par exemple pour de petites Dimensions de construction et des trous profonds) et à des Vitesses de coupe plus élevées (supérieures à 60 m/min). Le TiAlN présente également des avantages pour l'Usinage de matériaux difficilement usinables et sujets à l'usure, et peut aussi être utilisé à sec dans une certaine mesure. Le revêtement des outils TiAlN peut être refait jusqu'à 5 fois sans retirer l'ancien revêtement
Dimensions
| Carré |
3,4 mm |
|---|---|
| Diamètre |
No. 8 |
| Diamètre nominal en mm |
4,166 |
| Diamètre nominal en pouces |
0,164 |
| Dimension |
UNF No. 8 x 36 |
| Pas |
36 |
| Pas en mm |
0,705 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Taraud |
| Matériel |
HSSE TiAlN |
| Norme de filetage |
UNF: Américain Filetage fin Unified National Fine selon ANSI B1.1 |
| Résistance à la traction à température ambiante |
jusqu'à 1300 N/mm² | 41 HRC |
| Standard |
DIN 371 |
| Tolérance |
2B |
| Type de produit |
Tarauds pour machines |
Informations techniques - Tarauds
3,5 mm
Trou traversant jusqu'à 2,5 x D
Forme B avec entrée hélicoïdale
4-5 Passages
Les copeaux sont évacués vers le bas dans le sens de la coupe
Refroidissement extérieur et - Graissage
HSSE TiAlN
jusqu'à 1300 N/mm² | 41 HRC
2B
Applications
- Aciers inoxydables, Aciers inoxydables, INOX, V2A, V4A
- Matériaux difficiles à usiner jusqu'à 1200 maximum N/mm²
- Aciers de traitement alliés, fonte à graphite sphéroïdal, Fonte malléable
- Alliages d'aluminium coulés et corroyés Si<5% (à copeaux longs)
- Alliages de cuivre et laiton (à copeaux longs)
Dessin technique
| Carré |
3,4 mm |
|---|---|
| D1 |
UNF No. 8 x 36 |
| D2 |
4,5 mm |
| Diamètre |
No. 8 |
| L1 |
63 mm |
| L2 |
12 mm |
Application – Exemples de matériaux
| Aciers inoxydables (ferritique, austénitique, martensitique) | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.4104 | X14CrMoS17 | 10 - 12 |
| 1.4301 | X5CrNi18-10 (V2A) | 10 - 12 |
| 1.4571 | X6CrNiMoTi17-12-2 (V4A) | 10 - 12 |
| 1.4005 | X12CrS13 | 6 - 8 |
| Aciers de construction, aciers de cémentation | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.0050 | St50-2 | 30 - 35 |
| 1.0401 | C15 | 25 - 30 |
| 1.7147 | 20MnCr5 | 30 - 35 |
| 1.5919 | 15CrNi6 | 30 - 35 |
| Aciers alliés, aciers trempés et revenus | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.8515 | 31CrMo12 | 5 - 10 |
| 1.0503 | C45 | 25 - 30 |
| 1.7218 | 25CrMo4 | 5 - 25 |
| 1.6511 | 36CrNiMo4 | 5 - 25 |
| Fonte à graphite sphéroïdal, fonte malléable | Vitesse de coupe vc en m/min | |
|---|---|---|
| EN-JS-1030 | EN-GJS-400-15 (GGG40) | 20 - 25 |
| EN-JS-1070 | EN-GJS-700-2 (GGG70) | 20 - 25 |
| EN-JM-1010 | EN-GJMW-350-4 (GTW-35) | 20 - 25 |
| EN-JM-1140 | EN-GJMB-450-6 (GTS-45) | 20 - 25 |
| Aluminium pur, alliages d'aluminium coulés et corroyés Si < 5% (copeaux longs) | Vitesse de coupe vc en m/min | |
|---|---|---|
| Al99,5 | EN AW-1050 | 30 - 40 |
| AlMgSi | EN AW-6060 | 30 - 40 |
| AlZn5Mg3Cu | EN AW-7022 | 30 - 40 |
| AlMg5 | EN AC-51300 | 15 - 18 |
| Alliages de cuivre, laiton (copeaux longs) | Vitesse de coupe vc en m/min | |
|---|---|---|
| E-Cu 57 | EN CW400A | 15 - 18 |
| CuZn37 | EN CW 508 L (Ms58) | 15 - 18 |
Vitesse de coupe vc [m/min]=(diamètre extérieur * π * vitesse de rotation) / 1000
Nombre de tours n [1/min]=(vitesse de coupe en m/min * 1000) / (diamètre extérieur * π)
Programmation de l'avance [mm/min]=Nombre de tours * Inclinaison
Veuillez noter que les vitesses de coupe ci-dessus sont des valeurs indicatives et doivent être adaptées en fonction du graissage et de l'actionnement.
