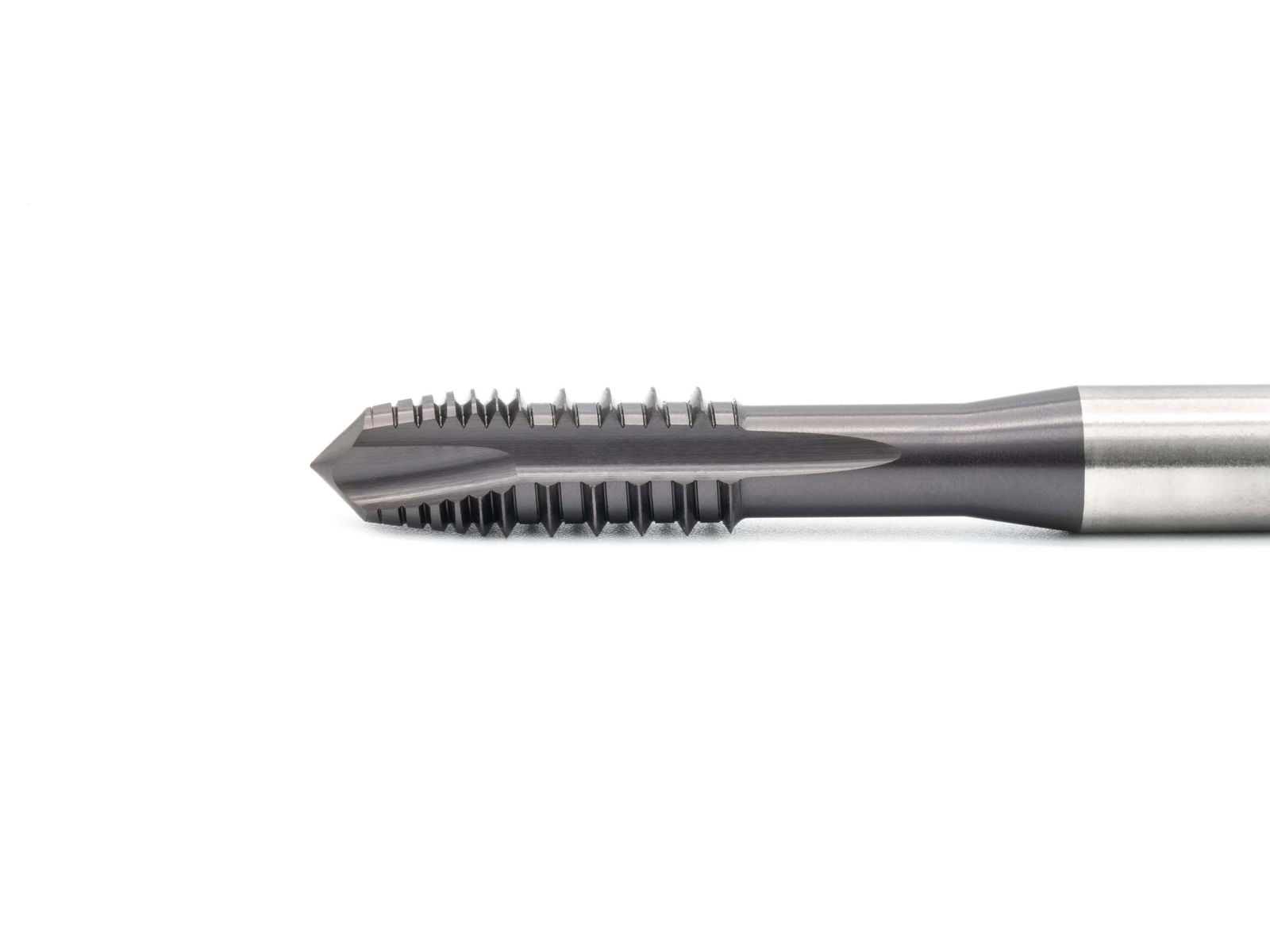

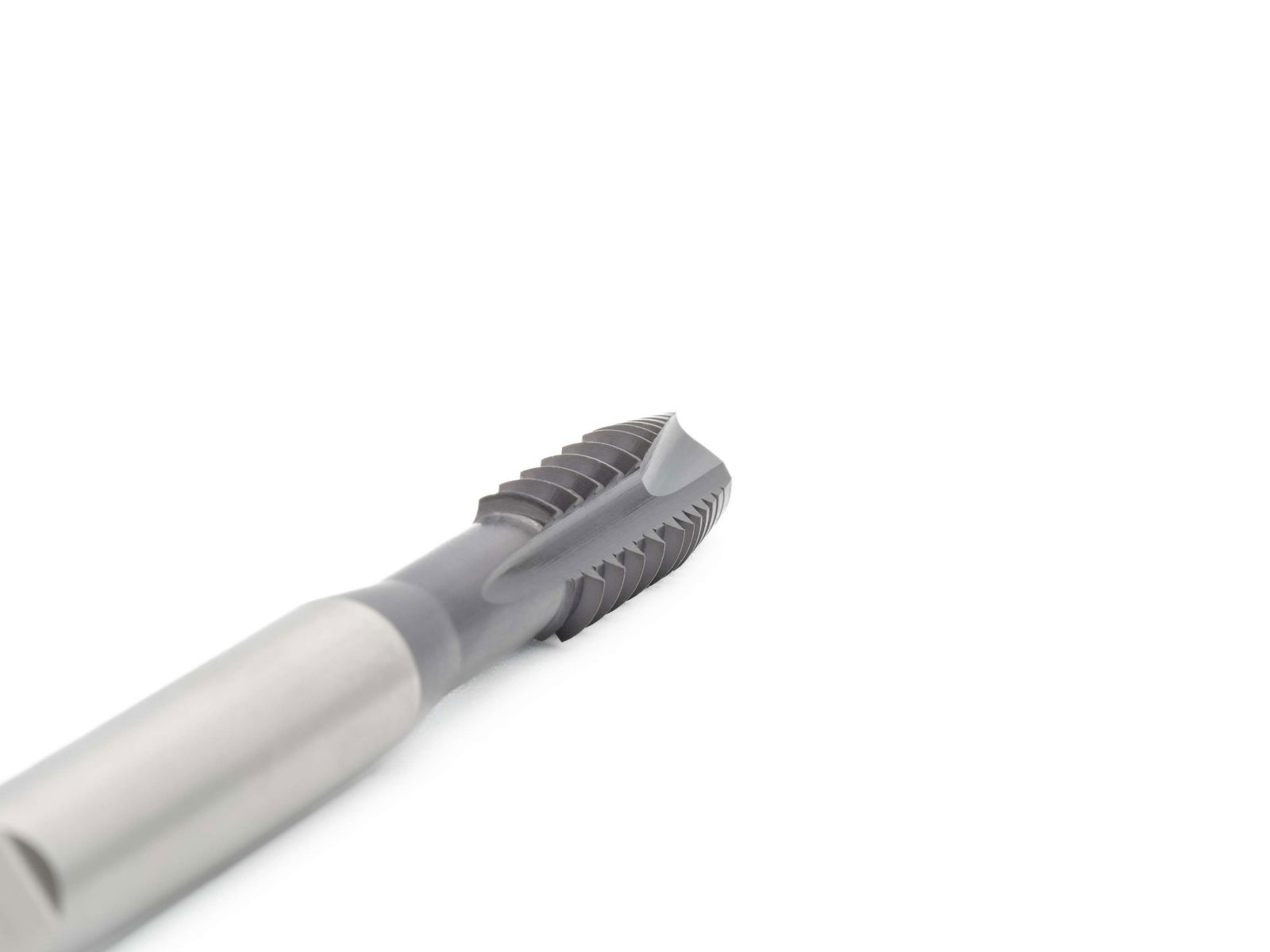

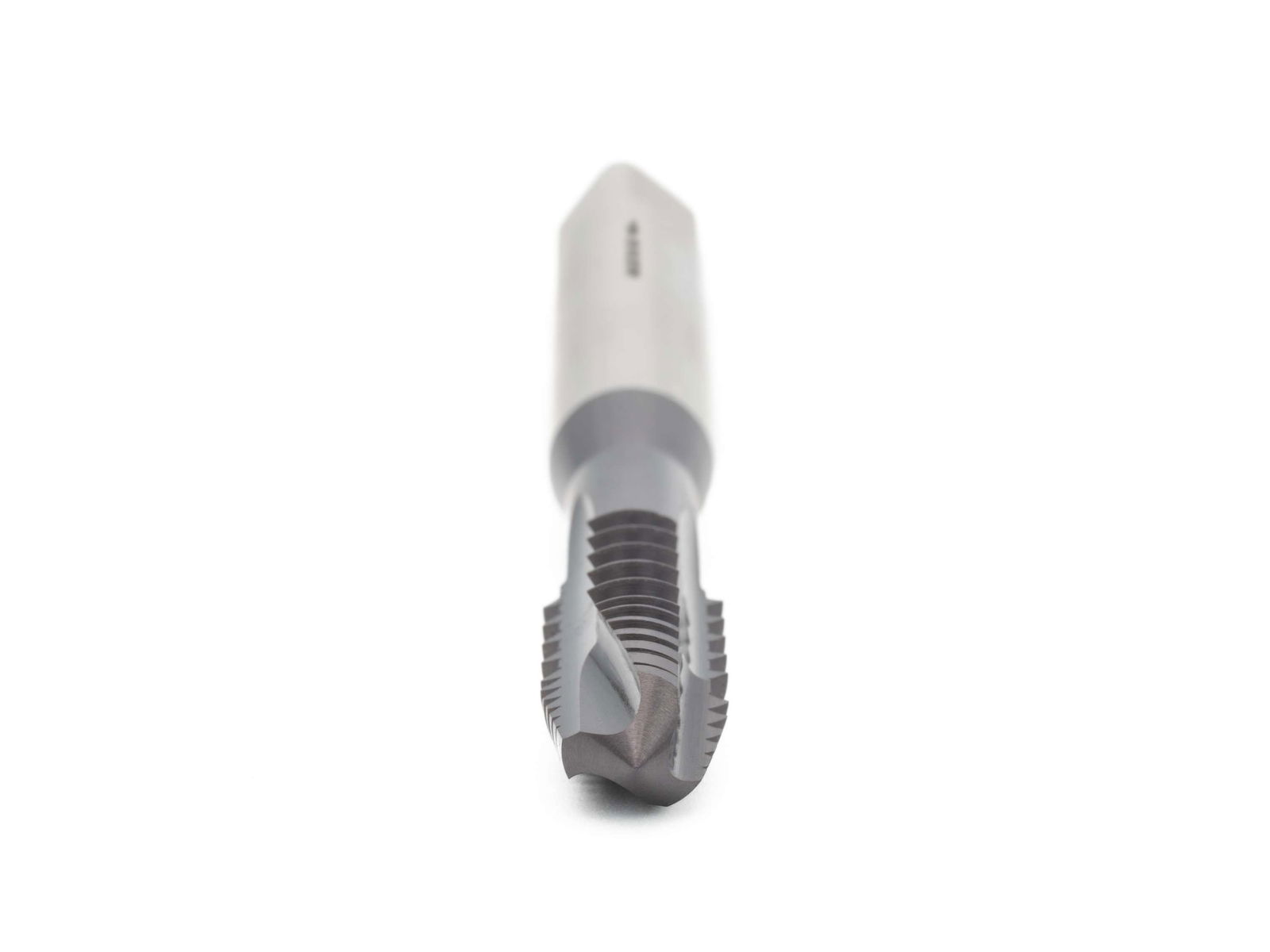

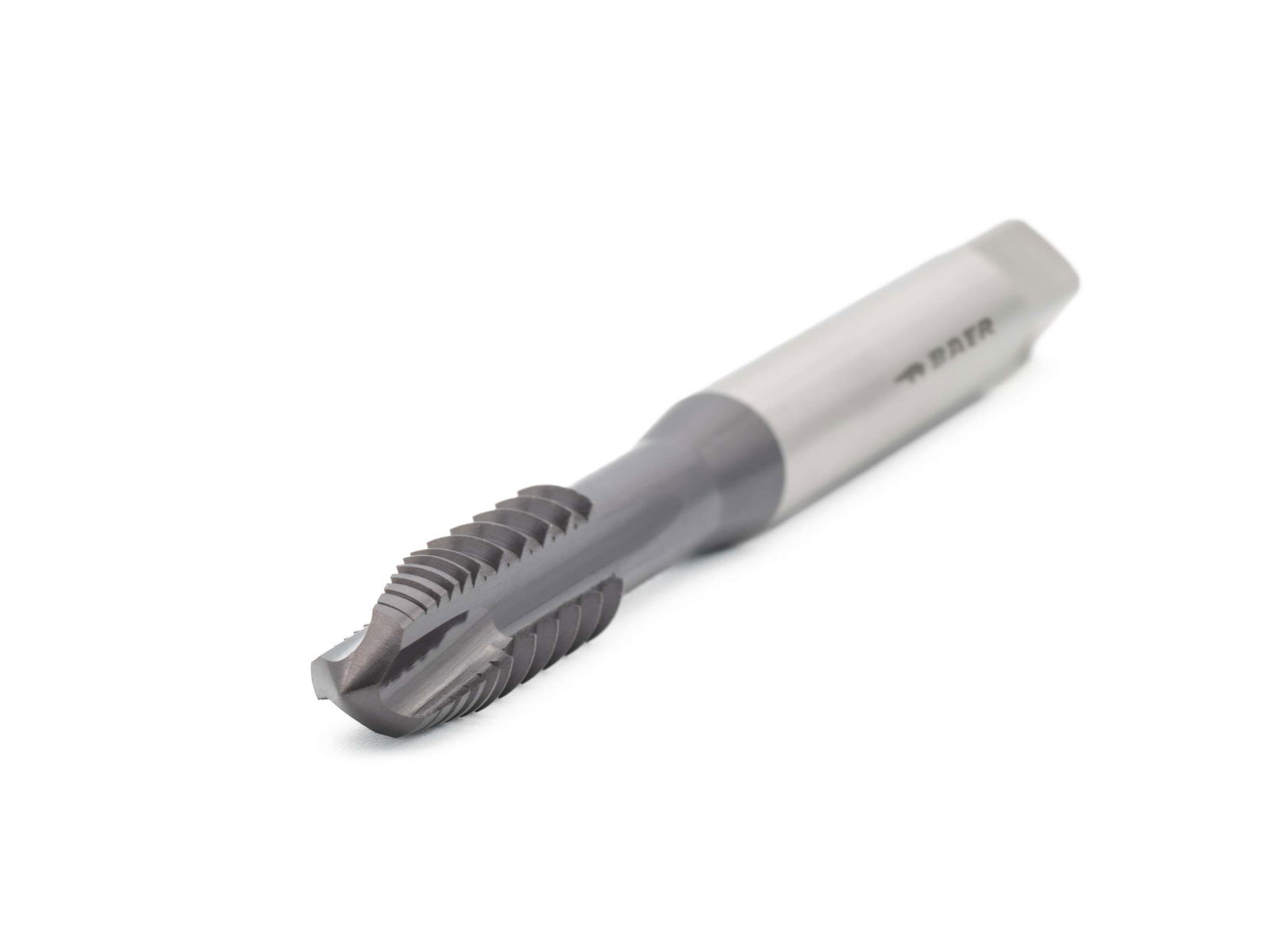

BAER HSSE- TiAlN Tarauds pour machines Forme B - M 3 x 0,5 - DIN 371 Métaux légers

Name: BAER HSSE- TiAlN Tarauds pour machines Forme B - M 3 x 0,5 - DIN 371 Métaux légers
Brand: BAER
SKU: 110407001
Price: 17.49 EUR
Availability: InStock

17,49 €*

Prix TVA incluse plus frais de livraison

En stock

Commande jusqu'à demain 12:50 horloge

EAN 4058462025884

Numéro d'article 110407001

PDF Angebot erstellen

PDF Angebot für diesen Artikel erstellen Tip: Legen Sie mehrere Artikel in den Warenkorb und fordern Sie dort das Angebot an. Eingeloggte Benutzer erhalten ein individualisiertes Angebot.

Informations de produit

BAER HSSE- TiAlN Tarauds pour machines Forme B - M 3 x 0,5 - DIN 371 Métaux légers

Nos Tarauds pour machines sont des Taraudeuse puissants et fiables pour un enlèvement de copeaux efficace en une seule étape avec la machine. C'est surtout dans la production industrielle que Tarauds pour machines est utilisé. Ils peuvent être utilisés, entre autres, dans les machines CNC, Machines de découpe de filetage, les perceuses sans fil et les Bras de taraudage pneumatiques. Comme ils se distinguent par leur grande efficacité et leurs faibles coûts de production, ils sont souvent utilisés dans la production en série. Le filetage est taillé mécaniquement en une seule opération. Ainsi, le BAER- Tarauds pour machines peut être comparé en principe à des tarauds à une seule coupe, mais il est conçu pour être utilisé avec la machine.
Le Taraud a une tige renforcée selon la norme DIN 371, ce qui signifie que le diamètre de la tige est plus grand que le filet lui-même. Ainsi, Taraud fonctionne de manière plus stable. Cependant, cela limite la longueur de filetage qui peut être coupée avec. Elle peut être utilisée pour les trous traversants, car le long Coupe, la forme droite de la rainure et le Coupe hélicoïdale font en sorte que le copeau soit transporté vers l'avant du trou.
Chaque matériau présente un Comportement des copeaux individuel . C'est pourquoi Taraud doit posséder les bons Angle de coupe et, pour de meilleurs résultats, une surface spécialement traitée. Ce n'est qu'ainsi que se produit un bon Transport des copeaux et que l'on obtient un filetage ajustable.
La grande qualité de l'acier allié au cobalt HSSE que nous utilisons fait que nos outils sont extrêmement durables et robustes. Grâce à des processus de trempe spéciaux et à la répétition de Démarrer, la structure de la dureté est très homogène, ce qui constitue la base idéale pour un véritable BAER Taraud. Ainsi, Résistance et Stabilité Taraud augmentent, ce qui leur permet de rester en service plus longtemps.
Le revêtement TiAlN est plus résistant à la friction et à la chaleur et offre donc des avantages en termes de performances à des températures élevées, avec peu de possibilités de refroidissement (comme pour les petites dimensions et les trous profonds) et des Vitesses de coupe plus rapides (plus de 60 m/min). TiAlN présente également des avantages pour l'usinage de matériaux difficiles à usiner et à user, et peut être utilisé à sec de manière limitée. Les revêtements ultérieurs des outils TiAlN sont possibles jusqu'à 5 fois sans enlever l'ancien revêtement

Dimensions

Diamètre	3
Diamètre nominal en mm	3
Diamètre nominal en pouces	0,118
Dimension	M 3 x 0,5
Inclinaison	0,5
Inclinaison en mm	0,5

Caractéristiques

Direction	A droite
Groupe de produits	Taraud
Matériel	HSSE TiAlN
Norme de filetage	M : Métrique ISO- Filetage standard selon DIN 13
Résistance à la traction à température ambiante	jusqu'à 700 N/mm²
Standard	DIN 371
Tolérance	ISO2/6H
Type de produit	Tarauds pour machines

Diamètre d'avant-trou
2,5 mm

Image Type de trou: https://media.baer.tools/media/vector/86/08/96/durchgangsloch.svg

Type de trou
Trou traversant jusqu'à 2,5 x D

Image Forme: https://media.baer.tools/media/vector/89/22/a4/gewindebohrer_gerade_nuten_schaelanschnitt.svg

Forme / Géométrie
Forme B avec Coupe hélicoïdale

Image Coupe: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg

Coupe
4-5 Passages

Élimination des copeaux
Les copeaux sont évacués vers le bas dans le sens de la coupe

Image Refroidissement: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg

Refroidissement
Refroidissement extérieur et - Graissage

Image Matériel: https://media.baer.tools/media/vector/1c/ec/93/gewindebohrer_beschichtung_ TiAlN.svg

Matériel
HSSE TiAlN

Image Résistance à la traction: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg

Résistance à la traction à température ambiante
jusqu'à 700 N/mm²

Tolérance
ISO2/6H

Applications

Aiguillages magnétiques
Aluminium pur, alliages d'aluminium coulés et corroyés Si<5% (copeaux longs)
Cuivre pur, alliages de cuivre et laiton (copeaux longs)

Dessin technique

Carré	2,7 mm
D1	M 3 x 0.5
D2	3,5 mm
Diamètre	3
L1	56 mm
L2	10 mm

Application – Exemples de matériaux

Aluminium pur, alliages d'aluminium coulés et corroyés Si < 5% (copeaux longs)		Vitesse de coupe v_c en m/min
Al99,5	EN AW-1050	30 - 40
AlMgSi	EN AW-6060	30 - 40
AlZn5Mg3Cu	EN AW-7022	30 - 40
AlMg5	EN AC-51300	30 - 40

Cuivre pur, alliages de cuivre, laiton (à copeaux longs)		Vitesse de coupe v_c en m/min
2.0060	E-Cu57	15 - 18
2.0855	CuNi2Si	15 - 18
2.0360	CuZn40	15 - 18
2.1020	CuSn6	15 - 18

Fer doux magnétique		Vitesse de coupe v_c en m/min
1.1014	RFe80	30 - 35

Vitesse de coupe v_c [m/min]=(diamètre extérieur * π * vitesse de rotation) / 1000

Nombre de tours n [1/min]=(vitesse de coupe en m/min * 1000) / (diamètre extérieur * π)

Programmation de l'avance [mm/min]=Nombre de tours * Inclinaison

Veuillez noter que les vitesses de coupe ci-dessus sont des valeurs indicatives et doivent être adaptées en fonction du graissage et de l'actionnement.
