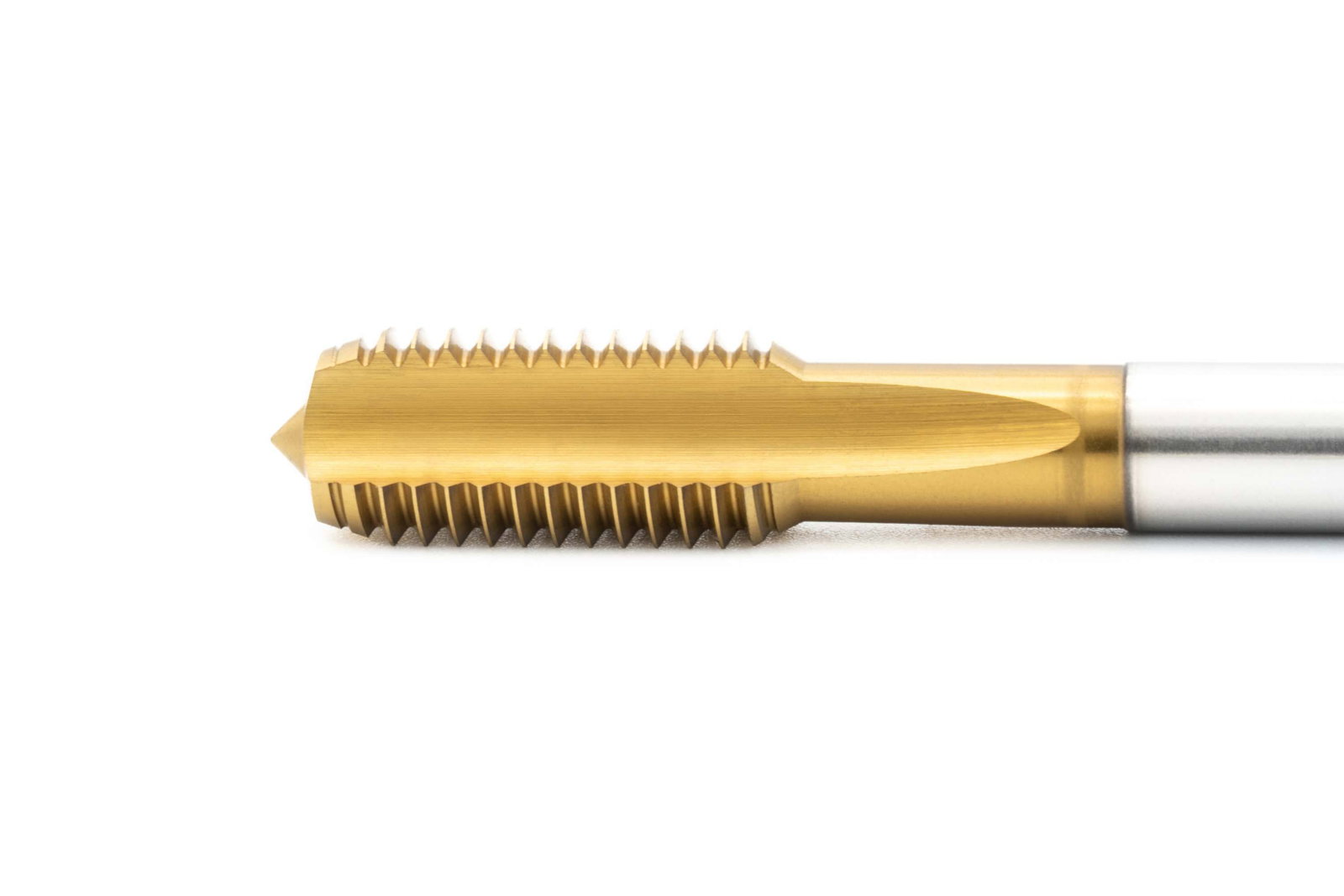

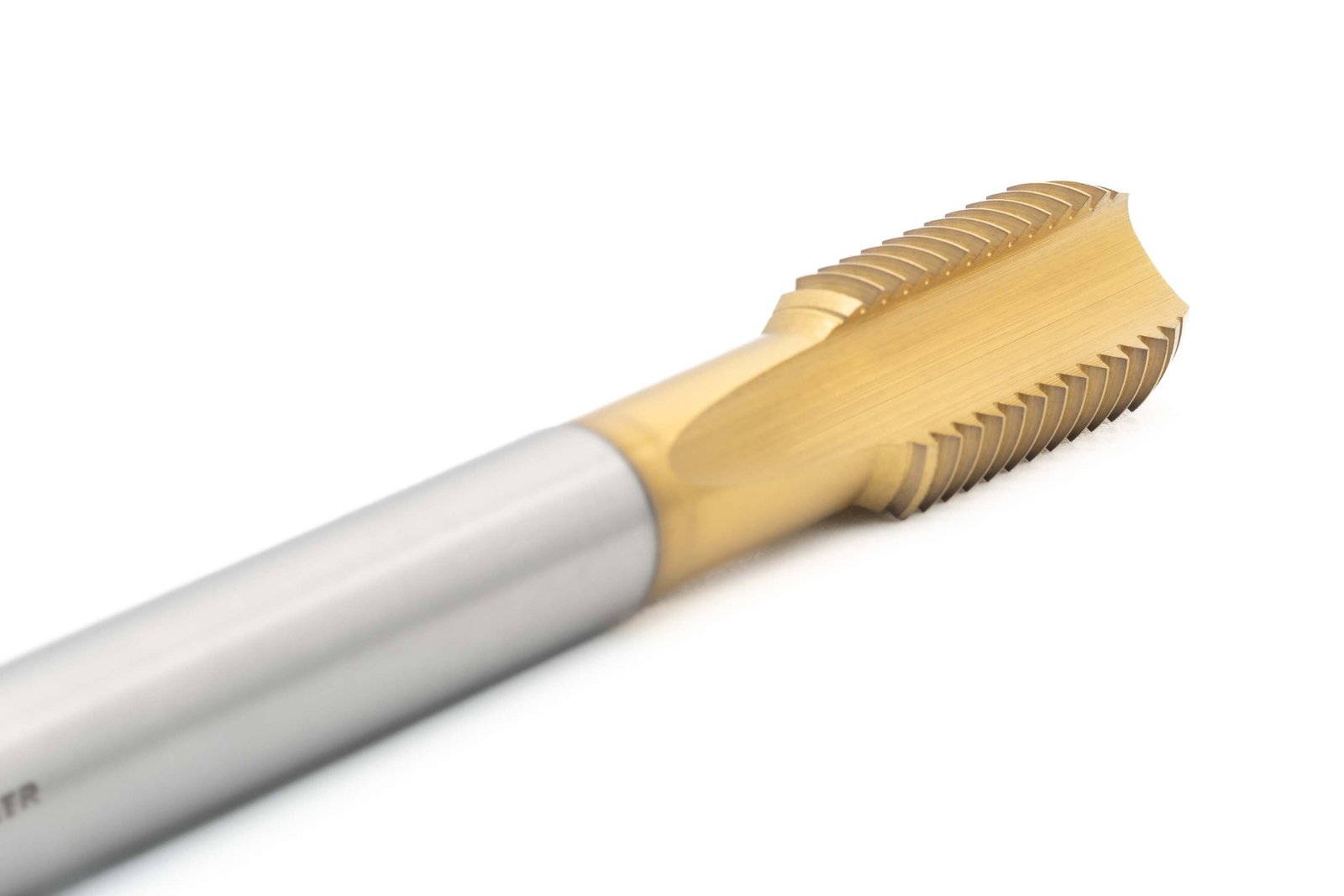

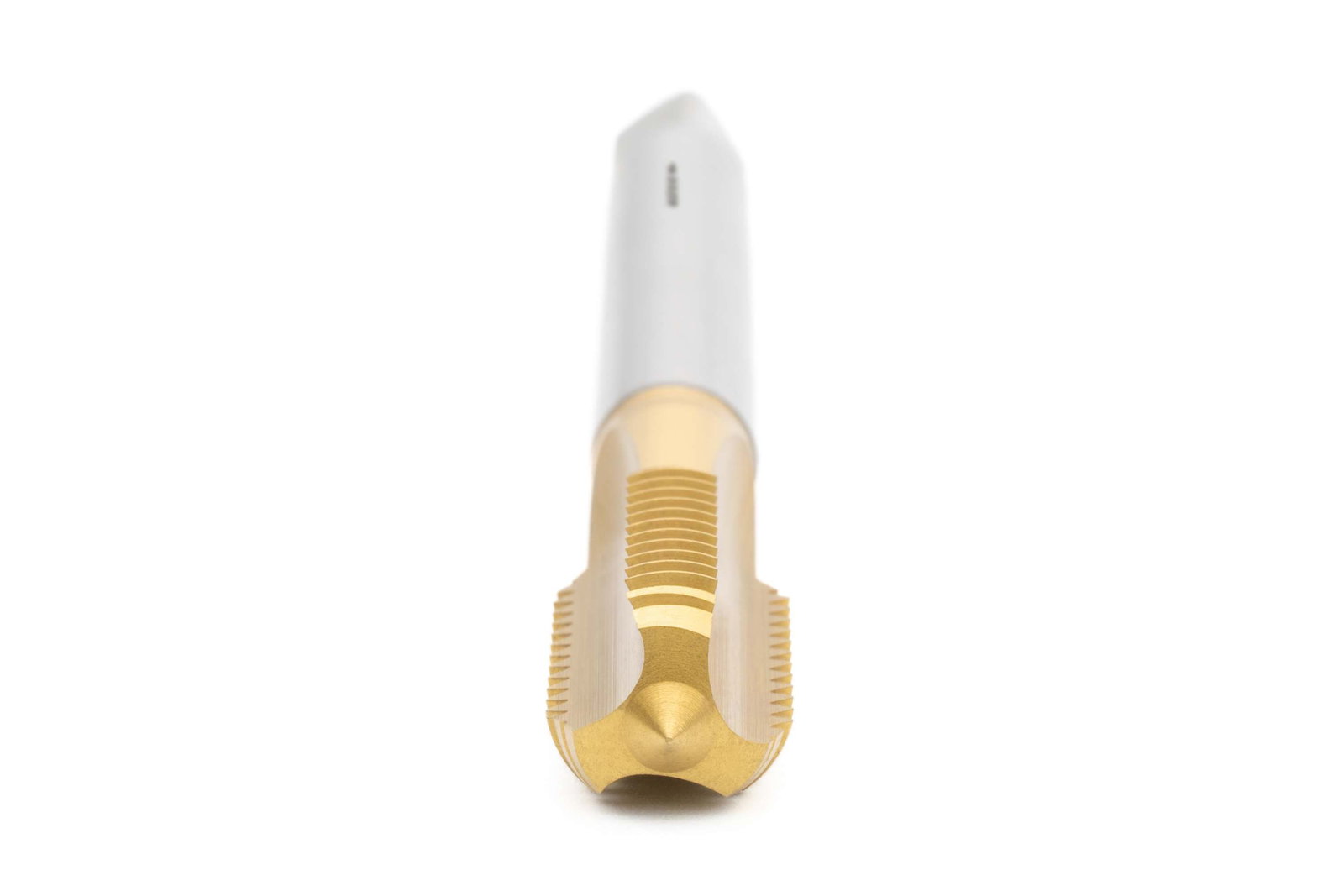

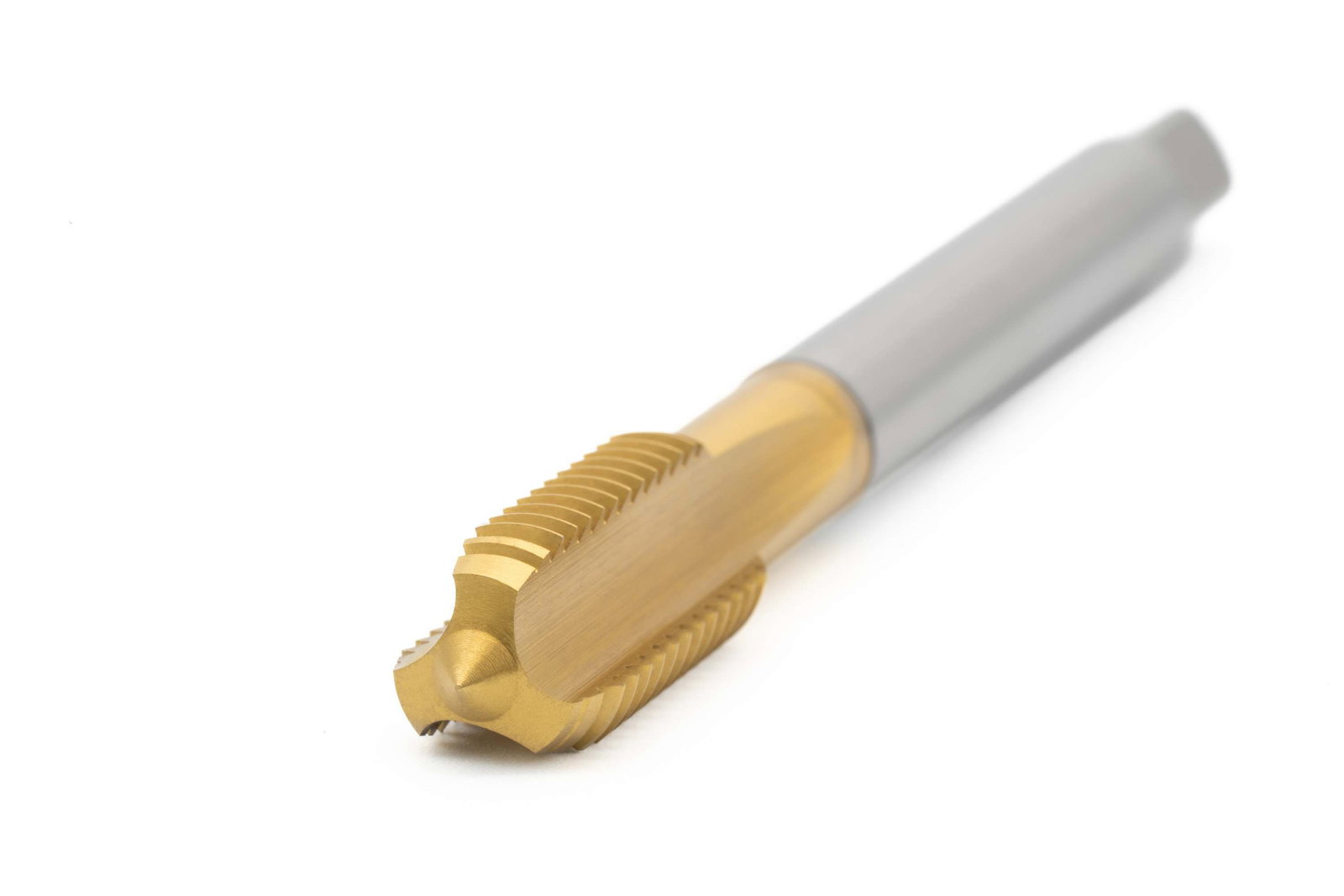

BAER HSSE- TiN Tarauds pour machines Forme C - M 20 x 2,5 - DIN 376

Name: BAER HSSE- TiN Tarauds pour machines Forme C - M 20 x 2,5 - DIN 376
Brand: BAER
SKU: 110504020
Price: 99.46 EUR
Availability: InStock

99,46 €*

Prix TVA incluse plus frais de livraison

En stock

Commande jusqu'à demain 12:50 horloge

EAN 4058462027260

Numéro d'article 110504020

PDF Angebot erstellen

PDF Angebot für diesen Artikel erstellen Tip: Legen Sie mehrere Artikel in den Warenkorb und fordern Sie dort das Angebot an. Eingeloggte Benutzer erhalten ein individualisiertes Angebot.

Informations de produit

BAER HSSE- TiN Tarauds pour machines Forme C - M 20 x 2,5 - DIN 376

Nos Tarauds pour machines sont des Taraudeuse puissants et fiables pour un enlèvement de copeaux efficace en une seule étape avec la machine. C'est surtout dans la production industrielle que Tarauds pour machines est utilisé. Ils peuvent être utilisés, entre autres, dans les machines CNC, Machines de découpe de filetage, les perceuses sans fil et les Bras de taraudage pneumatiques. Comme ils se distinguent par leur grande efficacité et leurs faibles coûts de production, ils sont souvent utilisés dans la production en série. Le filetage est taillé mécaniquement en une seule opération. Ainsi, le BAER- Tarauds pour machines peut être comparé en principe à des tarauds à une seule coupe, mais il est conçu pour être utilisé avec la machine.
Le Taraud a un Tige de débordement selon la norme DIN 376, ce qui signifie que la tige a un diamètre plus petit que le filet. Cela permet d'utiliser le Taraud dans des trous plus profonds et des longueurs de filetage plus importantes. Les outils peuvent être utilisés pour les trous de passage et les trous borgnes, car le Coupe court et la forme droite de la rainure assurent que les copeaux restent dans les rainures et ne sont pas évacués.
Chaque matériau présente un Comportement des copeaux individuel . C'est pourquoi Taraud doit posséder les bons Angle de coupe et, pour de meilleurs résultats, une surface spécialement traitée. Ce n'est qu'ainsi que se produit un bon Transport des copeaux et que l'on obtient un filetage ajustable.
La grande qualité de l'acier allié au cobalt HSSE que nous utilisons fait que nos outils sont extrêmement durables et robustes. Grâce à des processus de trempe spéciaux et à la répétition de Démarrer, la structure de la dureté est très homogène, ce qui constitue la base idéale pour un véritable BAER Taraud. Ainsi, Résistance et Stabilité Taraud augmentent, ce qui leur permet de rester en service plus longtemps.
Le revêtement TiN est surtout adapté aux aciers doux à durs, à la fonte et à de nombreux métaux non ferreux. En tant que revêtement universel éprouvé, TiN offre un large éventail d'applications. TiN-Les outils peuvent être revêtus jusqu'à cinq fois sans avoir à enlever le revêtement au préalable.

Dimensions

Diamètre	20
Diamètre nominal en mm	20
Diamètre nominal en pouces	0,787
Dimension	M 20 x 2,5
Inclinaison	2,5
Inclinaison en mm	2,5

Caractéristiques

Direction	A droite
Groupe de produits	Taraud
Matériel	HSSE TiN
Norme de filetage	M : Métrique ISO- Filetage standard selon DIN 13
Résistance à la traction à température ambiante	jusqu'à 900 N/mm² \| 27,1 HRC
Standard	DIN 376
Tolérance	ISO2/6H
Type de produit	Tarauds pour machines

Diamètre d'avant-trou
17,5 mm

Image Type de trou: https://media.baer.tools/media/vector/19/52/9d/durchgangsloch_und_sackloch.svg

Type de trou
Passage et Trou borgne jusqu'à 1,5 x D

Image Forme: https://media.baer.tools/media/vector/3f/1d/45/gewindebohrer_gerade_nuten.svg

Forme / Géométrie
Forme C rainurée droite

Image Coupe: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg

Coupe
2-3 Passages

Élimination des copeaux
Ne se produit presque pas. Les copeaux restent dans les rainures.

Image Refroidissement: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg

Refroidissement
Refroidissement extérieur et - Graissage

Image Matériel: https://media.baer.tools/media/vector/0e/86/6e/gewindebohrer_beschichtung_ TiN.svg

Matériel
HSSE TiN

Image Résistance à la traction: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg

Résistance à la traction à température ambiante
jusqu'à 900 N/mm² | 27,1 HRC

Tolérance
ISO2/6H

Applications

Matériaux faciles à usiner jusqu'à 900 N/mm²
Aciers non alliés et faiblement alliés

Dessin technique

Carré	12 mm
D1	M 20 x 2.5
D2	16 mm
Diamètre	20
L1	140 mm
L2	32 mm

Application – Exemples de matériaux pour tarauds

Aciers de construction non alliés		Vitesse de coupe v_c en m/min
1.0037	St 37-2	5 - 12
1.0044	St 44-2	5 - 12
1.0039	S 235JRG1+CR	5 - 12
1.0060	St 60-2	5 - 10

Aciers de décolletage		Vitesse de coupe v_c en m/min
1.0718	9 SMnPb 28	5 - 12
1.0721	10 S 20	5 - 12
1.0736	9 SMn 36	5 - 12
1.0726	35 S 20	5 - 10

Acier moulé		Vitesse de coupe v_c en m/min
1.0420	GS-38	8 - 15
1.1120	GS-20 Mn 5	5 - 15
1.5633	GS-24 Ni 8	5 - 12
1.7379	GS-18 CrMo 9 10	5 - 12

Aciers de construction alliés		Vitesse de coupe v_c en m/min
1.5415	15 Mo 3	5 - 12
1.5622	14 Ni 6	5 - 10
1.7335	13 CrMo 4 4	5 - 10
1.7715	14 MoV 6 3	5 - 10

Vitesse de coupe v_c [m/min]=(diamètre extérieur * π * vitesse de rotation) / 1000

Nombre de tours n [1/min]=(vitesse de coupe en m/min * 1000) / (diamètre extérieur * π)

Programmation de l'avance [mm/min]=Nombre de tours * Inclinaison

Veuillez noter que les vitesses de coupe ci-dessus sont des valeurs indicatives et doivent être adaptées en fonction du graissage et de l'actionnement.
