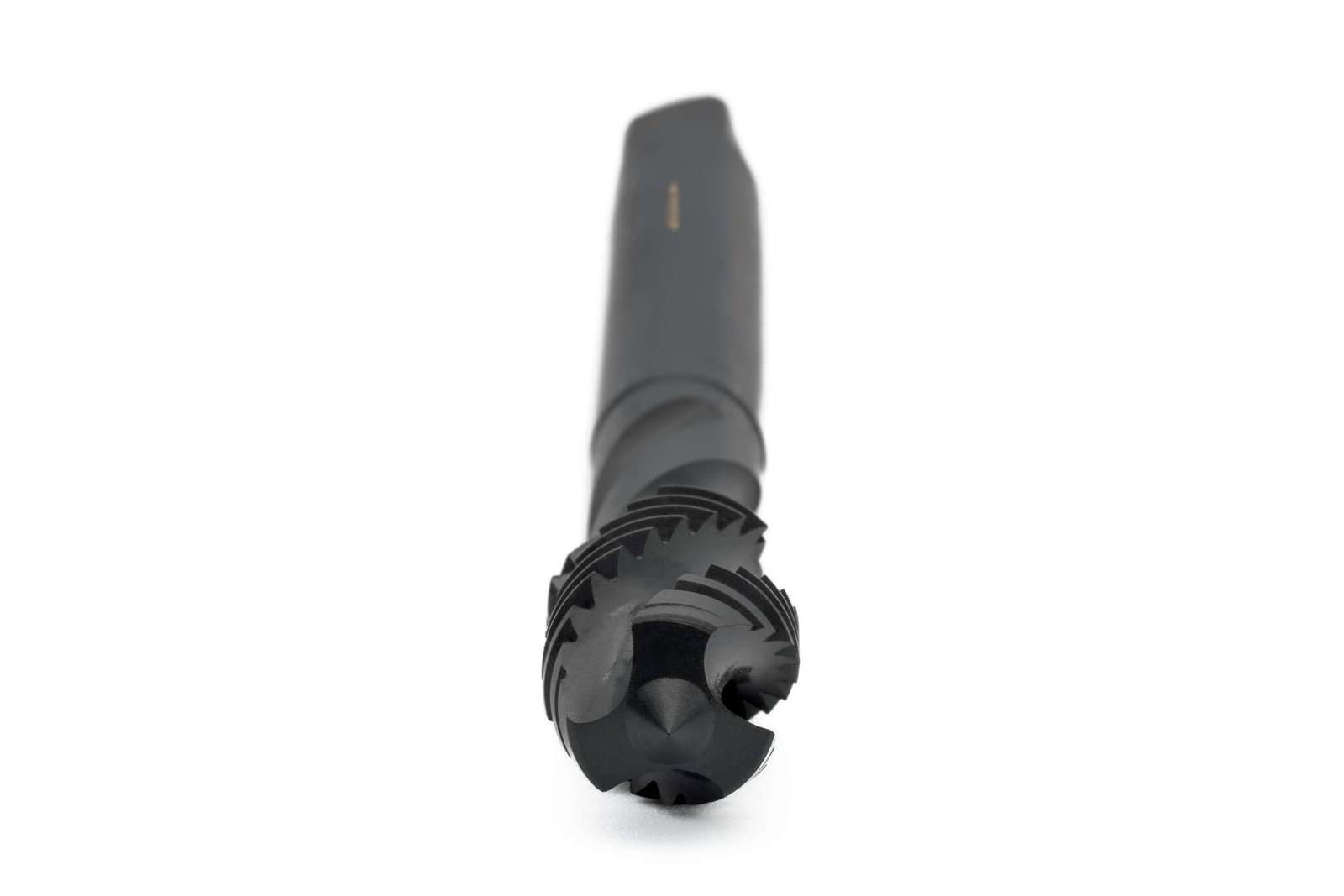

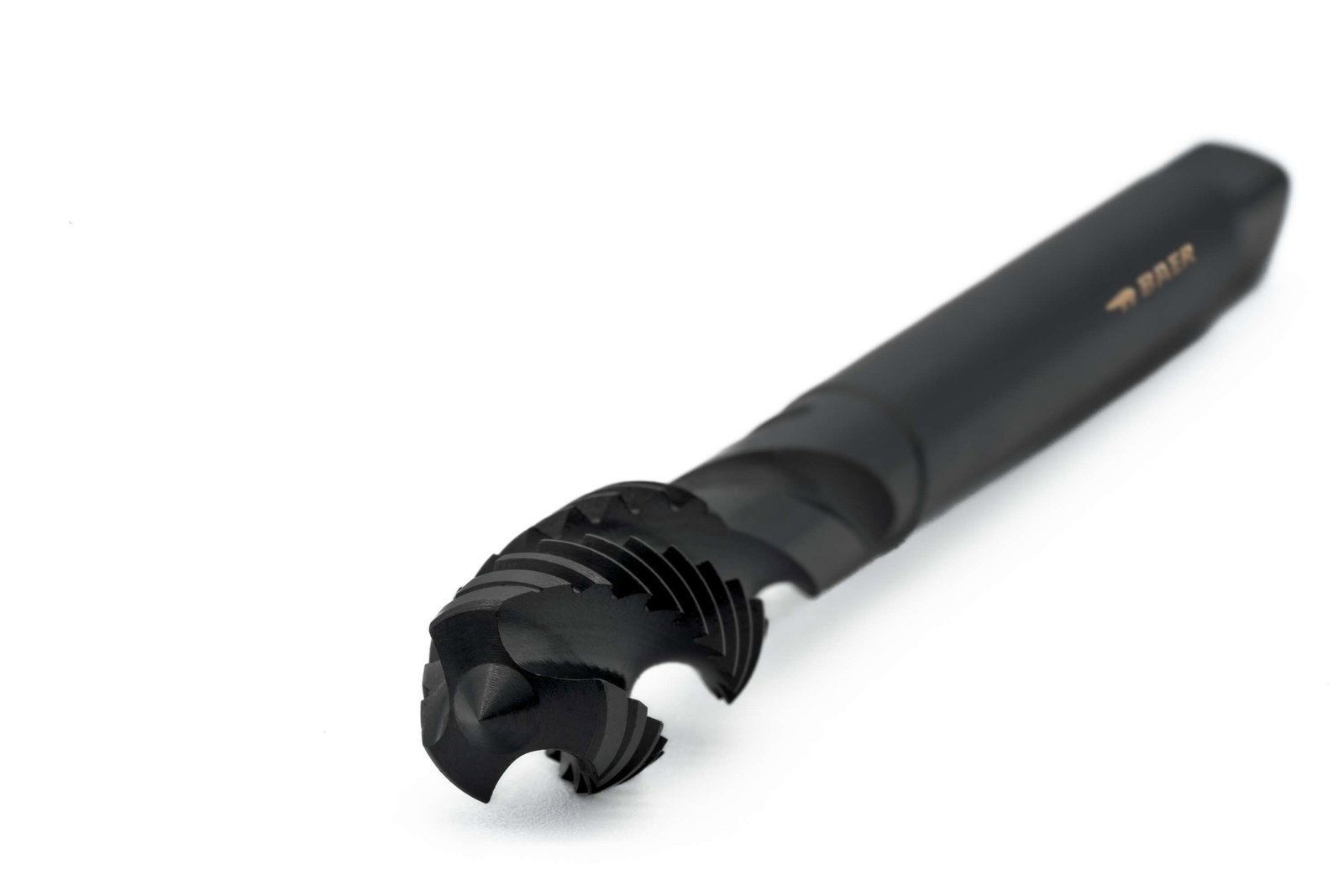

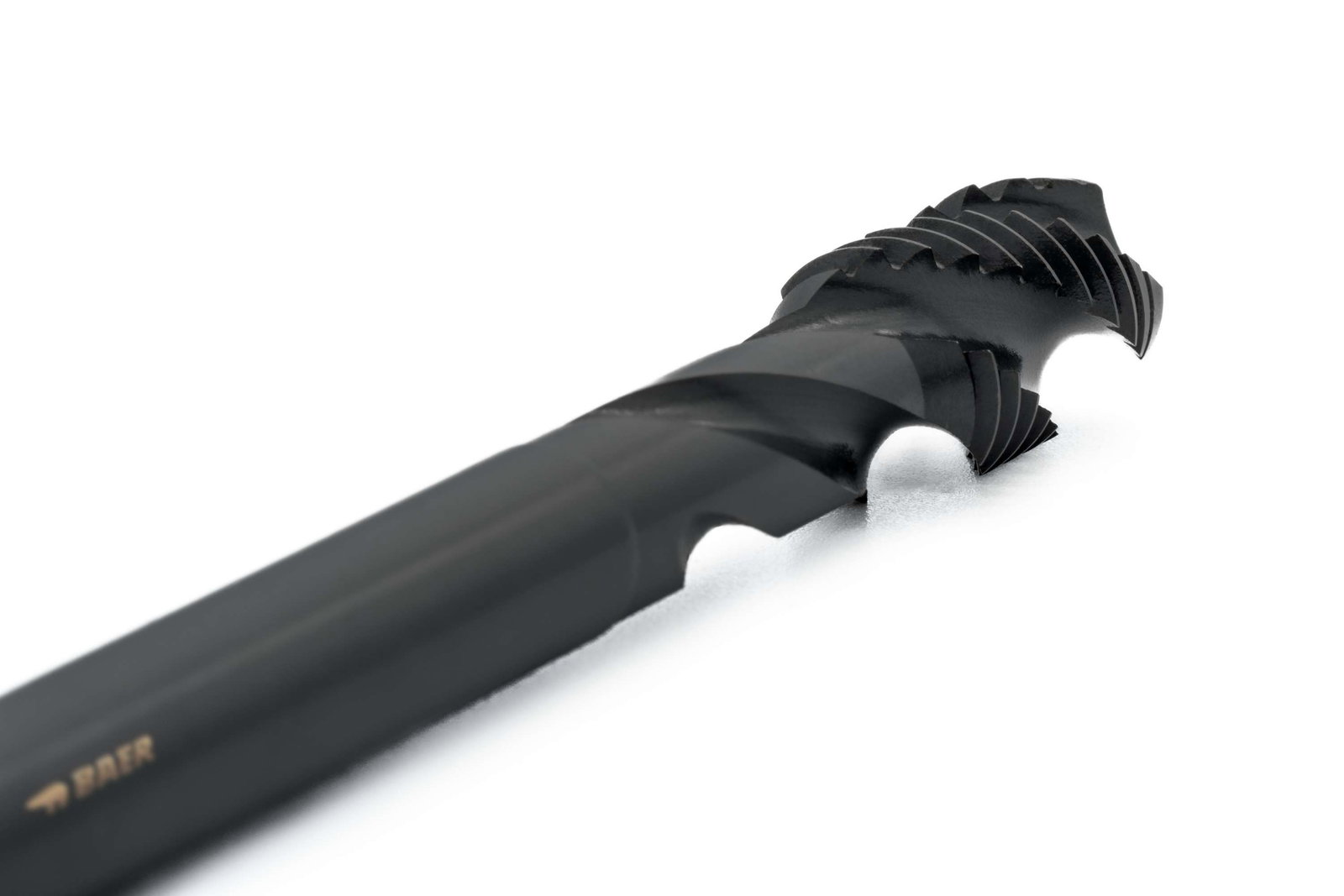

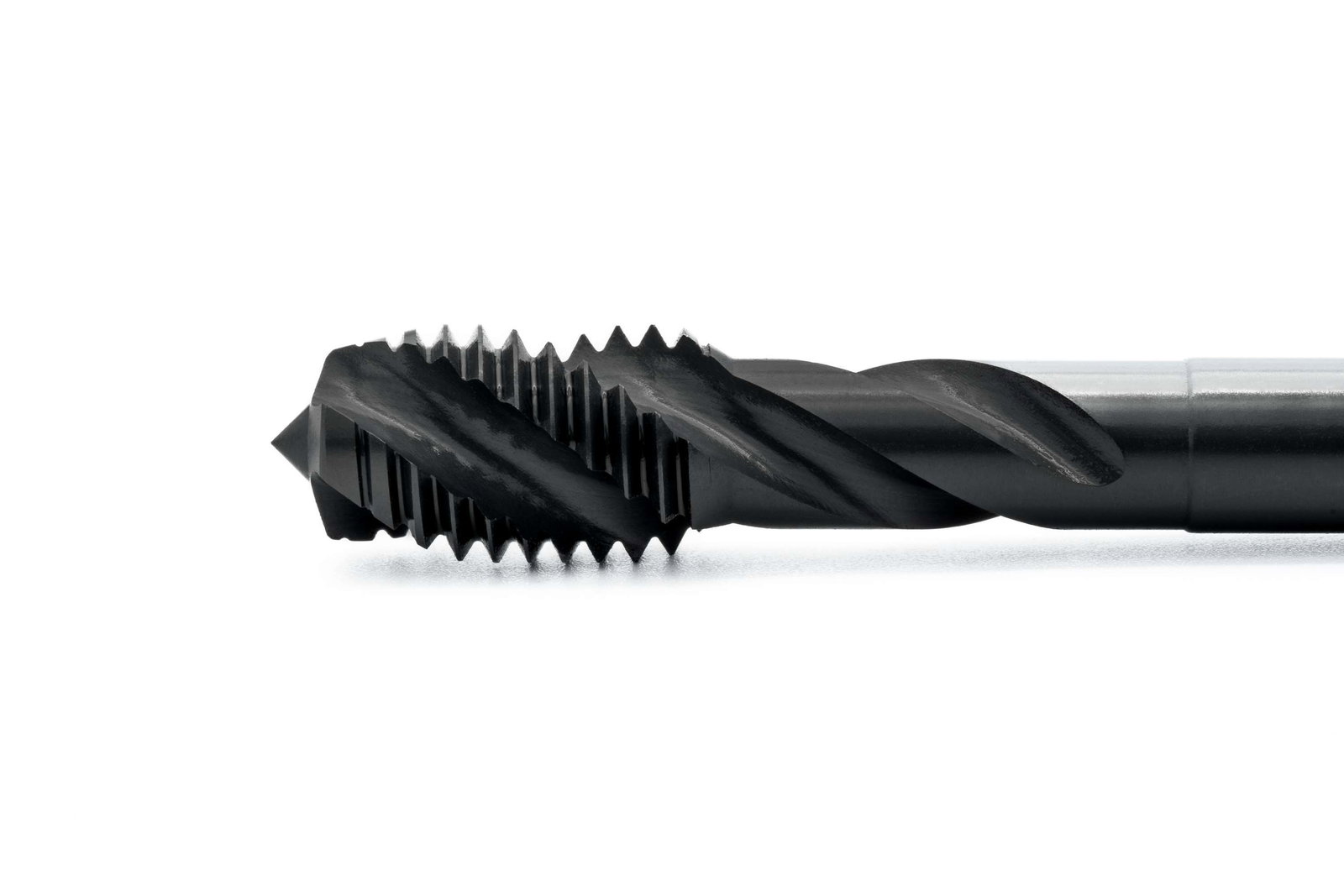

BAER HSSE-VAP Taraud 35° RSP - M 22 x 2,5 - DIN 376 Acier inoxydable

Name: BAER HSSE-VAP Taraud 35° RSP - M 22 x 2,5 - DIN 376 Acier inoxydable
Brand: BAER
SKU: 110605012
Price: 69.97 EUR
Availability: InStock

69,97 €*

Prix TVA incluse plus frais de livraison

En stock

Commande jusqu'à demain 12:50 horloge

EAN 4058462122309

Numéro d'article 110605012

PDF Angebot erstellen

PDF Angebot für diesen Artikel erstellen Tip: Legen Sie mehrere Artikel in den Warenkorb und fordern Sie dort das Angebot an. Eingeloggte Benutzer erhalten ein individualisiertes Angebot.

Informations de produit

BAER HSSE-VAP Taraud 35° RSP - M 22 x 2,5 - DIN 376 Acier inoxydable

Nos Tarauds pour machines sont des Taraudeuse puissants et fiables pour un enlèvement de copeaux efficace en une seule étape avec la machine. C'est surtout dans la production industrielle que Tarauds pour machines est utilisé. Ils peuvent être utilisés, entre autres, dans les machines CNC, Machines de découpe de filetage, les perceuses sans fil et les Bras de taraudage pneumatiques. Comme ils se distinguent par leur grande efficacité et leurs faibles coûts de production, ils sont souvent utilisés dans la production en série. Le filetage est taillé mécaniquement en une seule opération. Ainsi, le BAER- Tarauds pour machines peut être comparé en principe à des tarauds à une seule coupe, mais il est conçu pour être utilisé avec la machine.
Le Taraud a un Tige de débordement selon la norme DIN 376, ce qui signifie que la tige a un diamètre plus petit que le filet. Cela permet d'utiliser le Taraud dans des trous plus profonds et des longueurs de filetage plus importantes. Trou borgne peuvent être utilisés, car le Coupe court et la forme de la rainure en hélice garantissent que les copeaux sont évacués vers l'arrière du trou.
Chaque matériau présente un Comportement des copeaux individuel . C'est pourquoi Taraud doit posséder les bons Angle de coupe et, pour de meilleurs résultats, une surface spécialement traitée. Ce n'est qu'ainsi que se produit un bon Transport des copeaux et que l'on obtient un filetage ajustable.
La grande qualité de l'acier allié au cobalt HSSE que nous utilisons fait que nos outils sont extrêmement durables et robustes. Grâce à des processus de trempe spéciaux et à la répétition de Démarrer, la structure de la dureté est très homogène, ce qui constitue la base idéale pour un véritable BAER Taraud. Ainsi, Résistance et Stabilité Taraud augmentent, ce qui leur permet de rester en service plus longtemps.
La surface oxydée (vaporisation) réduit Résistance au glissement et la friction directe entre Taraudeuse et la pièce, ce qui permet de maintenir un film lubrifiant constant. Cela permet d'éviter les coupes rapportées et les soudures à froid, c'est-à-dire l'adhérence de particules de copeaux. La surface oxydée n'est utilisée que pour l'usinage de matériaux ferreux.

Dimensions

Diamètre	22
Diamètre nominal en mm	22
Diamètre nominal en pouces	0,866
Dimension	M 22 x 2,5
Inclinaison	2,5
Inclinaison en mm	2,5

Caractéristiques

Direction	A droite
Groupe de produits	Taraud
Matériel	HSSE VAP
Norme de filetage	M : Métrique ISO- Filetage standard selon DIN 13
Résistance à la traction à température ambiante	jusqu'à 900 N/mm² \| 27,1 HRC
Standard	DIN 376
Tolérance	ISO2/6H
Type de produit	Tarauds pour machines

Diamètre d'avant-trou
19,5 mm

Image Type de trou: https://media.baer.tools/media/vector/fe/c5/5a/sackloch.svg

Type de trou
Trou borgne jusqu'à 2,5 x D

Image Forme: https://media.baer.tools/media/vector/c3/81/d5/gewindebohrer_spiral_nuten.svg

Forme / Géométrie
Forme C 35° RSP

Image Coupe: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg

Coupe
2-3 Passages

Élimination des copeaux
Les copeaux sont évacués vers le haut dans le sens inverse de la coupe

Image Refroidissement: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg

Refroidissement
Refroidissement extérieur et - Graissage

Image Matériel: https://media.baer.tools/media/vector/51/f0/9e/gewindebohrer_beschichtung_vaporisiert.svg

Matériel
HSSE VAP

Image Résistance à la traction: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg

Résistance à la traction à température ambiante
jusqu'à 900 N/mm² | 27,1 HRC

Tolérance
ISO2/6H

Applications

Aciers inoxydables, Aciers inoxydables, INOX, V2A, V4A
Aciers et Acier moulé jusqu'à 900 maximum N/mm²

Dessin technique

Carré	14,5 mm
D1	M 22 x 2,5
D2	18 mm
Diamètre	22
L1	140 mm
L2	29,5 mm

Application – Exemples de matériaux

Aciers inoxydables (ferritique, austénitique, martensitique)		Vitesse de coupe v_c en m/min
1.4104	X14CrMoS17	5 - 12
1.4301	X5CrNi18-10 (V2A)	5 - 12
1.4571	X6CrNiMoTi17-12-2 (V4A)	5 - 12
1.4005	X12CrS13	5 - 12

Aciers de construction, aciers de cémentation		Vitesse de coupe v_c en m/min
1.0050	St50-2	6 - 15
1.0401	C15	6 - 15
1.7147	20MnCr5	6 - 15
1.5919	15CrNi6	6 - 15

Aciers alliés, aciers trempés et revenus		Vitesse de coupe v_c en m/min
1.8515	31CrMo12	5 - 10
1.0503	C45	6 - 15
1.7218	25CrMo4	6 - 15
1.6511	36CrNiMo4	6 - 15

Vitesse de coupe v_c [m/min]=(diamètre extérieur * π * vitesse de rotation) / 1000

Nombre de tours n [1/min]=(vitesse de coupe en m/min * 1000) / (diamètre extérieur * π)

Programmation de l'avance [mm/min]=Nombre de tours * Inclinaison

Veuillez noter que les vitesses de coupe ci-dessus sont des valeurs indicatives et doivent être adaptées en fonction du graissage et de l'actionnement.
