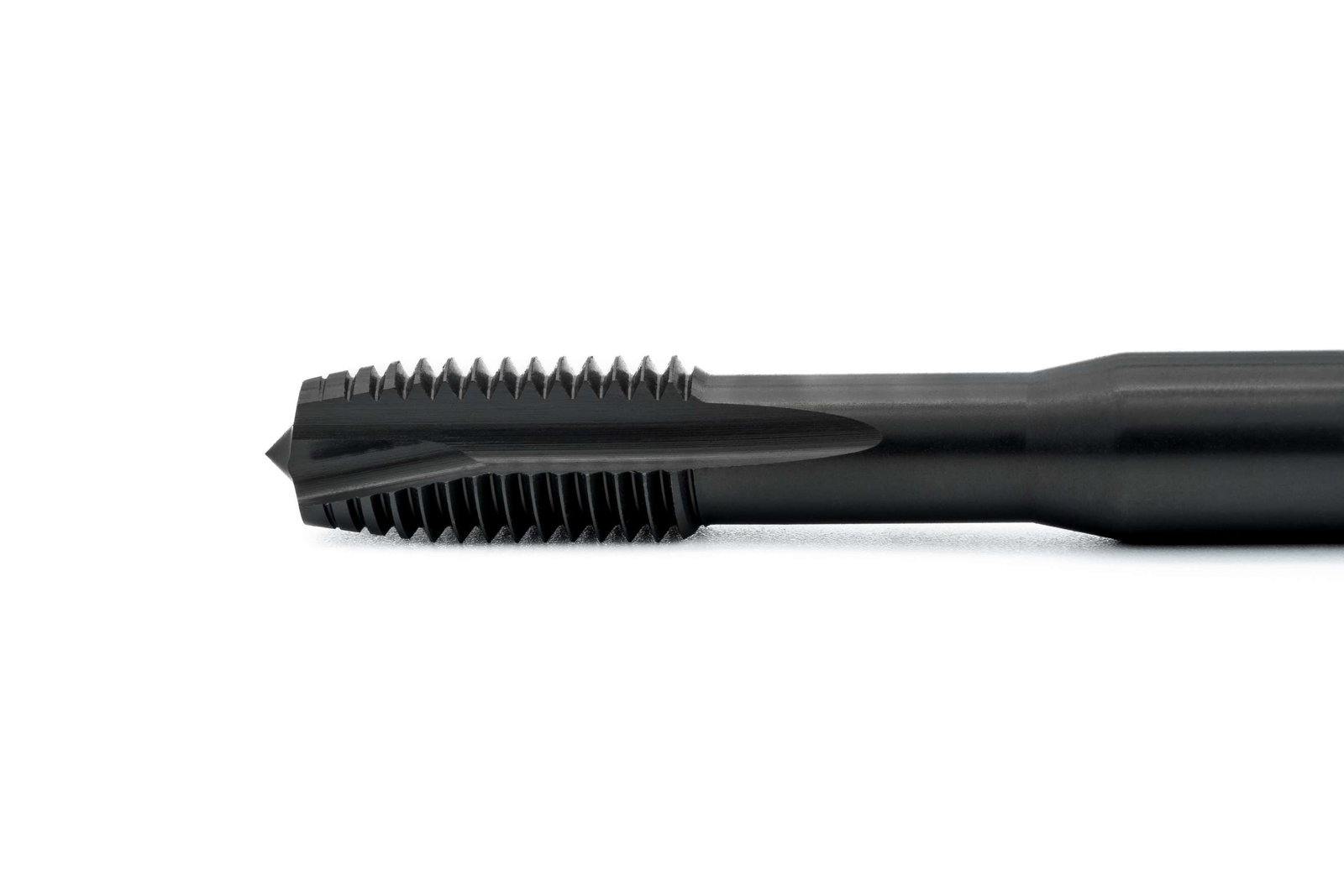

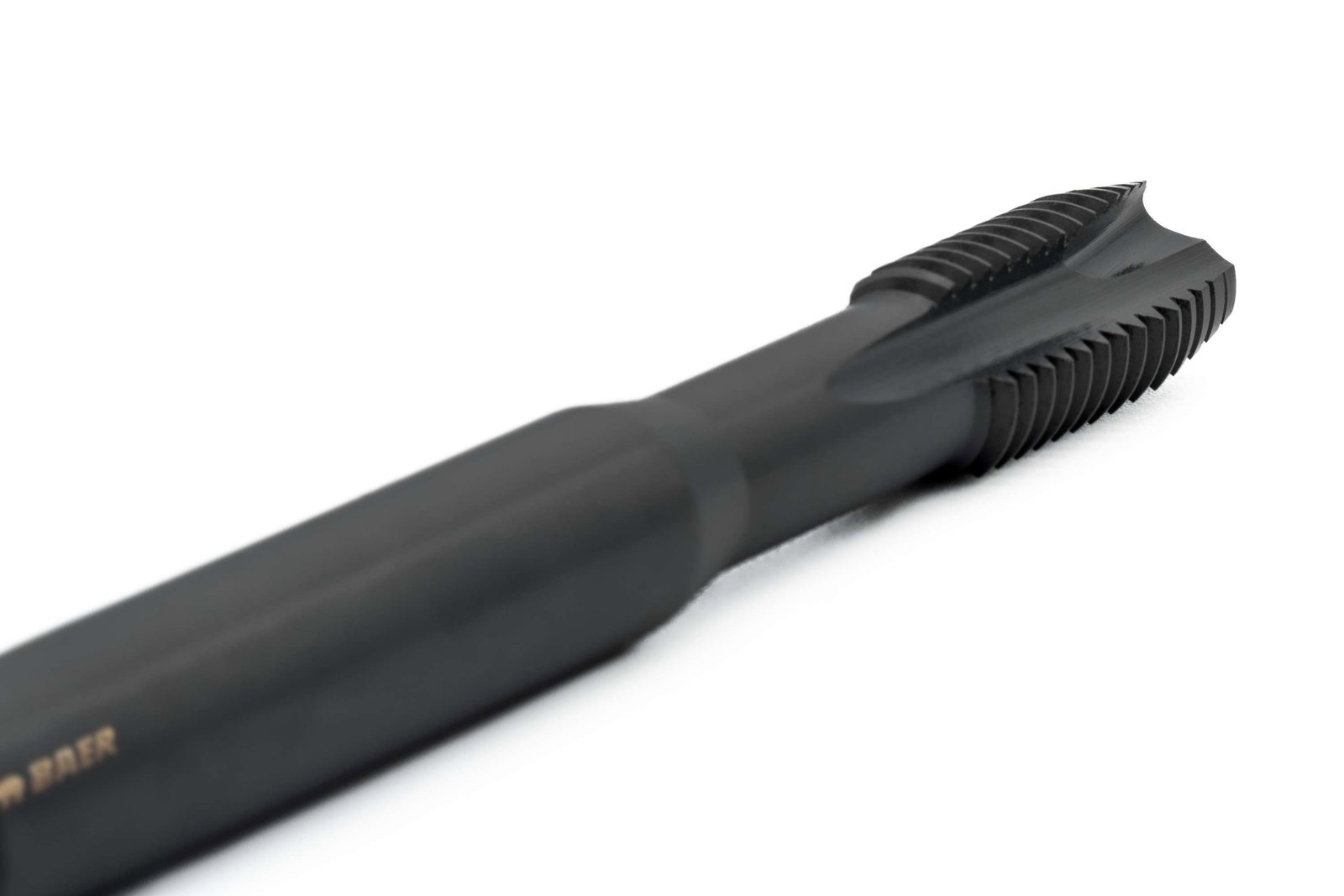

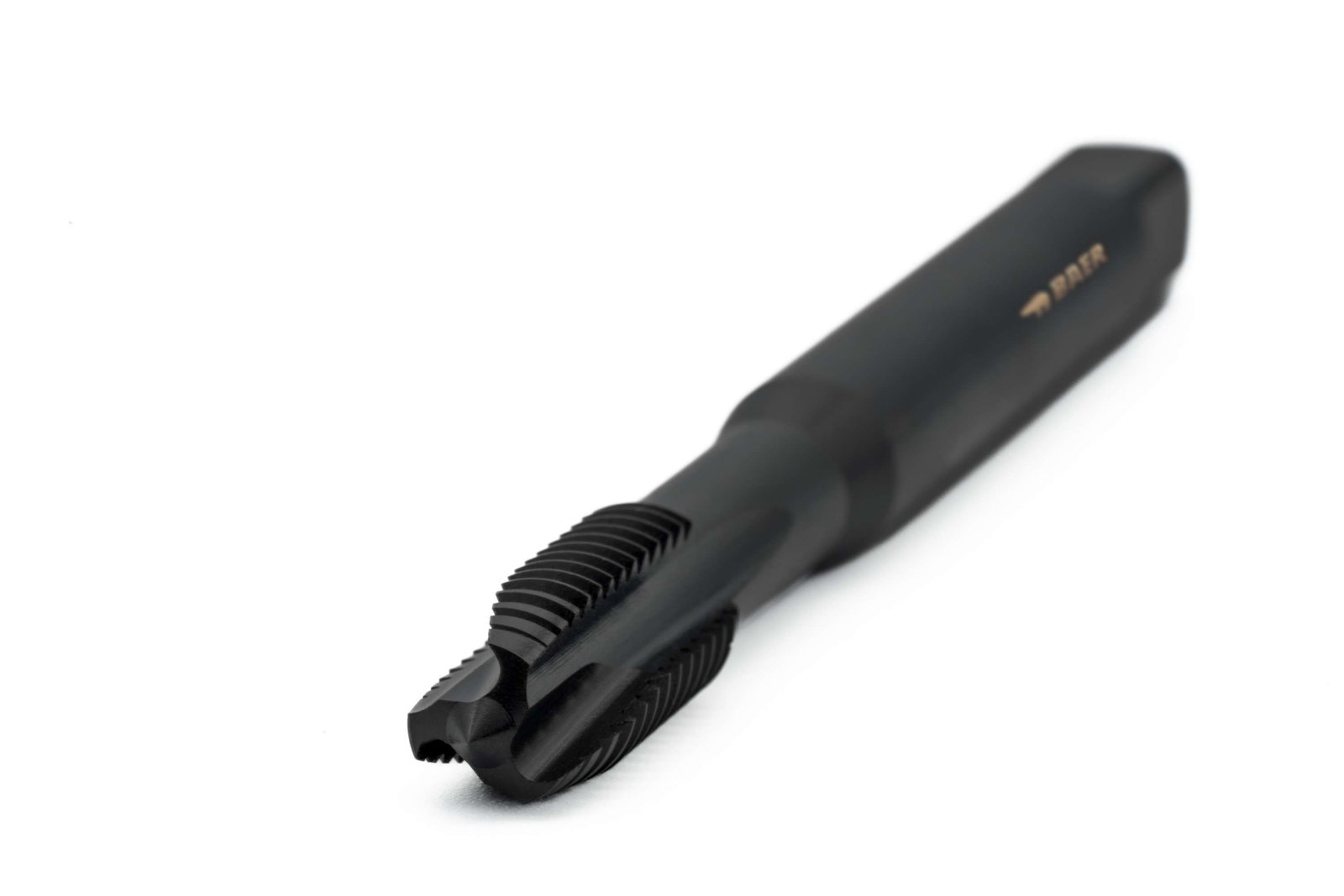

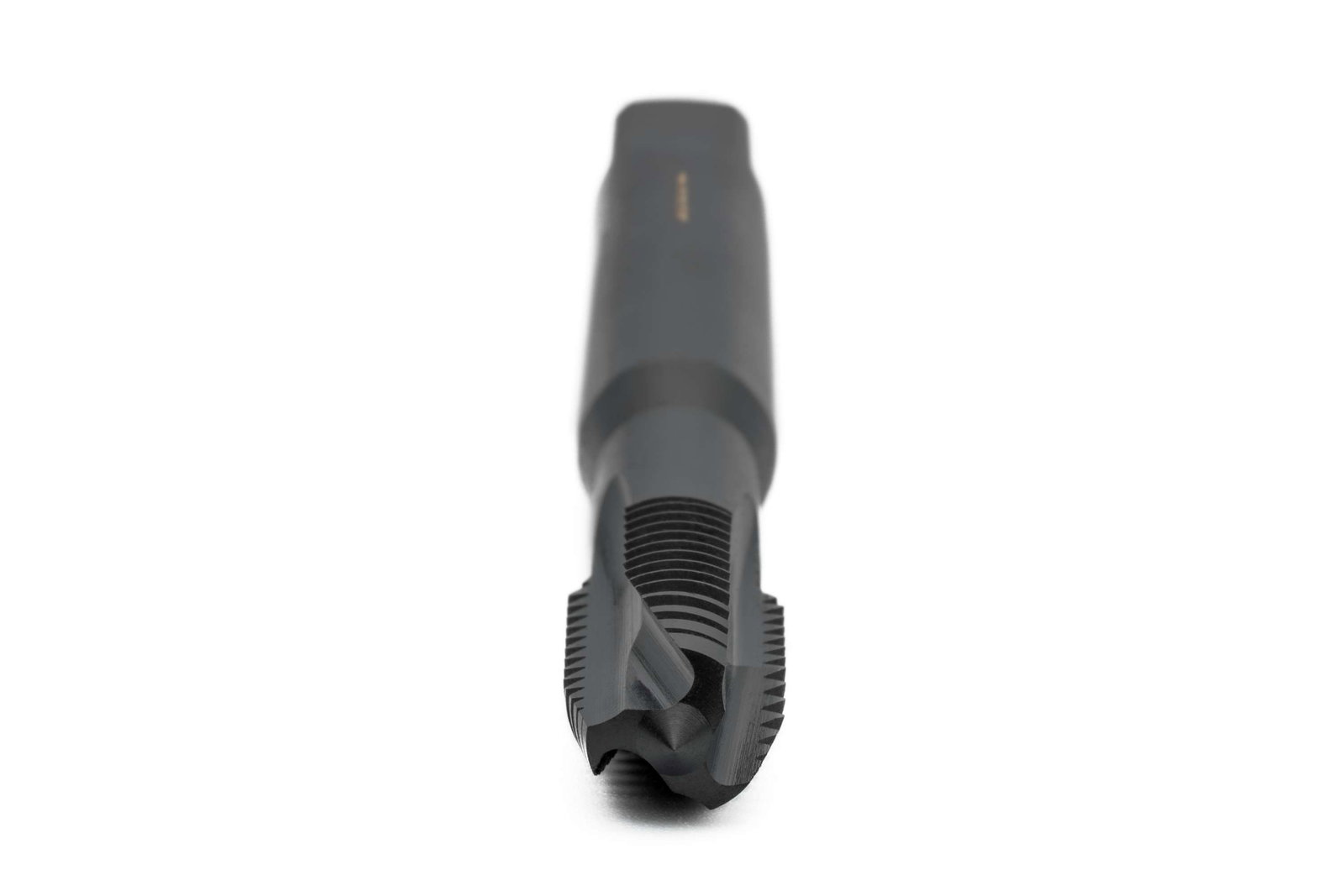

BAER HSSE-VAP Taraud Forme B - M 5 x 0,8 - DIN 371 Acier inoxydable

Name: BAER HSSE-VAP Taraud Forme B - M 5 x 0,8 - DIN 371 Acier inoxydable
Brand: BAER
SKU: 110405005
Price: 10.58 EUR
Availability: InStock

10,58 €

Prix TVA incluse plus frais de livraison

Livraison gratuite dès 39 € (en Allemagne)

En stock

Expédition le jour même pour toute commande passée avant 13h50 (lundi-vendredi).

Créer une offre PDF

Créer une offre PDF pour cet article Conseil : mettez plusieurs articles dans le panier et demandez l'offre à cet endroit. Les utilisateurs connectés reçoivent une offre individualisée.

Numéro d'article. 110405005

EAN 4058462011733

Informations de produit

BAER HSSE-VAP Taraud Forme B - M 5 x 0,8 - DIN 371 Acier inoxydable

Nos Tarauds pour machines sont des Taraudeuse puissants et fiables pour un enlèvement de copeaux efficace en une seule étape avec la machine. C'est surtout dans la production industrielle que Tarauds pour machines est utilisé. Ils peuvent être utilisés, entre autres, dans les machines CNC, Machines de découpe de filetage, les perceuses sans fil et les Bras de taraudage pneumatiques. Comme ils se distinguent par leur grande efficacité et leurs faibles coûts de production, ils sont souvent utilisés dans la production en série. Le filetage est taillé mécaniquement en une seule opération. Ainsi, le BAER- Tarauds pour machines peut être comparé en principe à des tarauds à une seule coupe, mais il est conçu pour être utilisé avec la machine.
Le Taraud a une tige renforcée selon la norme DIN 371, ce qui signifie que le diamètre de la tige est plus grand que le filet lui-même. Ainsi, Taraud fonctionne de manière plus stable. Cependant, cela limite la longueur de filetage qui peut être coupée avec. Elle peut être utilisée pour les trous traversants, car le long Coupe, la forme droite de la rainure et le Coupe hélicoïdale font en sorte que le copeau soit transporté vers l'avant du trou.
Chaque matériau présente un Comportement des copeaux individuel . C'est pourquoi Taraud doit posséder les bons Angle de coupe et, pour de meilleurs résultats, une surface spécialement traitée. Ce n'est qu'ainsi que se produit un bon Transport des copeaux et que l'on obtient un filetage ajustable.
La grande qualité de l'acier allié au cobalt HSSE que nous utilisons fait que nos outils sont extrêmement durables et robustes. Grâce à des processus de trempe spéciaux et à la répétition de Démarrer, la structure de la dureté est très homogène, ce qui constitue la base idéale pour un véritable BAER Taraud. Ainsi, Résistance et Stabilité Taraud augmentent, ce qui leur permet de rester en service plus longtemps.
La surface oxydée (vaporisation) réduit Résistance au glissement et la friction directe entre Taraudeuse et la pièce, ce qui permet de maintenir un film lubrifiant constant. Cela permet d'éviter les coupes rapportées et les soudures à froid, c'est-à-dire l'adhérence de particules de copeaux. La surface oxydée n'est utilisée que pour l'usinage de matériaux ferreux.

Dimensions

Carré	4,9 mm
Diamètre	5
Diamètre nominal en mm	5
Diamètre nominal en pouces	0,197
Dimension	M 5 x 0,8
Inclinaison	0,8
Inclinaison en mm	0,8

Caractéristiques

Direction	A droite
Groupe de produits	Taraud
Matériel	HSSE VAP
Norme de filetage	M : Métrique ISO- Filetage standard selon DIN 13
Résistance à la traction à température ambiante	jusqu'à 900 N/mm² \| 27,1 HRC
Standard	DIN 371
Tolérance	ISO2/6H
Type de produit	Tarauds pour machines

Représentation schématique de Diamètre d'avant-trou

Diamètre d'avant-trou
4,2 mm

Représentation schématique de Image Type de trou

Type de trou
Trou traversant jusqu'à 3 x D

Représentation schématique de Image Forme

Forme / Géométrie
Forme B avec Coupe hélicoïdale

Représentation schématique de Image Coupe

Coupe
4-5 Passages

Représentation schématique de Image Élimination des copeaux

Élimination des copeaux
Les copeaux sont évacués vers le bas dans le sens de la coupe

Représentation schématique de Image Refroidissement

Refroidissement
Refroidissement extérieur et - Graissage

Représentation schématique de Image Matériel

Matériel
HSSE VAP

Représentation schématique de Image Résistance à la traction

Résistance à la traction à température ambiante
jusqu'à 900 N/mm² | 27,1 HRC

Tolérance
ISO2/6H

Applications

Aciers inoxydables, Aciers inoxydables, INOX, V2A, V4A
Aciers jusqu'à 900 maximum N/mm²
Alliages de cuivre et laiton (à copeaux longs)

Exemples d'applications

Filetage de vélo M5 pour le serrage de la corde

Dessin technique

detail.technicalDrawingAltText.g0/Technische_Zeichnung_ Taraud_Tige_renforcée

Carré	4,9 mm
D1	M 5 x 0,8
D2	6 mm
Diamètre	5
L1	70 mm
L2	14 mm

Application – Exemples de matériaux

Aciers inoxydables (ferritique, austénitique, martensitique)		Vitesse de coupe v_c en m/min
1.4104	X14CrMoS17	5 - 12
1.4301	X5CrNi18-10 (V2A)	5 - 12
1.4571	X6CrNiMoTi17-12-2 (V4A)	5 - 12
1.4005	X12CrS13	5 - 12

Aciers de construction, aciers de cémentation		Vitesse de coupe v_c en m/min
1.0050	St50-2	6 - 15
1.0401	C15	6 - 15
1.7147	20MnCr5	6 - 15
1.5919	15CrNi6	6 - 15

Aciers alliés, aciers trempés et revenus		Vitesse de coupe v_c en m/min
1.8515	31CrMo12	5 - 10
1.0503	C45	6 - 15
1.7218	25CrMo4	6 - 15
1.6511	36CrNiMo4	6 - 15

Alliages de cuivre, laiton (copeaux longs)		Vitesse de coupe v_c en m/min
E-Cu 57	EN CW400A	10 - 20
CuZn37	EN CW 508 L (Ms58)	10 - 20

Vitesse de coupe v_c [m/min]=(diamètre extérieur * π * vitesse de rotation) / 1000

Nombre de tours n [1/min]=(vitesse de coupe en m/min * 1000) / (diamètre extérieur * π)

Programmation de l'avance [mm/min]=Nombre de tours * Inclinaison

Veuillez noter que les vitesses de coupe ci-dessus sont des valeurs indicatives et doivent être adaptées en fonction du graissage et de l'actionnement.
