BAER HSSG Tarauds manuels 3 pièces Jeu M 10 x 1,5 - GAUCHE

24,15 €

Prix TVA incluse plus frais de livraison

Livraison gratuite dès 39 € (en Allemagne)

En stock

Commande jusqu'à 11:50 horloge et nous expédions le même jour.
Quantité de produit : Entrez la quantité souhaitée ou utilisez les boutons pour augmenter ou diminuer la quantité.
EAN 4058462008818
Numéro d'article 110302006
Informations de produit

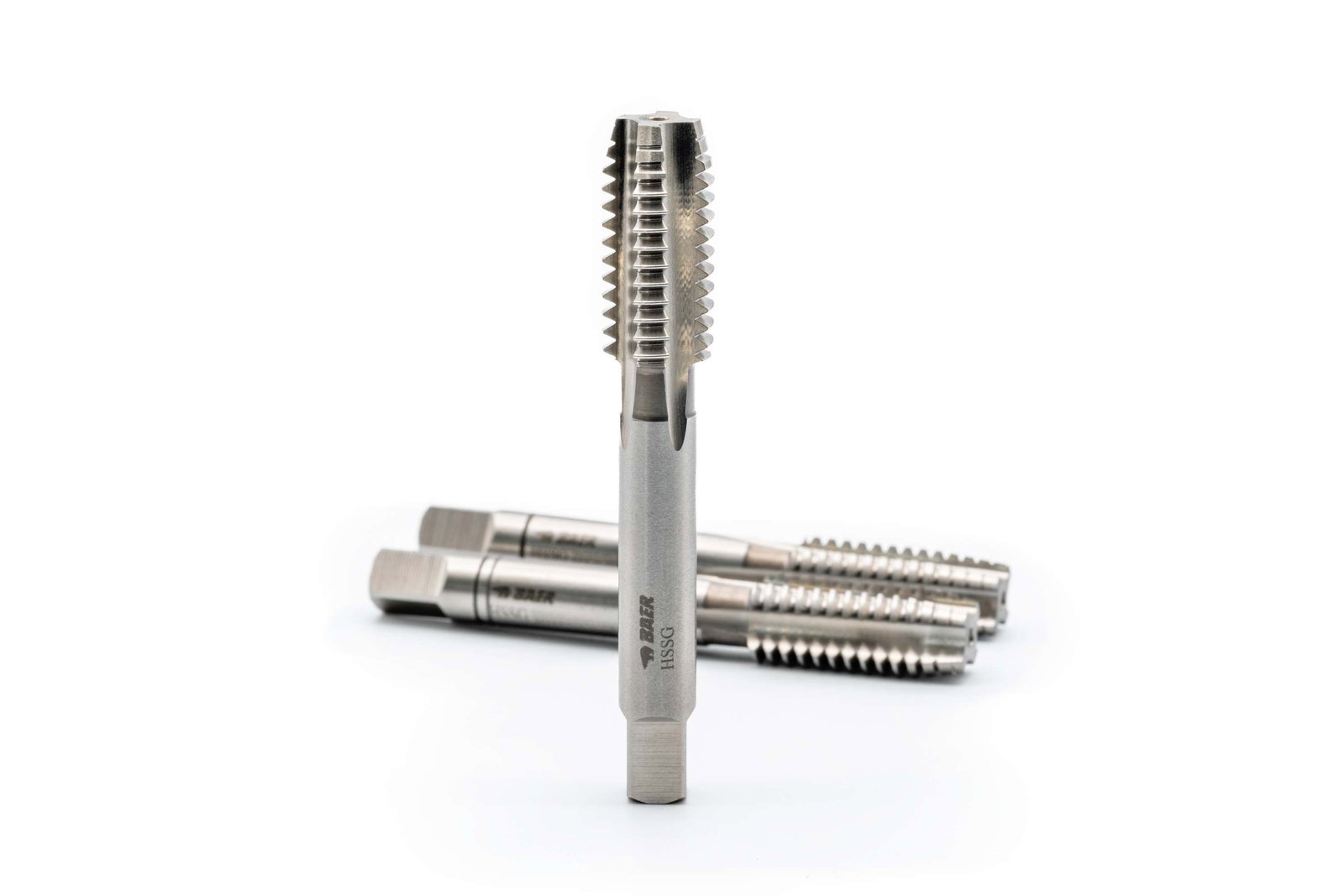

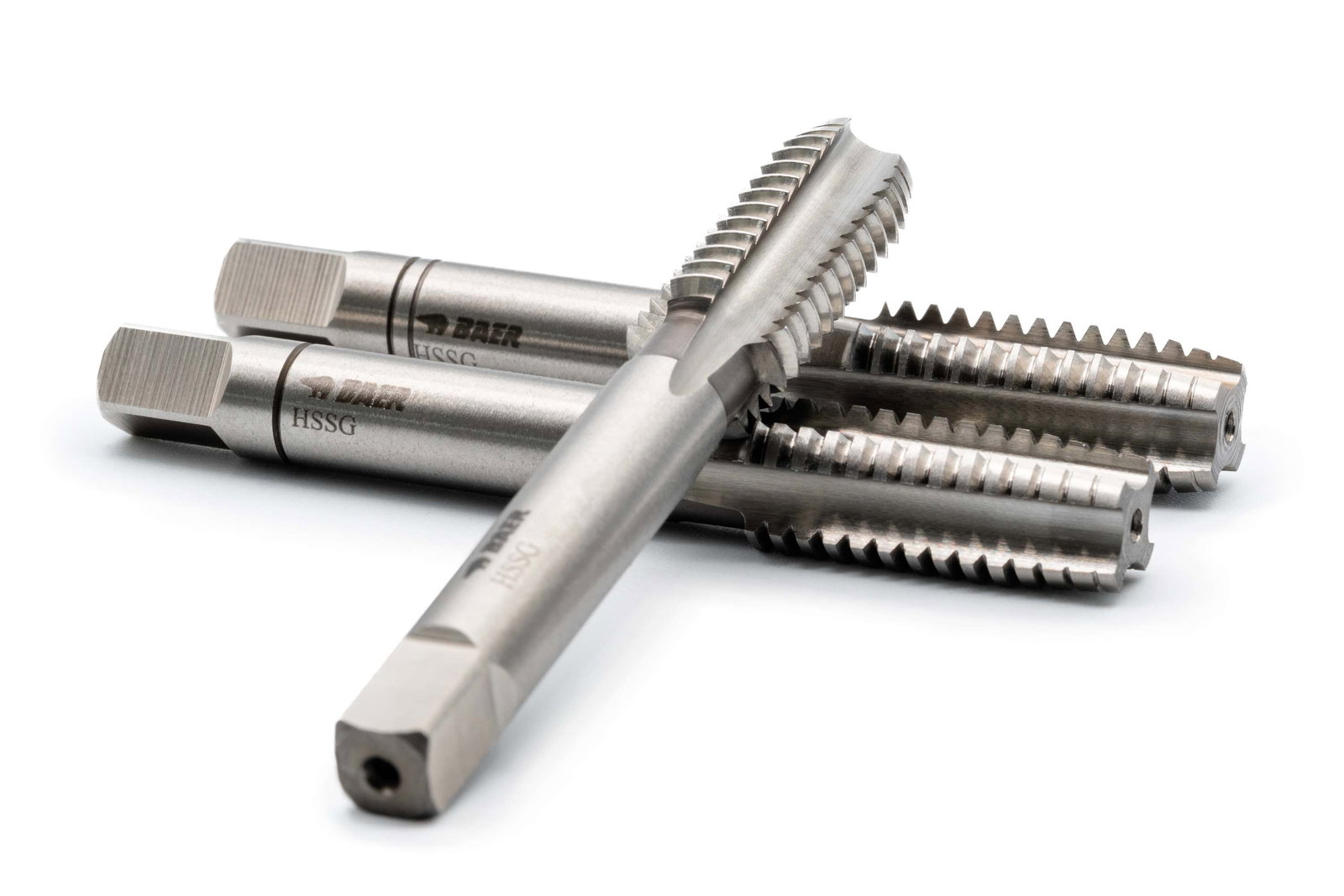

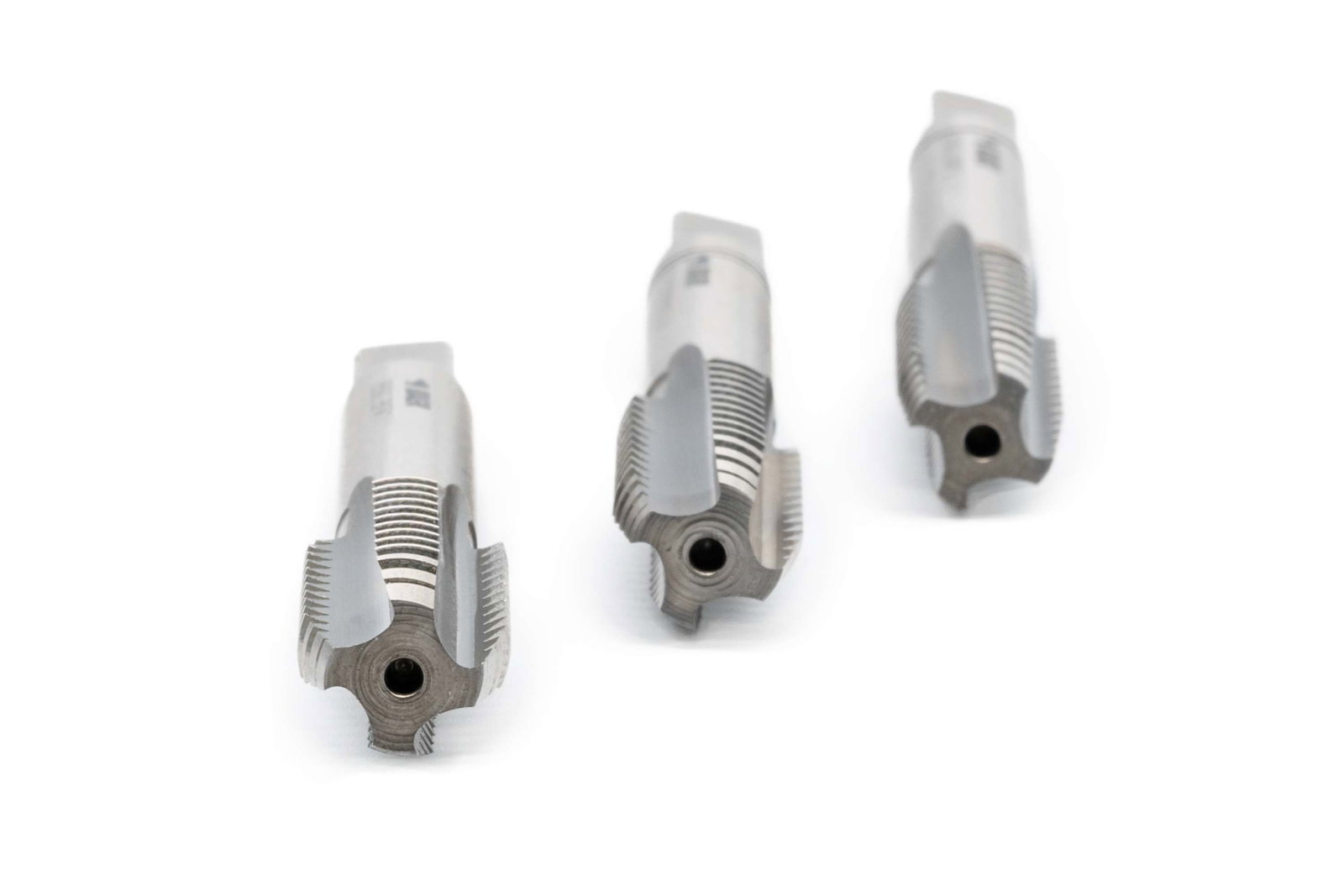

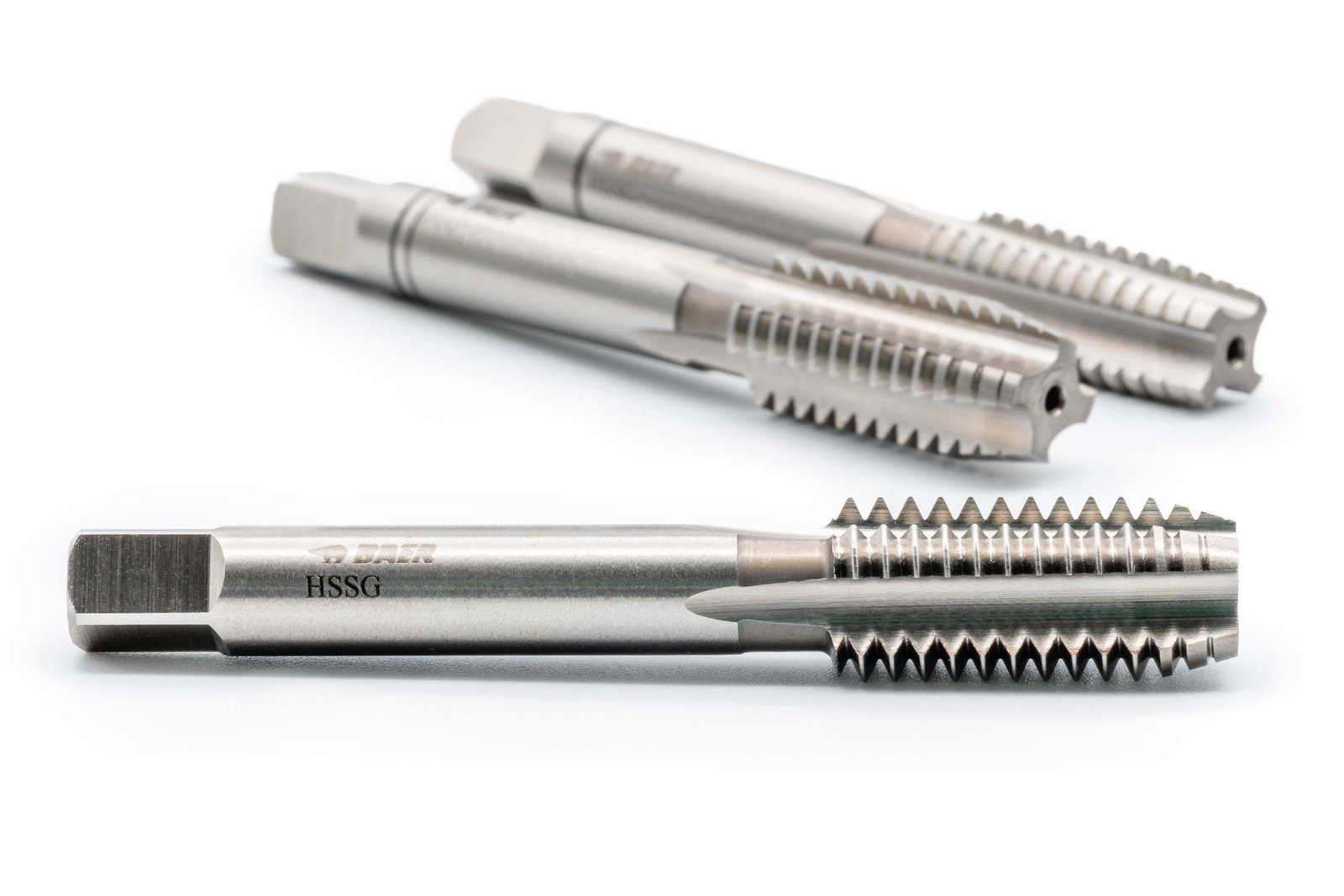

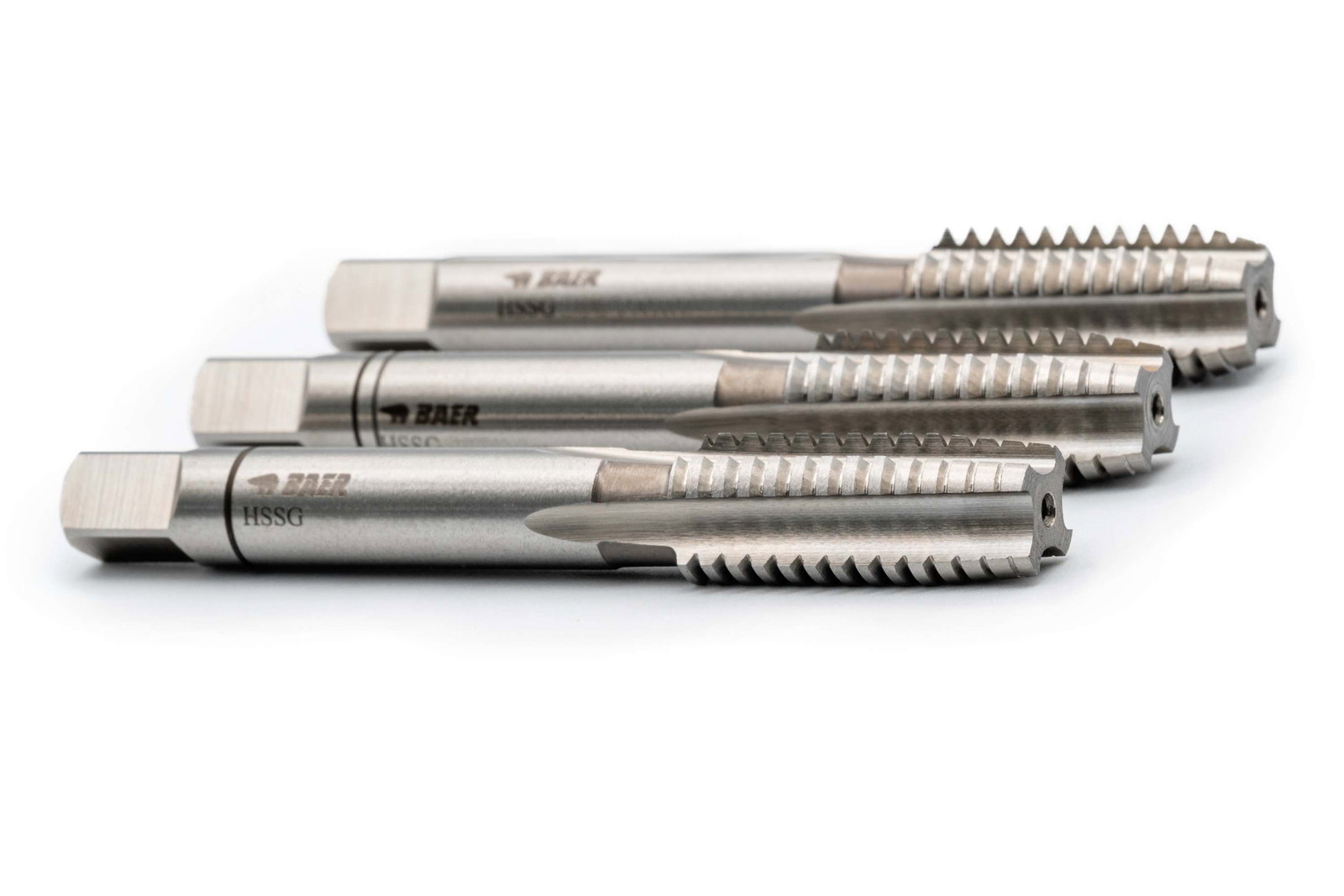

BAER HSSG Tarauds manuels 3 pièces Jeu M 10 x 1,5 - GAUCHE


Le jeu Tarauds manuels se compose de trois tarauds et te permet de tailler un filet fini avec un risque de rupture nettement réduit. L'avantage des tarauds à main en trois parties est que les parties respectives d'un jeu se partagent la puissance de coupe : Le Ébaucheuse (marqué par un anneau) enlève 65 pour cent du Profilé fileté et le taraud intermédiaire (marqué par deux anneaux) 85 pour cent. Le pré-taraudage et la finition avec taraud intermédiaire donnent forme au filet. La dernière étape consiste à utiliser le taraud de finition, qui n'a pas de marque d'anneau. C'est le seul qui coupe à la fin le filet complet et utilisable. En répartissant le travail entre les trois Taraud, il est plus facile de couper un filet droit et propre à la main.
En Comparaison de Tarauds pour machines, le Tarauds manuels a une tige courte. Ainsi, tu peux couper Filetage intérieur à la main sans te coincer et peut être actionné avec Tourne-à-gauche, des grattoirs à outils ou d'autres outils de maintien avec Logement carré.
Le filet peut être coupé dans un Carottage pré-percé.
Grâce au court Coupe de l'outil de finition, le jeu Tarauds manuels est fiable et universel pour les trous de passage et les trous borgnes.
En général, on utilise des jeux de trois pièces Tarauds manuels- Ensembles pour Filetage standard avec un Inclinaison grossier, car la surface du profil du filet est plus grande que pour les filets fins et les forces exercées sur Taraudeuse sont plus importantes.

Dimensions

Carré 5,5 mm
Diamètre 10
Diamètre nominal en mm 10
Diamètre nominal en pouces 0,394
Dimension M 10 x 1,5
Inclinaison 1,5
Inclinaison en mm 1,5

Caractéristiques

Direction A droite
Groupe de produits Taraud
Matériel HSSG blank
Norme de filetage M : Métrique ISO- Filetage standard selon DIN 13
Résistance à la traction à température ambiante jusqu'à 900 N/mm² | 27,1 HRC
Standard DIN 352
Tolérance ISO2/6H
Type de produit Tarauds manuels- Ensembles

Représentation schématique de Diamètre d'avant-trou
Diamètre d'avant-trou
8,5 mm
Représentation schématique de Image Type de trou
Type de trou
Passage et Trou borgne jusqu'à 2 x D
Représentation schématique de Image Forme
Forme / Géométrie
Forme C rainurée droite
Représentation schématique de Image Coupe
Coupe
2-3 Passages
Représentation schématique de Image Élimination des copeaux
Élimination des copeaux
Ne se produit presque pas. Les copeaux restent dans les rainures.
Représentation schématique de Image Refroidissement
Refroidissement
Refroidissement extérieur et - Graissage
Représentation schématique de Image Matériel
Matériel
HSSG blank
Représentation schématique de Image Résistance à la traction
Résistance à la traction à température ambiante
jusqu'à 900 N/mm² | 27,1 HRC
Représentation schématique de Tolérance: ISO2/6H
Tolérance
ISO2/6H

Applications

  • Matériaux faciles à usiner jusqu'à 900 N/mm²
  • Aciers non alliés et faiblement alliés

Dessin technique

detail.technicalDrawingAltText.97/Technische_Zeichnung_ Tarauds manuels_Tige de débordementoSbfRk06S1n77
Carré 5,5 mm
D1 M 10 x 1,5
D2 7 mm
Diamètre 10
L1 70 mm
L2 24 mm

Application – Exemples de matériaux pour tarauds

Aciers de construction non alliés
1.0035S185 (St33)
1.0036S235JRH
1.0038RSt37-2
1.0039S235JRG1+CR
1.0044St44-2
1.0060E335 (St60-2)
1.0116St37-3
1.0570St 52-3
Aciers de construction alliés
1.541515Mo3
1.542316Mo5
1.562214Ni6
1.733513CrMo44
1.733716CrMo44
1.771514MoV63
Aciers de décolletage
1.07119S20
1.07159SMn28
1.071811SMnPb30
1.072110S20
1.072315S20
1.072635S20
1.07379SMnPb36
1.075860SPb20
Aciers de cémentation
1.0401(C15)
1.701617CR3
1.713116MnCr5
1.591915CrNi6
Aciers trempés et revenus non alliés
1.0402C 22
1.1151C22E (Ck22)
1.0503C 45
1.1191C45E (Ck45)
Acier moulé
1.0420GS-38
1.5419GS-22 Mo 4
1.6750GS-20 NiCrMo3 7
1.7357 GS-17 CrMo 5 5
Fonte malléable
0.8145EN-GJMB 450-6
0.8170EN-GJMB 700-2
0.8045EN-GJMW-450-7
0.8055EN-GJMW-550-4
Cuivre pur faiblement allié
2.0240CuZn15
2.0265CuZn30
Laiton à copeaux courts
2.0401CuZn39Pb3
Laiton à copeaux longs
2.0321CuZn37
2.0335CuZn36
2.0360CuZn40
Alliages d'aluminium coulés Si > 5-12 %
3.2161G-AlSi8Cu3
3.2163G-AlSi9Cu3
3.2381G-AlSi10Mg
3.2583G-AlSi12(Cu)
Fonte à graphite lamellaire
0.6010EN-GJL 100 (GG-10)
0.6020EN-GJL 200 (GG -20)
0.6025EN-GJL 250 (GG-25)
0.6030EN-GJL 300 (GG -30)
Alliage cuivre-étain (bronze) à copeaux courts
2.1090.01G-CuSn7ZnPb
2.1086.01G-CuSn10Zn
2.1097G-CuSn5ZnPb
Cuivre pur, cuivre faiblement allié
2.0240CuZn15
2.0265CuZn30
