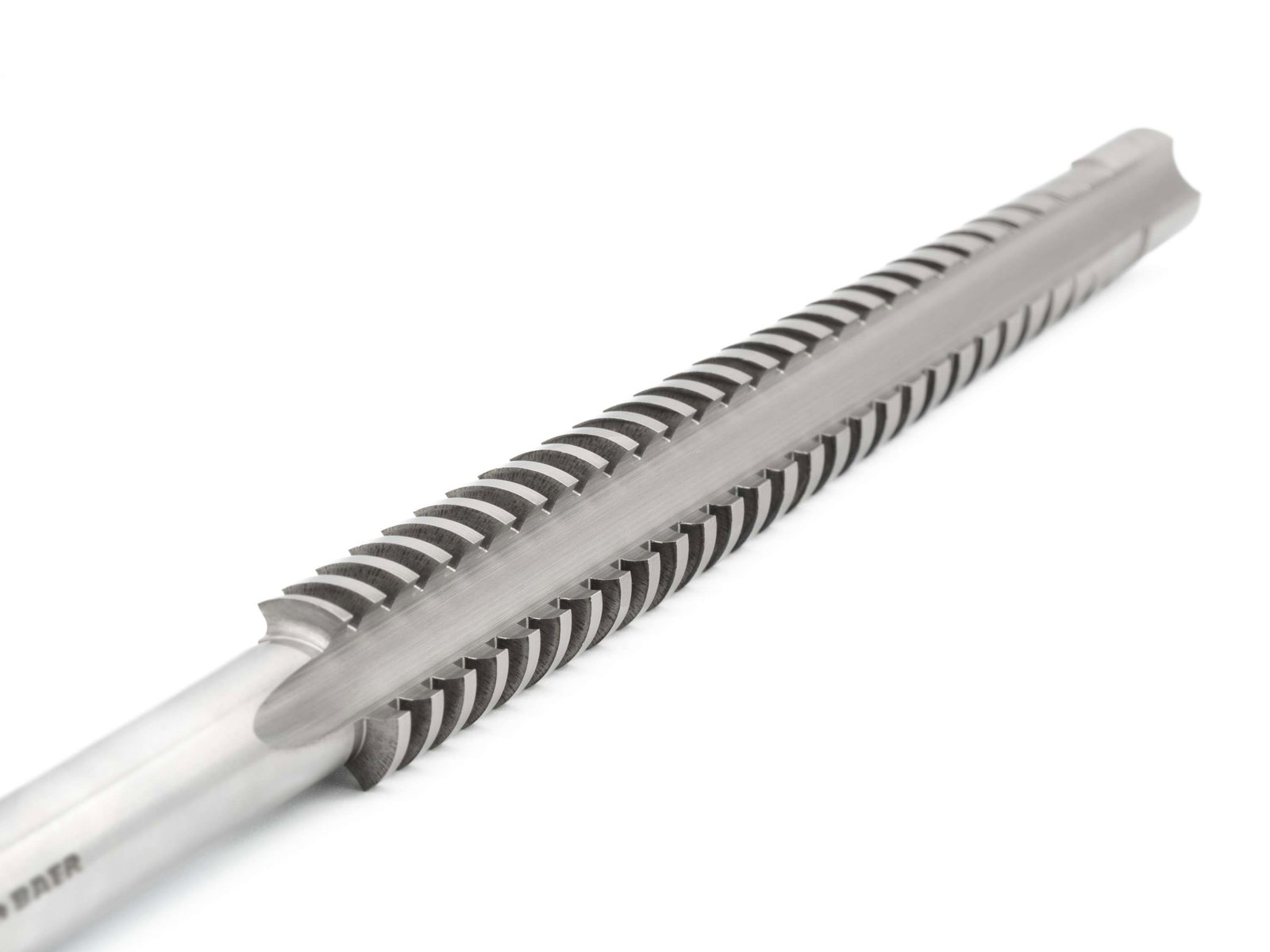

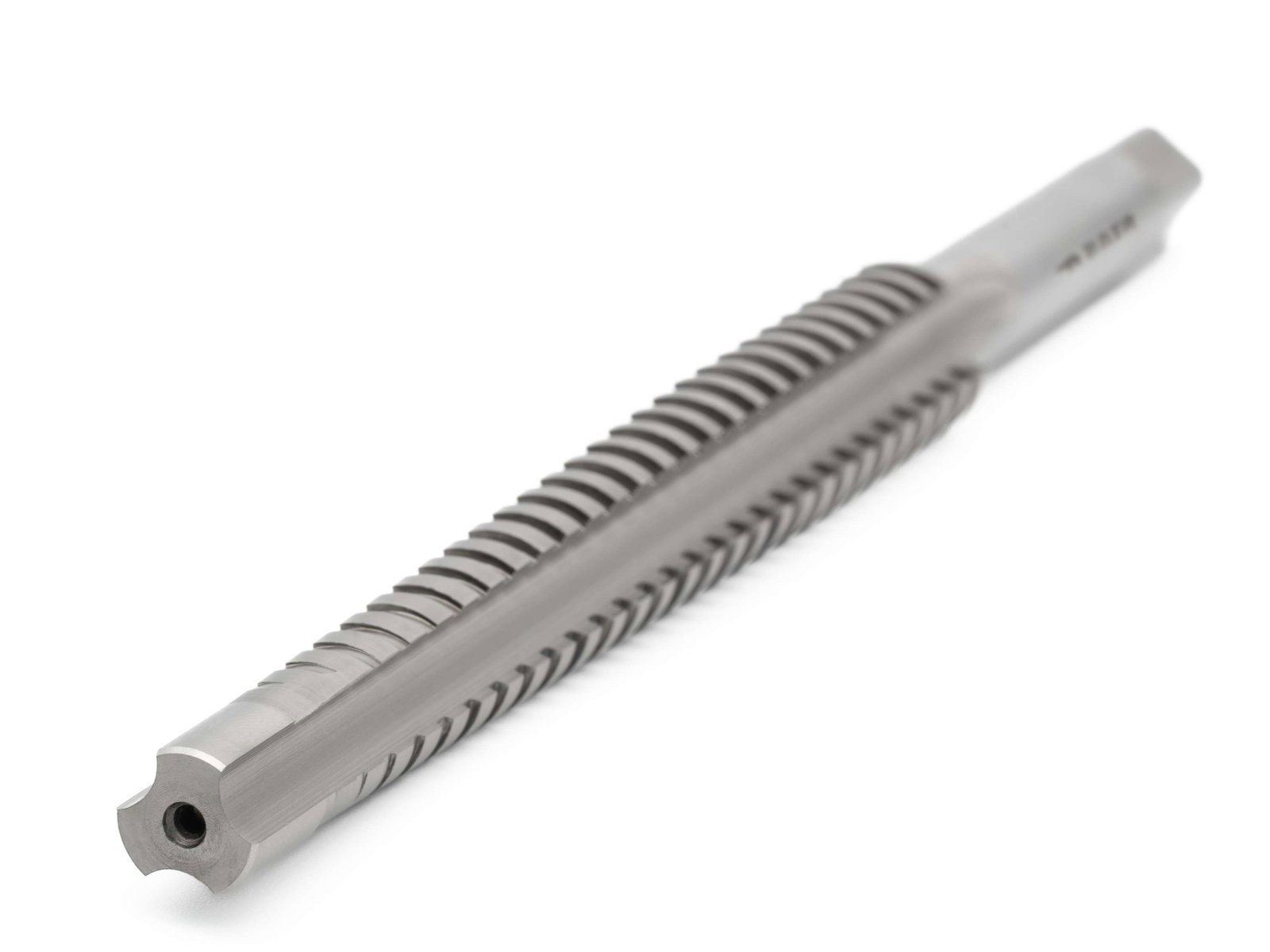

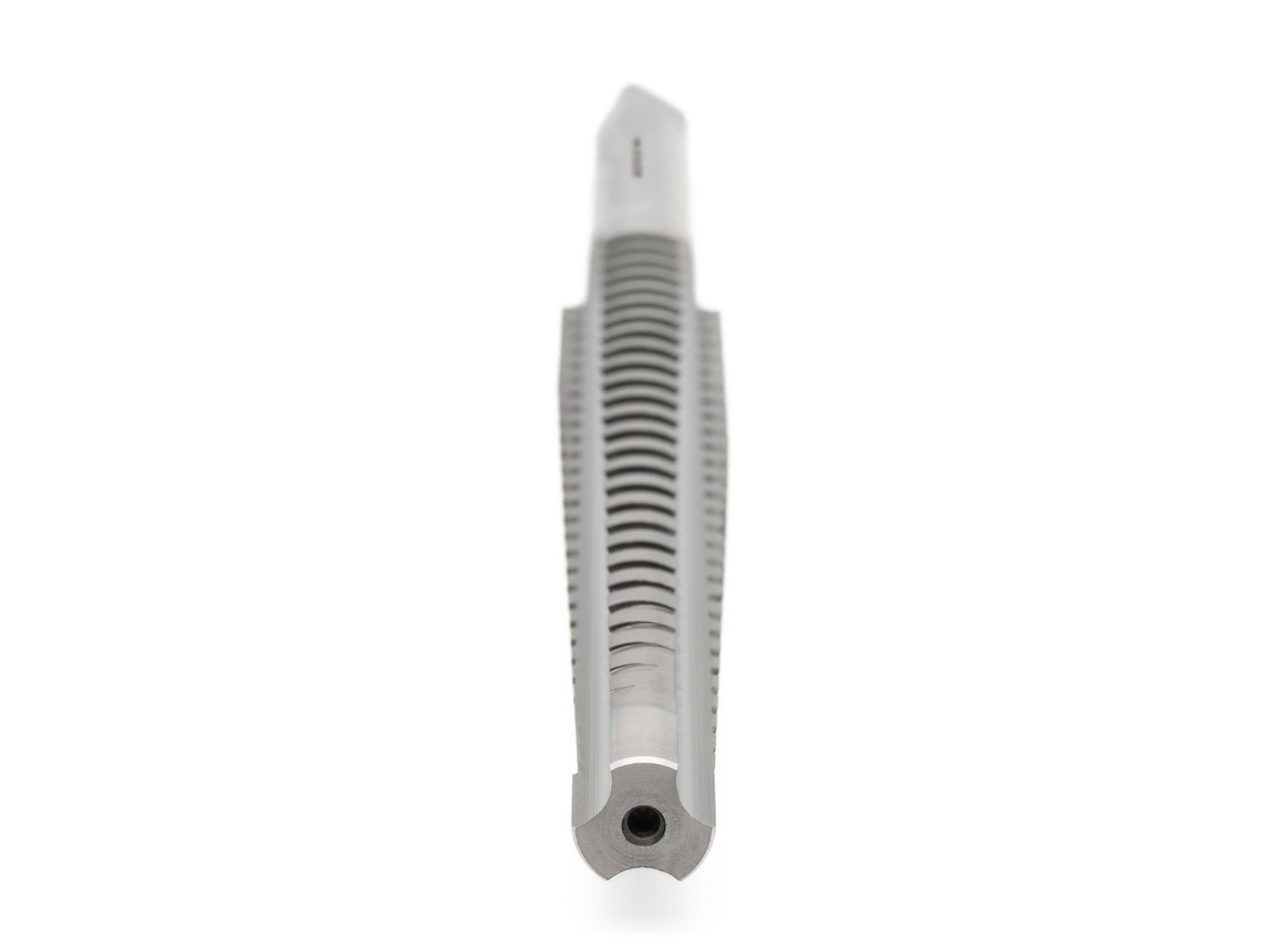

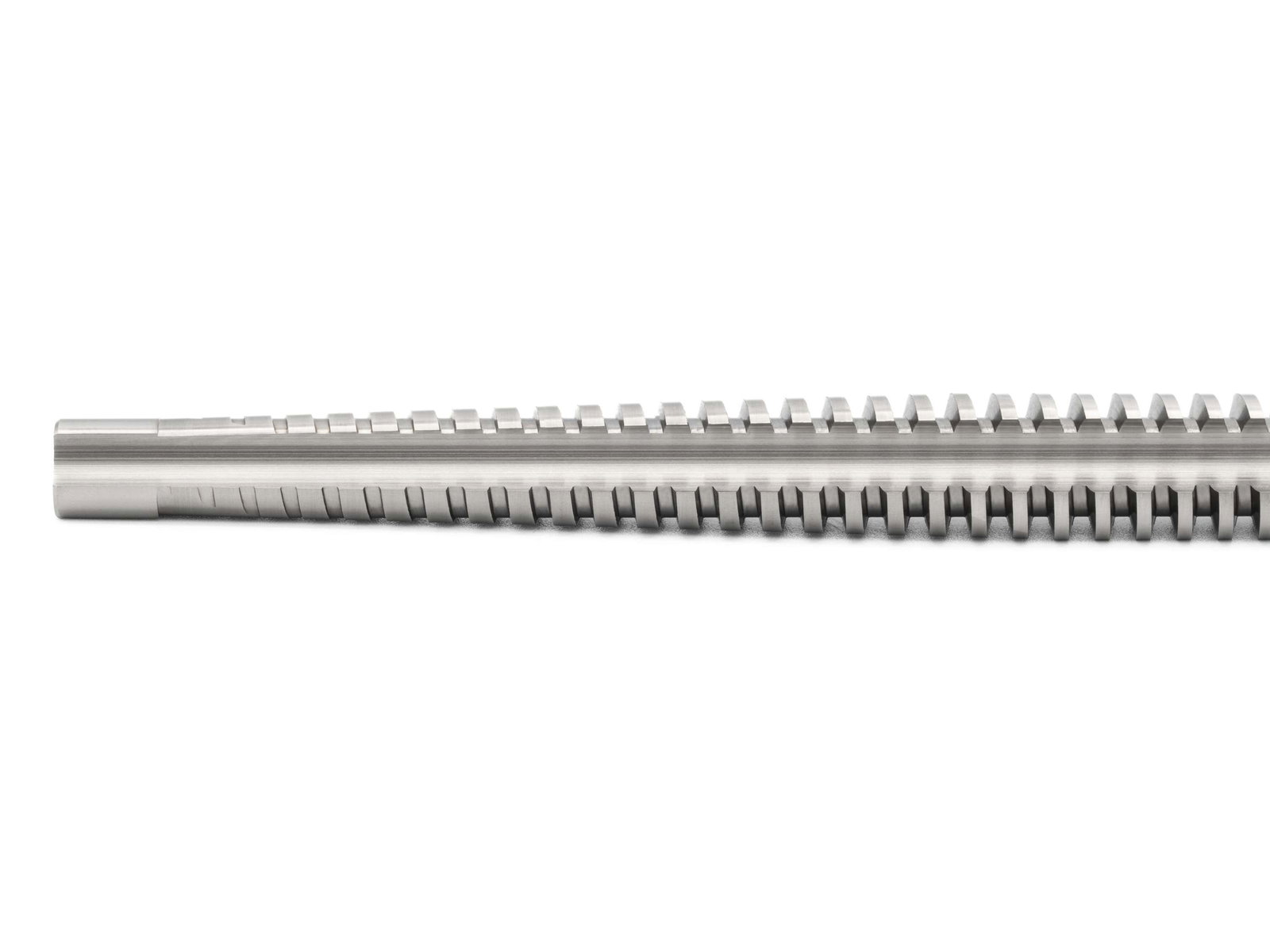

BAER HSSG Tarauds pour écrou de machine Tr 22 x 5 - GAUCHE
BAER HSSG Tarauds pour écrou de machine Tr 22 x 5 - GAUCHE
- Perfektes Trapezgewinde für jede Mutter! Dieser Bohrer liefert dir saubere Schnitte, die garantiert passen!
- Maschinenmuttergewindebohrer aus geschliffenem HSS-Stahl
- Linksgewinde für Anwendungen, bei denen eine linke Drehrichtung erforderlich ist
- Muttergewindebohrer mit langem Anschnitt für Muttern mit einer Gewindetiefe bis zu 1 x Durchmesser
- Gewindebohrer eignet sich für unlegierte und niedrig legierte Baustähle und Automatenstähle sowie gut zerspanbare Werkstoffe bis 700 N/mm²
- Schaft mit reduziertem Durchmesser – Schaftdurchmesser ist kleiner als das Gewinde für präzises Arbeiten
Les tarauds pour écrous trapézoïdaux à coupe à gauche servent à fabriquer des écrous avec Filetage trapézoïdal à gauche selon la norme DIN 103. Un Filetage à gauche se ferme en tournant dans le sens inverse des aiguilles d'une montre. Le Taraud trapézoïdal GAUCHE est également actionné dans le sens inverse des aiguilles d'une montre. Environ 2/3 de la longueur du filetage du taraud sont utilisés comme Coupe. La longue entaille du taraud assure une bonne répartition de la coupe et augmente énormément Immobilisation. De plus, la surface du filet taillé obtient ainsi une qualité très élevée et assure ainsi une tenue sûre et une répartition uniforme des forces de l'assemblage vissé. C'est la qualité BAER qui a fait ses preuves.
Les tarauds pour écrous trapézoïdaux conviennent pour les trous de passage courts jusqu'à 1,0 x le filetage Diamètre nominal et peuvent recevoir plusieurs écrous coupés grâce à leur long Tige de débordement. Le filetage trapézoïdal possède une surface de profil beaucoup plus grande que, par exemple, un Filetage métrique normal. Comme cette grande surface doit être enlevée lors de Alésage, les forces d'usinage sont nettement plus élevées que lors de la coupe d'un filet métrique. La longueur maximale de filetage de 1,0 x D ne doit pas être dépassée, sinon le taraud trapézoïdal risque de se casser. L'usinage de différents matériaux est tout aussi sensible. Si un filet plus long doit être taillé ou si un matériau difficilement usinable doit être usiné, nous proposons un outil adapté rapidement et à court terme. Pour cela, envoie-nous une demande.
La précision des tarauds pour écrous BAER et le filetage détalonné garantissent que le Alésage génère moins de friction et de température. Pour que le profil de filetage ne frotte pas complètement contre la pièce, le filetage est déjà réalisé dans Coupe sur tout le profil de filetage poncé à l'arrière. Ainsi, Taraudeuse doit appliquer moins de forces et Blocages des copeaux peut être évité.
Nos Tarauds pour écrou de machine sont des Taraudeuse puissants et fiables pour un enlèvement de copeaux efficace des écrous en une seule étape avec la machine. Les forets à écrous sont particulièrement utilisés dans la production industrielle. Comme ils se caractérisent par une grande efficacité et de faibles coûts de production, ils sont souvent utilisés dans la production en série. Le filetage est taillé à la machine en une seule opération.
La grande qualité de l'acier allié au cobalt HSSE que nous utilisons fait que nos outils sont extrêmement durables et robustes. Grâce à des processus de trempe spéciaux et à des Démarrer répétés, la structure de la dureté est très homogène, ce qui constitue la base idéale pour un véritable BAER Taraud. Ainsi, Résistance et Stabilité Taraud augmentent, ce qui leur permet de rester en service plus longtemps.
Dimensions
| Diamètre |
22 |
|---|---|
| Dimension |
Tr 22 x 5,0 |
| Inclinaison |
5,0 |
Caractéristiques
| Direction |
GAUCHE |
|---|---|
| Groupe de produits |
Taraud |
| Matériel |
HSSG blank |
| Norme de filetage |
Tr: Filetage trapézoïdal selon la norme DIN 103 |
| Résistance à la traction à température ambiante |
jusqu'à 700 N/mm² |
| Standard |
Norme d'usine |
| Tolérance |
7H |
| Type de produit |
Taraud pour écrou de machine |
17,25 mm
Trou traversant jusqu'à 1 x D
long Coupe rainuré droit
spécial Coupe
Ne se produit presque pas. Les copeaux restent dans les rainures.
Refroidissement extérieur et - Graissage
HSSG blank
jusqu'à 700 N/mm²
7H
Applications
- Utilisation générale
- Matériaux faciles à usiner jusqu'à 700 N/mm²
- Aciers non alliés et faiblement alliés
Dessin technique
| Carré |
12 mm |
|---|---|
| D1 |
Tr 22 x 5 |
| D2 |
16 mm |
| Diamètre |
22 |
| L1 |
235 mm |
| L2 |
155 mm |
Application – Exemples de matériaux
| Aciers de construction non alliés | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0044 | St44-2 |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Aciers de construction alliés | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| Aciers de décolletage | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0723 | 15S20 |
| 1.0737 | 9SMnPb36 |
| Fonte à graphite lamellaire | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
