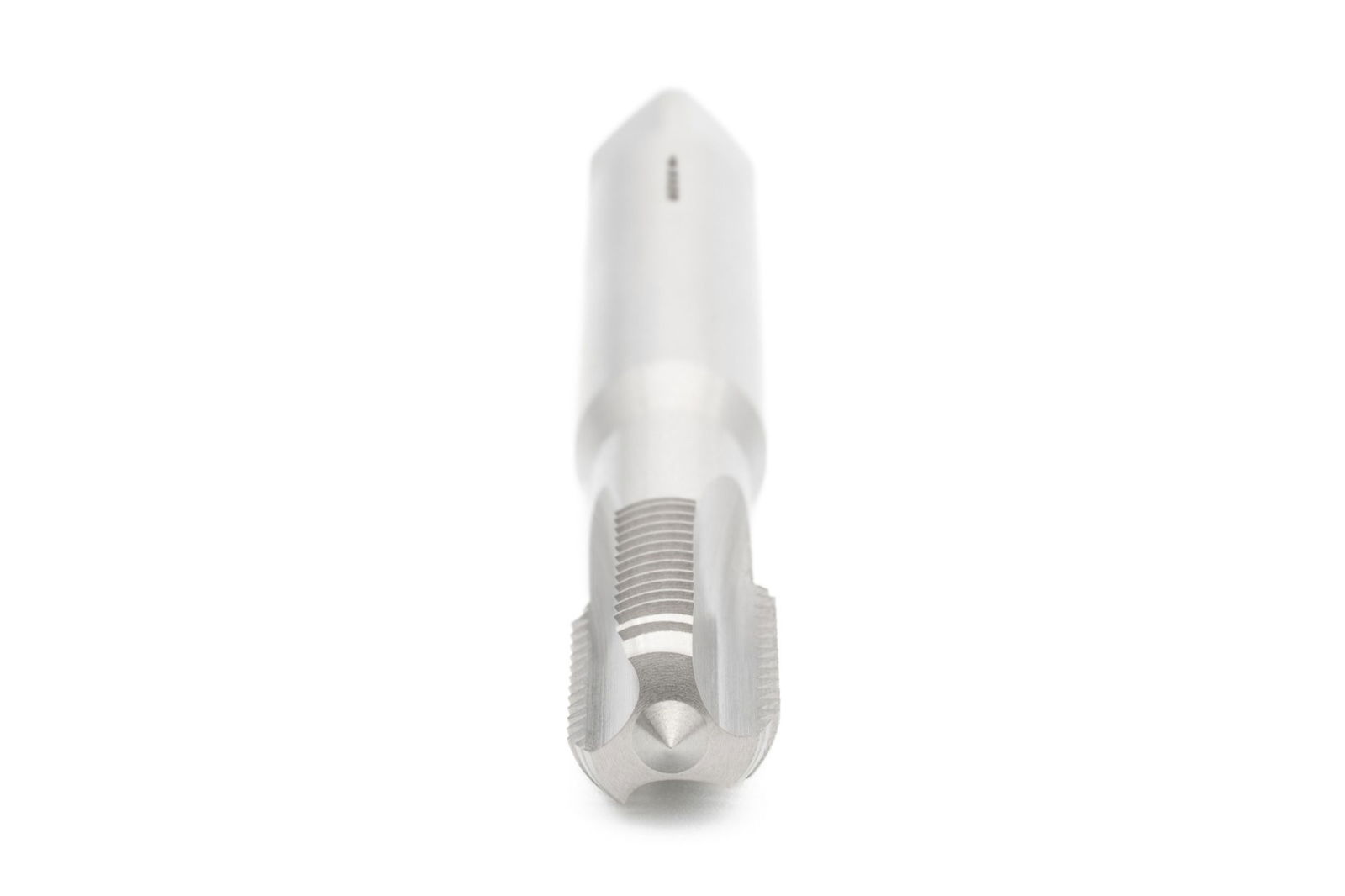

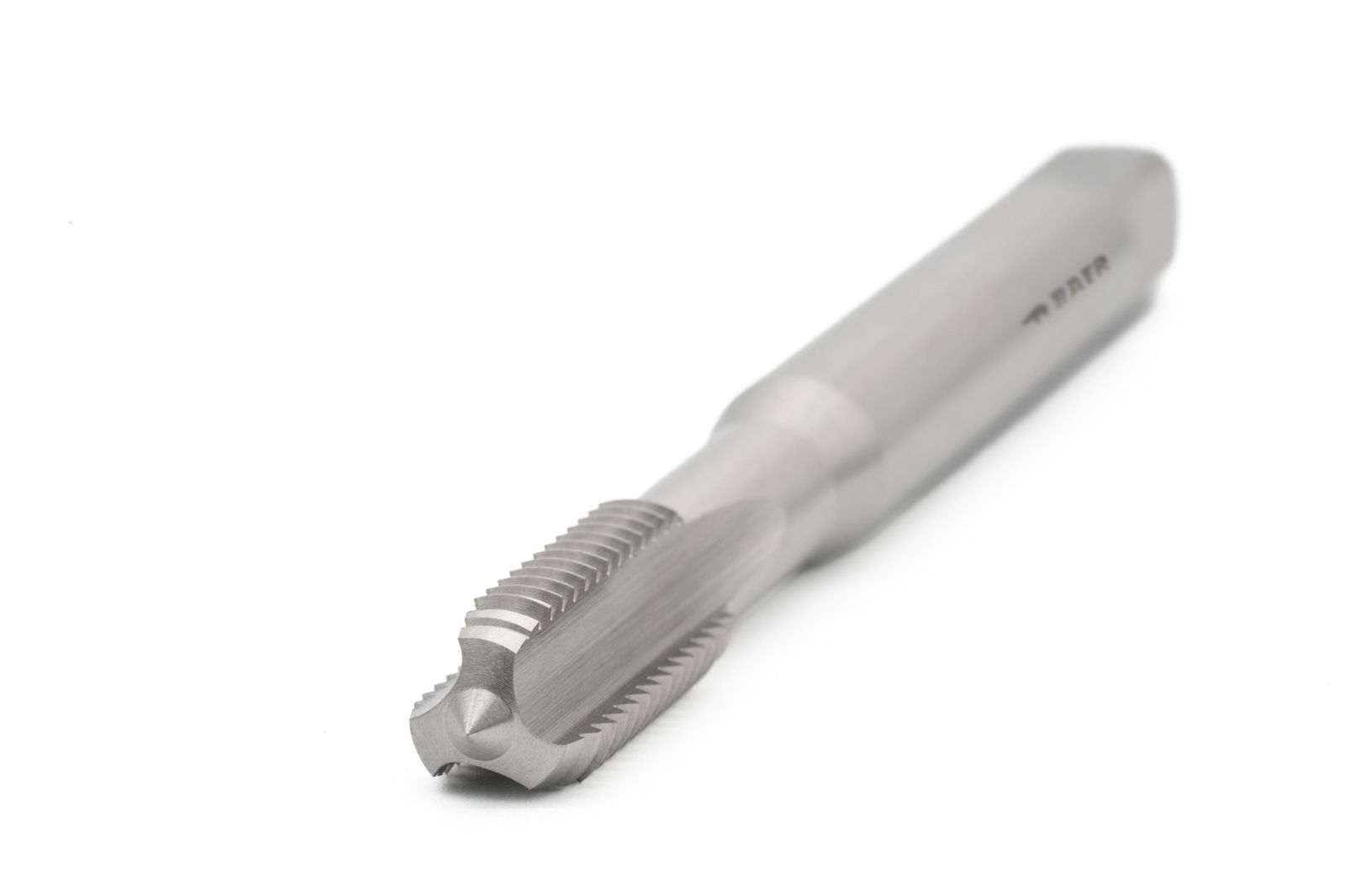

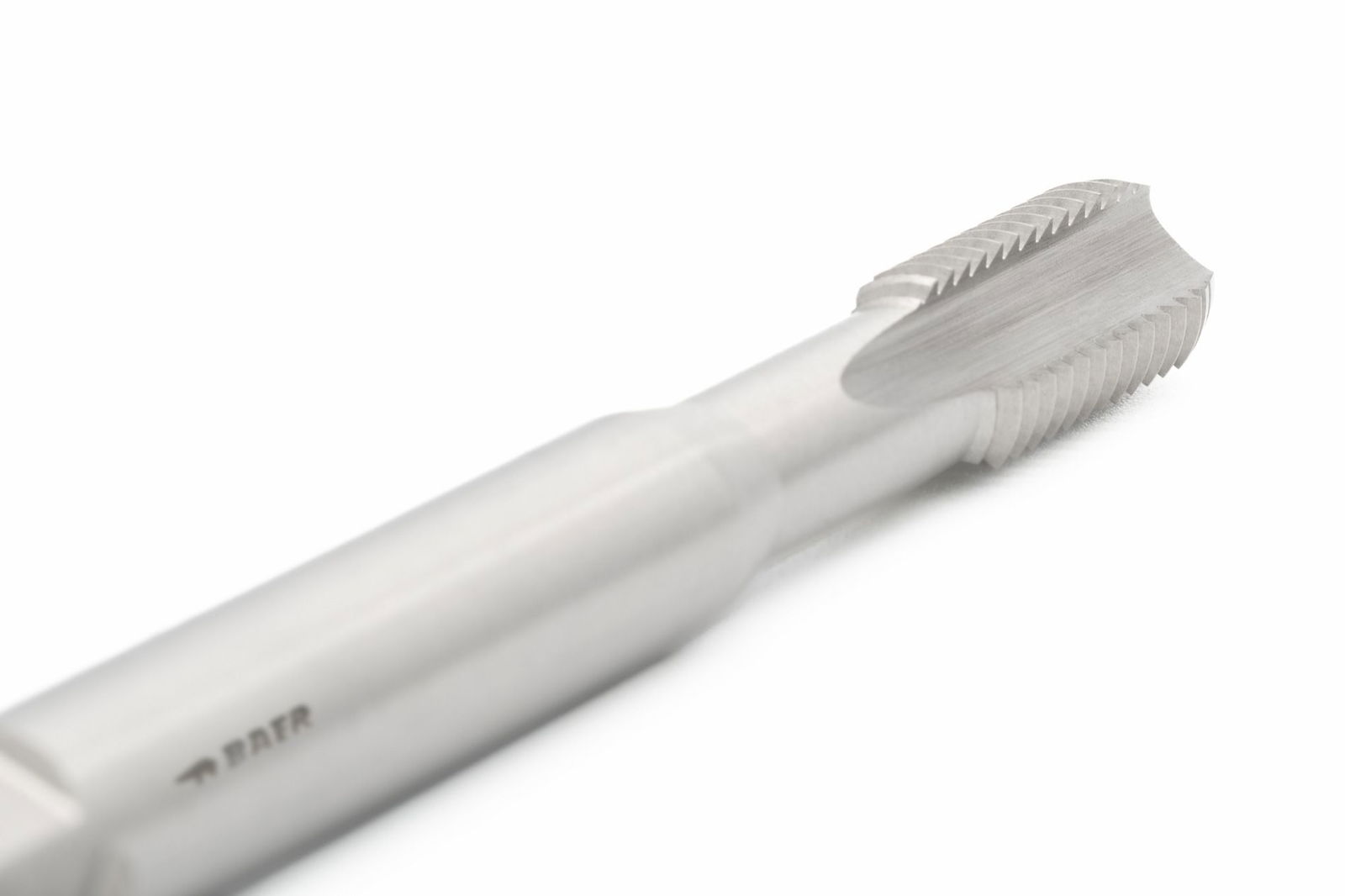

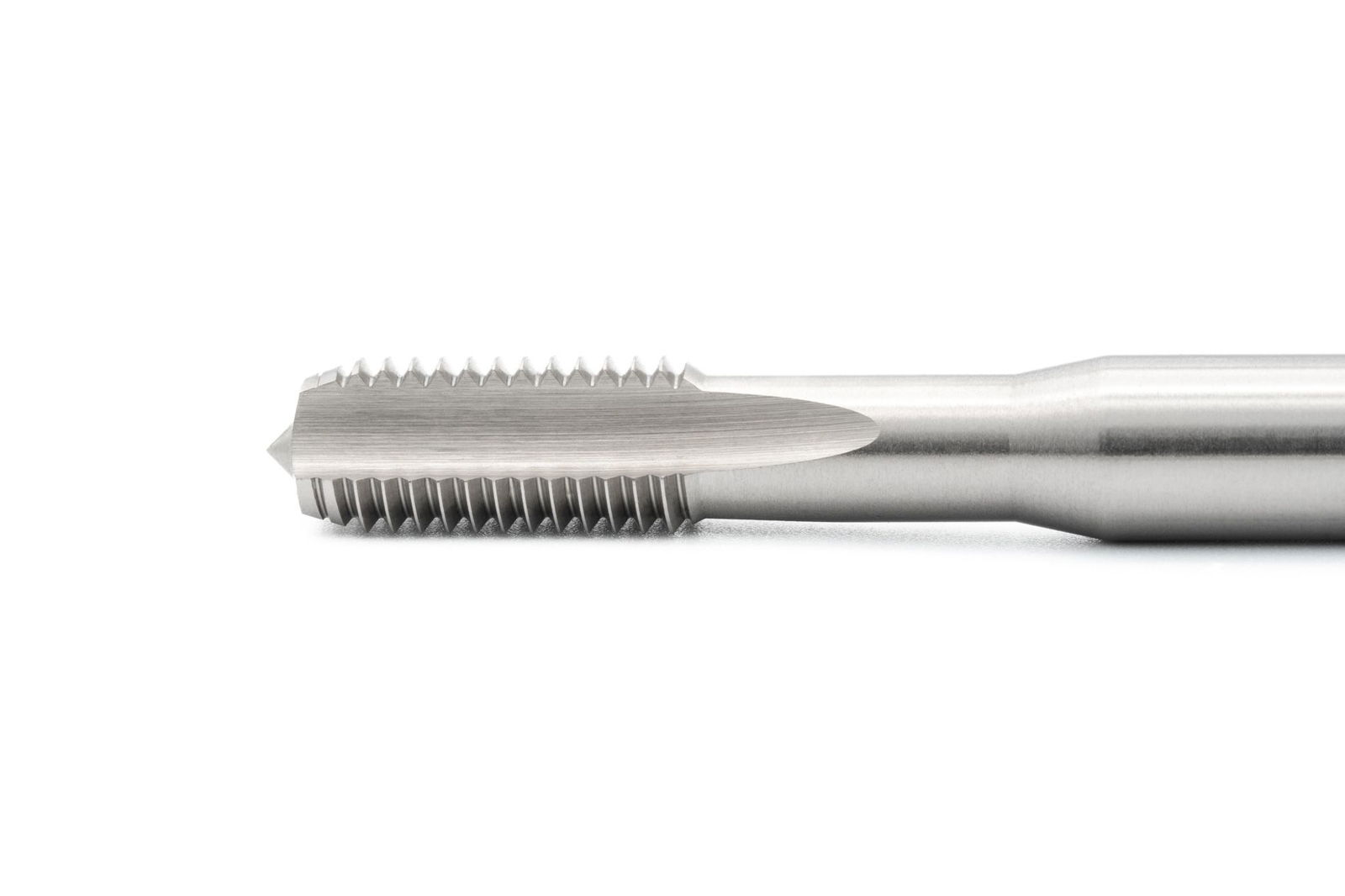

BAER HSSG Tarauds pour machines - Forme C - UNS 1/4 x 36 - ISO 529
BAER HSSG Tarauds pour machines - Forme C - UNS 1/4 x 36 - ISO 529
Nos Tarauds pour machines sont des Taraudeuse puissants et fiables pour un enlèvement de copeaux efficace en une seule étape avec la machine. C'est surtout dans la production industrielle que Tarauds pour machines est utilisé. Ils peuvent être utilisés, entre autres, dans les machines CNC, Machines de découpe de filetage, les perceuses sans fil et les Bras de taraudage pneumatiques. Comme ils se distinguent par leur grande efficacité et leurs faibles coûts de production, ils sont souvent utilisés dans la production en série. Le filetage est taillé mécaniquement en une seule opération. Ainsi, même si le BAER- Tarauds pour machines est fondamentalement comparable aux tarauds à une seule coupe, il est conçu pour être utilisé avec la machine.
Le taraud de machine peut être utilisé pour les trous traversants et les trous borgnes, car le Coupe court et la forme droite de la rainure font que les copeaux restent dans les rainures et ne sont pas évacués.
Chaque matériau présente un Comportement des copeaux individuel. C'est pourquoi Taraud doit posséder les bons Angle de coupe et, pour de meilleurs résultats, une surface spécialement traitée. Ce n'est qu'ainsi qu'un bon Transport des copeaux se produit et que l'on obtient un filetage ajustable.
La grande qualité de l'acier rapide affûté HSS que nous utilisons permet à nos outils d'être extrêmement durables et robustes. Grâce à des processus de trempe spéciaux et à des Démarrer répétés, la structure de la dureté est très homogène, ce qui constitue la base idéale pour un véritable BAER Taraud. Ainsi, Résistance et Stabilité Taraud augmentent, ce qui leur permet de rester en service plus longtemps
Dimensions
| Diamètre |
1/4 |
|---|---|
| Diamètre nominal en mm |
6,35 |
| Diamètre nominal en pouces |
0,25 |
| Dimension |
UNS 1/4 x 36 |
| Inclinaison |
36 |
| Inclinaison en mm |
0,706 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Taraud |
| Matériel |
HSSG blank |
| Norme de filetage |
UNS : filetage américain Unified National avec Inclinaison spéciale selon ANSI B1.1 |
| Résistance à la traction à température ambiante |
jusqu'à 900 N/mm² | 27,1 HRC |
| Standard |
ISO 529 |
| Tolérance |
2B |
| Type de produit |
Tarauds pour machines |
5,7 mm
Passage et Trou borgne jusqu'à 2 x D
Forme C rainurée droite
2-3 Passages
Ne se produit presque pas. Les copeaux restent dans les rainures.
Refroidissement extérieur et - Graissage
HSSG blank
jusqu'à 900 N/mm² | 27,1 HRC
2B
Applications
- Matériaux faciles à usiner jusqu'à 900 N/mm²
- Aciers non alliés et faiblement alliés
Dessin technique
| Carré |
5 mm |
|---|---|
| D1 |
UNS 1/4 x 36 |
| D2 |
6,3 mm |
| Diamètre |
1/4 |
| L1 |
66 mm |
| L2 |
19 mm |
Application – Exemples de matériaux pour tarauds
| Aciers de construction non alliés | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.0037 | St 37-2 | 5 - 12 |
| 1.0044 | St 44-2 | 5 - 12 |
| 1.0039 | S 235JRG1+CR | 5 - 12 |
| 1.0060 | St 60-2 | 5 - 10 |
| Aciers de décolletage | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.0718 | 9 SMnPb 28 | 5 - 12 |
| 1.0721 | 10 S 20 | 5 - 12 |
| 1.0736 | 9 SMn 36 | 5 - 12 |
| 1.0726 | 35 S 20 | 5 - 10 |
| Acier moulé | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.0420 | GS-38 | 8 - 15 |
| 1.1120 | GS-20 Mn 5 | 5 - 15 |
| 1.5633 | GS-24 Ni 8 | 5 - 12 |
| 1.7379 | GS-18 CrMo 9 10 | 5 - 12 |
| Aciers de construction alliés | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.5415 | 15 Mo 3 | 5 - 12 |
| 1.5622 | 14 Ni 6 | 5 - 10 |
| 1.7335 | 13 CrMo 4 4 | 5 - 10 |
| 1.7715 | 14 MoV 6 3 | 5 - 10 |
Vitesse de coupe vc [m/min]=(diamètre extérieur * π * vitesse de rotation) / 1000
Nombre de tours n [1/min]=(vitesse de coupe en m/min * 1000) / (diamètre extérieur * π)
Programmation de l'avance [mm/min]=Nombre de tours * Inclinaison
Veuillez noter que les vitesses de coupe ci-dessus sont des valeurs indicatives et doivent être adaptées en fonction du graissage et de l'actionnement.
