Bohrer Aufbau: Diese Merkmale hat jeder Spiralbohrer

Spiralbohrer oder Wendelbohrer kennen wir alle und wenn Sie ein aufmerksamer Leser unseres Blogs sind, dann können Sie auch ganz gut unterscheiden, welches Bohrwerkzeug für welchen Einsatzzweck geeignet ist. Aber wissen Sie auch, woran es genau liegt, dass nicht jedes Material mit jedem Bohrer bearbeitet werden kann? Wir bei BAER mögen es ja – verzeihen Sie uns den Wortwitz – etwas tiefer zu bohren und finden gerne heraus, wie die Dinge genau zusammenhängen.

Und deswegen beschäftigen wir uns heute einmal mit dem Aufbau eines Spiralbohrers. Denn um ein Werkzeug optimal auf den zu bearbeitenden Werkstoff anzupassen, ist vor allem in der Metallbearbeitung viel zu beachten – von der Härte des Materials bis zu Spanbildung. Nur so kann ein perfektes Bohrloch entstehen. Wenn Sie beim Bohren also in Zukunft ganz genau Bescheid wissen wollen, dann lesen Sie auf jeden Fall weiter und lassen Sie sich von uns in die weite Welt der Bohrergeometrie einführen.

Warum es sinnvoll ist, sich mit dem Werkzeug-Aufbau zu beschäftigen

Na klar wird es Ihnen mit dem korrekten Bohrer gelingen, Löcher zu erzeugen, ohne auch nur ein einziges Mal Begriffe wie Spanwinkel oder Querschneide gehört zu haben. Sie müssen sich also nicht zwingend mit dem exakten Aufbau Ihres Werkzeugs auseinandersetzen – vor allem dann nicht, wenn alles reibungslos läuft. Spannend wird es aber dann, wenn Bohrungen einmal nicht so gelingen, wie erhofft. Falls Sie in solchen Fällen auf Ursachenforschung gehen möchten, dann ist es durchaus von Vorteil, wenn Sie direkt auf eine solide Wissensbasis zurückgreifen können.

Die Auswahl des Bohrers ist entscheidend für das Bohrergebnis, da verschiedene Materialien unterschiedliche Anforderungen an das Werkzeug stellen. Gerade bei ambitionierten Projekten oder wenn Sie gerne mit ungewöhnlichem Material hantieren oder ihre kreative Ader ausleben möchten, kann das nötige Knowhow über den Aufbau von Spiralbohrern das Zünglein an der Waage sein und zwischen Erfolg und Misserfolg entscheiden.

So ist ein Spiralbohrer aufgebaut

Die Schneiden und die Nuten sind die charakteristischen Merkmale, die einen Spiralbohrer zum Spiralbohrer machen. Und um diese Merkmale zueinander in Position zu bringen, sind die Winkel an den strategisch wichtigen Stellen entscheidend. Sehen wir uns das einmal im Detail an:

Die Schneiden an der Spitze des Bohrers

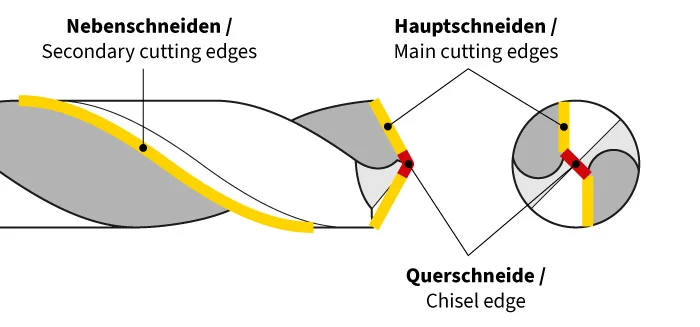

Beginnen wir mit der Hauptschneide an der Spitze des Bohrers. Hier findet der eigentliche Bohrvorgang statt. Spiralbohrer können je nach Ausführung und Einsatzzweck eine unterschiedliche Schneidenanzahl haben, wobei die meisten Spiralbohrer zweischneidig sind. Dreischneidige Bohrer bieten eine höhere Stabilität und geringere Vibrationen, was zu gleichmäßigeren und glatteren Bohrungswänden führt.

Zentral am höchsten Punkt der Bohrerspitze sitzt die Querschneide. Die Querschneide verbindet die beiden Hauptschneiden und hat keine Schneidwirkung, sondern beeinflusst den Druck und die Reibung beim Eindringen in den Werkstoff. Modifiziert wird die Querschneide durch die Ausspitzung oder den Anschliff. Hier sind verschiedene Formen möglich, die sich auf die Zentrierung und das Anbohren auswirken.

Entlang der Spannuten verlaufen außerdem die Nebenschneiden. Die Nebenschneide des Spiralbohrers löst und schneidet Späne, die sich am Werkstoff verklemmt haben, und hat damit ebenfalls eine wichtige Aufgabe, wenn es um einen reibungslosen Ablauf der Bohrung geht.

Nuten sind wichtig für die Spanabfuhr

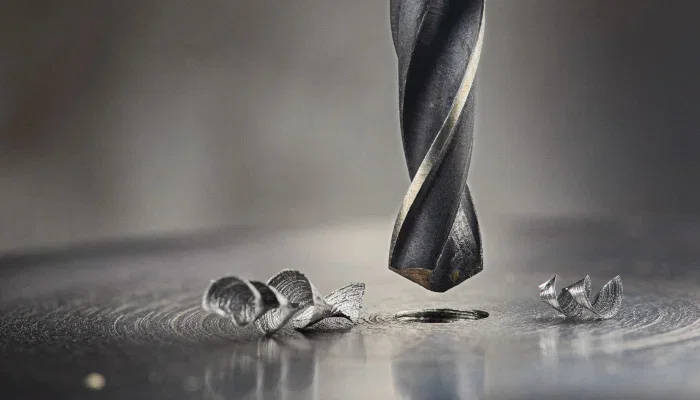

Beim Zerspanen entstehen Späne und die müssen raus aus der Bohrung. Um dafür Platz zu schaffen, verfügt der Spiralbohrer über Nuten, die unterschiedlich breit und tief sein können. Ein breiteres Nutprofil verbessert die Spanabfuhr und reduziert die Wärmeentwicklung, was die Lebensdauer des Bohrers verlängert.

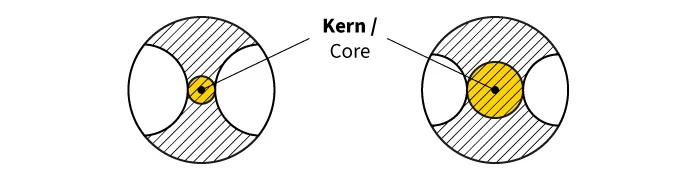

Direkt mit der Form der Nuten hängt auch der Kerndurchmesser des Bohrers zusammen – je tiefer das Nutprofil, desto dünner der Kern. Die Kerndicke des Spiralbohrers ist entscheidend für die Stabilität und die Eignung für höhere Drehmomente und härtere Werkstoffe. Hier gilt es also, die Eigenschaften der Bauarten genau abzuwägen und die für den Einsatzzweck beste Kombination zu treffen.

Winkel an der Spitze und entlang der Spirale

Winkel spielen an zwei Stellen des Bohrers eine Rolle: an der Spitze und entlang der Spirale.

Der Spitzenwinkel am Kopf des Spiralbohrers ist entscheidend für die Zentrierung im Werkstoff. Ein kleiner Spitzenwinkel erleichtert die Zentrierung im Werkstoff, während ein größerer Spitzenwinkel die Anbohrzeit verkürzt. Der Spitzenwinkel ist typischerweise 118° für weichere Materialien und bis zu 140° für harte Werkstoffe.

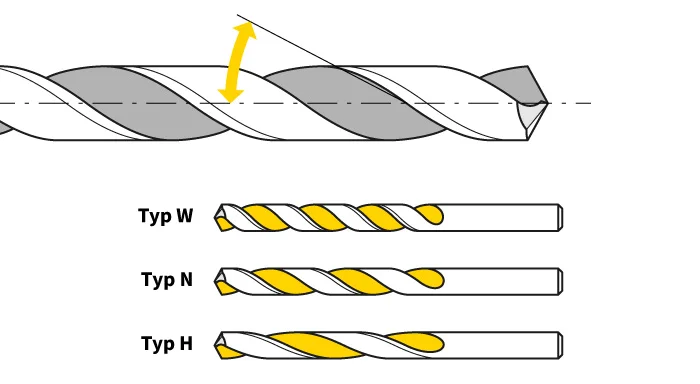

Der Spanwinkel (auch Seitenspanwinkel, Spiralwinkel oder Drallwinkel) bestimmt die Art der Spanbildung und die Abfuhr der Späne während des Bohrvorgangs. Ein größerer Spiralwinkel fördert den effektiven Abtransport bei weichen, langspanenden Werkstoffen, während kleinere Winkel für harte, kurzspanende Materialien geeignet sind. Unterschieden wird meist zwischen Typ W mit einer kurzen Spirale, Typ N mit einer Normalspirale und Typ H mit einer langgezogenen Spirale.

Wie sieht es eigentlich mit anderen Bohrerarten aus?

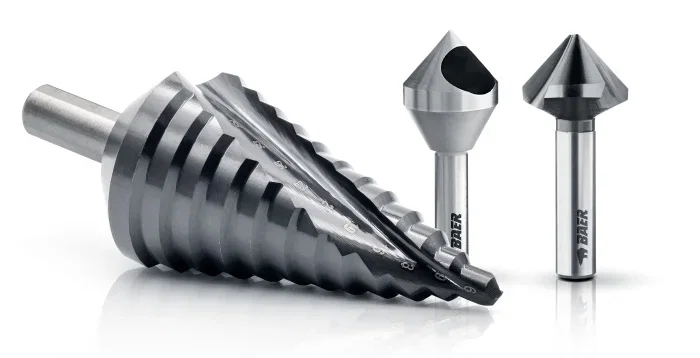

Wir sprechen die ganze Zeit ganz selbstverständlich über Spiralbohrer, dabei gibt es natürlich noch andere Bohrerarten. Oft handelt es sich dabei um speziellere Artikel, die für bestimmte Bohrarbeiten vorgesehen sind. Ein Forstnerbohrer kommt beispielsweise ohne Spiralnut aus und auch beim Kegelsenker werden diese nicht benötigt. Bei diesen beiden Beispielen entstehen entweder nicht viele Späne oder diese finden aufgrund der großen Durchmesser und geringen Bohrtiefen auch ohne Spiralnuten ihren Weg ins Freie. Ein Stufenbohrer ist speziell für den Einsatz in Blechen und Platten vorgesehen und in seiner Geometrie darauf ausgelegt. Und dann gibt es da natürlich noch den besonders spannenden Bereich der Gewindebohrer, mit dem Sie sich auch unbedingt einmal näher beschäftigen sollten...
