Gewinde an Kabelverschraubungen: Alles, was Sie wissen müssen

Ohne Gewinde gäbe es keine Befestigungsschrauben, so viel ist klar. Aber auch andere Bauteile funktionieren nur dank der besonderen Eigenschaften, die ein Gewinde mit sich bringt. Vor allem solche, die sicher halten müssen, sich aber auch wieder lösen lassen sollen. Wie etwa Kabelverschraubungen.

Als Bauteile aus dem Bereich der Elektroinstallation müssen Kabelverschraubungen eine Reihe von Sicherheitskriterien erfüllen und zudem durch Standardisierung leicht austauschbar und gut ersetzbar sein. Klar, dass hier Gewinde mit von der Partie sind! Wo genau und mit welchen Gewindearten Sie bei Kabelverschraubungen rechnen dürfen, das sehen wir uns gemeinsam einmal näher an.

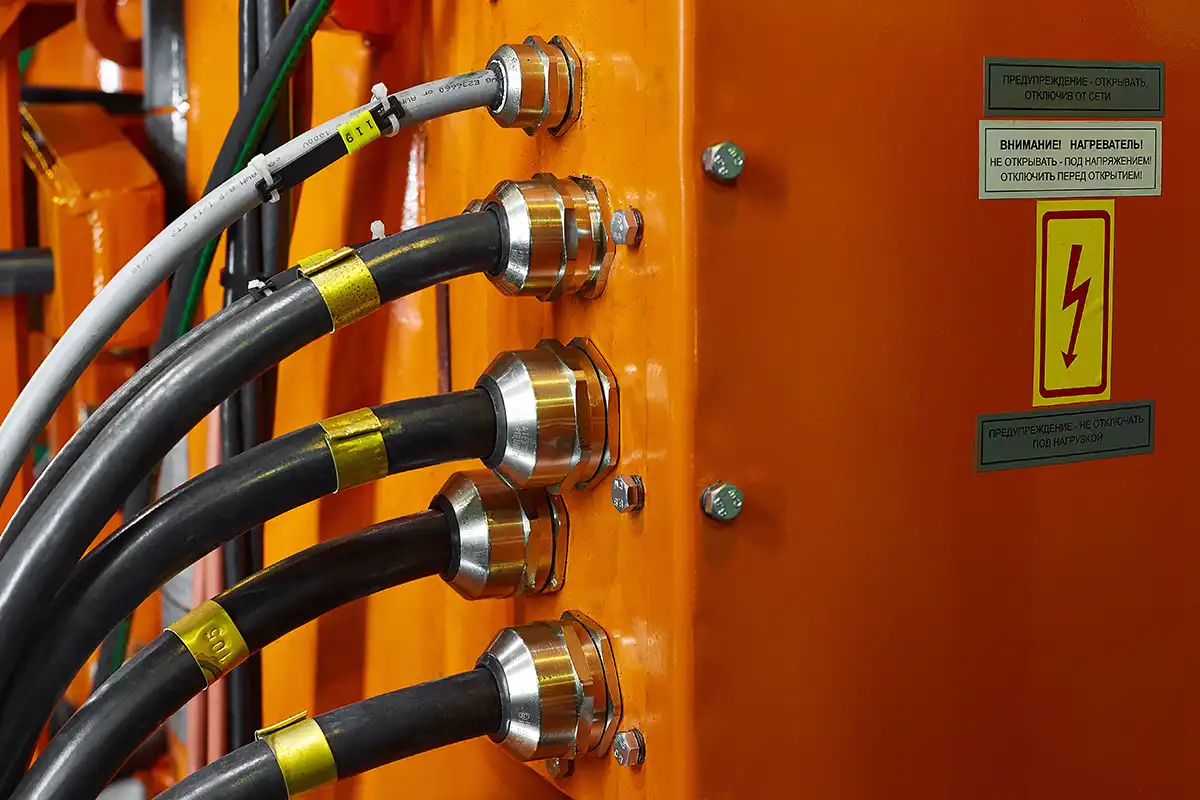

Wo kommen Kabelverschraubungen zum Einsatz?

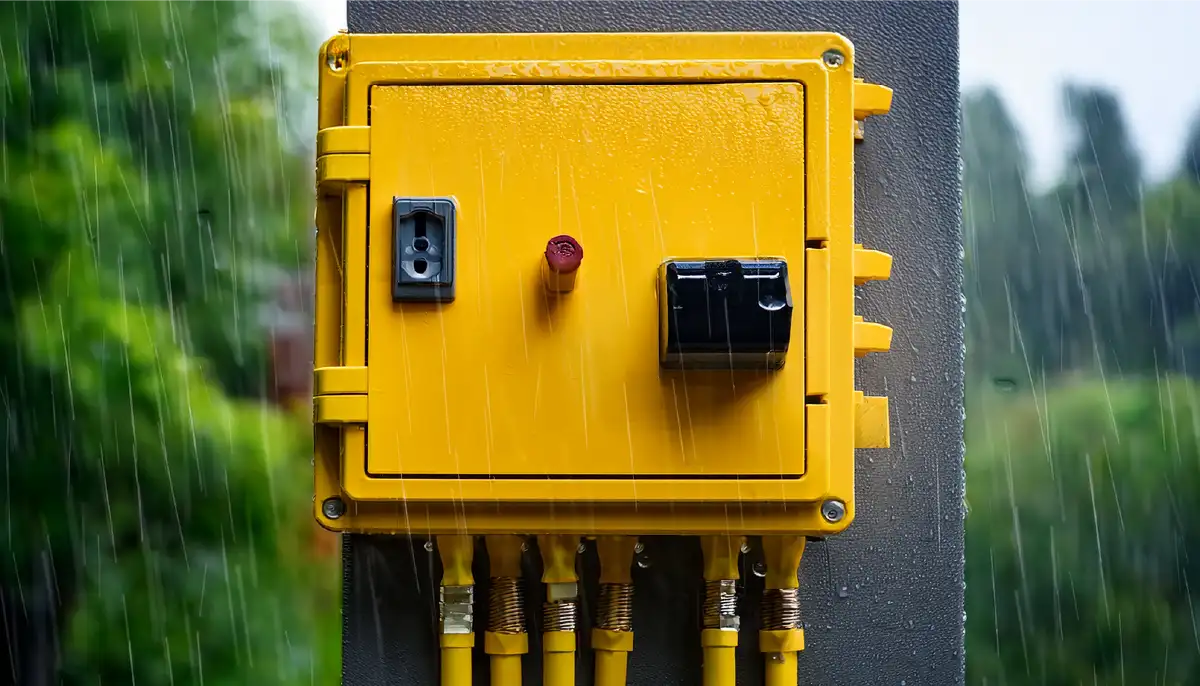

Elektrischer Strom ist in unserer Welt aus wirklich keinem Lebensbereich mehr wegzudenken. Leider lässt er sich (noch) nicht kabellos übertragen, weswegen unser aller Alltag von einem weit verzweigten Netz aus Leitungen und Kabeln abhängt. Sie alle münden früher oder später in Verteilerkästen, Schaltschränken oder Abzweigdosen.

Das Problem dabei? Die Kabel müssen zwar rein, Schmutz, Staub und Feuchtigkeit sollen aber bitte draußen bleiben. Und an dieser Stelle kommen Kabelverschraubungen ins Spiel. In Form einer Kabeleinführung sichern sie die kritische Stelle ab, an der das Kabel die Gehäusewand durchbricht, sorgen für eine gute Dichtung und schützen außerdem das Kabel vor mechanischen Einflüssen.

So funktioniert eine Kabelverschraubung

Auch wenn es unterschiedliche Varianten von Kabelverschraubungen gibt, ist die grundsätzliche Funktionsweise doch meist gleich. Richtig eingebaut dichten sie das Gehäuse zuverlässig ab und sorgen beim Kabel für eine Zugentlastung. Je nach Einsatzort können sich Kabelverschraubungen im verwendeten Material unterscheiden oder mit zusätzlichen Dichteinsätzen ausgestattet sein. Alle Vorgaben für Kabelverschraubungen für elektrische Installationen finden Sie auch in der Norm DIN EN 62444.

Montage der Kabelverschraubung mittels Gewinde

Kabelverschraubungen verfügen über zwei Gewinde. Das erste dient zur Befestigung am Gehäuse. Die Kabelverschraubung wird durch die Öffnung geführt und an der Innenseite des Gehäuses mit einer Kontermutter befestigt. Anschließend wird auch die äußere Druckmutter angezogen, um das Kabel in der Kabelverschraubung zu fixieren. Der Klemmbereich für das Kabel bleibt so variabel.

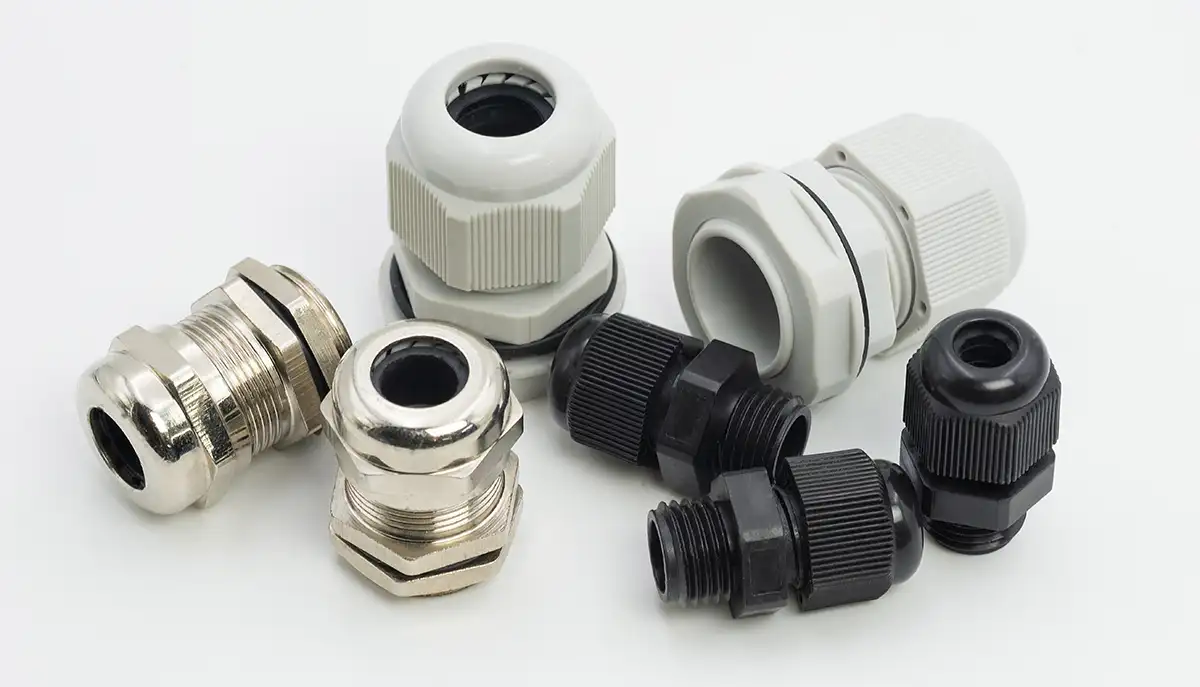

Mittlerweile gibt es auch Ausführungen, die mit einem Klicksystem funktionieren und sich komplett von der Außenseite des Gehäuses installieren lassen. Je nach Einsatzort sind Kabelverschraubungen aus Kunststoff gefertigt oder aus Metall wie Edelstahl oder Messing.

Die Bedeutung der Schutzart

Wie bei allen elektrischen Betriebsmitteln spielt auch bei Kabelverschraubungen die Schutzart eine Rolle. Diese wird durch einen IP-Code ausgedrückt und beschreibt, wie gut das Bauteil gegen mechanische Einflüsse und Wasser geschützt ist. Häufig findet sich bei Kabelverschraubungen die Schutzart IP 68 / IP 69K, das bedeutet, das Bauteil ist staub- und wasserdicht.

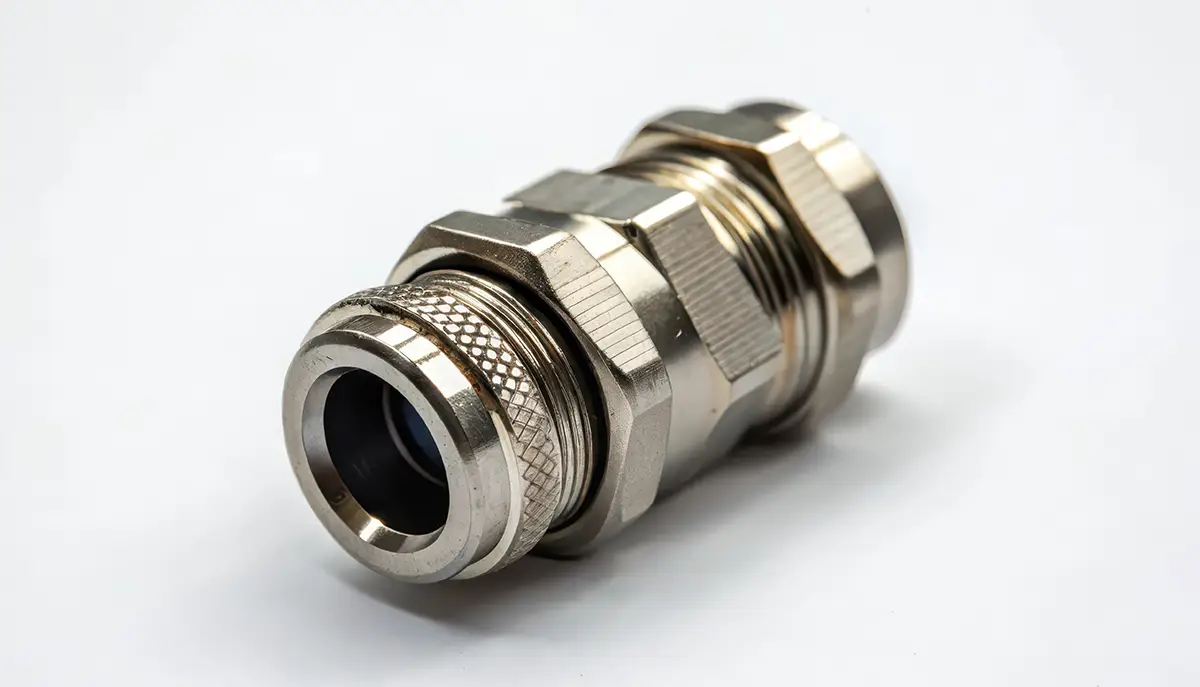

EMV Kabelverschraubungen zum Schutz vor elektromagnetischer Strahlung

Eine Sonderform sind EMV Kabelverschraubungen, die verhindern, dass Geräte durch elektromagnetische Störeinflüsse beeinträchtigt werden. Gerade in Bereichen mit einer hohen elektromagnetischen Strahlung müssen empfindliche Bauteile für eine störungsfreie Funktion abgeschirmt werden. Und da die absolute Anzahl der elektrischen Geräte, die sich auf diese Weise gegenseitig beeinflussen, kontinuierlich ansteigt, gewinnt auch die EMV Kabelverschraubung immer mehr an Bedeutung.

Diese Gewindearten finden Sie an Kabelverschraubungen

Es sind vor allem drei Gewindearten, die Sie an Kabelverschraubungen finden werden: das metrische Gewinde für Kabelverschraubungen, das PG Panzerrohrgewinde oder das zöllige NPT Gewinde.

Metrische Gewinde nach DIN EN 60423

In der Norm DIN EN 60423 ist ein metrisches Gewinde definiert, das für Produkte aus dem Bereich der Elektroinstallation am häufigsten zum Einsatz kommt. Es umfasst 14 Außendurchmesser von M 6 bis M 110 mit der jeweils zugehörigen Steigung, die in der Bezeichnung mit anzugeben ist, also z. B. M 20 × 1,5.

Das Montageloch für Kabelverschraubungen sollte dem Außendurchmesser des Gewindes entsprechen, mit einer leichten möglichen Abweichung nach oben. Diese Toleranz steigt mit zunehmender Gewindegröße; bei M 6 liegt sie noch bei 0,2 mm, bei M 110 dagegen schon bei 0,5 mm.

Das metrische Gewinde nach DIN EN 60423 ist das Gewinde, das Ihnen im europäischen Raum im Bereich der Kabelverschraubungen am häufigsten begegnen wird.

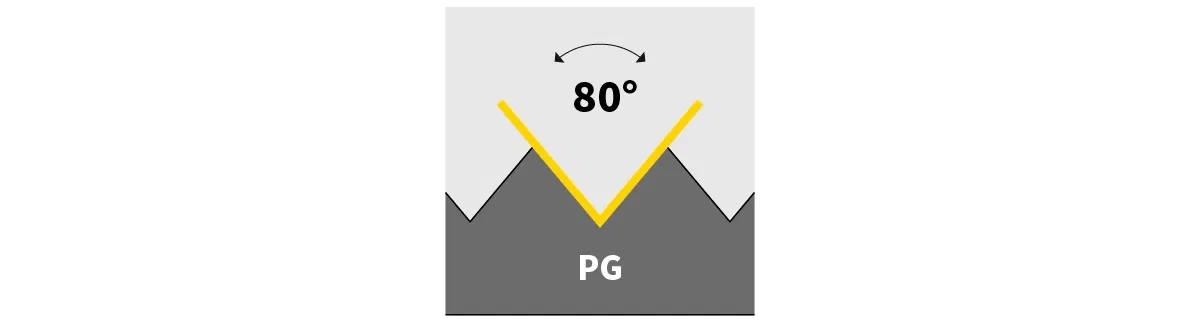

PG Gewinde

Vor der flächendeckenden Verbreitung des metrischen Gewindes für Kabelverschraubungen war vor allem das Panzerrohrgewinde weit verbreitet, das nach DIN 40430 normiert ist. Bei Neuinstallationen soll heutzutage nur noch das oben beschriebene metrische Gewinde verwendet werden. Dennoch ist das Panzerrohrgewinde noch nicht ganz von der Bildfläche verschwunden.

Vor allem bei älteren Bauteilen können Sie noch immer auf das PG Gewinde stoßen. In solchen Fällen sind keine Kombinationen zwischen alten und neuen Bauteilen möglich, da das PG Gewinde mit dem metrischen nicht kompatibel ist. Sie müssen also entweder mit der alten Norm arbeiten, oder – was eher zu empfehlen ist – alte Bauteile durch neue ersetzen, die mit dem metrischen Gewinde ausgestattet sind.

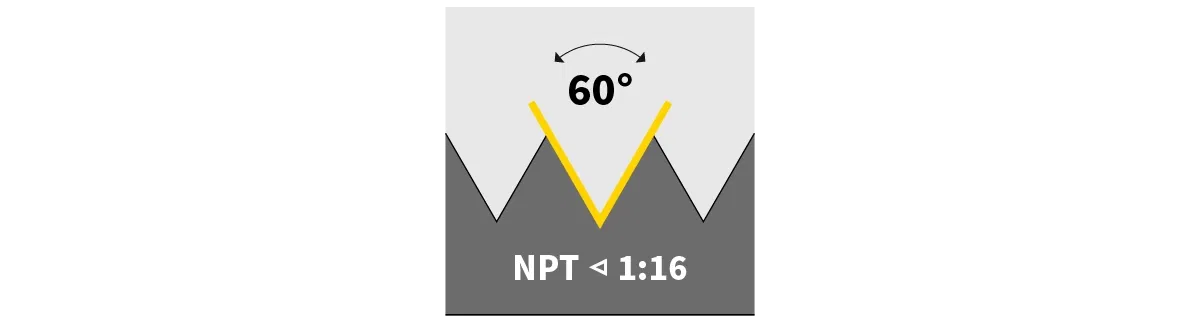

NPT Gewinde

Ebenfalls im Bereich der Kabelverschraubungen anzutreffen sind NPT Gewinde. Sie kommen aus dem amerikanischen Raum und sind zöllige Gewinde mit konischer Form. Eigentlich handelt es sich beim NPT um eine Rohrgewindeart, die aber durch ihre guten Dichteigenschaften aber auch für Kabeleinführungen bestens geeignet ist.

Beim NPT Gewinde wird der Außendurchmesser in Zoll angegeben und die Steigung in Gängen pro Zoll. Verbreitet ist es als Anschlussgewinde vor allem in den USA, kann aber durch Importe durchaus auch hierzulande auftauchen.
