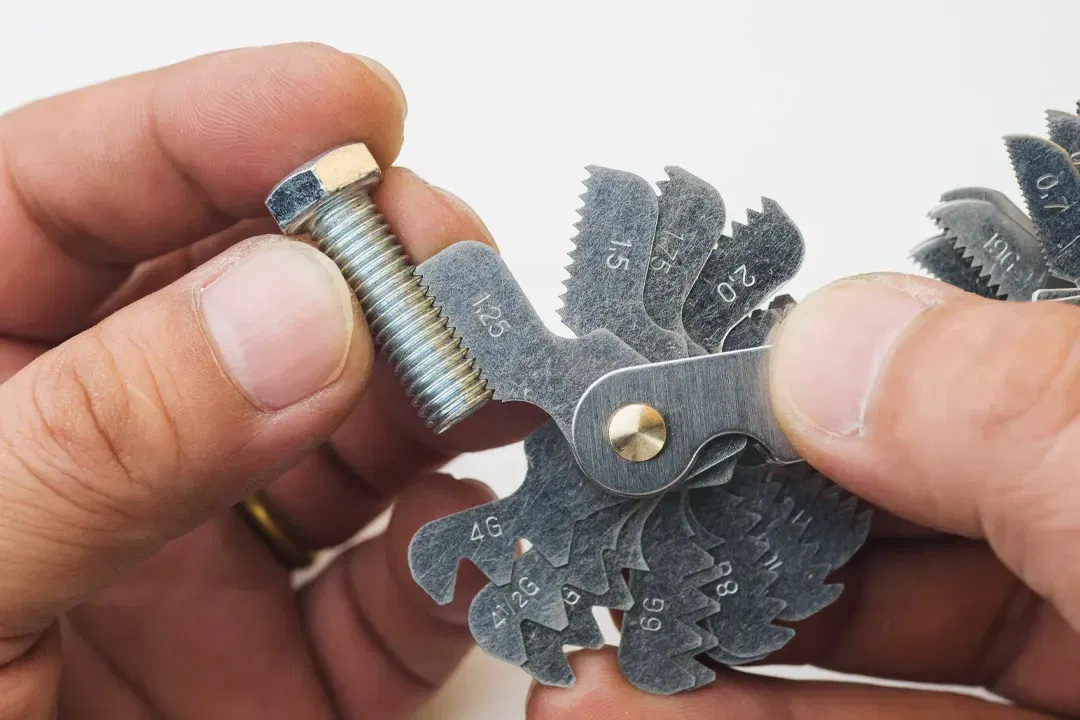

Gewinde einfach bestimmen mit der Gewindeschablone
Gewindeschablonen gehören zu den kleinen Helfern, die Ihnen bei der Arbeit schnell und unkompliziert unter die Arme greifen und dabei lästige Probleme ohne viel Aufwand lösen können. Vielleicht haben Sie auch schon längst eine in der Schublade liegen und benutzen sie sogar regelmäßig. Aber wie das im großen und bisweilen schwammigen Themenfeld „Gewinde messen“ so üblich ist, gibt es zu Gewindeschablonen viele Unklarheiten oder gar Falschannahmen, die weit verbreitet sind.
Denn damit die Gewindeschablone Sie beim Gewindeschneiden wirklich sinnvoll unterstützt, müssen Sie wissen, was das kleine Ding kann und was eben nicht. Und natürlich, wie Sie es richtig verwenden. Darum gut, dass Sie Ihren Weg zu diesem Blogbeitrag gefunden haben. Hier werden alle Ihre Fragen zum Thema Gewindeschablone beantwortet.
Was ist eine Gewindeschablone?
Eine Gewindeschablone ist ein Werkzeug, mit dem Sie die Steigung eines Gewindes prüfen können. Es handelt sich um ein Blechplättchen, dessen Seite ein bestimmtes Gewindeprofil in der Negativform zeigt. Mehrere dieser Plättchen werden fächerförmig zusammengefasst und an beiden Enden eines Griffs angebracht. So lassen sich die Gewindeschablonen nicht nur einfacher verwenden, sondern Sie laufen auch nicht ständig Gefahr, die vielen kleinen Einzelteile zu verlieren.
Welche und wie viele dieser Gewindeschablonen auf einem Griff zusammengefasst werden, kann unterschiedlich sein. Am häufigsten findet man Gewindeschablonen für sehr gängige Gewindearten wie das metrische Regelgewinde oder das Whitworth Rohrgewinde. Dabei gibt es sowohl Gewindeschablonen, die pro Griff nur Blättchen einer Gewindeart enthalten, als auch solche, die verschiedene Arten miteinander vereinen und mitunter auch metrische und zöllige Gewinde kombinieren. Auch die Anzahl der vorhandenen Gewindegrößen kann variieren. Hier müssen Sie eventuell ein wenig stöbern, bis Sie eine Gewindeschablone finden, die genau zu Ihrem Bedarf passt.
So benutzen Sie die Gewindeschablone richtig
Das Prüfen der Steigung funktioniert bei Gewindeschablonen über das sogenannte Lichtspaltverfahren. Um auf diese Weise ein vorhandenes Gewinde zu prüfen, gehen Sie wie folgt vor:
- Stellen Sie zunächst sicher, dass Sie eine Gewindeschablone für die Gewindeart verwenden, deren Steigung Sie prüfen wollen. Sind Sie unsicher, um welche Gewindeart es sich handelt, dann nutzen Sie zunächst andere Methoden der Gewindebestimmung, da das Prüfen beispielsweise eines metrischen Gewindes mit einer Gewindeschablone für zöllige Gewinde keine genauen Ergebnisse liefert.
- Anschließend wählen Sie eine der Gewindeschablonen aus und legen sie an das Gewinde an. Mit welchem Plättchen Sie anfangen, ist im Grund egal. Allerdings sparen Sie sich ein paar Schritte, wenn Sie zunächst einmal eine „Pi mal Daumen“ Einschätzung treffen, welche Gewindeschablone am ehesten zu ihrem Gewinde passen könnte.
- Drücken Sie nun die Gewindeschablone gegen Ihr Gewinde. Wenn die Zähne der Gewindeschablone gar nicht in die Gewindegänge passen, können Sie direkt mit dem nächsten Blättchen weitermachen. Probieren Sie sich so lange durch die Gewindeschablonen, bis Sie das Gefühl haben, eine gute Passung gefunden zu haben.
- Jetzt kommt das Lichtspaltverfahren ins Spiel. Halten Sie die Gewindeschablone und Gewinde vor eine Lichtquelle und schauen Sie genau hin. Kann Licht durch einen Spalt zwischen Gewinde und Schablone dringen? Dann ist die Steigung nicht identisch und Sie müssen weitersuchen. Ist jedoch gegen eine Lichtquelle kein Spalt zu erkennen, dann haben Sie die passende Steigung gefunden!
Wie genau sind die Ergebnisse einer Gewindeschablone?
Das Lichtspaltverfahren mutet zwar etwas laienhaft an, ist aber tatsächlich ein gängiges Prüfverfahren, das auch im Profibereich zum Einsatz kommt. Je nach Lichtquelle und Qualität der Schablone können auch extrem kleine Abweichungen auf diese Weise erkannt werden. Allerdings hängt die Exaktheit des Ergebnisses somit auch unmittelbar mit den Umgebungsbedingungen und letztendlich Ihrer subjektiven Einschätzung zusammen. Bei richtiger Anwendung sind die Ergebnisse, die Ihnen die Gewindeschablone liefert, sehr zuverlässig.
Gewindeschablonen eignen sich dabei vor allem zur zuverlässigen Ermittlung der Steigung von Außengewinden. Bei Innengewinden kann es schwierig bis unmöglich sein, ein Lichtspaltverfahren richtig durchzuführen, weswegen Gewindeschablonen hier nur begrenzt zum Einsatz kommen.
Was ist der Unterschied zwischen Gewindelehre und Gewindeschablone?
Gewindeschablonen werden häufig auch als Gewindelehren bezeichnet. Dabei ist die Verwechslungsgefahr groß mit den Werkzeugen, die verwendet werden, um ein Gewinde auf Lehrenhaltigkeit zu überprüfen. Tatsächlich sind solche Gewindelehren und Gewindeschablonen aber keinesfalls identisch. Eine Gewindelehre wird auf ein Außengewinde aufgedreht bzw. in ein Innengewinde eingeschraubt und prüft dabei viel mehr als nur Formabweichungen bei der Steigung. Darüber hinaus ist das Lehrensystem für Gewinde nach DIN genormt. Hersteller nutzen Gewindelehren regelmäßig, um sicherzustellen, dass ihre produzierten Gewinde exakt innerhalb der vorgesehenen Toleranzen liegen und schaffen damit Rechtssicherheit für sich und ihre Kunden. Damit geht der Einsatzbereich eine Gewindelehre weit über den einer Gewindeschablone hinaus.
Anwendungsgebiete für eine Gewindeschablone
Und was ist dann der Einsatzbereich einer Gewindeschablone? Der ist tatsächlich in Gebieten angesiedelt, in denen höchste Präzision kein absolutes Kriterium ist. Für das schnelle Bestimmen einer Schraube beim Heimwerken oder auch bei der Arbeit als Handwerker sind Gewindeschablonen hervorragend geeignet und eine gute Alternative zum händischen Messen, das mehr Zeit und den Einsatz anderer Werkzeuge notwendig macht.
Gewindeschablonen sind aber nicht dafür gedacht, rechtssicher die Lehrenhaltigkeit eines Gewindes zu bestimmen oder die Maße eines unbekannten Gewindes herauszufinden. Für diese Zwecke gibt es andere Möglichkeiten, die viel präzisere Ergebnisse liefern und auch flexibel für jede Gewindeart anwendbar sind.
Wenn Sie aber eine Schraube ersetzen möchten und nicht mehr genau wissen, welche das genau war, dann ist die Gewindeschablone eine bequeme Möglichkeit, das herauszufinden.
Und wenn Sie mit der Gewindeschablone die Steigung Ihres Gewindes ermittelt haben, dann finden Sie im BAER Online-Shop die passenden Gewindewerkzeuge dafür. Unser Kundenservice ist außerdem Ihr kompetenter Ansprechpartner für alle Ihre Fragen rund ums Thema Gewindebohren.
