Gewindelehrdorn – Was ist das und wer benötigt einen?

Als Hersteller von Gewindewerkzeugen sollten wir bei BAER Ihnen vermutlich erzählen, dass Sie gar nicht genug Werkzeuge und Zubehörteile besitzen können. Aber wir mögen zufriedene Kunden, die sich vertrauensvoll auf uns verlassen können, und deswegen ist uns sehr an ehrlicher Kaufberatung gelegen. Es gibt Produkte, die können wir guten Gewissens jedem Heim- und Handwerker empfehlen. Andere sind nur in bestimmten Situationen nützlich und wieder andere nur in ein paar seltenen Spezialfällen. In welche Kategorie fällt der Gewindelehrdorn?

Mit dem Begriff Gewindelehrdorn ist meist der Gewindegrenzlehrdorn gemeint und genau um dieses praktische Prüfmittel geht es in diesem Blogbeitrag. Vielleicht haben Sie den Griff mit Gewinde an jedem Ende schon einmal gesehen und sich auch gefragt, ob Ihnen dieses Teil bei der Gewindebearbeitung helfen könnte. Falls ja, dann lesen Sie unbedingt weiter, denn diese Frage klären wir heute. Benötigen Sie einen Gewindelehrdorn und wenn ja, was gibt es bei der Anwendung alles zu beachten?

Gewinde prüfen – Muss das sein?

Ein Gewindelehrdorn ist ein hochpräzises Messwerkzeug, das in der Metallverarbeitung und Qualitätssicherung verwendet wird, um die Maßhaltigkeit und Funktionalität von Innengewinden zu überprüfen. Einfach gesagt soll er den Ist-Zustand des geschnittenen Gewindes mit einem bestimmten Soll-Zustand abgleichen – stimmen Durchmesser, Winkel und Steigung? Wichtig ist an dieser Stelle, dass Lehrenmaße nach DIN ISO genormt sind, beispielsweise das Gewinde M (metrisches Gewinde) nach DIN ISO 1502. Das schafft Rechtssicherheit, falls es zu Unstimmigkeiten mit Kunden kommt.

In der Industrie oder in Handwerksbetrieben ist eine regelmäßige Prüfung von Regelgewinde und Feingewinde also schon allein deshalb ratsam, um sich rechtlich abzusichern und natürlich auch, um in der Herstellung optimale Qualität garantieren zu können. Entspricht ein Gewinde nicht den Vorgaben, fällt das sofort auf und die Fehlerquelle kann ermittelt werden.

Wie steht es aber um die Anwendung in der heimischen Werkstatt? Im privaten Bereich macht die Prüfung mittels Gewindelehre dann Sinn, wenn hohe Präzision bei Ihren Projekten eine große Rolle spielt. Die Lehre hilft Ihnen dabei, festzustellen, ob ein Gewindebohrer abgenutzt ist und ausgetauscht oder nachgeschliffen werden sollte. So können Sie dann rechtzeitig die entsprechenden Maßnahmen treffen, bevor Sie eine ganze Reihe Gewinde mit von der Norm abweichenden Maßen hergestellt haben. In den meisten Fällen werden Sie jedoch auch ohne Gewindelehre zurechtkommen.

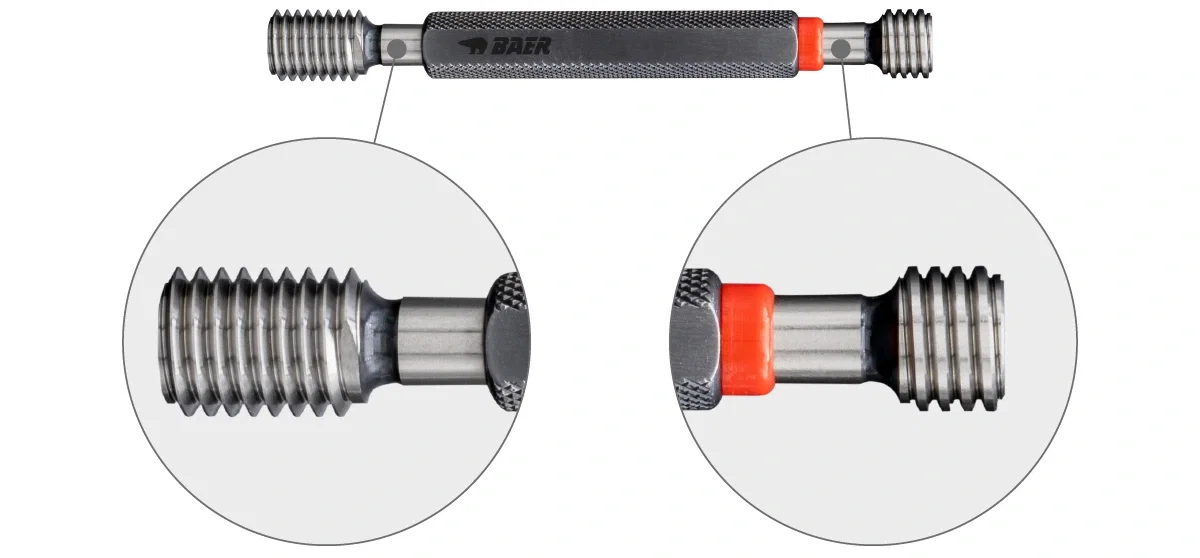

Gut-/Ausschussseite auf einem Griff – So ist ein Gewinde-Grenzlehrdorn ausgebaut

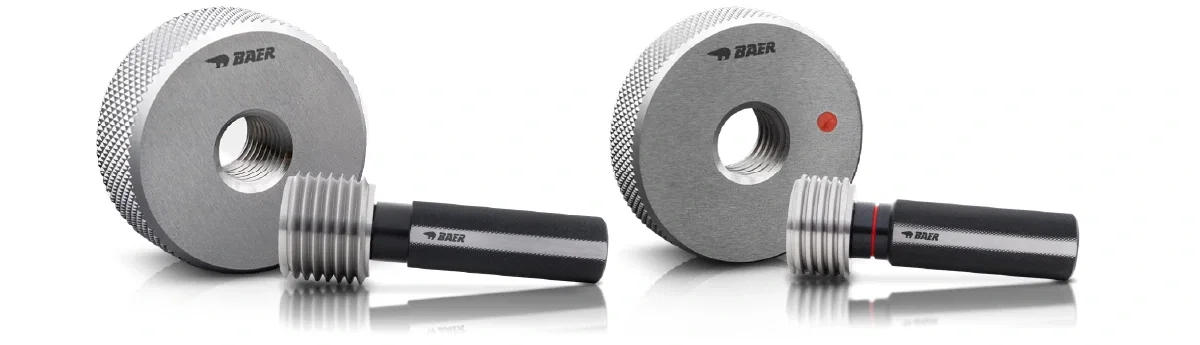

Der Gewindegrenzlehrdorn ist ein Sonderfall unter den Gewindelehren. Die gibt es für gewöhnlich in zwei Ausführungen: als Gut- oder Ausschusslehrdorn zur Prüfung von Innengewinden und als Gut- oder Ausschusslehrring zur Prüfung von Außengewinden. Diese Zweiteilung hängt damit zusammen, dass die Maße des Gewindes aus beiden Richtungen überprüft werden müssen: Ist es nicht zu groß UND ist es nicht zu klein?

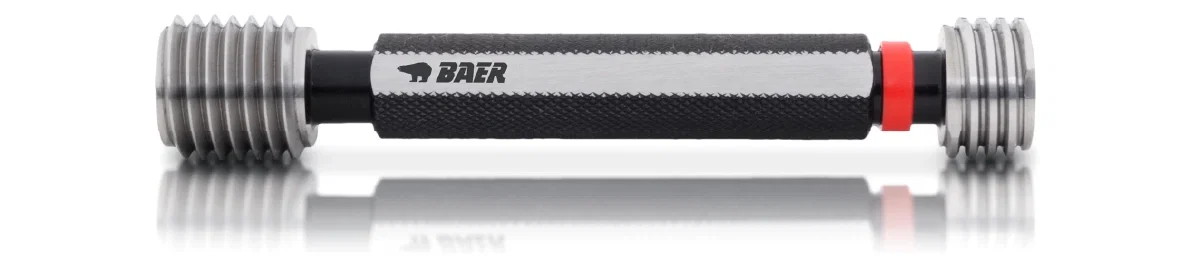

Der Gewindegrenzlehrdorn vereint Gut- und Ausschusslehrdorn auf einem Griff. Das ist praktisch, weil Sie das Prüfmittel beim Einsatz einfach nur umdrehen müssen und es auch nicht zu Verwechslungen kommen kann, wenn Sie aus Versehen die falschen Lehrdorne miteinander kombinieren. Außerdem spart die Konstruktion Platz und Gewicht, was vor allem beim mobilen Einsatz eine Rolle spielen kann.

Die Gewindelehrdorne sind aus gehärtetem Lehrenstahl gefertigt, um eine hohe Präzision und Langlebigkeit zu gewährleisten. Sie sind für Gewinde zwischen 1 mm und 40 mm Nenndurchmesser erhältlich. Die Ausschussseite ist durch einen roten Ring markiert, sodass Sie direkt auf den ersten Blick sehen, wie herum Sie den Griff halten müssen.

So benutzen Sie die Gewindelehre

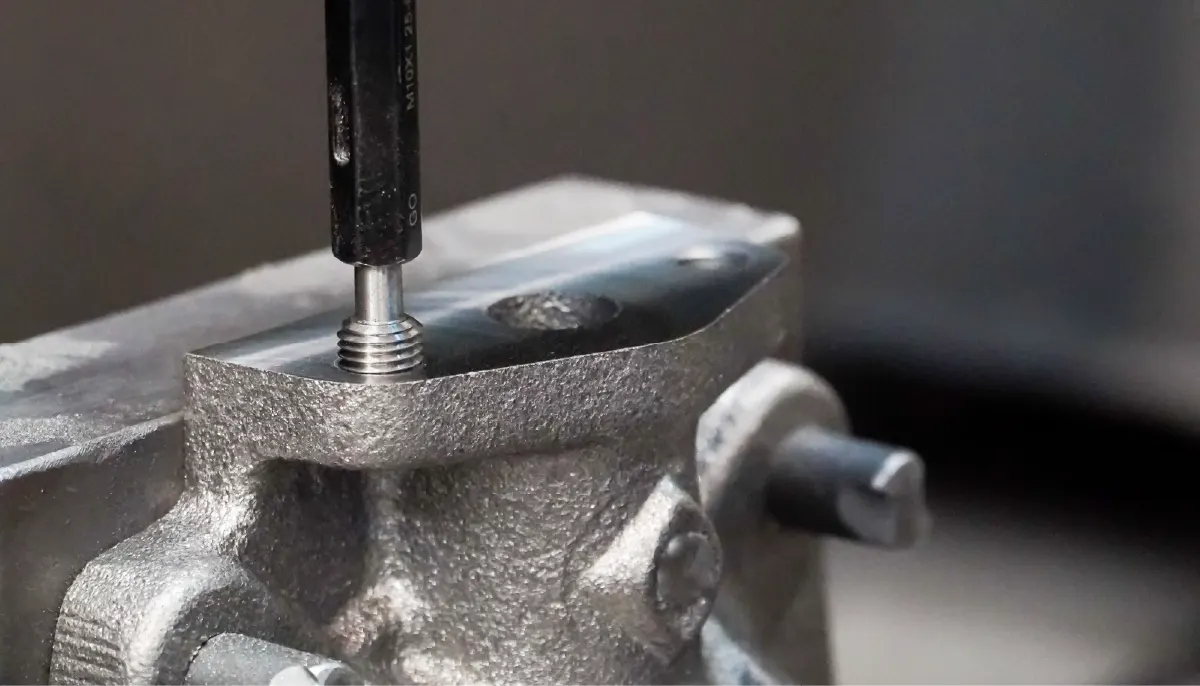

Grundsätzlich unterscheidet sich die Verwendung eines Gewindegrenzlehrdorns nicht von der Verwendung jeder anderen Gewindelehre. Das Gewinde muss absolut sauber, frei von Spänen und trocken sein, bevor die Prüfung mit dem Gewindelehrdorn erfolgt. Die Prüfung des Gewindes sollte überdies bei einer Prüftemperatur von ca. 20 °C durchgeführt werden. Nur wenn die Bedingungen passen, können Sie sich auf das Ergebnis der Lehrung zu 100 % verlassen.

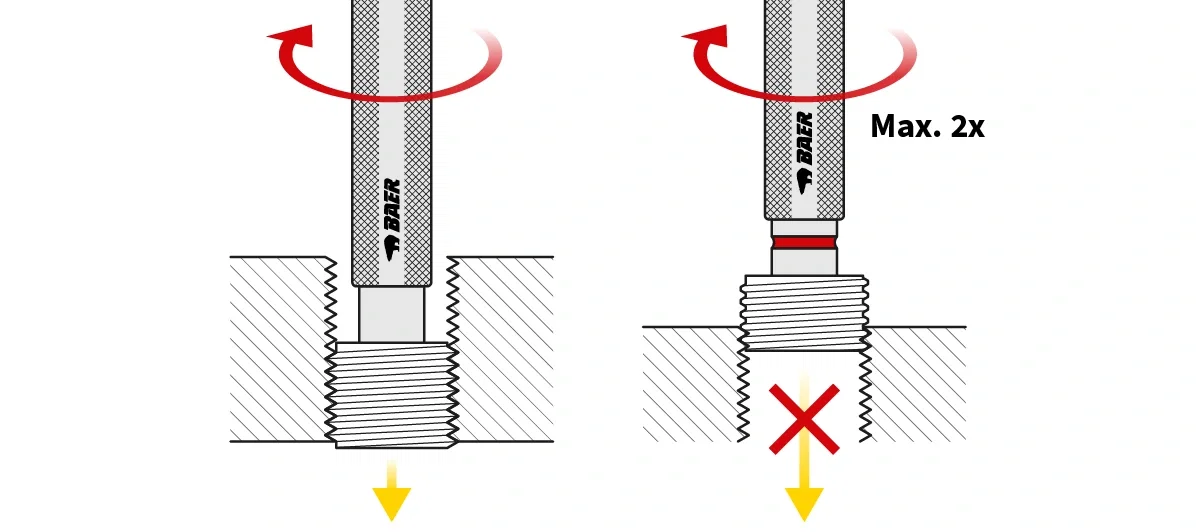

Die Gutseite eines Gewindegrenzlehrdorns muss sich leicht und vollständig in das Gewinde eindrehen lassen. Die Ausschussseite darf jedoch nicht weiter als maximal 2 Umdrehungen in das Gewinde eindrehen, da dies anzeigt, dass das Gewinde zu groß ist. Ist das Gewinde zu klein, kann es noch nachgeschnitten werden, ein zu großes Gewinde muss jedoch zum Ausschuss. Daher kommen auch die Bezeichnungen Gut- und Ausschussseite.

Augen auf beim Kauf – Darauf müssen Sie achten

Das Naheliegendste zuerst: Überprüfen Sie, ob es sich tatsächlich über einen Grenzlehrdorn handelt, bevor Sie den Artikel in den Warenkorb legen. Andernfalls müssen Sie Gut- und Ausschusslehrdorn einzeln erwerben – denn nur mit einem einzelnen Lehrdorn können Sie die Lehrenhaltigkeit des Gewindes nicht abschließend feststellen.

Lehren werden spezifisch für Gewindenormen gefertigt, stellen Sie also sicher, dass Sie die passende Lehre für das Gewinde haben, das Sie verwenden. Und: Auch Außengewinde können Sie auf diese Weise überprüfen, dazu benötigen Sie dann Lehrringe.

Wenn es um Präzision geht, dann spielt die Toleranz eine Rolle, darum sind Gewindelehren einer Toleranzklasse zugeordnet. Manche Normen erlauben mehr Spiel, etwa um Platz für Beschichtungen zu lassen. Greifen Sie zu einem Werkzeug, das für Ihre Anwendung geeignet ist.

Bestens ausgestattet mit einem Gewindelehrdorn aus dem BAER Sortiment

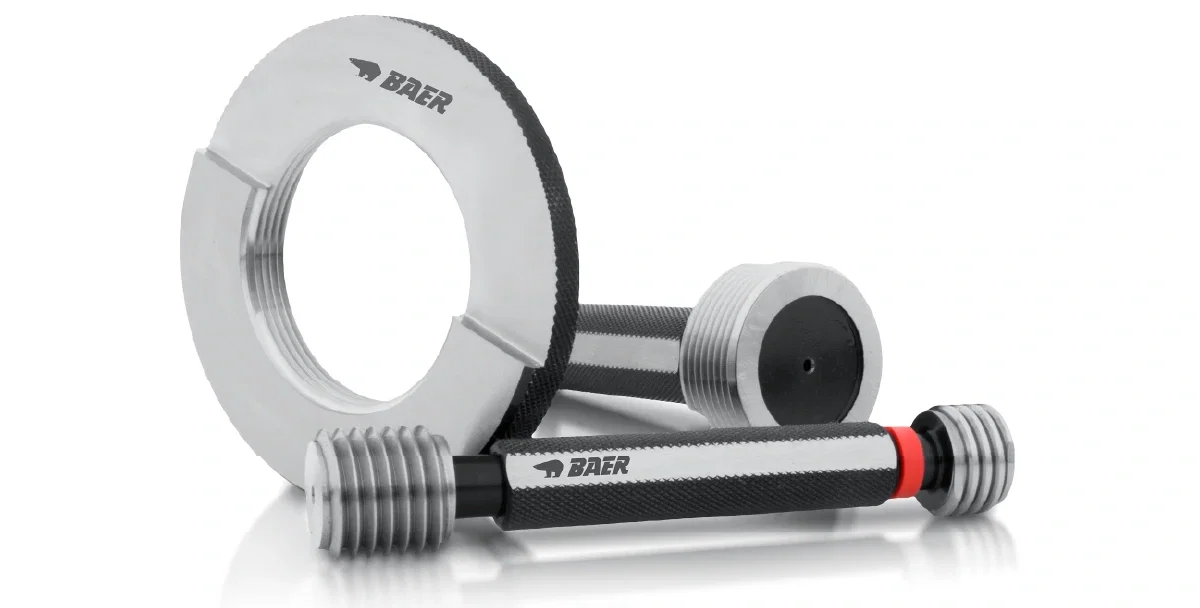

Im BAER Online-Shop finden Sie ein umfangreiches Sortiment Gewindelehren für eine Vielzahl von häufig verwendeten Gewindenormen. Wir führen Lehrdorne und Lehrringe und natürlich die praktischen Gewindegrenzlehrdorne – alles in der bekannten BAER-Qualität und zu einem fairen Preis. Wenn Sie eine Kalibrierung für Ihre Lehren benötigen, führen wir diese ebenfalls gerne hier bei uns im Haus für Sie durch. Legen Sie dazu beim Bestellvorgang einfach den Artikel „Kalibrierung“ mit in den Warenkorb.

Sie benötigen mehr Beratung oder haben Fragen zu diesem komplexen Thema? Wir helfen Ihnen gerne weiter! Kontaktieren Sie uns telefonisch oder ganz einfach über unser Kontaktformular.
