Warum Einstellschrauben nur dank Gewinde funktionieren

Im Handwerk geht es ja durchaus hin und wieder etwas grobschlächtig zur Sache – selbst beim Thema Gewinde. Hauptsache, es hält, ist oft die Devise. Aber nicht jede Schraube kommt mit einem rauen Umgang zurecht und es soll sogar Schrauben geben, deren sensible Seite sie zu etwas ganz Besonderem macht. Einstellschrauben zum Beispiel.

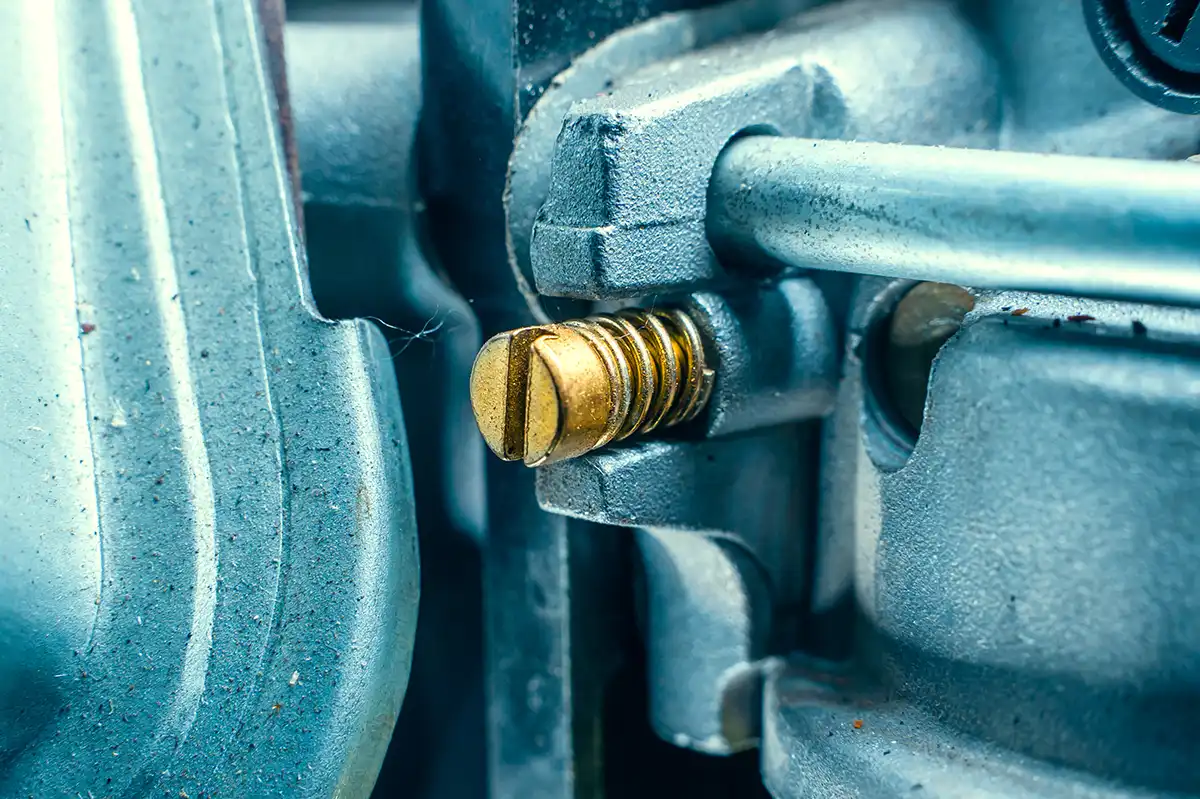

Wer bei Einstellschrauben ohne Fingerspitzengefühl vorgeht, der wird nicht weit kommen. Je nach Einsatzgebiet ist zwar auch hier eine Schraubverbindung zwischen zwei Bauteilen Sinn der Sache, aber eben nicht nur das. Denn wenn Sie an der sprichwörtlichen Stellschraube drehen, dann möchten Sie schließlich eine präzise Einstellung vornehmen, und nicht einfach nur festen Halt erreichen.

Wie das in der praktischen Umsetzung funktioniert? Das haben wir uns für Sie angesehen. Dazu beschäftigen wir uns zuerst mit der Steigung, die für Einstell- und Justierschrauben eine ganz besondere Bedeutung hat. Dann betrachten wir einige häufige Einsatzgebiete, auf denen die Sensibelchen unter den Schrauben einen richtig starken Eindruck machen.

Kleine Steigung: Mit Feingewinde justiert es sich besser

Nicht alle, aber doch viele Justierschrauben sind mit einem Feingewinde ausgestattet, verfügen also über eine besonders kleine Steigung. Das ist wichtig, um feine Einstellungen vornehmen zu können. Und das funktioniert so:

Die Steigung bestimmt gleichzeitig auch die Länge, über die eine Schraube pro Umdrehung in ein Bauteil eindringt. Das können Sie ganz einfach selbst beobachten, wenn Sie das nächste Mal eine Schraube eindrehen. Sehen Sie ganz genau hin und sie werden feststellen, immer, wenn eine Umdrehung vollendet ist, ist ein weiterer Gewindegang im Aufnahmegewinde verschwunden.

Das bedeutet auch, je kleiner die Steigung, desto kürzer ist dieser Abstand und desto präziser lässt sich die Einstellung durch das Drehen an der Schraube vornehmen. So können Sie auf den Bruchteil eines Millimeters genau justieren. Und das ist der Vorteil der kleinen Abmessungen beim Feingewinde.

Umgekehrt bedeutet das aber auch, je feiner das Gewinde, desto länger brauchen Sie, um die Schraube vollständig einzudrehen. Häufiges und umfangreiches Verstellen dauert dann eine Weile. Bei einigen Anwendungsfällen kann es daher sinnvoll sein, bewusst eine Einstellschraube mit Regelgewinde zu verwenden. Vor allem immer dann, wenn Präzision nicht die oberste Priorität hat. Durch die Wahl der richtigen Steigung können Sie die Funktion der Einstellschraube also ganz genau an Ihren Einsatzzweck anpassen.

Wo kommen Einstellschrauben zum Einsatz?

Einstellschrauben kommen in vielen verschiedenen Ausführungen vor. Im Prinzip kann jede Schraube, deren Aufgabe es ist, den Abstand zwischen Bauteilen zu justieren, mit diesem Begriff bezeichnet werden. Sehen wir uns also ein paar Beispiele an, mit denen Sie es garantiert schon einmal zu tun hatten.

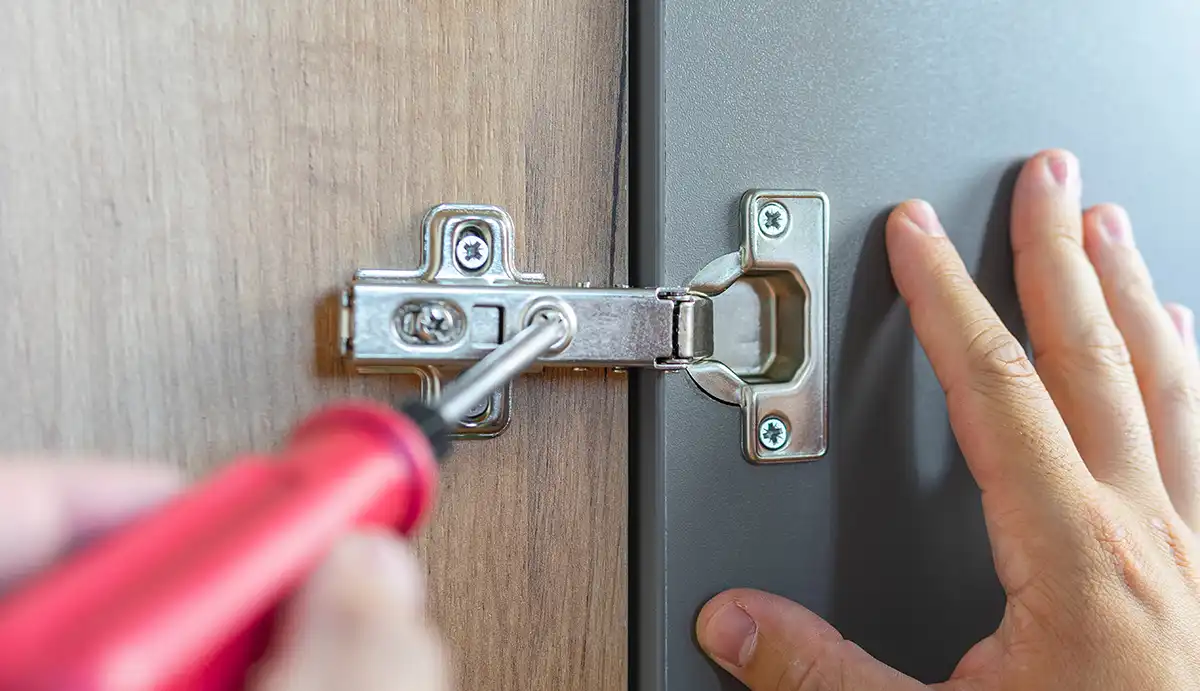

Schrauben zum Justieren von Schranktüren

Sicherlich haben Sie irgendwann in Ihrem Leben schon einmal einen Schrank von einem bekannten schwedischen Möbelhaus aufgebaut. Der letzte Schritt in diesem manchmal nervenaufreibenden Prozess ist meist das Justieren der Schranktüren. Und wie funktioniert das? Richtig, mittels Einstellschraube! Besonders klar wird das Prinzip bei der Schraube zur Seiteneinstellung.

Während die anderen Schrauben, mit denen Sie die Tür nach oben und unten einstellen können, normale Befestigungsschrauben sind, verhält es sich mit der Seiteneinstellung etwas anders. Diese kleine Schraube dient nicht der Befestigung, sondern verschiebt die beiden Teile des Scharniers gegeneinander. So sind feine Justierungen möglich.

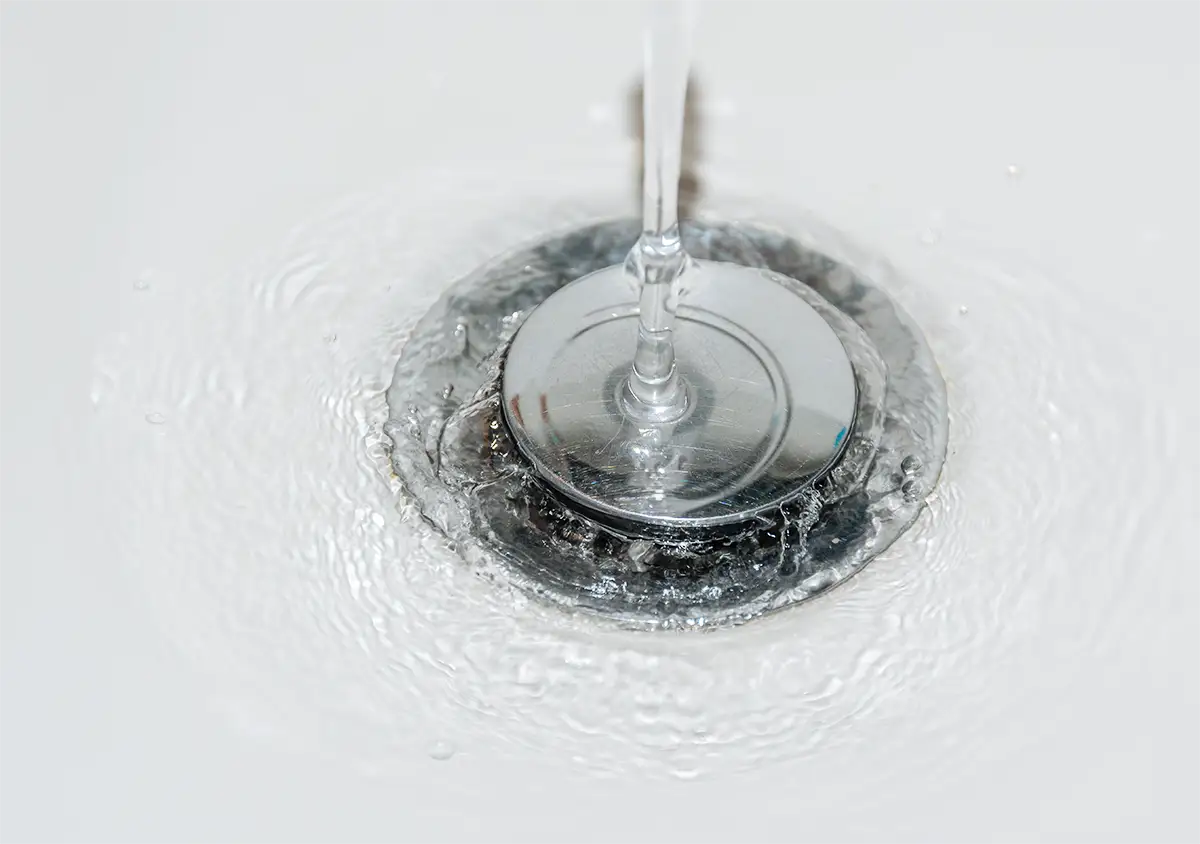

Schrauben zum Einstellen des Waschbeckenstöpsels

Ein anderes Beispiel, das Ihnen in Zukunft vielleicht auch ganz praktisch von Nutzen sein könnte, ist die Einstellschraube am Exzenterstopfen Ihres Waschbeckens, von deren Existenz Sie womöglich bis gerade eben gar nichts wussten. Dabei kann diese Variation einer Justierschraube Ihnen viel Mühe ersparen, wenn der Stopfen nicht richtig dichtet.

Den komplizierten Mechanismus zum Bedienen des Ablaufstopfens richtig einzustellen, das kann auch für Profis mitunter eine Herausforderung sein. Sehr einfach ist hingegen das Justieren des Stopfens selbst. Sie müssen einfach nur an der Einstellschraube drehen und sich so Stück für Stück der perfekten Passform annähern. Wenn das Wasser also das nächste Mal nicht abläuft, obwohl es soll – oder umgekehrt – dann versuchen Sie es doch mal mit der Einstellschraube am Ablaufstopfen.

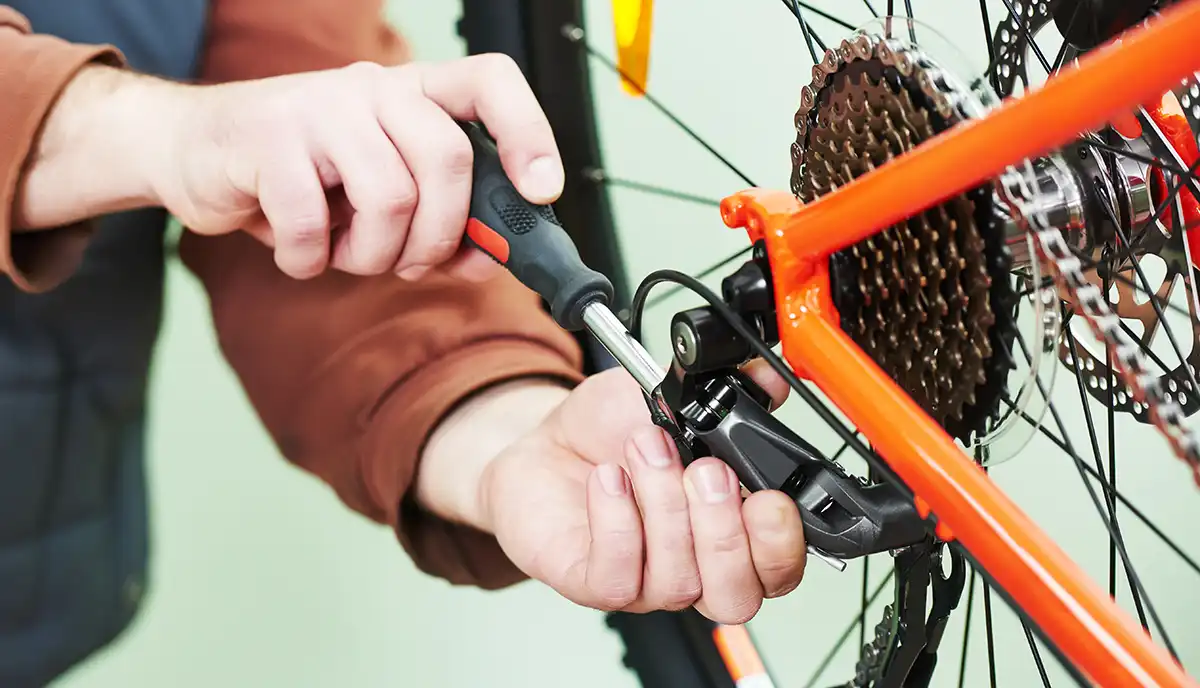

Einstellschrauben am Fahrrad

Justierschrauben eignen sich auch hervorragend dazu, mechanische Systeme passgenau an die eigenen Bedürfnisse anzupassen. Ein gutes Beispiel hierfür sind die Vorrichtungen am Fahrrad. Sowohl das Bremssystem als auch die Gangschaltung lassen sich auf diese Weise präzise optimieren.

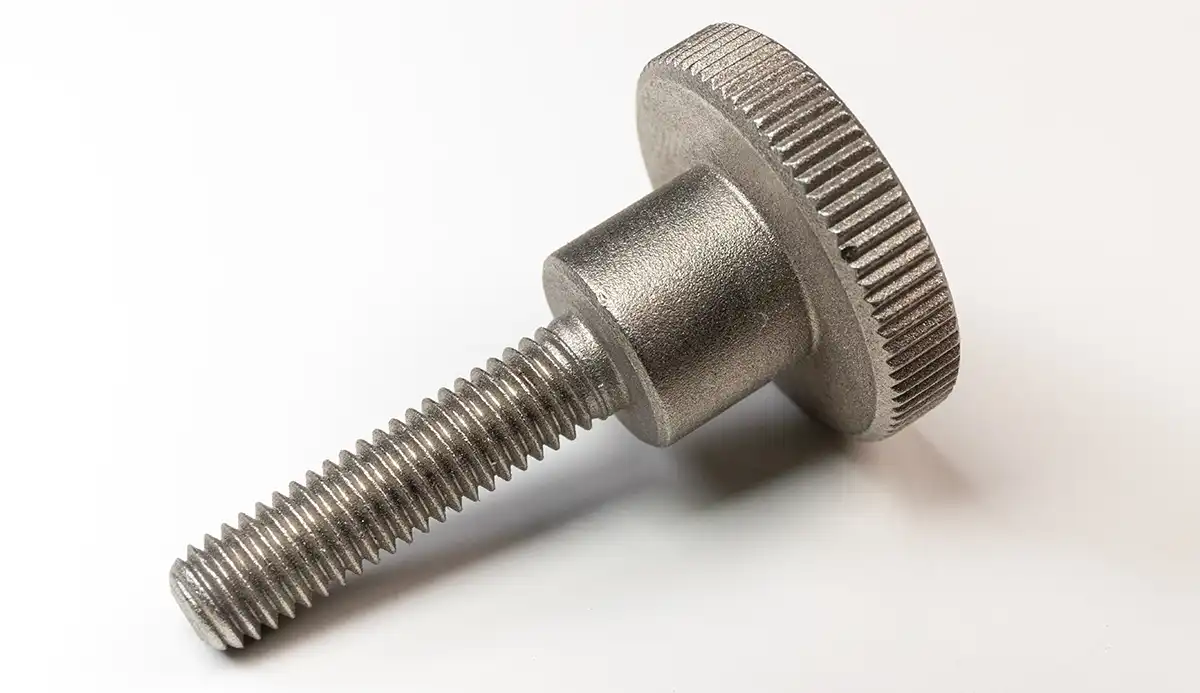

Am Fahrrad verfügen Einstellschrauben häufig über einen Sicherungsring oder eine Kontermutter, um die Schraube in der korrekten Position zu sichern. Um auch unterwegs Feinjustierungen vornehmen zu können, sind die Schrauben so konstruiert, dass sie sich auch ohne zusätzliches Werkzeug ganz einfach von Hand bedienen lassen. Dieses Prinzip kennt man von Rändelschrauben, die statt des üblichen Schraubenkopfs einen gerändelten Griffbereich aufweisen, sodass sie sich leicht mit den Fingern drehen lassen.

Nicht verwechseln: Justierschrauben im Trockenbau

Unter der Bezeichnung Justierschrauben wird auch eine besondere Variante von Schrauben für Holzkonstruktionen vertrieben. Dabei handelt es sich jedoch um ein gänzlich anderes Prinzip. Diese Justierschrauben verfügen neben dem Gewinde auch noch über Rillen direkt unter dem Kopf. Möchten Sie eine Latte oder Planke an einer Unterkonstruktion anbringen, dann fixieren sich diese Rillen im Holz. Wenn Sie die Schraube jetzt gegen den Uhrzeigesinn drehen, können Sie den Abstand zwischen Latte und Untergrund präzise bestimmen.
