Wozu ein Spannschloss ein Gewinde braucht
Manchmal ist die naheliegendste Lösung die beste. Das Spannschloss ist weder eine neue Erfindung noch eine, die auf besonders komplizierte Mechanismen zurückgreift. Und trotzdem hat sich das Spannschloss in zahlreichen Bereichen als unersetzbares Hilfsmittel etabliert, um Seile oder Kabel bedarfsgenau auf Spannung zu bringen. Und welches Element sorgt dafür, dass das Spannschloss diese Aufgabe so mühelos hinbekommt? Klar, das Gewinde natürlich. Oder genauer gesagt, zwei Gewinde, die Hand in Hand arbeiten. Wie genau das funktioniert und wo das Spannschloss besonders verbreitet ist, das sehen wir uns in diesem Blogbeitrag genauer an.
Wie funktioniert ein Spannschloss?
Spannschlösser gibt es zwar in vielen verschiedenen Ausführungen, der Aufbau ist jedoch immer derselbe. Herzstück des Spannschlosses ist der Körper in Form einer Doppelmutter. Dazu kommen dann die beiden Endstücke mit Gewinde, die je nach Art des Spannschlosses unterschiedliche Formen annehmen können.

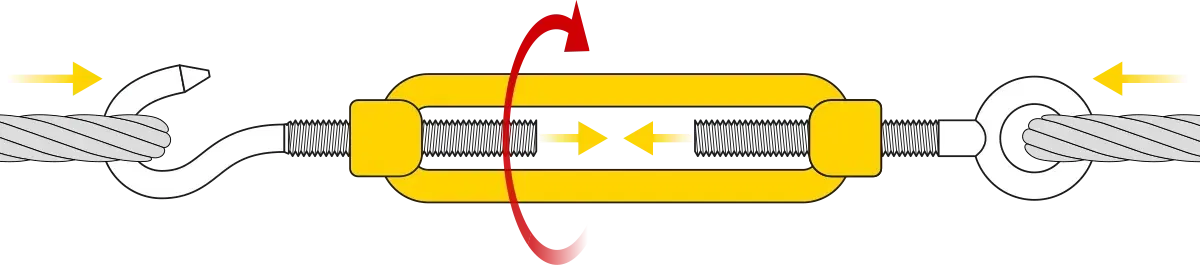

An den Endstücken des Spannschlosses können Seile, Kabel oder Gurte befestigt werden. Wenn Sie dann den zentralen Körper drehen, bewegen sich die Endstücke aufeinander zu. Durch die besondere Konstruktion des Spannschlosses geschieht das, ohne, dass die Endstücke sich ebenfalls drehen. Durch das Auf- und Zudrehen des Spannschlosses kann also eine Spannung hergestellt oder gelockert werden, ohne, dass angebrachte Seile oder Gurte sich verdrehen.
Wie genau Sie die Drehung des Körpers bewerkstelligen, das kommt auf die Größe des Spannschlosses und den Grad der Spannung an, den Sie erzeugen möchten. Bei kleinen Spannschlössern und geringer Spannung können Sie den Körper ganz einfach mit den Fingern drehen oder einen Schraubendreher zu Hilfe nehmen. Auf der Baustelle müssen Sie dagegen auch mal lange Stangen zur Hilfe nehmen, um von den Effekten der Hebelwirkung zu profitieren.
Welche Gewinde werden beim Spannschloss verwendet?
Die Gewinde spielen beim Spannschloss die entscheidende Rolle. Wichtig ist, dass die beiden Muttern am Körper mit gegenläufigen Gewinden ausgestattet sein müssen und entsprechend auch eines der Endstücke ein Linksgewinde, das andere ein Rechtsgewinde aufweisen muss. Nur so funktioniert der entscheidende Mechanismus. Wenn Sie den Körper drehen, bewegen sich die Endstücke dank der gegenläufigen Gewinde nicht in dieselbe Richtung, sondern aufeinander zu. Und so lässt sich die Spannung sehr präzise einstellen. Bei hohen Spannungen und Anwendungsbereichen mit Vibrationen besteht dann noch die Möglichkeit, die Gewinde mit Kontermuttern gegen ein ungewolltes Lösen zu sichern.
Die Tragkraft des Spannschlosses ergibt sich aus dem verwendeten Material und vor allem auch aus der Gewindegröße. Bei Kauf eines Spannschlosses sollten Sie also darauf achten, dass der Gewindedurchmesser für Ihre Zwecke ausreichend groß ist. Spannschlösser können mit verschiedenen Gewindearten ausgestattet sein. Spannschlösser mit M Gewinde sind genormt nach DIN 1478 oder DIN 1480 und in einer großen Bandbreite an Abmessungen erhältlich.
Welche Arten von Spannschlössern gibt es?

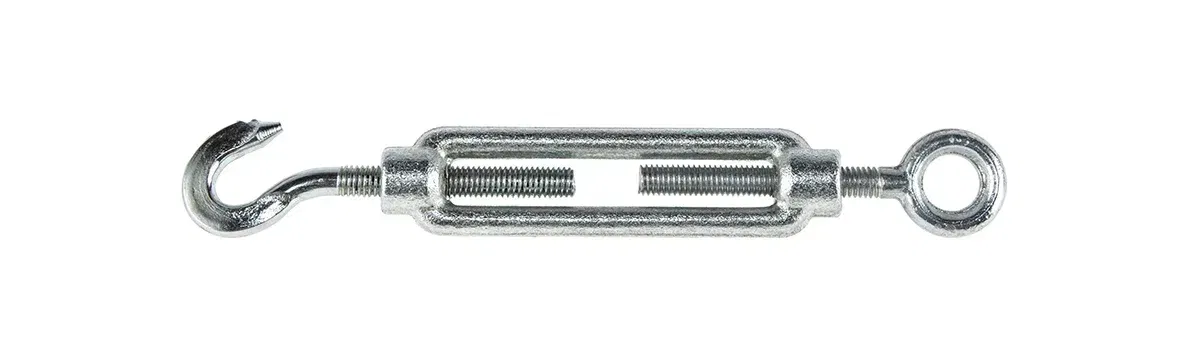

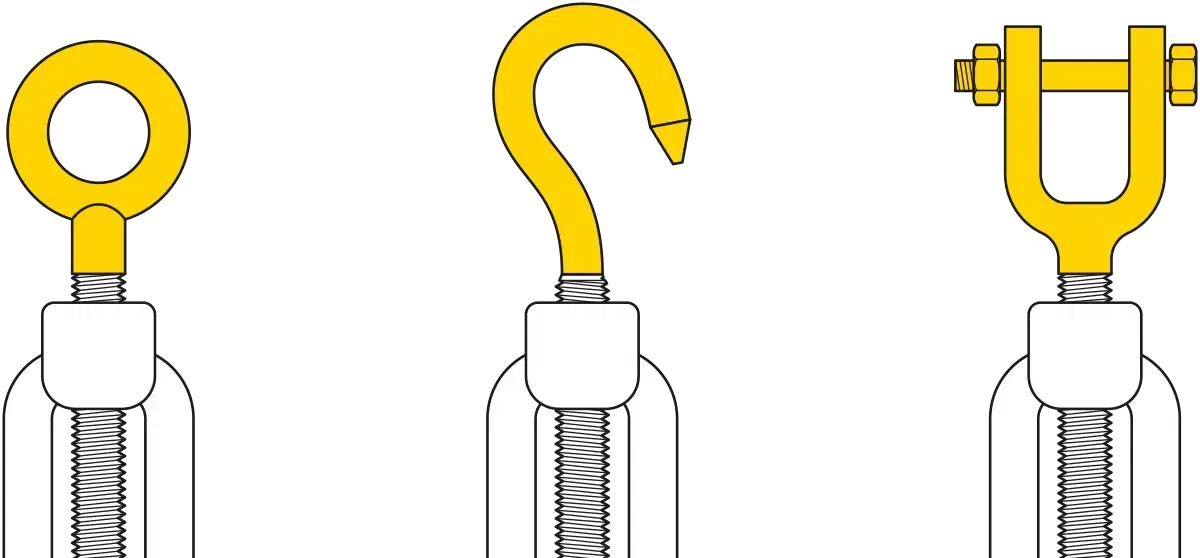

Spannschlösser unterscheiden sich in erster Linie durch die Gestaltung der Endstücke. Dabei gibt es verschiedene Formen, die auf unterschiedliche Weise miteinander kombiniert werden können. Am häufigsten sieht man Spannschlösser mit Haken und Ösen. Dabei funktioniert sowohl die Kombination aus zwei Haken oder zwei Ösen als auch das Spannschloss mit einem Haken auf einer Seite und einer Öse auf der anderen.
Daneben existiert noch ein Design mit Gabel. Dabei laufen die Endstücke in einer U-Form aus, die am oberen Ende mit einem Bolzen und der passenden Mutter verschlossen werden kann. In diese Kategorie fallen auch die Wantenspanner, die im Segelsport sehr häufig Anwendung finden.

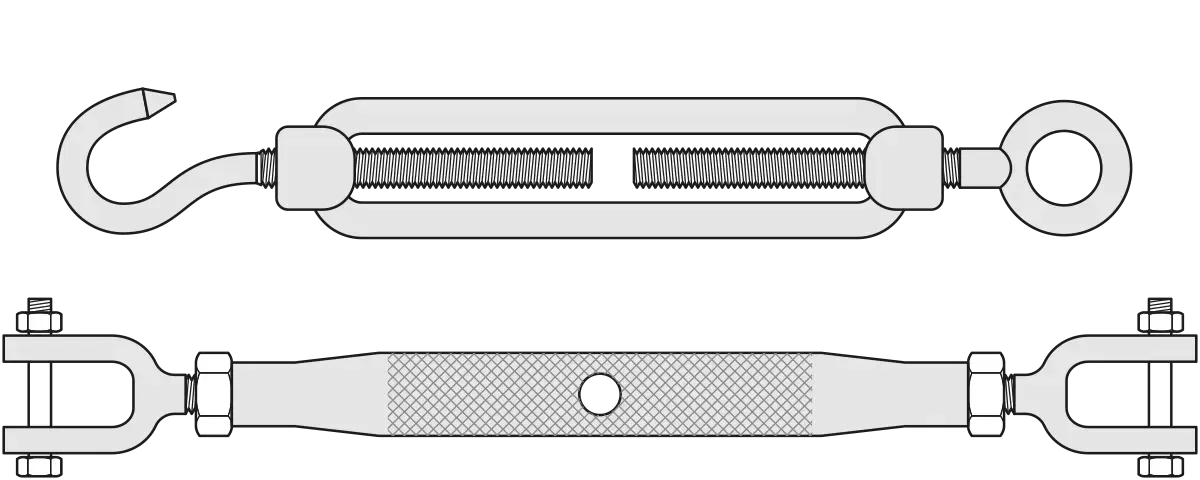

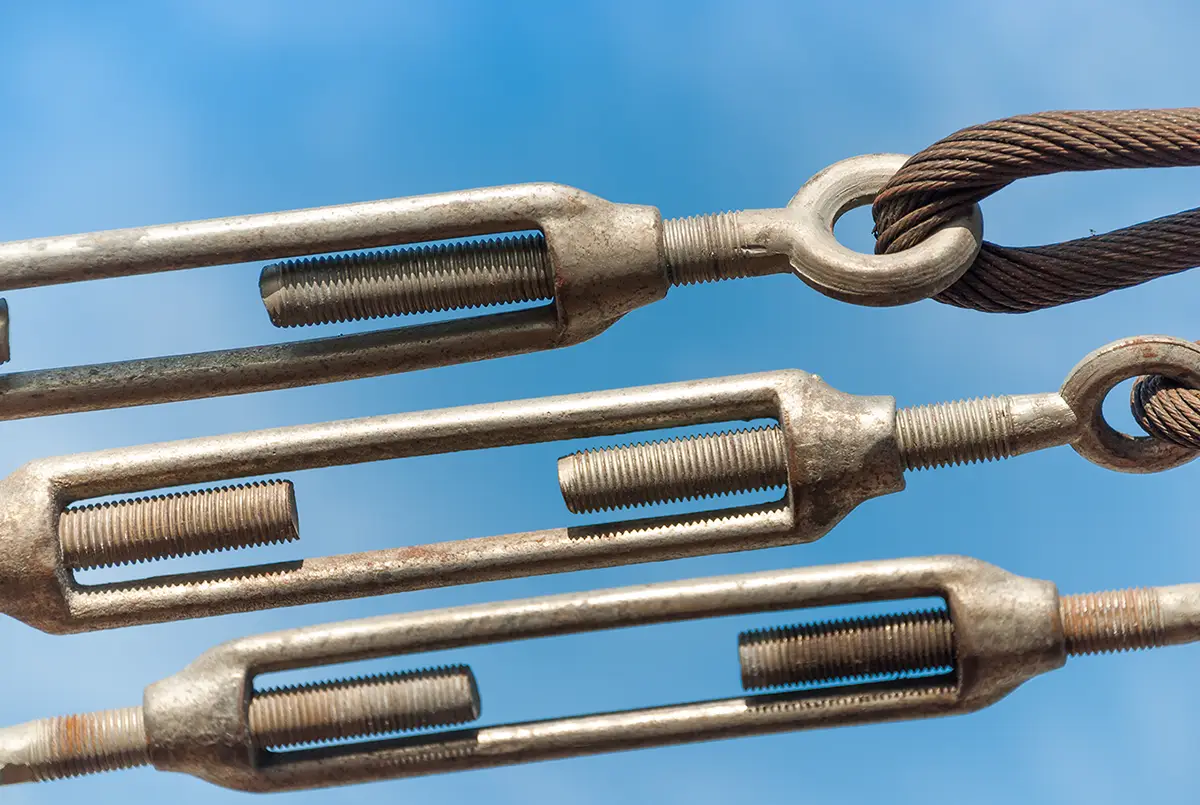

Auch der Körper des Spannschlosses kann unterschiedlich gestaltet sein. Häufig wird die offene Form verwendet, bei der die beiden Muttern durch zwei seitlich angebrachte Stäbe miteinander verbunden werden. Es gibt aber auch eine geschlossene Form, wobei der Körper hier einem Rohrkörper gleicht. Diese Bauweise ist etwas schmaler und bietet außerdem einen gewissen Schutz für die innenliegenden Gewinde
In diesen Bereichen kommt ein Spannschloss zum Einsatz
Spannschlösser finden überall dort Anwendung, wo Kabel, Taue, Gurte oder Seile auf Spannung gehalten werden müssen. In einigen Bereichen haben sie sich aber besonders nachhaltig durchgesetzt.
Spannschlösser beim Segeln

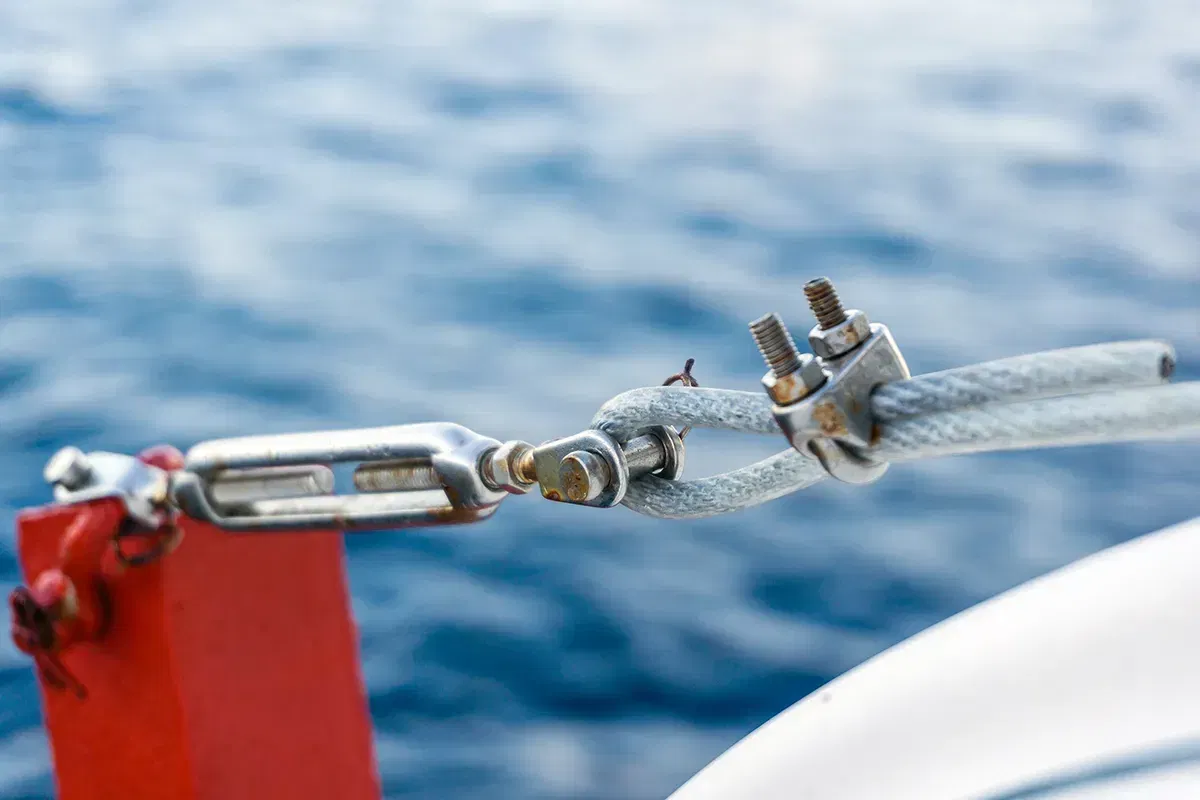

Unter der Bezeichnung Wantenspanner gehören Spannschlösser im Segelsport zur Standardausrüstung und werden dort verwendet, um die Spannung des Tauwerks präzise einzustellen. Wantenspanner sind Spannschlösser mit Gabel, allerdings auch eine ganz eigene Produktkategorie und aufgrund des Einsatzortes oft aus rostfreiem Edelstahl gefertigt.
Spannschlösser im Baugewerbe
In der Bauindustrie werden Spannschlösser häufig verwendet, um Bauteile vorrübergehend in einer Position zu fixieren. In diesem Kontext wird häufiger die Bezeichnung Spannschraube verwendet. Durch die Spannschraube können die Bauteile perfekt aufeinander ausgerichtet werden, bevor sie dann dauerhaft verschraubt werden. Nach der permanenten Fixierung wird das Spannschloss in der Regel wieder entfernt.

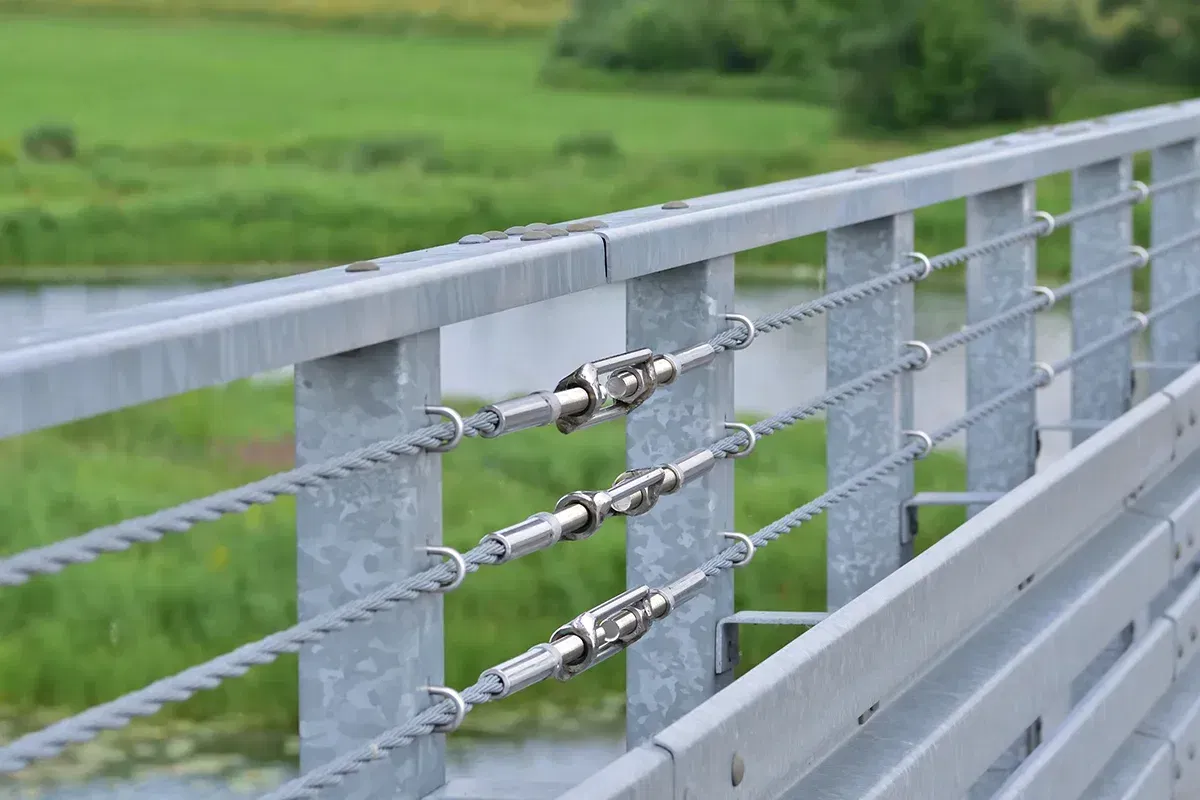

Ein weiterer häufiger Anwendungsfall für Spannschrauben im Baugewerbe sind Brücken, deren Stahlseile dauerhaft sicher auf Spannung gehalten werden müssen. Daneben eignen sich Spannschlösser auch hervorragend für jede Art von temporärem Aufbau, wie etwa im Messebau. Und auch für Zäune werden Spannschlösser gerne verwendet.
Spannschlösser im Maschinenbau

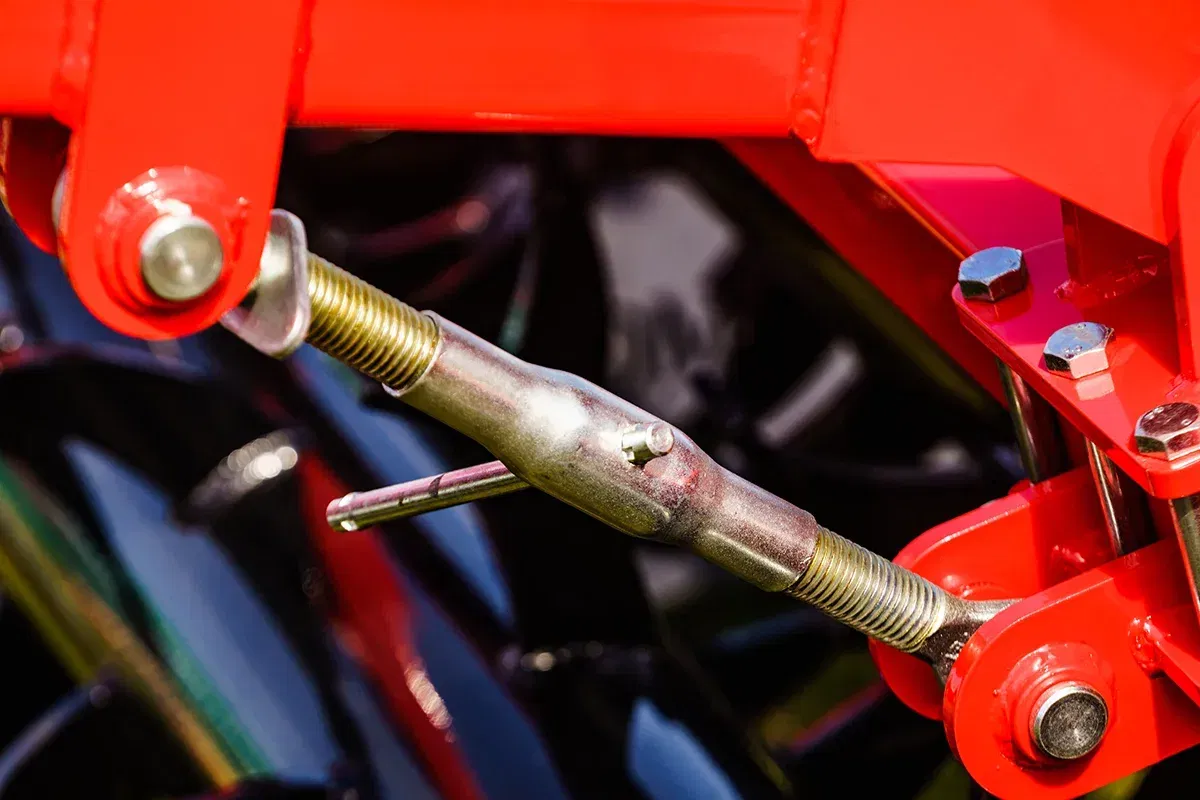

Auch im Maschinenbau werden Spannschlösser genutzt, etwa um Ketten oder Riemen auf Spannung zu bringen. Außerdem lassen sich mit Spannschlossvorrichtungen an Maschinen auch ein Spiel, ein Hub oder eine Federkraft gut einstellen.
Spannschlösser im Sport und in der Unterhaltungsindustrie
Auch abseits schwerer Maschinen werden Spannschlösser gerne verwendet, etwa um die Seilbegrenzungen von Boxringen straff zu halten. Und Theateraufführungen, Konzerte oder Filmaufnahmen wären ohne Spannschlösser ebenfalls nicht denkbar. Sie sind wesentlicher Bestandteil jeder Bühnentechnik und helfen bei der Positionierung von Scheinwerfern und anderen Elementen.
