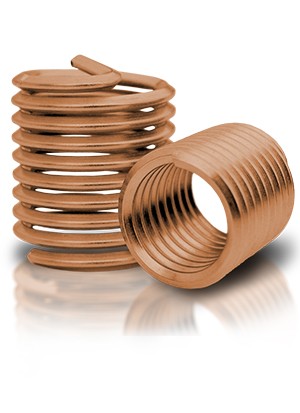

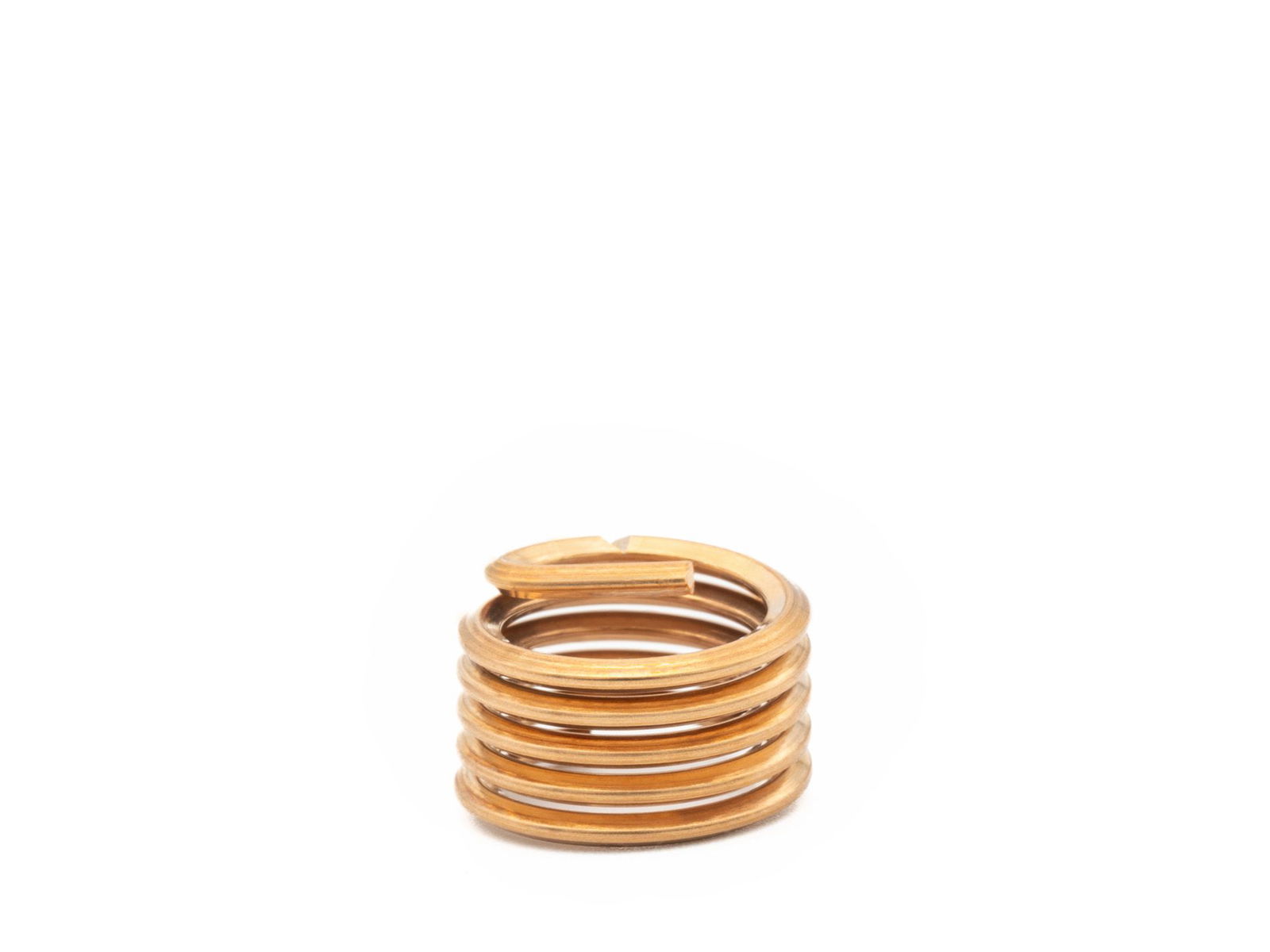

BaerCoil Drahtgewindeeinsätze M 8 x 1,25 - 1,0 D (8 mm) - frei durchlaufend - Bronze - 100 Stück
56,63 €*
Preise inkl. MwSt. zzgl. Versandkosten
Ab Lager
Für diesen Artikel ist zusätzlich auch Expressversand möglich
BaerCoil Drahtgewindeeinsätze M 8 x 1,25 - 1,0 D (8 mm) - frei durchlaufend - Bronze - 100 Stück
BaerCoil® Gewindeeinsätze sind die perfekte Lösung für Ihre Gewindereparaturbedürfnisse! Diese Einsätze sorgen für eine langlebige und kraftvolle Gewindeverbindung und Ausschussrückgewinnung.
Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde und das bei gleichbeibendem Nenndurchmesser. Mit BaerCoil® Gewindeeinsätzen ist das hergestellte Gewinde deutlich stabiler als das ursprüngliche Gewinde.
BaerCoil® Gewindeeinsätze sorgen für eine optimale Kraftübertragung vom Bolzen zum Muttergewinde - auch in Leichtbaukonstruktionen. Durch ihre Flexibilität können sie Steigungs- und Winkelfehler kompensieren und so eine optimale Kraftübertragung garantieren. BaerCoil® Gewindeeinsätze sind bereits jetzt wichtige Bestandteile in der Luft- und Fahrzeugindustrie und helfen dabei, das Trägermaterial zu verringern und kleinere, kürzere Schraubverbindungen einzusetzen.
BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
| Durchmesser | 8 |
|---|---|
| Steigung | 1,25 |
| Abmessung | M 8 x 1,25 |
| Länge | 1,0 D |
| T (Länge im eingebauten Zustand) | 8 mm |
| Gewindelängen-Berechnung | 1,0 D heißt 1 mal Durchmesser: 1 mal 8 mm = 8 mm Der Nenndurchmesser bei M 8 beträgt 8 mm |
Eigenschaften
| Produktgruppe | Drahtgewindeeinsätze |
|---|---|
| Produktart | BaerCoil Drahtgewindeeinsätze |
| Gewindenorm | M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz | ISO2/6H |
| Richtung | Rechts |
| Typ | frei durchlaufend |
| Material | aus Bronze (CuSn6, CW452K, Werkstoff-Nr.: 2.1020) |
| Zugfestigkeit bei Raumtemperatur | > 900 N/mm² |
| Temperaturbeständigkeit | 250°C langzeitig 300°C kurzzeitig |
Einsatzzwecke
- Anwendungen in Seewasser
- Beste elektrische Leitfähigkeit
Merkmale
- Bewegungsgewinde
- Cr-Ni-Schrauben
- Cu-Werkstücke
- Nichtmagnetisch
Technische Zeichnung
| Durchmesser | 8 |
|---|---|
| Länge | 1,0 D |
| T (Länge im eingebauten Zustand) | 8 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) | 9,45 mm - 10,35 mm |
| P (Tiefe) | Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) | 12,38 mm |
| D (Mindesttiefe des Kernloches, ohne Spitze) | 13,63 mm |
