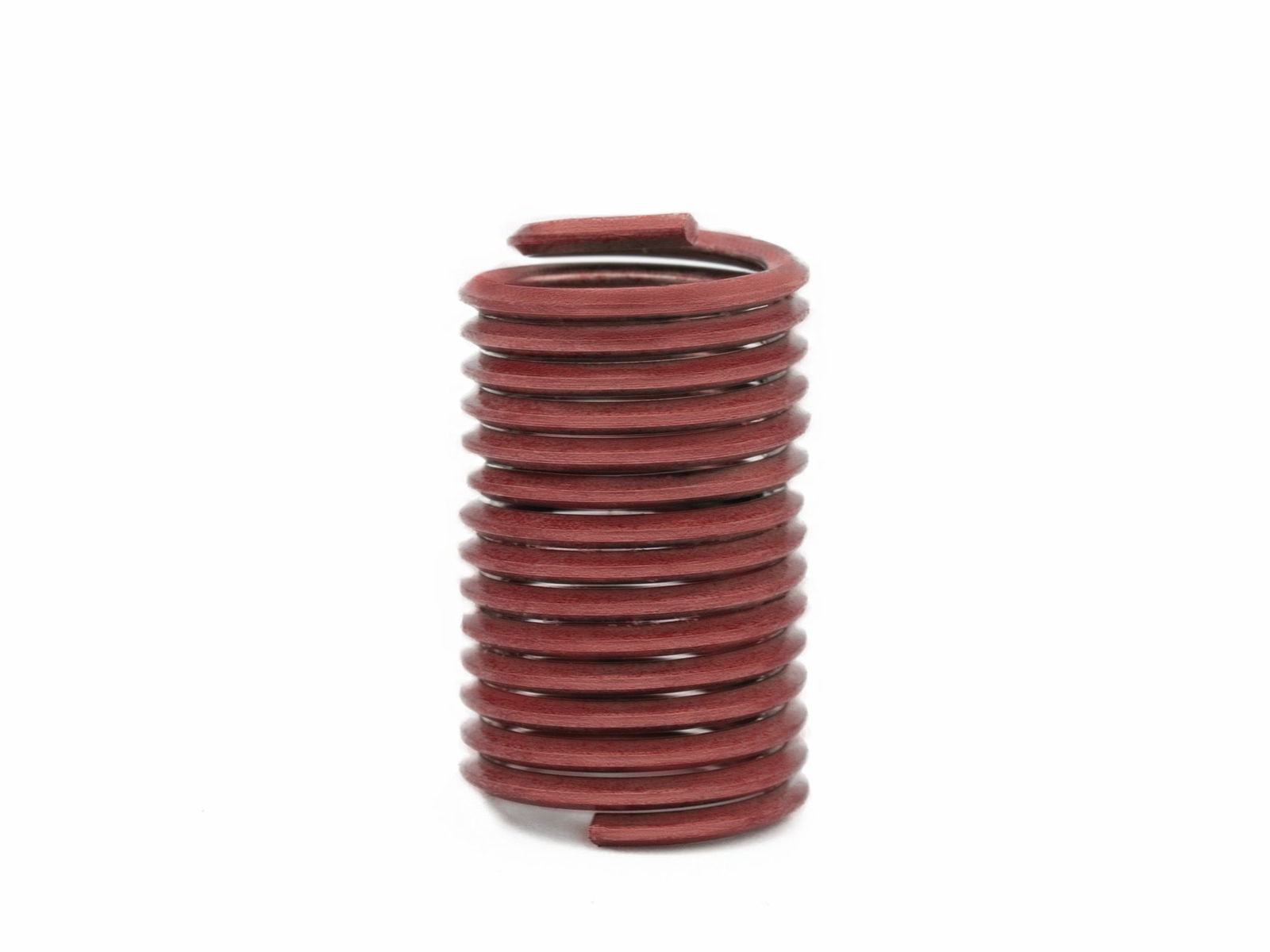

BaerCoil Drahtgewindeeinsätze M 10 x 1,5 - 2,5 D (25 mm) - screw grip (schraubensichernd) - 100 Stk.

106,03 €

Kostenloser Versand ab 39€ (innerhalb Deutschlands)

Ab Lager

Bestellen Sie bis 11:50 Uhr und wir versenden noch am selben Tag.

Expressversand möglich

Produkt Anzahl: Gib den gewünschten Wert ein oder benutze die Schaltflächen um die Anzahl zu erhöhen oder zu reduzieren.
EAN 4058462070105
Artikel-Nr 1-B6110-25
Produktinformationen

BaerCoil Drahtgewindeeinsätze M 10 x 1,5 - 2,5 D (25 mm) - screw grip (schraubensichernd) - 100 Stk.


BaerCoil® Drahtgewindeeinsätze sorgen für eine langlebige, kraftvolle Verbindung und Ausschussrückführung in der Gewindereparatur. Sie schaffen auch tragfähige Verbindungen in Materialien mit geringer Scherfestigkeit. Die Einsätze sind präzise und verschleißfest und halten Ihre Schraube fest in der Verankerung, ohne dass sich der Gewindeeinsatz verformt. Ideal zur Reparatur von beschädigten oder verschlissenen Gewinden. Drahtgewindeeinsätze finden häufig Anwendung in Bereichen wie Kfz-, Elektrotechnik, Medizintechnik oder Leichtbau-Konstruktion sowie in der Luft- und Raumfahrt.

Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde. Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten.

BaerCoil® Gewindeeinsätze sorgen für eine optimale Kraftübertragung vom Bolzen zum Muttergewinde, auch in Leichtbaukonstruktionen. Heute sind sie bereits wichtiger Bestandteil in der Luftfahrt und im Fahrzeugbau. Sie sparen Gewicht und ermöglichen die Verwendung kleinerer und kürzerer Schraubverbindungen.


BaerCoil® schraubensichernde Gewindeeinsätze | Typ "screw grip" – Alle Vorteile auf einen Blick

Mit den selbstklemmenden "screw grip" Gewindeeinsätzen bleibt Ihre Konstruktion stabil - egal ob Erschütterungen, ständige Vibrationen oder Bewegungen. Die schraubensichernden BaerCoil® Gewindeeinsätze ergänzen die Eigenschaften der "frei durchlaufenden" Verbindung und wirken durch ihre polygon geformten Windungen klemmend auf die Flanken der eingedrehten Schraube. Bitte verwenden Sie hierfür ausschließlich Schrauben höherer Festigkeitsklasse, da ein elastisch federnder Reibschluss entsteht. Die Klemmdrehmomente sind vergleichbar mit den Angaben in DIN 267 Teil 15 und ISO 2320. Bitte beachten Sie, dass für screw grip Einsätze spezielle Eindrehwerkzeuge mit reduziertem Durchmesser benötigt werden.

BaerCoil® Gewindeeinsätze können bei Bedarf, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden. Es ist zu beachten, dass die Gewindeeinsätze mit Schraubensicherung etwa in der Mitte des Einsatzes eine polygonförmige Windung aufweisen. Diese darf beim Kürzen nicht entfernt werden, um die Schraubensicherungswirkung zu erhalten.

Baumasse

Durchmesser 10
Steigung 1,5
Abmessung M 10 x 1,5
Länge 2,5 D
T (Länge im eingebauten Zustand) 25 mm
Gewindelängen-Berechnung 2,5 D heißt 2,5 mal Durchmesser: 2,5 mal 10 mm = 25 mm
Der Nenndurchmesser bei M 10 beträgt 10 mm

Eigenschaften

Produktgruppe Drahtgewindeeinsätze
Produktart BaerCoil Drahtgewindeeinsätze
Gewindenorm M: Metrisches ISO-Regelgewinde nach DIN 13
Toleranz ISO2/6H
Richtung Rechts
Typ screw grip (schraubensichernd)
Material Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301)
Zugfestigkeit bei Raumtemperatur >1400 N/mm²
Temperaturbeständigkeit 315°C langzeitig
425°C kurzzeitig

Einsatzzwecke

Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung

Technische Zeichnung

Technische Zeichnung BaerCoil Gewindeeinsatz
Durchmesser 10
Länge 2,5 D
T (Länge im eingebauten Zustand) 25 mm
F (Min. - Max. Außendurchmesser vor Einbau) 11,74 mm - 12,50 mm
P (Tiefe) Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen
B (Gewindetiefe mit Anschnitt) 30,25 mm
D (Mindesttiefe des Kernloches, ohne Spitze) 31,75 mm

Video Gebrauchsanweisung

Zubehör

Zubehör

BaerCoil HSSE Maschinengewindebohrer M 10 x 1,5 EG (mit Übermaß für Drahtgewindeeinsätze) - PRO für Sacklöcher
BaerCoil HSSE Maschinengewindebohrer M 10 x 1,5 EG (mit Übermaß für Drahtgewindeeinsätze) - PRO für Sacklöcher

Ab Lager

Expressversand möglich

Bestellen Sie bis 11:50 Uhr und wir versenden noch am selben Tag.
Artikel-Nr.: B3715P
83,43 €
BaerCoil HSSE Maschinengewindebohrer M 10 x 1,5 EG (mit Übermaß für Drahtgewindeeinsätze) - PRO für Durchgangslöcher
BaerCoil HSSE Maschinengewindebohrer M 10 x 1,5 EG (mit Übermaß für Drahtgewindeeinsätze) - PRO für Durchgangslöcher

Ab Lager

Expressversand möglich

Bestellen Sie bis 11:50 Uhr und wir versenden noch am selben Tag.
Artikel-Nr.: B3515P
79,60 €
BaerCoil HSSG Einschnittgewindebohrer M 10 x 1,5 EG (mit Übermaß für Drahtgewindeeinsätze)
BaerCoil HSSG Einschnittgewindebohrer M 10 x 1,5 EG (mit Übermaß für Drahtgewindeeinsätze)

Ab Lager

Bestellen Sie bis 11:50 Uhr und wir versenden noch am selben Tag.
Artikel-Nr.: B3015-1
12,26 €
BaerCoil HSSE Maschinengewindebohrer M 10 x 1,5 EG (mit Übermaß für Drahtgewindeeinsätze) - ECO für Sacklöcher
BaerCoil HSSE Maschinengewindebohrer M 10 x 1,5 EG (mit Übermaß für Drahtgewindeeinsätze) - ECO für Sacklöcher

Ab Lager

Expressversand möglich

Bestellen Sie bis 11:50 Uhr und wir versenden noch am selben Tag.
Artikel-Nr.: B3715
28,49 €
BaerCoil Einbauwerkzeug M 10 (und mehr)
BaerCoil Einbauwerkzeug M 10 (und mehr)

Ab Lager

Expressversand möglich

Bestellen Sie bis 11:50 Uhr und wir versenden noch am selben Tag.
Artikel-Nr.: EBW10
10,04 €
BaerCoil HSSE Maschinengewindebohrer M 10 x 1,5 EG (mit Übermaß für Drahtgewindeeinsätze) - ECO für Durchgangslöcher
BaerCoil HSSE Maschinengewindebohrer M 10 x 1,5 EG (mit Übermaß für Drahtgewindeeinsätze) - ECO für Durchgangslöcher

Ab Lager

Expressversand möglich

Bestellen Sie bis 11:50 Uhr und wir versenden noch am selben Tag.
Artikel-Nr.: B3515
32,78 €

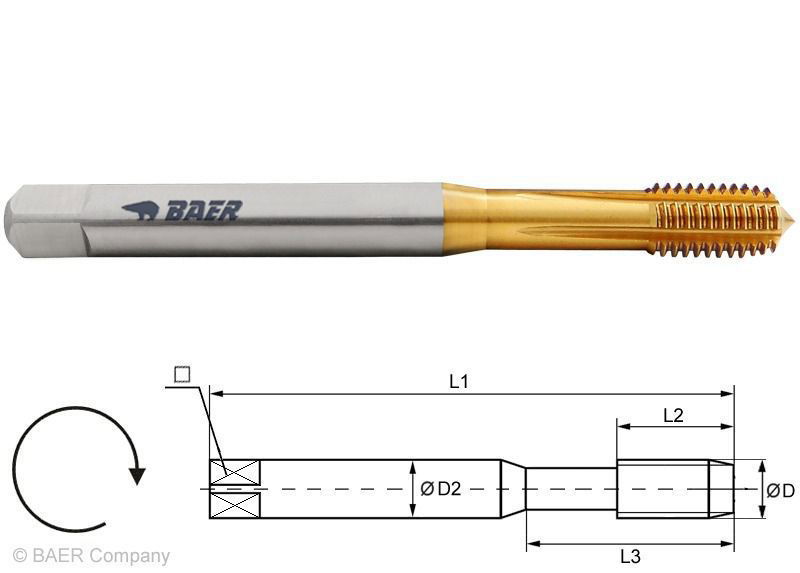

BaerCoil HSSE-TiN Gewindeformer M 10 x 1,5 EG (mit Übermaß für Drahtgewindeeinsätze)
BaerCoil HSSE-TiN Gewindeformer M 10 x 1,5 EG (mit Übermaß für Drahtgewindeeinsätze)

Ab Lager

Expressversand möglich

Bestellen Sie bis 11:50 Uhr und wir versenden noch am selben Tag.
Artikel-Nr.: B3615
80,31 €

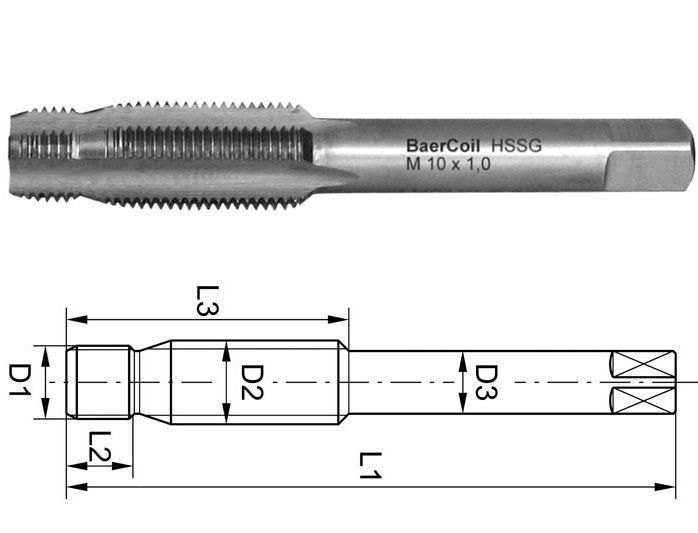

BaerCoil HSSG Kombigewindebohrer M 10 x 1,5 EG (mit Übermaß für Drahtgewindeeinsätze)
BaerCoil HSSG Kombigewindebohrer M 10 x 1,5 EG (mit Übermaß für Drahtgewindeeinsätze)

Ab Lager

Expressversand möglich

Bestellen Sie bis 11:50 Uhr und wir versenden noch am selben Tag.
Artikel-Nr.: B3633
24,55 €

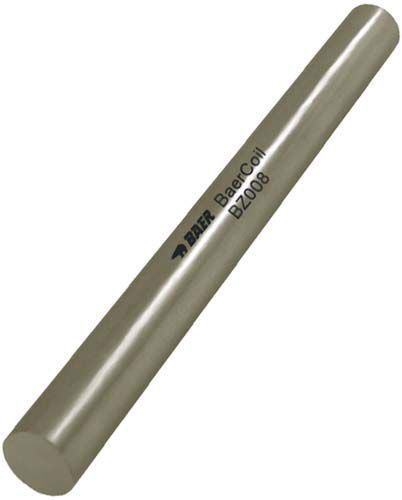

BaerCoil Zapfenbrecher M 10 (und mehr)
BaerCoil Zapfenbrecher M 10 (und mehr)

Ab Lager

Expressversand möglich

Bestellen Sie bis 11:50 Uhr und wir versenden noch am selben Tag.
Artikel-Nr.: BZ010
3,45 €

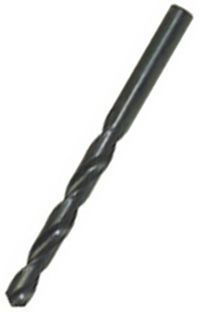

BaerCoil HSS Spiralbohrer 10,40 mm
