BaerCoil Drahtgewindeeinsätze UNC 7/16 x 14 - 3,0 D (33,34 mm) - frei durchlaufend - 100 Stück

215,41 €*

Preise inkl. MwSt. zzgl. Versandkosten

Ab Lager

Für diesen Artikel ist zusätzlich auch Expressversand möglich

Artikel-Nr. 1-B8210-3
EAN 4058462077524
Produktinformationen

BaerCoil Drahtgewindeeinsätze UNC 7/16 x 14 - 3,0 D (33,34 mm) - frei durchlaufend - 100 Stück

BaerCoil® Gewindeeinsätze sind die beste Lösung für alle Ihre Reparaturbedürfnisse! Mit ihnen können Sie langlebige und kraftvolle Verbindungen erschaffen. Diese Einsätze sorgen auch dafür, dass Sie keinen Ausschuss haben und alles wiederverwerten. Die Einsätze sind präzise und verschleißfest - Ihre Schraube wird fest in der Verankerung bleiben, ohne dass der Gewindeeinsatz verrutscht.

Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde - bei gleichbeibendem Nenndurchmesser! Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt.

BaerCoil® Gewindeeinsätze sind ein unerlässlicher Bestandteil in der Luftfahrt und im Fahrzeugbau. Sie sorgen dafür, dass sowohl statische als auch dynamische Betriebslasten ausgewogen auf die einzelnen Gewindegänge verteilt werden. Auch kompensieren die Flexibilität der Gewindeeinsätze eventuelle Steigungs- und Winkelfehler, sodass eine optimale Kraftübertragung vom Bolzen zum Muttergewinde erreicht wird. Gerade in Leichtbaukonstruktionen helfen BaerCoil® Gewindeeinsätze dabei, das Trägermaterial zu verringern und kleinere beziehungsweise kürzere Schraubverbindungen einzusetzen. Dank ihrer Vielseitigkeit und Zuverlässigkeit sind BaerCoil® Gewindeeinsätze heute ein unverzichtbarer Bestandteil in vielen Industrien.

BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.

Baumasse

Durchmesser 7/16
Steigung 14
Abmessung UNC 7/16 x 14
Länge 3,0 D
T (Länge im eingebauten Zustand) 33,34 mm
Gewindelängen-Berechnung 3,0 D heißt 3 mal Durchmesser: 3 mal 11,11 mm = 33,34 mm
Der Nenndurchmesser bei UNC 7/16 beträgt ca. 11,11 mm

Eigenschaften

Produktgruppe Drahtgewindeeinsätze
Produktart BaerCoil Drahtgewindeeinsätze
Gewindenorm UNC: Amerikanisches Unified National Coarse Grobgewinde nach ANSI B1.1
Richtung Rechts
Typ frei durchlaufend
Material Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301)
Zugfestigkeit bei Raumtemperatur >1400 N/mm²
Temperaturbeständigkeit 315°C langzeitig
425°C kurzzeitig

Einsatzzwecke

Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung

Technische Zeichnung

Durchmesser 7/16
Länge 3,0 D
T (Länge im eingebauten Zustand) 33,34 mm
F (Min. - Max. Außendurchmesser vor Einbau) 0,520 '' - 0,551 ''
P (Tiefe) Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen
B (Gewindetiefe mit Anschnitt) 1,562 ''
D (Mindesttiefe des Kernloches, ohne Spitze) 1,634 ''

Video Gebrauchsanweisung

Zubehör

BaerCoil HSSE Maschinengewindebohrer UNC 7/16 x 14 EG (mit Übermaß für Drahtgewindeeinsätze) - PRO für Sacklöcher
BaerCoil HSSE Maschinengewindebohrer UNC 7/16 x 14 EG (mit Übermaß für Drahtgewindeeinsätze) - PRO für Sacklöcher
Artikel-Nr.: B3928P
182,30 €*
Details
BaerCoil Zapfenbrecher M 10 (und mehr)
BaerCoil Zapfenbrecher M 10 (und mehr)
Artikel-Nr.: BZ010
3,13 €*
Details
BaerCoil HSSG Einschnittgewindebohrer UNC 7/16 x 14 EG (mit Übermaß für Drahtgewindeeinsätze)
BaerCoil HSSG Einschnittgewindebohrer UNC 7/16 x 14 EG (mit Übermaß für Drahtgewindeeinsätze)
Artikel-Nr.: B3110
11,36 €*
Details

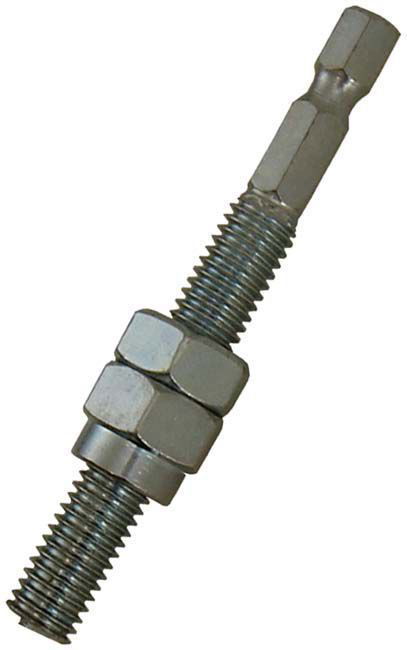

BaerCoil Maschineneinbauwerkzeug UNC 7/16 x 14
