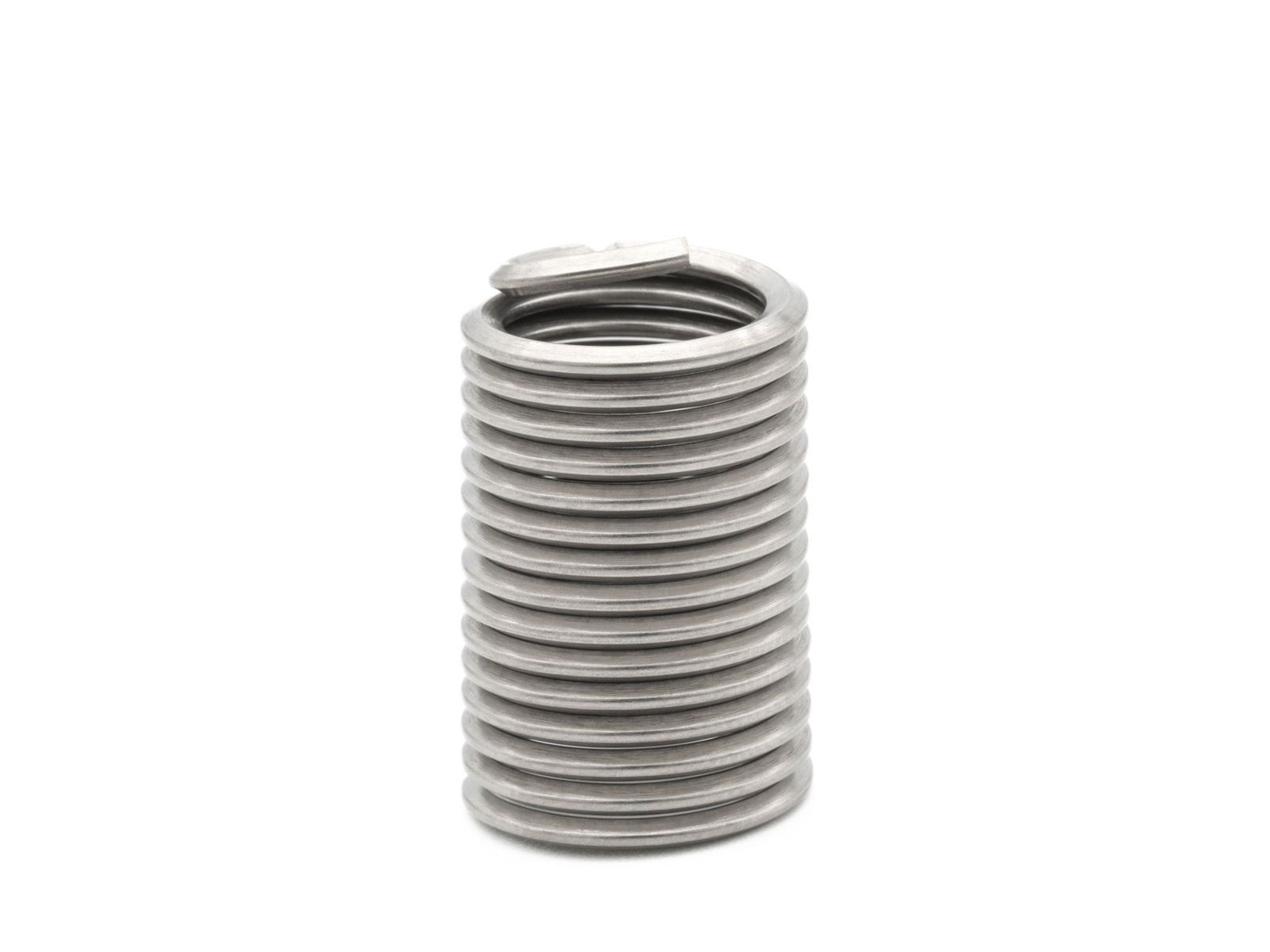

BaerCoil Drahtgewindeeinsätze UNF 7/16 x 20 - 2,5 D (27,78 mm) - frei durchlaufend - 10 Stück
Ab Lager
Expressversand möglich
BaerCoil Drahtgewindeeinsätze UNF 7/16 x 20 - 2,5 D (27,78 mm) - frei durchlaufend - 10 Stück
BaerCoil® Drahtgewindeeinsätze sorgen in der Gewindereparatur für eine langlebige und kraftvolle Gewindeverbindung und Ausschussrückgewinnung. Die Einsätze schaffen auch tragfähige Verbindung in Werkstoffen mit geringer Scherfestigkeit. Gewindeeinsätze sind präzise und verschleißfest und halten Ihre Schraube fest in der Verankerung, ohne dass sich der Gewindeeinsatz verändert. Ideal zur Reparatur von ausgerissenen oder verschlissenen Gewinden. Drahtgewindeeinsätze finden häufig Anwendung in Kfz-, Elektrotechnik, Medizintechnik, Leichtbau-Konstruktionen, sowie in der Luft- und Raumfahrt.
Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt.
BaerCoil® Gewindeeinsätze sind perfekt für Anwendungen, bei denen eine ausgewogene Verteilung der Kräfte erforderlich ist. Sie können sowohl statischen als auch dynamischen Belastungen standhalten und dabei helfen, Trägermaterial zu sparen.
BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
| Durchmesser |
7/16 |
|---|---|
| Steigung |
20 |
| Abmessung |
UNF 7/16 x 20 |
| Länge |
2,5 D |
| T (Länge im eingebauten Zustand) |
27,78 mm |
| Gewindelängen-Berechnung |
2,5 D heißt 2,5 mal Durchmesser: 2,5 mal 11,11 mm = 27,78 mm Der Nenndurchmesser bei UNF 7/16 beträgt ca. 11,11 mm |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze |
|---|---|
| Produktart |
BaerCoil Drahtgewindeeinsätze |
| Gewindenorm |
UNF: Amerikanisches Feingewinde Unified National Fine nach ANSI B1.1 |
| Richtung |
Rechts |
| Typ |
frei durchlaufend |
| Material |
Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301) |
| Zugfestigkeit bei Raumtemperatur |
>1400 N/mm² |
| Temperaturbeständigkeit |
315°C langzeitig 425°C kurzzeitig |
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung
Technische Zeichnung
| Durchmesser |
7/16 |
|---|---|
| Länge |
2,5 D |
| T (Länge im eingebauten Zustand) |
27,78 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
0,496 '' - 0,549 '' |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
1,269 '' |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
1,319 '' |
