G (BSP) – Rohrgewinde

G (BSP) – Rohrgewinde

In Europa ist das Whitworth-Rohrgewinde die am häufigsten verwendete Gewindeform für Installationen in Küche und Bad – und überall dort, wo mithilfe von Rohrgewinden Verschraubungen hergestellt werden. In Deutschland ist dieses Gewinde vor allem als G-Gewinde bekannt. In unserem Sortiment bei BAER finden Sie alles, was Sie zur Bearbeitung dieser und anderer Rohrgewindearten benötigen. Für jeden Werkstoff und jedes Einsatzgebiet halten wir den passenden Gewindebohrer, Haltewerkzeuge und weiteres Zubehör für Sie bereit.

Alles, was Sie zum Whitworth Rohrgewinde (BSP) wissen müssen

Ein Rohrgewinde wie das British Standard Pipe wird überall dort eingesetzt, wo Verbindungen zwischen Rohren, Fittings und Armaturen entstehen sollen. In der Regel geht es dabei um den Transport von Flüssigkeiten oder Gas, seltener um Feststoffe.

Beim Rohrgewinde unterscheidet man grundsätzlich zwischen kegelförmigen und zylindrischen Ausführungen. British Standard Pipe Verbindungen haben ein zylindrisches Innengewinde und ein zylindrisches Außengewinde. Das bedeutet: Der Durchmesser bleibt über die gesamte Länge konstant. Beispiele für kegelige Rohrgewinde sind das BSPT-Gewinde mit dem Kürzel Rc sowie das R-Gewinde, das als Außengewinde genutzt wird. Diese Gewinde sind nach ISO 7/1 genormt.

Beim Whitworth-Gewinde handelt es sich um ein Zollgewinde; die Steigung wird durch die Anzahl der Gänge pro Zoll angegeben. Der Flankenwinkel liegt bei 55°. Die Bezeichnung wird mit dem Kürzel G und dem Durchmesser in Zoll gebildet, eine korrekte Gewinde-Kennung lautet also z. B. G 1/4". Weitere gängige Größen sind G 1/8", G 1/2", G 3/8", G 3/4", G 5/8" oder G 7/8".

Das BSP-Gewinde wird für nicht im Gewinde dichtende Verbindungen genutzt. Für die Abdichtung ist ein zusätzliches Dichtmittel wie Hanf oder PTFE-Band erforderlich. Andere Rohrgewindearten wie BSPT, BSPP oder NPT sorgen durch ihre Konstruktion bereits im Gewinde selbst für Dichtigkeit.

Der Durchmesser führt beim Rohrgewinde häufig zu Verwirrung: Der Außendurchmesser eines 1"-Rohrgewindes beträgt nicht 25,4 mm, sondern etwa 33 mm. Der Grund liegt in der historischen Materialdicke von Rohren, bei der das Verhältnis zwischen Außen- und Innendurchmesser anders war als heute.

Rohrgewinde G nach DIN ISO 228-1 (DIN 259) – Unser Sortiment

Bei BAER finden Sie alle Werkzeuge und das passende Zubehör, die Sie für die Arbeit mit dem BSP-Gewinde benötigen.

Gewindebohrer für das G-Gewinde

Innengewinde können Sie auf verschiedene Arten herstellen – von Hand oder maschinell. Bei BAER finden Sie stets den passenden Bohrer.

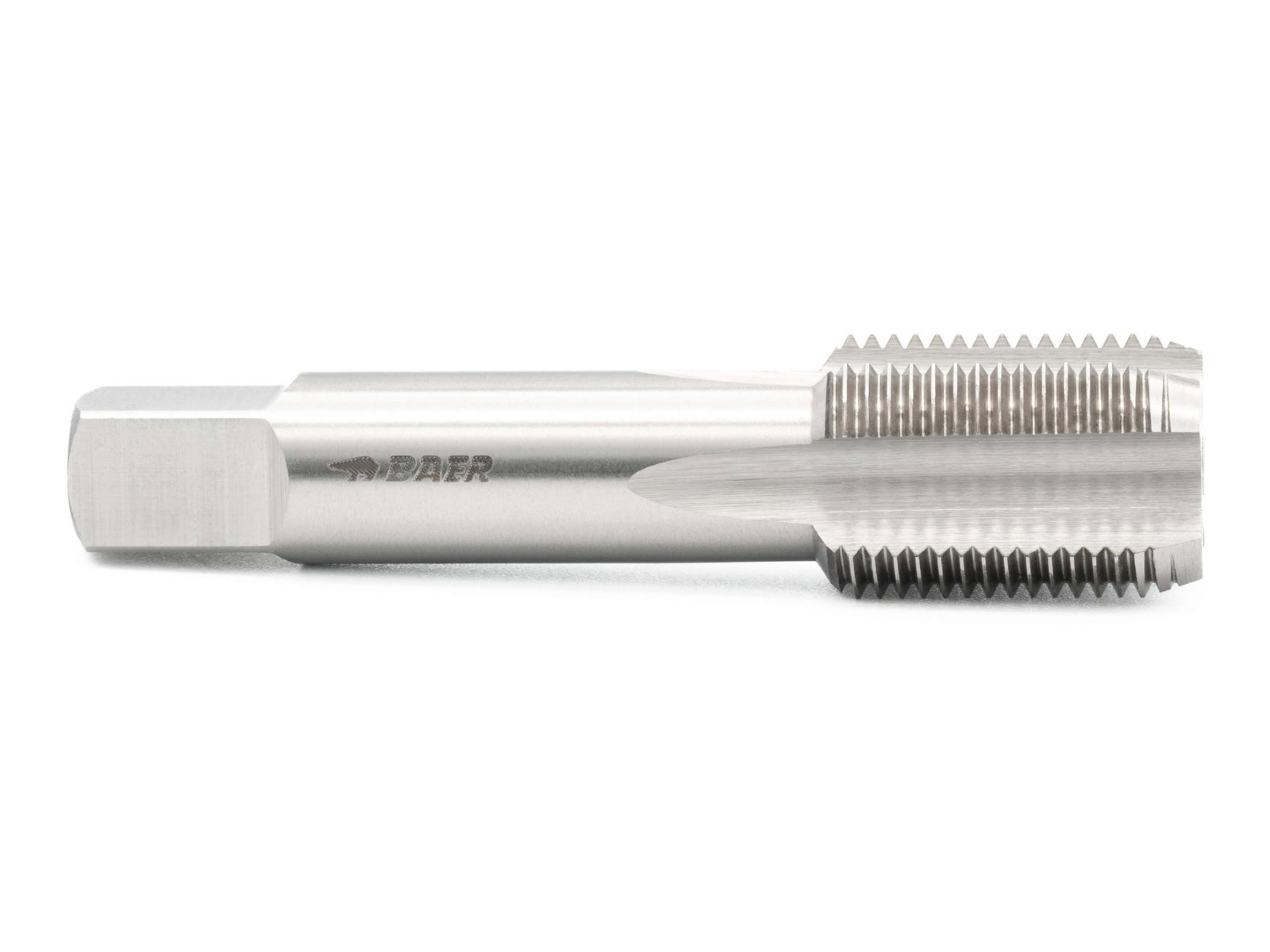

Einschnittgewindebohrer

Unsere Einschnittgewindebohrer aus HSSG sind besonders vielseitig, da sie sowohl per Hand als auch mit der Maschine verwendet werden können. Die Form D mit geraden Nuten ist für Sack- und Durchgangslöcher geeignet.

Handgewindebohrer

Handgewindebohrer für das Whitworth-Rohrgewinde bieten wir für Standardanwendungen mit Links- oder Rechtsgewinde sowie für hochfeste Materialien. Die Werkzeuge sind einzeln oder als zweiteiliger Satz erhältlich.

Maschinengewindebohrer

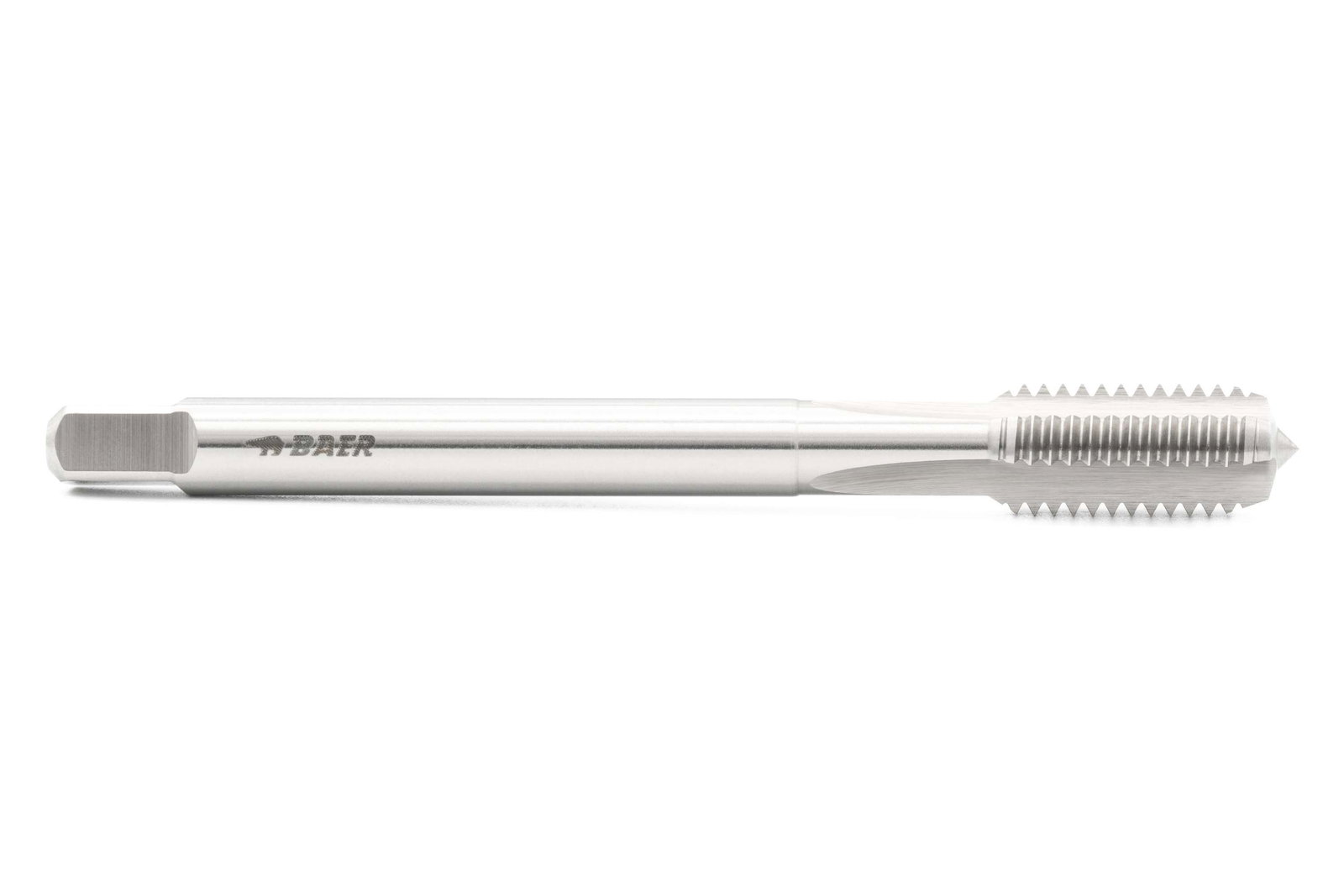

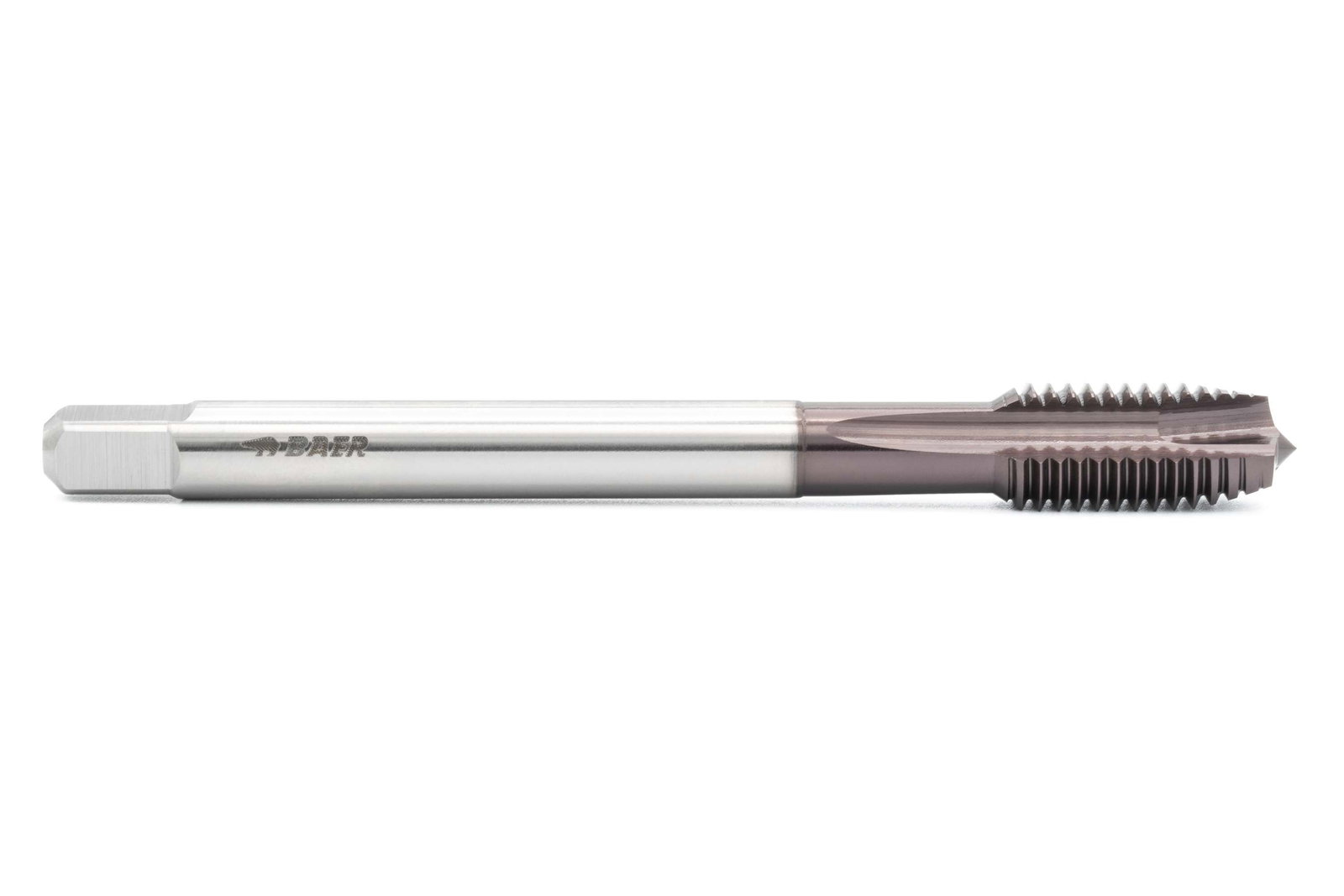

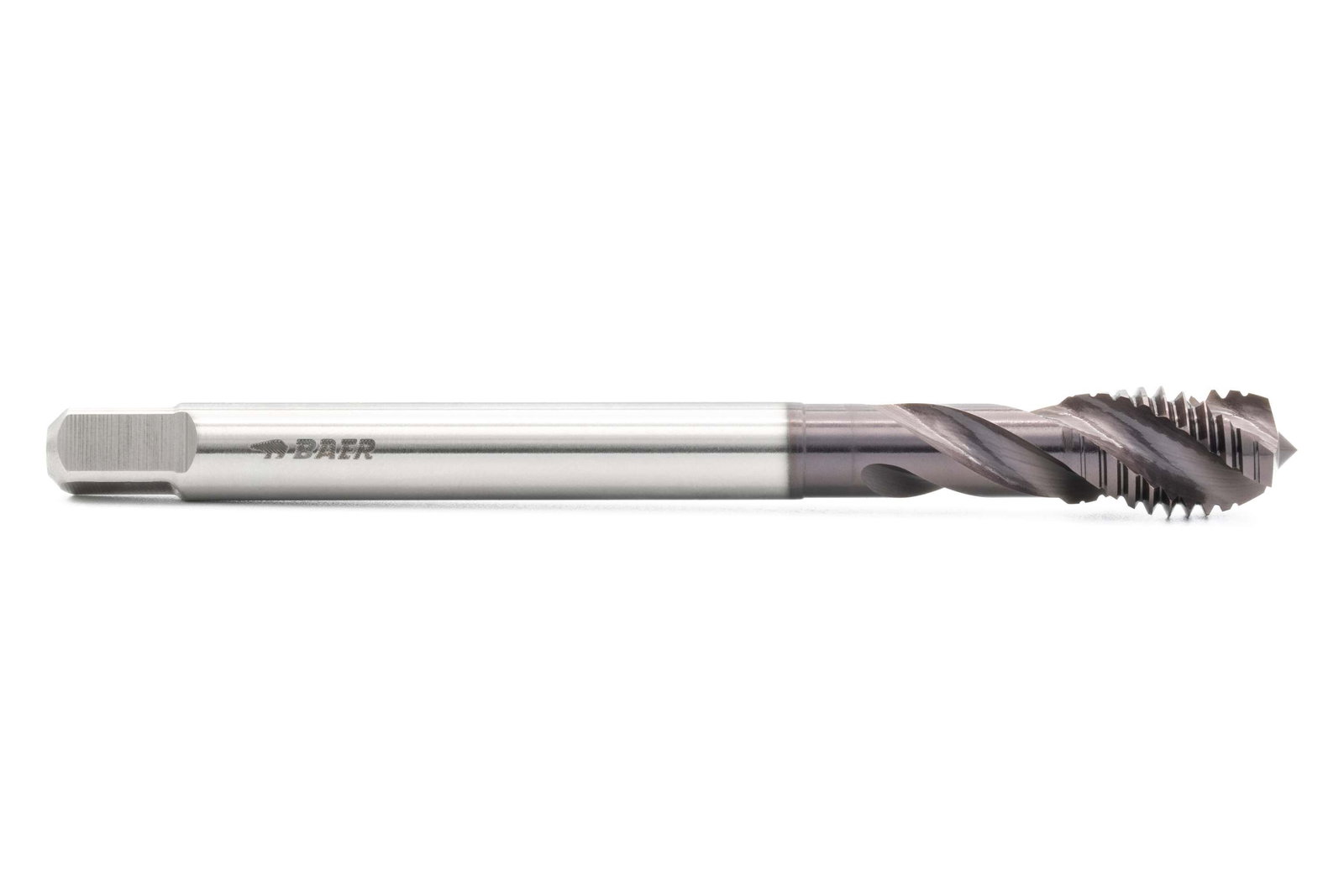

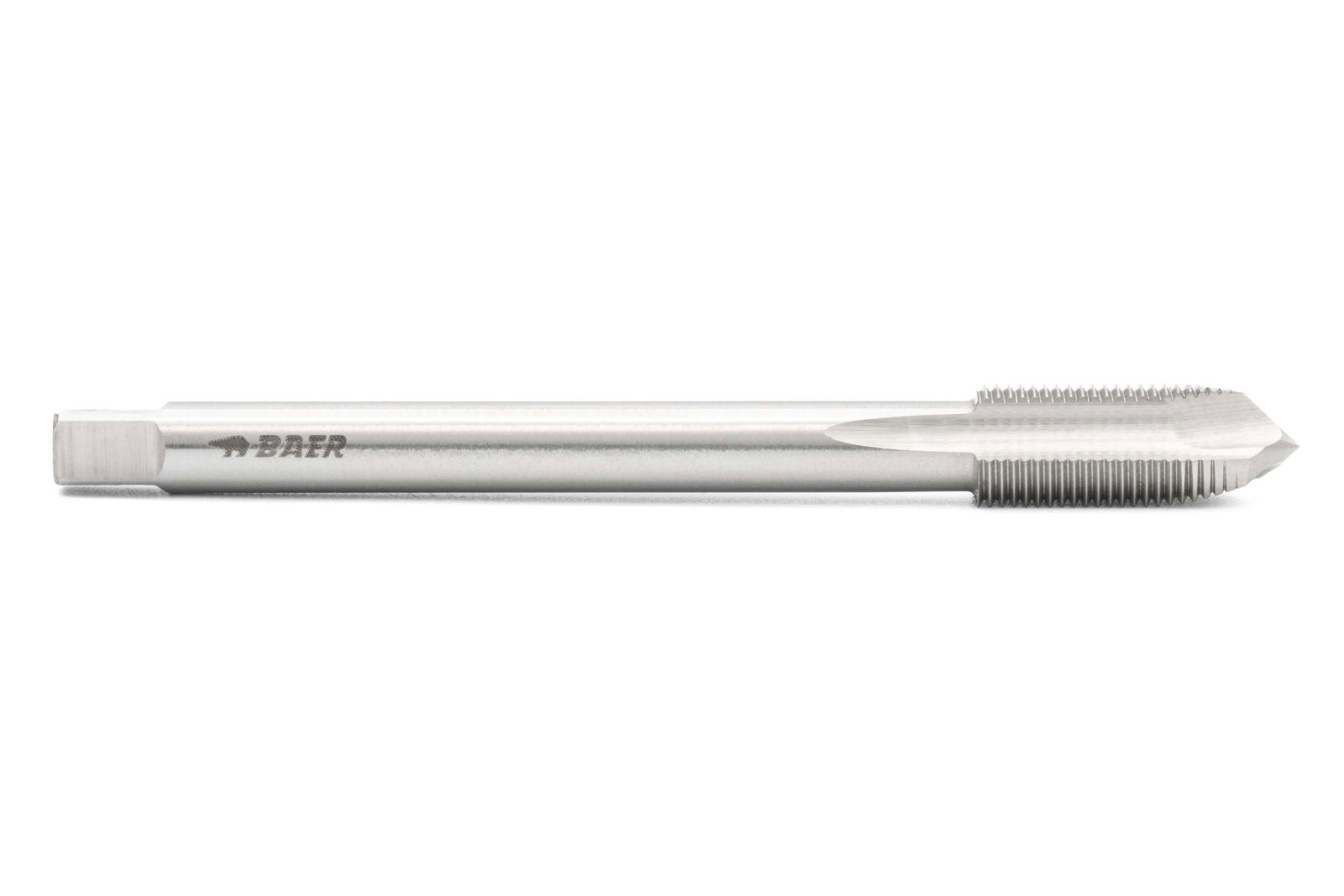

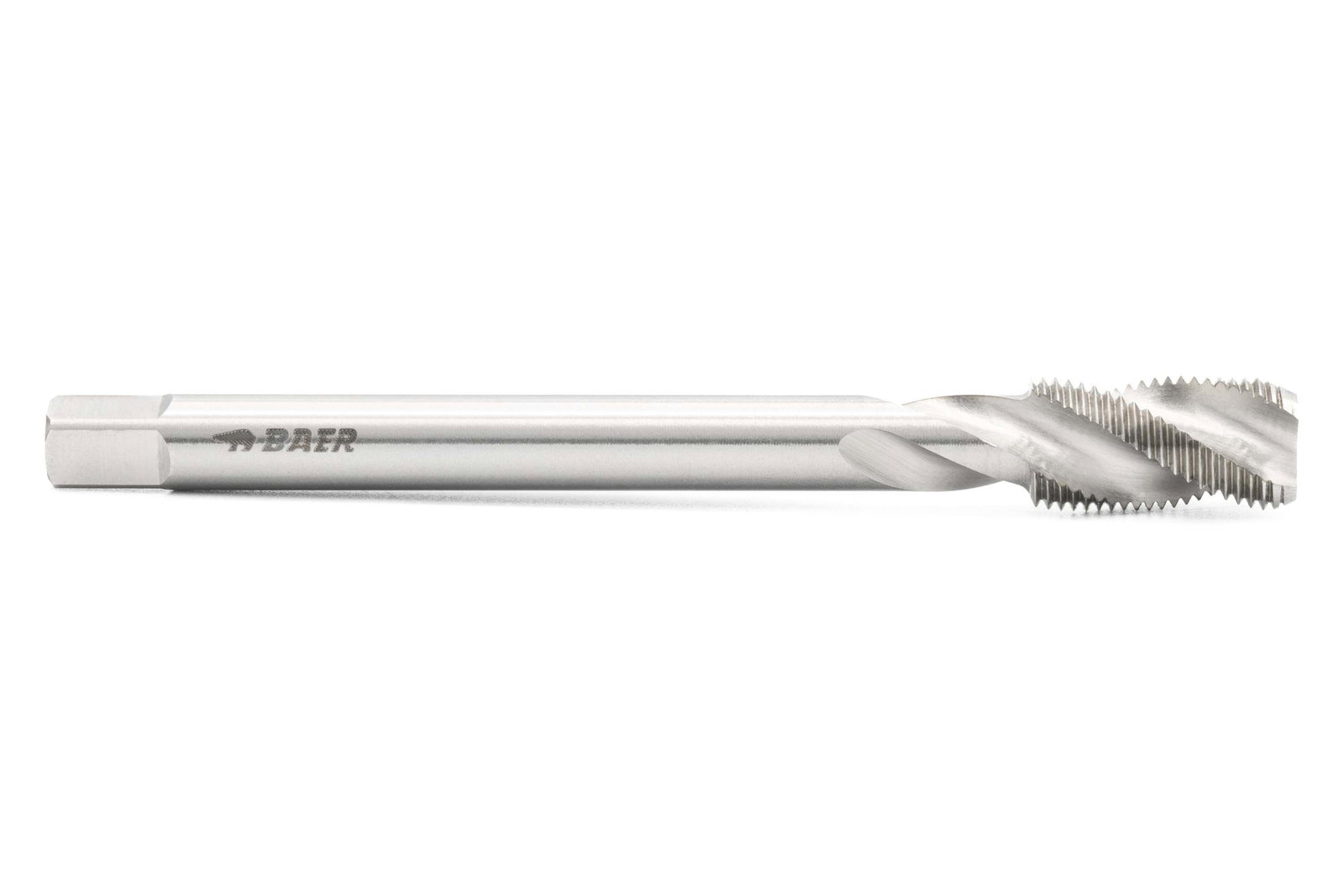

Auch für den maschinellen Einsatz haben wir unterschiedliche Ausführungen im Sortiment: Form B mit Schälanschnitt für Durchgangslöcher, Form C mit 35°-Rechtsspirale für Sacklöcher sowie Varianten für Linksgewinde.

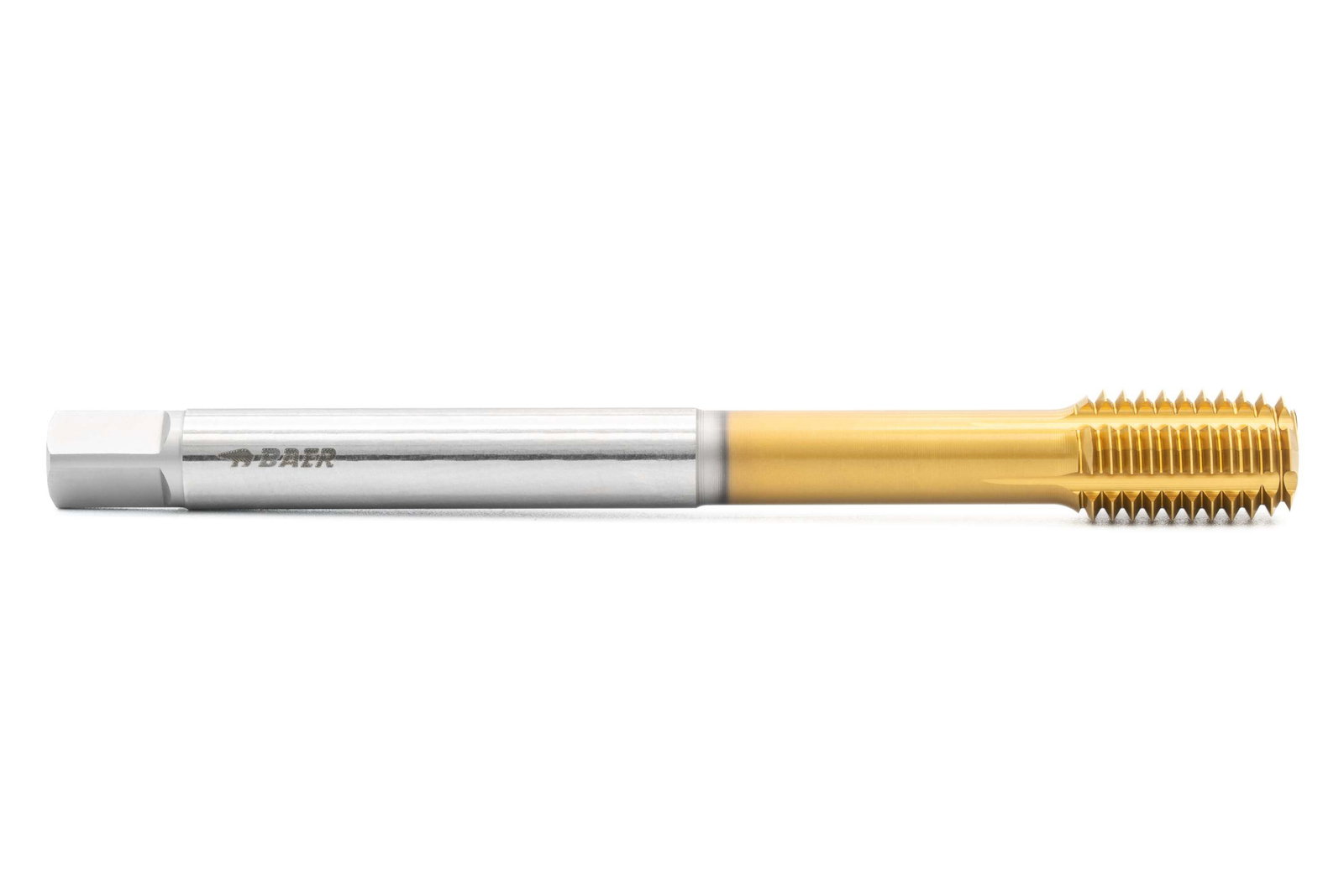

Gewindeformer für das G-Gewinde

Wenn Sie Gewinde lieber spanlos herstellen, bieten wir Ihnen Gewindeformer aus HSSE-TiN. Diese Maschinengewindeformer erzeugen nicht nur eine besonders glatte Oberfläche, sondern sorgen zugleich für erhöhte Materialfestigkeit.

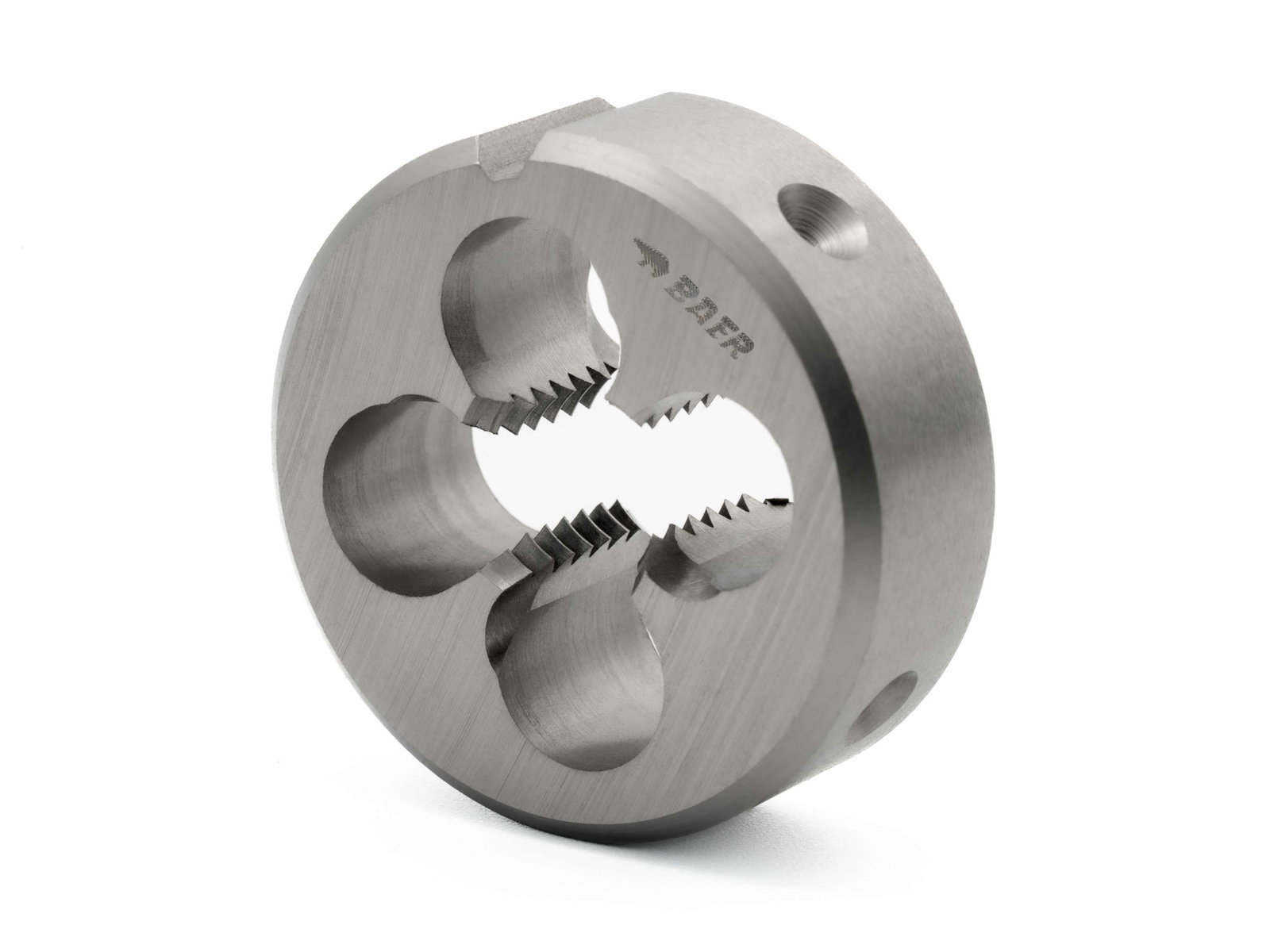

Schneideisen für das G-Gewinde

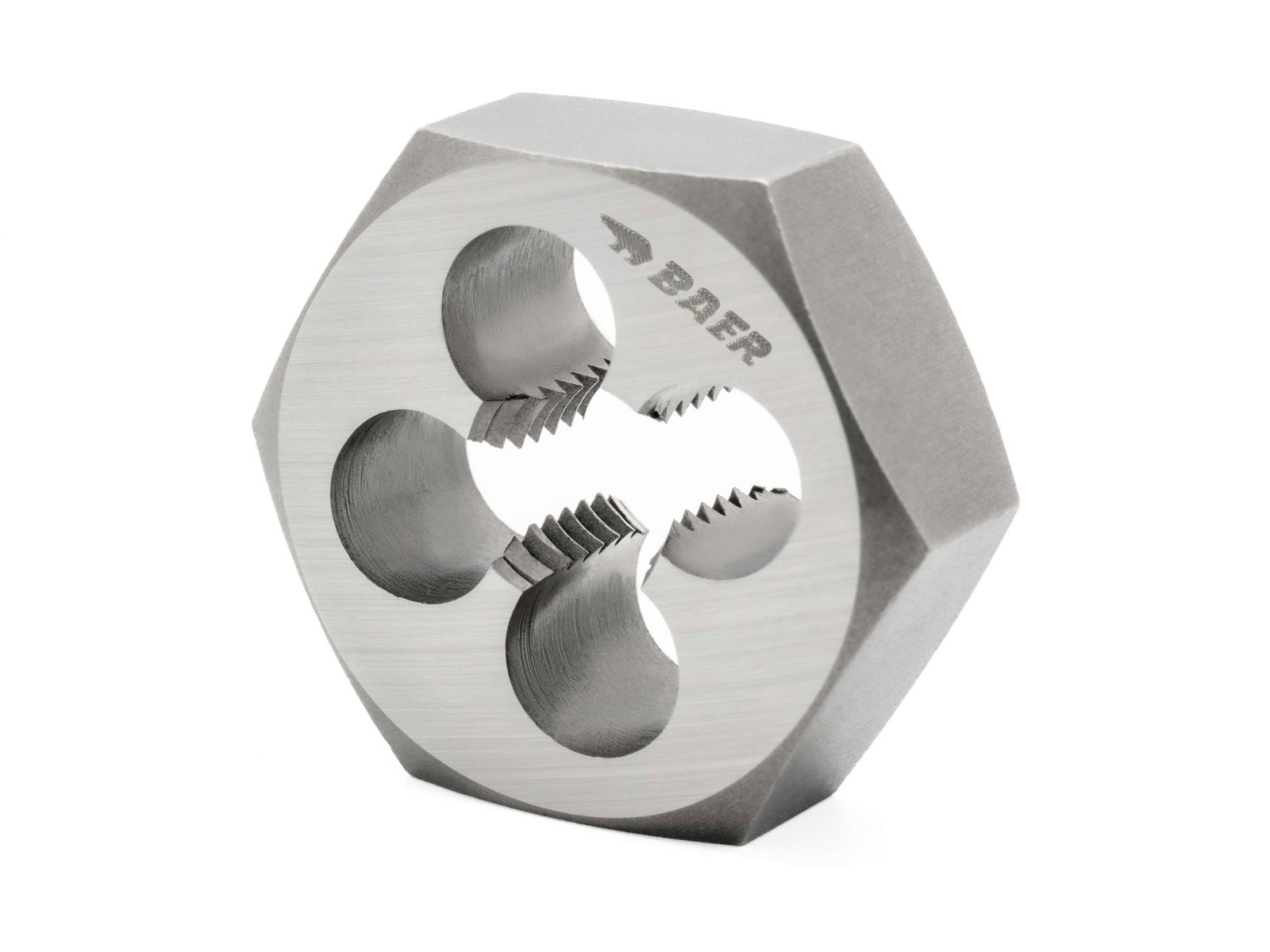

Mit unseren Schneideisen fertigen Sie problemlos Außengewinde. Wir führen runde Schneideisen für Standardanwendungen und Linksgewinde sowie ein Modell speziell für Edelstahl. Außerdem bieten wir Sechskantschneideisen für Rechts- und Linksgewinde. Diese eignen sich besonders für Reparaturen oder schwer zugängliche Stellen, da sie einfach mit einem Maulschlüssel verwendet werden können.

Gewindelehren für das G-Gewinde

Unsere Lehren für das Whitworth-Rohrgewinde G (BSP) stellen sicher, dass alle Abmessungen, Toleranzen und die Steigung den DIN-Vorgaben entsprechen. Dafür finden Sie bei uns Gewinde-Gutlehrdorne und Gewinde-Ausschusslehrdorne – oder beide kombiniert als Gewinde-Grenzlehrdorn. Mit Lehrringen prüfen Sie zuverlässig Ihre Außengewinde.

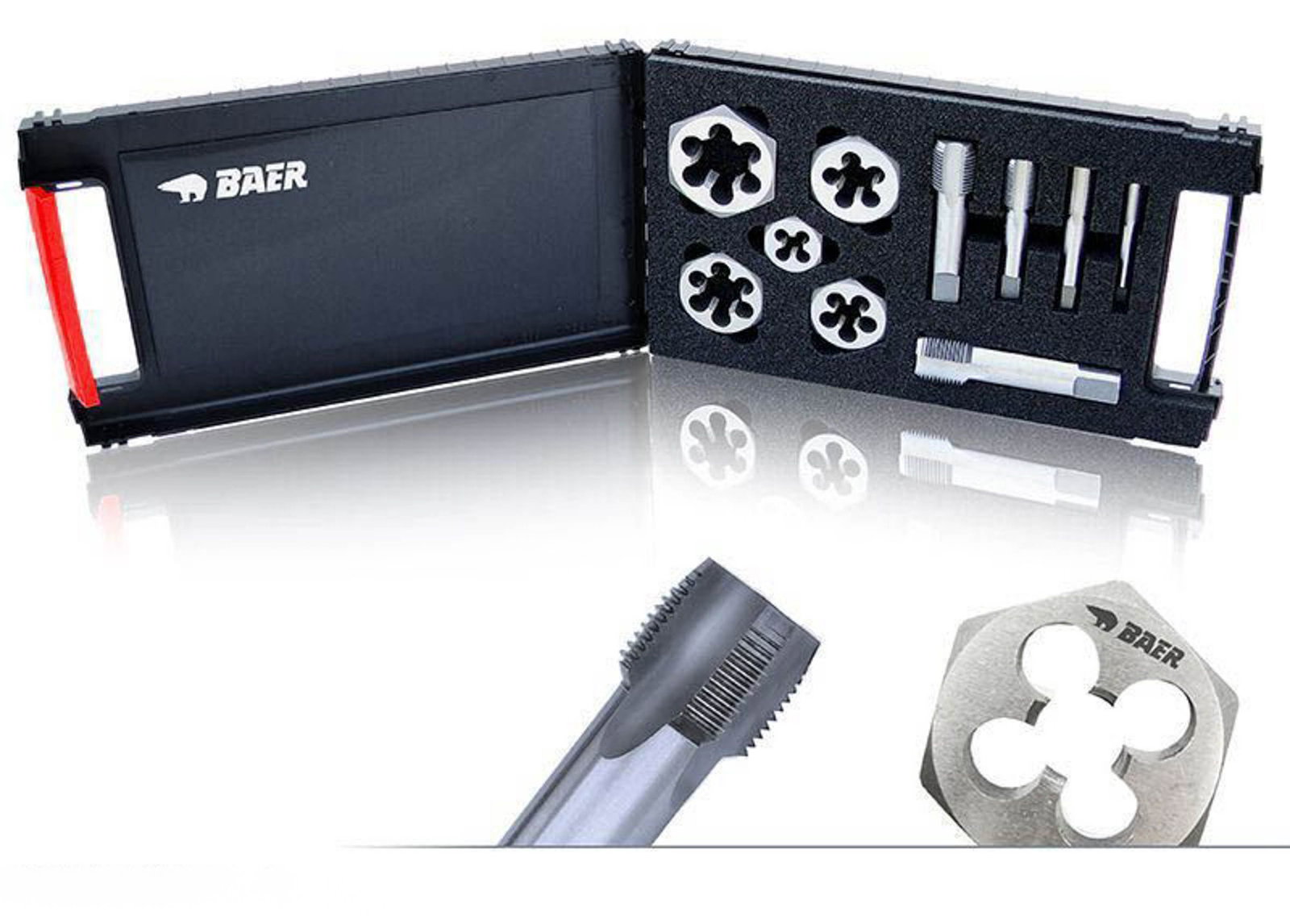

Sätze und Sortimente für das G-Gewinde

Machen Sie es sich einfach und erwerben Sie alle benötigten Werkzeuge in einem Set – abgestimmt auf Ihren Bedarf. Wählen Sie aus kleineren Sätzen mit ausgewählten Gewindebohrern oder Schneideisen oder aus umfangreicheren Sets, die beide Werkzeugarten kombinieren. Unsere großen Sortimente enthalten zusätzlich Haltewerkzeuge und weiteres Zubehör.

Entdecken Sie jetzt Werkzeuge und Zubehör für das Rohrgewinde G im BAER Online-Shop!

Gewindewerkzeuge für das G-Gewinde und viele weitere Gewindearten finden Sie bei uns im BAER Online-Shop – immer in erstklassiger Qualität und zu einem fairen Preis. Sie möchten mehr Informationen, haben Fragen oder ein spezielles Anliegen? Dann kontaktieren Sie unseren freundlichen Kundenservice – telefonisch oder bequem über unser Kontaktformular. Wir helfen Ihnen gerne weiter.
