Gewindelehren von BAER: Garantiert normgerechte Gewinde
Im Leben jedes noch so hochwertigen Gewindebohrers ist eines Tages der Punkt erreicht, an dem er nachgeschliffen oder ausgetauscht werden muss. Ist der Verschleiß zu stark vorangeschritten, dann werden die Gänge des Gewindes nicht mehr präzise ausgeformt und die exakte Einhaltung der Normen ist nicht mehr garantiert. Damit Sie diesen Punkt nicht verpassen, hilft Ihnen die regelmäßige Verwendung einer Gewindelehre.
Sicherheit für Sie und Ihre Kunden: Warum eine Gewindelehre so wichtig ist
Mit der Gewindelehre überprüfen Sie, ob die Gewinde, die Sie herstellen, lehrenhaltig sind - also ob die Maße den Vorgaben entsprechen. Das ist wichtig, um sicherzugehen, dass Außen- und Innengewinde wie gewünscht zusammenzupassen. In Industrie und Handwerk spielen Gewindelehren aber noch aus einem anderen Grund eine große Rolle: Rechtssicherheit.
Das Lehrensystem ist nach DIN ISO 1502 genormt und schafft einen verbindlichen Standard, wie normgerechte Gewinde bemessen sein müssen. Sind Gewinde nach dieser Definition nicht lehrenhaltig, dann müssen Ihre Kunden, die so gefertigten Bauteile nicht annehmen. Es ist also für alle Seiten von Vorteil, das regelmäßig zu überprüfen.
Prüfen, messen, lehren: Was ist eigentlich der Unterschied?
Was bedeutet Überprüfen eigentlich? Prüfen ist der Oberbegriff für zwei Verfahren, anhand derer festgestellt werden kann, ob der Prüfgegenstand die gewünschten Maße aufweist und den geforderten Ansprüchen genügt.
Beim Messen wird der Ist-Zustand mit einem Messgerät verglichen und auf diese Weise ein Messwert, wie z.B. die Gewindesteigung von Außengewinden, ermittelt.
Beim Lehren wird der Ist-Zustand dagegen mit einer Lehre verglichen und eine Unterscheidung in Gut oder Ausschuss getroffen, basierend auf Kriterien wie dem Gewindeprofil oder den Ansprüchen der Spezifikation.
Wenn Sie beispielsweise mit einem Messschieber den Außendurchmesser einer Schraube feststellen, können Sie sich als Ergebnis einen konkreten Zahlenwert anzeigen lassen, z. B. 10 mm. Prüfen Sie mit einer Gewindelehre dagegen das Gewinde der Schraube auf Lehrenhaltigkeit, dann lautet das Ergebnis, entweder „Bauteil ist gut und kann verwendet werden“ oder „Bauteil ist Ausschuss und kann nicht verwendet werden“, was auch davon abhängt, ob die Gewindesteigung im Toleranzbereich liegt.
Dorn oder Ring: Diese Gewindelehren gibt es
Da eine Gewindelehre eben keinen Messwert ermittelt, benötigen Sie zum korrekten Lehren nicht nur eine, sondern immer zwei Stück, um sowohl ein Unter- als auch ein Überschreiten der Toleranzen feststellen zu können.
Lehrdorne: Die Gewindelehren für das Innengewinde

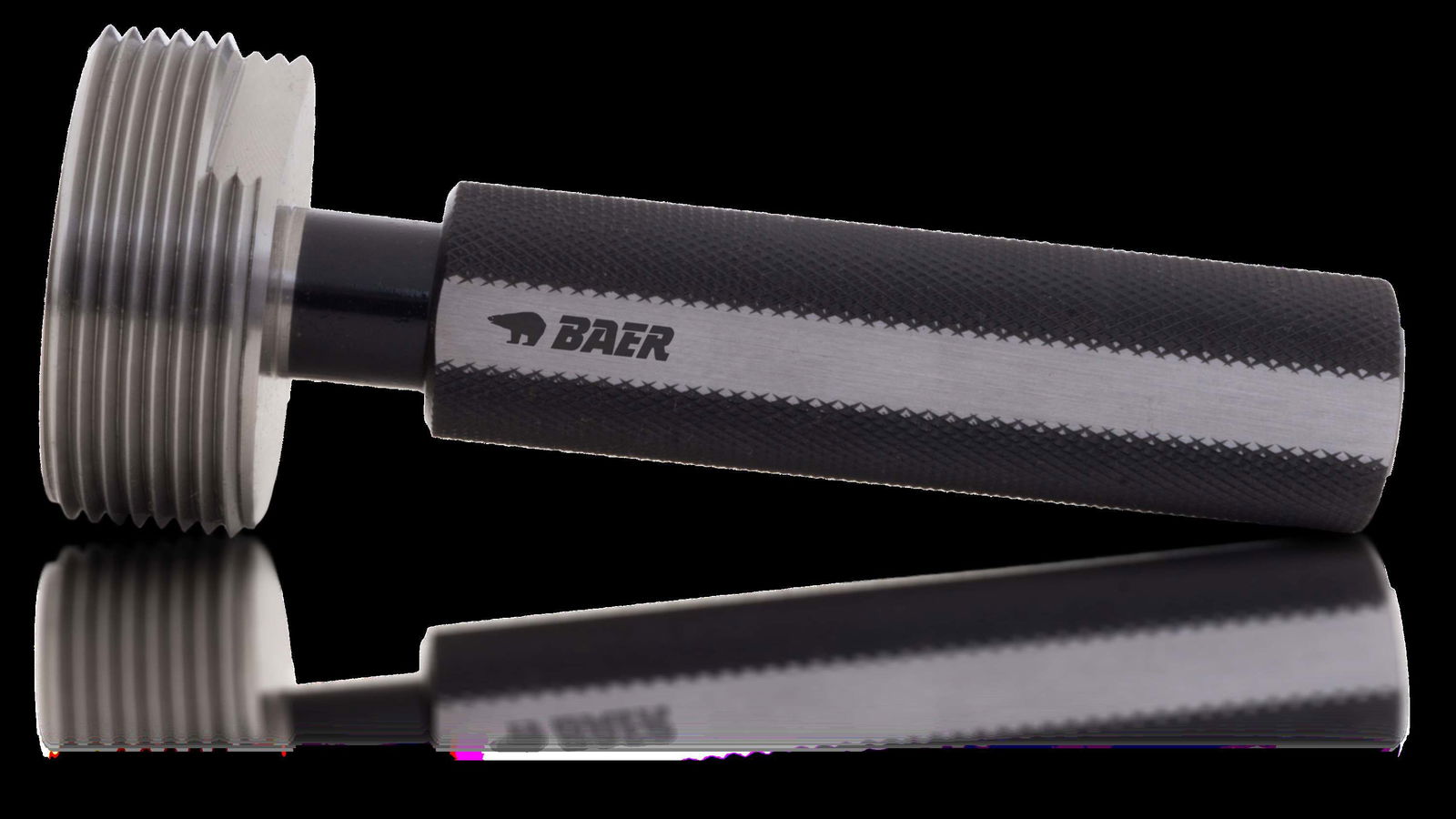

Eine Gewindelehre für das Prüfen eines Innengewindes wird als Lehrdorn bezeichnet. Der Gewinde-Gutlehrdorn prüft das Kleinstmaß verschiedener Werte. Der Gewinde-Ausschusslehrdorn prüft hingegen, ob die Maße zu groß ausfallen. Er ist immer mit einem roten Ring markiert, damit es nicht zu Verwechslungen kommt.

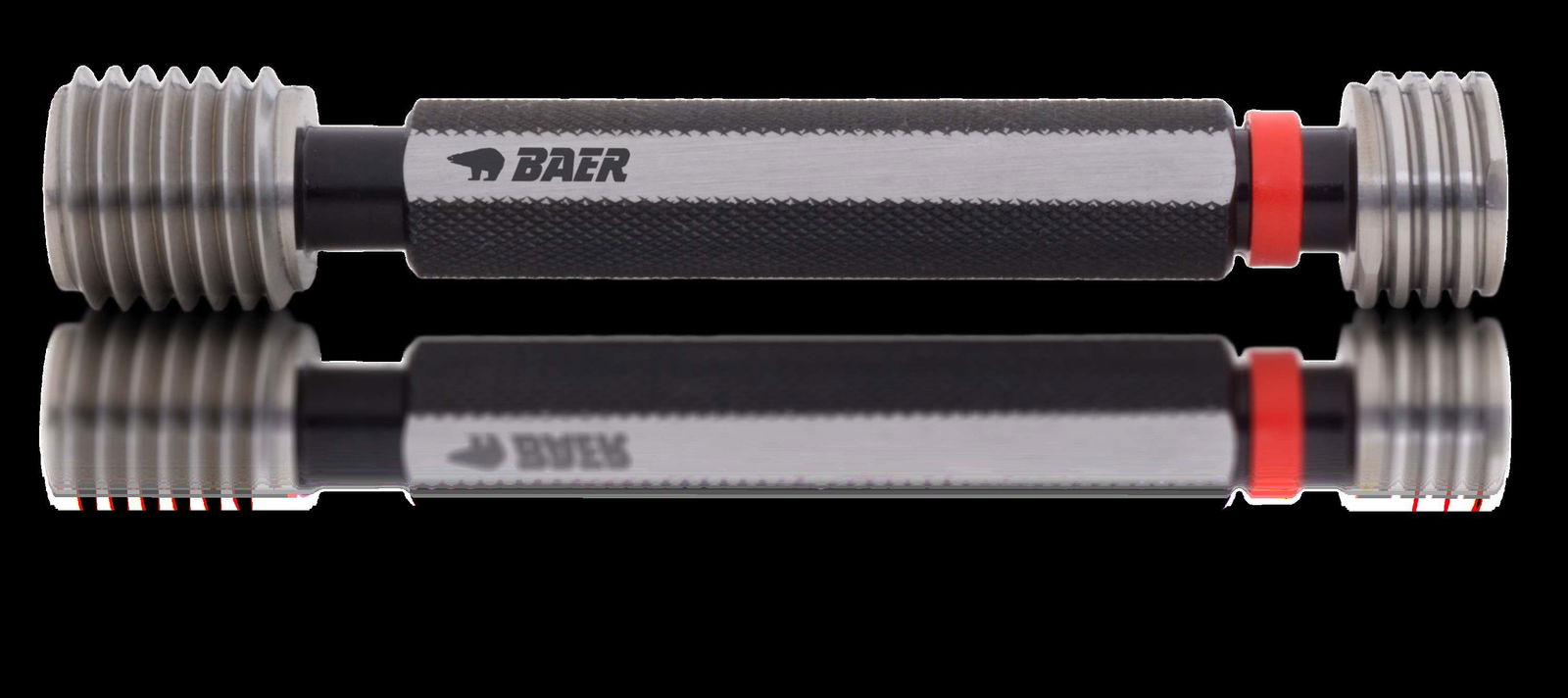

Liegt die Gewindegröße unter 40 mm, dann werden beide Gewindelehren zusammen auf einem Griff montiert. Man spricht dann von einem Gewinde-Grenzlehrdorn. Auch in diesem Fall ist die Seite mit dem Ausschuss-Lehrdorn durch einen roten Farbring gekennzeichnet.
Lehrringe: Die Gewindelehren für das Außengewinde

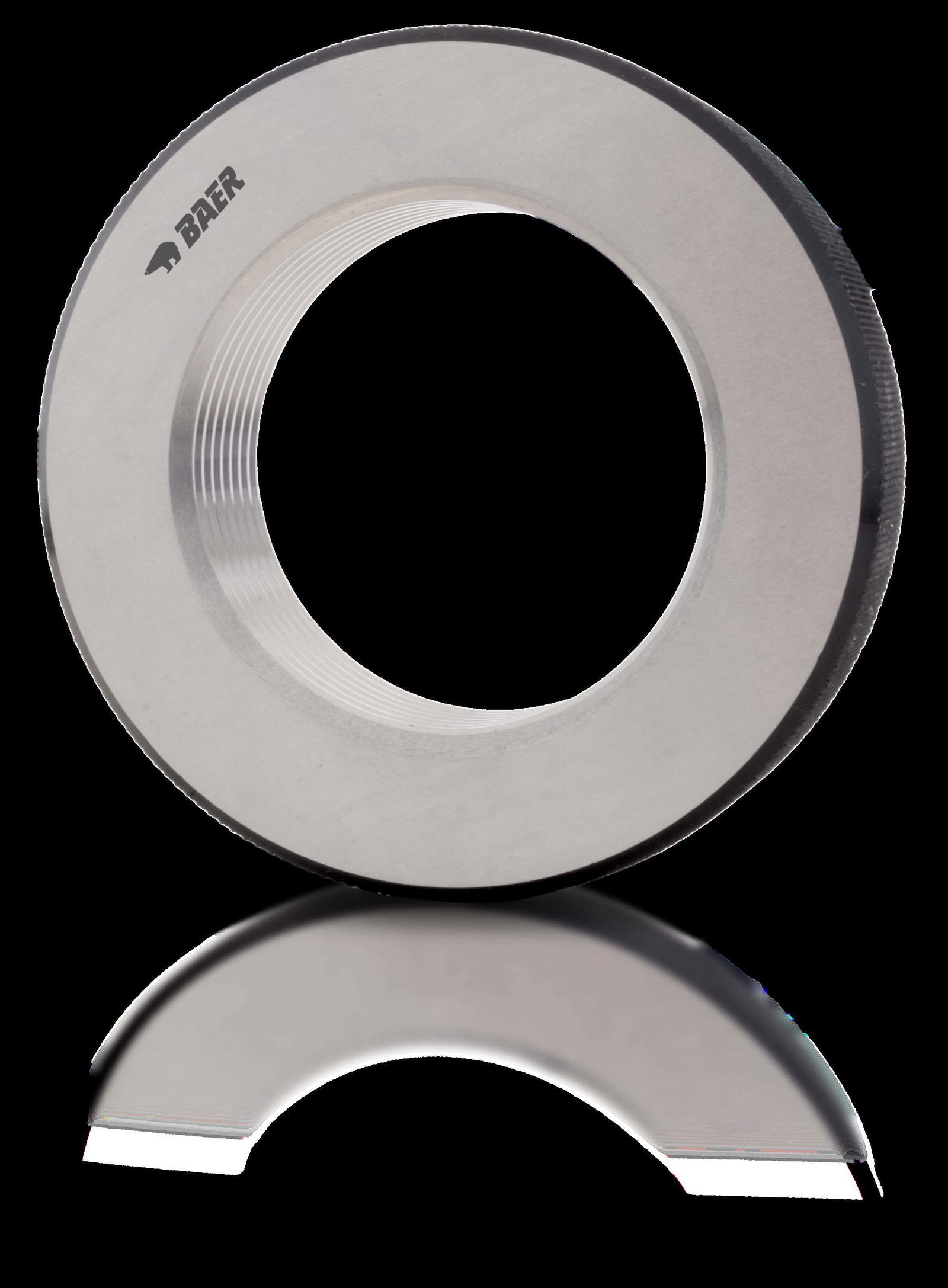

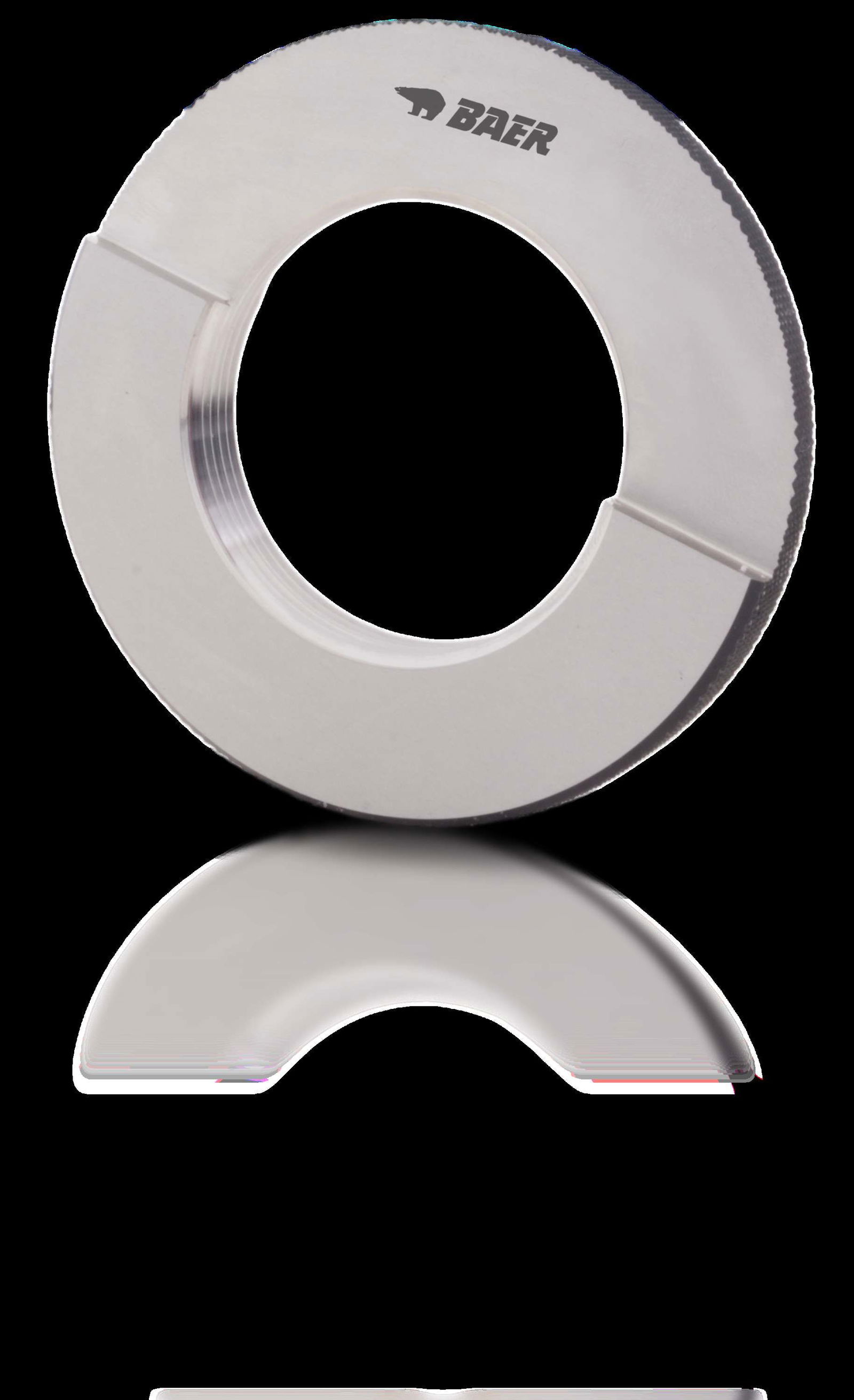

Gewindelehren für Außengewinde heißen Lehrringe. Diese funktionieren analog zu den Lehrdornen. Das bedeutet, auch hier gibt es einen Gewinde-Gutlehrring und einen Gewinde-Ausschusslehrring mit einer roten Markierung. Anders als bei den Lehrdornen sind die Lehrringe jedoch unabhängig von der Gewindegröße immer zwei voneinander getrennte Teile.
Temperatur und Fingerspitzengefühl: So verwenden Sie eine Gewindelehre richtig
Wie läuft das Überprüfen eines Gewindes mit einer Gewindelehre nun ab? Zunächst müssen Sie sicherstellen, dass die Lehrung unter den richtigen Bedingungen stattfinden kann. Dazu ist wichtig, dass das Bauteil (also der Prüfgegenstand) und die Gewindelehren auf Raumtemperatur, sauber und trocken sind. So lassen sich Abweichungen im Ergebnis vermeiden.
Anschließend wird die Gewindelehre in das Gewinde eingeschraubt oder auf das Gewinde aufgeschraubt. Wichtig hierbei ist, dass Sie keinen großen Kraftaufwand betreiben. Sie sollten eine Gewindelehre daher auch immer nur per Hand benutzen und keine zusätzlichen Werkzeuge verwenden.
Der Gutlehrdorn sollte sich auf diese Weise einmal komplett ins Gewinde einschrauben lassen, der Ausschuss-Lehrdorn jedoch nicht mehr als zwei Umdrehungen. Ebenso verhält es sich mit den Lehrringen: Der Gutlehrring muss sich ganz auf das Außengewinde schrauben lassen, der Ausschusslehrring nicht weiter als bis zum zweiten Gang.
Gewindeschablone: Was ein Lichtspalt mit der Steigung zu tun hat
Ist von einer Gewindelehre die Rede, dann kommt es manchmal zur Verwechslung mit einem anderen praktischen Hilfsmittel aus dem Bereich der Gewindebearbeitung. Eine Gewindeschablone wird zu Hilfe genommen, um durch das Abgleichen von Gewindesteigungen die genaue Gewindeart zu ermitteln. Zwar wird auch dieses Prüfmittel gelegentlich als Gewindelehre bezeichnet, es handelt sich jedoch um zwei grundlegend unterschiedliche Konzepte.
Die Gewindeschablone besteht aus einem Griff, an dem an beiden Enden eine feste Anzahl kleiner Blätter befestigt ist. In jedes Blatt ist eine Gewindesteigung eingestanzt. Diese Steigungen lassen sich über das sogenannte Lichtspaltverfahren mit der Steigung eines vorhandenen Gewindes abgleichen. Dazu wird das Blatt gegen die Gewindegänge gedrückt und beides zusammen gegen eine Lichtquelle gehalten. Ist der Spalt zwischen Bauteil und den Blättern groß genug, um Licht hindurchscheinen zu lassen, so gibt es keine Übereinstimmung und Sie sollten das Verfahren mit einer anderen Steigung wiederholen.
BAER Gewindelehren prüfen immer exakt
Im BAER Onlineshop finden Sie eine große Auswahl an Gewindelehren in jeder Größe. Egal, ob metrische Gewinde, amerikanische Zollgewinde wie das UNC oder UNF oder verschiedene Rohrgewindearten - wir haben auch für Ihren Bedarf die richtigen Gewindelehren auf Lager. Beste Qualität zu einem unschlagbaren Preis und eine schnelle Lieferung, das ist es, was BAER ausmacht. Auf Wunsch können Sie beim Kauf unserer Gewindelehren auch gleich eine Kalibrierung dazu bestellen, die wir dann gerne für Sie durchführen.
Sie haben Fragen, Wünsche oder Anregungen? Unser Kundenservice ist immer für Sie da und jederzeit über unser Kontaktformular zu erreichen.
Gewindelehren für Innen- und Außengewinde: Präzision von BAER
BAER Gewindelehren ermöglichen Ihnen, sowohl Innen- als auch Außengewinde präzise zu überprüfen. Unser Sortiment umfasst Lehrdorne für Innengewinde und Lehrringe für Außengewinde, jeweils als Gut- und Ausschusslehre, um sicherzustellen, dass Ihre Gewinde den Normen entsprechen.
Material und Qualität: Langlebigkeit und Zuverlässigkeit
Unsere Gewindelehren werden aus hochwertigem Material gefertigt, um Langlebigkeit und Zuverlässigkeit zu gewährleisten. Sie sind präzise gefertigt, um genaue Ergebnisse zu liefern und Ihnen die Gewissheit zu geben, dass Ihre Gewinde den Anforderungen entsprechen.
Anwendungsbereiche und Normen: Vielseitigkeit und Konformität
BAER Gewindelehren eignen sich für eine Vielzahl von Anwendungsbereichen und unterstützen verschiedene Gewindearten, darunter metrische Gewinde, amerikanische Zollgewinde (UNC, UNF) und Rohrgewinde (NPT). Sie entsprechen den relevanten Normen, wie DIN ISO 1502, um sicherzustellen, dass Ihre Gewinde den Anforderungen entsprechen.
Überprüfung und Ergebnisse: Einfach und präzise
Die Überprüfung Ihrer Gewinde mit BAER Gewindelehren ist einfach und präzise. Schrauben Sie den Lehrdorn in das Innengewinde oder den Lehrring auf das Außengewinde. Ein leichtgängiges Einschrauben des Gutlehrdorns/Gutlehrrings signalisiert ein normgerechtes Gewinde.
