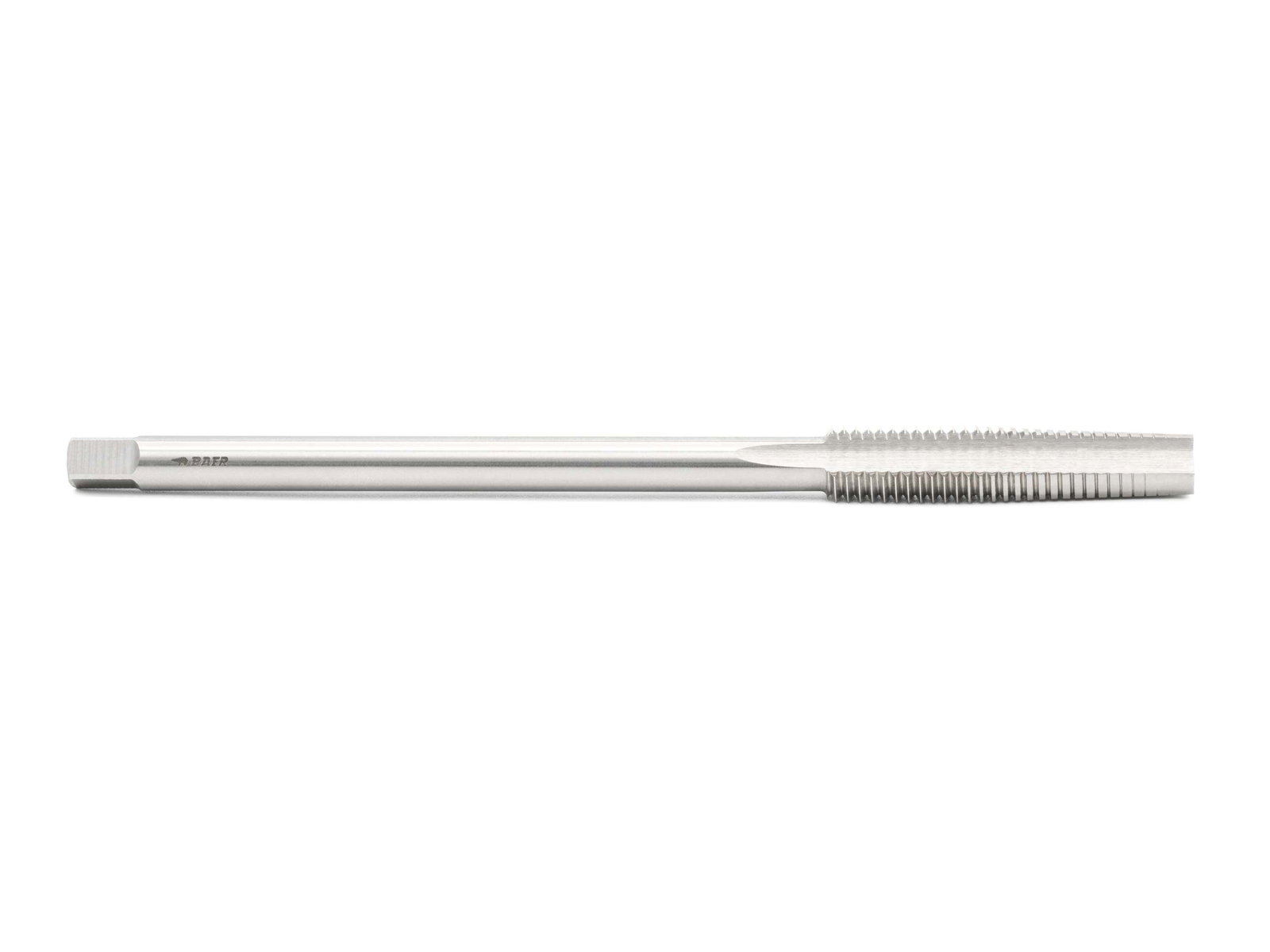

Muttergewindebohrer für Maschinen - metrische Gewinde nach DIN 13
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Muttergewindebohrer für Maschinen: Besonderheiten & Co.
Sie sorgt für Sicherheit, gibt Ihnen Halt und ist immer da, wenn Sie sie brauchen. Ihren Namen trägt die Schraubenmutter schon irgendwie zu Recht, hat sie doch mit ihrer menschlichen Namensgeberin einiges gemeinsam. Vor allem die klassische Sechskantmutter begegnet uns auf Schritt und Tritt, hält sich unauffällig im Hintergrund und sorgt unermüdlich dafür, dass Bauteile nicht auseinanderfallen.
In der Hand hatten Sie sie schon oft, aber haben Sie sich auch mal gefragt, wie die hilfreichen kleinen Dinger eigentlich hergestellt werden? Dafür gibt es nämlich ein besonderes Werkzeug: den Muttergewindebohrer für Maschinen. Wie dieser sich von herkömmlichen Gewindebohrern unterscheidet, welche Varianten es gibt und warum Sie das überhaupt wissen müssen, klären wir in diesem Beitrag.
Woran erkennen Sie einen Muttergewindebohrer für Maschinen?
Ein Muttergewindebohrer für Maschinen ist vor allem eins – lang. Im direkten Vergleich mit den stämmigeren Brüdern sieht er ein bisschen aus wie ein schlaksiger Teenager nach einem plötzlichen Wachstumsschub. Sowohl Kopf als auch Schaft sind in die Länge gezogen. Natürlich haben die erstaunlichen Abmessungen auch einen Sinn. Fangen wir vorne an. Der Kopf ist lang, weil er einen sehr langen Anschnitt unterbringen muss. Dieser ist nämlich das eigentliche Geheimnis der Muttergewindebohrer für Maschinen. Ganze 2/3 der Gewindelänge bestehen nur aus Anschnitt. Wenn Sie in unseren anderen Grundlagenbeiträgen aufgepasst haben, dann wissen Sie: ein langer Anschnitt wird für kurze Durchgangslöcher verwendet – wie bei einer Mutter eben.
Auch der Schaft des Muttergewindebohrers für Maschinen fällt durch seine ungewöhnliche Länge auf. Dies dient dazu, den Arbeitsablauf zu erleichtern. Rohlinge für Schraubenmuttern sind schließlich kleine Teile, die eine besondere Vorgehensweise sinnvoll machen. Statt den Muttergewindebohrer für Maschinen nach dem Schneiden des Gewindes wieder herauszudrehen, rutscht die fertige Mutter einfach auf den Schaft des Werkzeugs und wartet dort darauf, abgenommen zu werden. Je länger der Schaft des Muttergewindebohrers ist, desto mehr Muttern passen drauf – und desto seltener müssen Sie die Arbeit unterbrechen, um die fertigen Teile abzunehmen.
Wie funktioniert die Mutternherstellung mit dem Gewindebohrer?
Muttergewindebohrer sind meist Maschinengewindebohrer. Das bedeutet, Sie benötigen eine stationäre Bohrmaschine, um mit diesen Muttergewindebohrern für Maschinen ein Gewinde in eine Mutter zu schneiden. Ansonsten ist der Ablauf dem von normalen Gewindebohren sehr ähnlich. Wichtig zu beachten ist, dass die normale Muttergewindebohrer nur auf kurze Durchgangslöcher ausgelegt sind. Meist werden Gewindetiefen vom einfachen oder eineinhalbfachen Wert des Nenndurchmesser genannt. Verwenden Sie den Muttergewindebohrer für Maschinen für tiefere Gewinde, kann es leicht passieren, dass Ihnen das Werkzeug abbricht.
Im industriellen Bereich sieht die Fertigung von Muttern wieder ein wenig anders aus. Muttern werden häufig in sehr hohen Stückzahlen benötigt, weswegen die Prozesse auf einen schnellen, reibungslosen Ablauf hin optimiert sind. Muttergewindebohrer für Maschinen kommen hier in Automaten zum Einsatz und haben eine besondere Form. Der Schaft ist nämlich zum Ende hin nach unten gebogen. In einem raffinierten Mechanismus wird es durch die Zentrifugalkraft möglich, die fertigen Muttern im laufenden Betrieb vom Muttergewindebohrer für Maschinen abzutransportieren. Klingt nach Magie, ist aber reine Physik!
Verschiedene Typen von Muttergewindebohrern für Maschinen
Bisher haben wir nur von Muttern gesprochen, wie sie etwa in Form der bekannten Sechskantmutter als Gegenstück zur Schraube verwendet werden. Dies ist jedoch nicht das einzige Einsatzgebiet, wo Muttergewindebohrer für Maschinen zur Anwendung kommen. Sehen wir uns also die verschiedenen Typen von Muttergewindebohrern einmal genauer an.
Muttergewindebohrer für Maschinen – Befestigungsgewinde
Bleiben wir zunächst beim Befestigungsgewinde. Nichts anderes ist nämlich das Gewinde, das bei der Schraubenmutter verwendet wird. Ein gutes und verbreitetes Beispiel dafür ist das metrische Regelgewinde. Muttergewindebohrer für Maschinen dieser Norm erzeugen Muttern, die Schrauben festen Halt geben. Darunter fallen eine ganze Reihe von Subtypen mit teils sehr speziellen Einsatzbereichen. Eine Flügelmutter lässt sich leicht von Hand aufdrehen, eine Rohrmutter kommt bei Wasserrohren zum Einsatz und eine Querbolzenmutter hat jeder bereits verwendet, der schon einmal Möbel zusammengebaut hat.
Muttergewindebohrer für Maschinen – Bewegungsgewinde
Neben den Befestigungsgewinden gibt es aber noch eine andere Art von Gewinden, bei denen Muttern und Muttergewindebohrer für Maschinen ebenfalls sehr verbreitet sind. Die Rede ist von Bewegungsgewinden. Bei dieser Gewindeart geht es nicht um die Befestigung, sondern um die Bewegung – besser gesagt die Umwandlung einer radialen Bewegung in eine axiale Bewegung. Denken Sie etwa an die Gewindespindel einer Drehmaschine. Auch diese verfügt über eine Spindelmutter und den passenden Muttergewindebohrer, um sie herzustellen.
Am häufigsten kommt für diese Zwecke das Trapezgewinde zum Einsatz. Das Profil dieser Gewindeart läuft nicht spitz zu, sondern ist trapezförmig abgeflacht. Sie benötigen zur Herstellung eines solchen Bewegungsgewindes also einen speziellen Maschinenmuttergewindebohrer für Trapezgewinde . Diese Werkzeuge sind in ihrer Bauform erkennbar anders aufgebaut als Muttergewindebohrer für Maschinen für das metrische Regelgewinde. Ihr Kopf ist hat eine extreme Länge, da hier der Anschnitt nochmal deutlich länger ist. Das ist notwendig, da durch die spezielle Form des Trapezgewindes besonders viel Material herausgeschnitten werden muss. Gleichermaßen sorgt die Anschnittform für lange Standzeiten und eine glatte Oberfläche , die besonders bei Bewegungsgewinden wichtig ist.
Benötigen Sie als Heimwerker einen Muttergewindebohrer für Maschinen?
Vielleicht fragen Sie sich jetzt, warum wir Ihnen das alles erzählen, wenn Sie doch im Baumarkt jederzeit fertige Muttern kaufen können. Es gibt jedoch gute Gründe, warum Sie über die Anschaffung eines Muttergewindebohrers zumindest nachdenken sollten. Schließlich sind Sie mit fertigen Bauteilen nie so flexibel, wie wenn Sie selbst nach Maß fertigen können. Ungewöhnliche Abmessungen oder sehr spezielle Anwendungsfälle stellen dadurch kein Hindernis mehr dar. Wenn das Handwerken Ihr Hobby ist, haben Sie vielleicht den Ehrgeiz, die Materie ganz genau zu durchdringen und wirklich jeden Arbeitsschritt – zumindest theoretisch – selbst auszuführen. So sind Sie nicht vom Sortiment Ihres lokalen Baumarkts abhängig.
Falls Sie noch Fragen zum Thema Muttergewindebohrer für Maschinen haben, dann antworten wir beim Gewindebohrer-Hersteller BAER Ihnen immer gerne und kompetent. Probieren Sie es doch mal aus und testen Sie unseren freundlichen Kundenservice. Muttergewindebohrer für Maschinen für das metrische Regelgewinde sowie Muttergewindebohrer für Maschinen für Trapezgewinde finden Sie ebenfalls bei uns. Unser Online-Shop hat immer für Sie geöffnet!
