Wir bei BAER möchten Sie bei all Ihren Projekten unterstützen, egal, worum es sich handelt. Darum ist es uns wichtig, Ihnen Gewindewerkzeuge für eine große Bandbreite von Gewindenormen anzubieten. So können Sie immer auf die gleichbleibende Qualität und Präzision von BAER Gewindebohrern und Schneideisen vertrauen, egal welchen Schneidfall Sie auch gerade bearbeiten. Darum führen wir auch das Rundgewinde in unserer langen Liste an Gewindearten, für die wir stets Produkte vorrätig haben. Zwar ist dieses außerhalb seiner diversen Spezialgebiete eher selten anzutreffen, wenn Sie aber einmal Gewindewerkzeuge für Rundgewinde benötigen, dann wissen Sie, an wen Sie sich vertrauensvoll wenden können.
Beim Rundgewinde DIN 405 handelt es sich um ein Bewegungsgewinde
Im Gegensatz zu vielen gängigen Gewinden, wie etwa dem metrischen ISO-Gewinde, handelt es sich beim Rundgewinde nicht um ein Befestigungsgewinde. Es wird vielmehr als Bewegungsgewinde eingesetzt. Das bedeutet, die Aufgabe des Gewindes liegt nicht darin, eine feste Schraubverbindung zu ermöglichen. Vielmehr geht es bei Bewegungsgewinden - wie dem Rundgewinde - darum, Bewegungen oder Kräfte zu übertragen. Dazu braucht es andere Eigenschaften als beispielsweise ein Spitzgewinde.
Diese Merkmale hat das Rundgewinde DIN 405
Um eine Kraftübertragung zu ermöglichen und eine leichte Beweglichkeit zu garantieren, hat das Rundgewinde ganz spezielle Merkmale. Es lässt sich so schon auf den ersten Blick als solches erkennen.
Das besondere Profil des Rundgewindes
Am auffälligsten ist sicherlich das Profil. Das ist nämlich vollständig abgerundet und verfügt über keinerlei Ecken und Kanten. Dabei hat das Rundgewinde DIN 405 für Außen- und Innengewinde jeweils ein unterschiedliches Nennprofil. Der Unterschied liegt hier bei den Rundungsradien. Beim Außengewinde sind diese an den Spitzen und am Grund des Gewindes identisch, beim Innengewinde unterscheiden sie sich jedoch. Der Flankenwinkel beträgt 30°.
Gewindetabelle für die Rundgewinde-Norm
Die Gewindebezeichnung beginnt mit dem Kürzel Rd. Es folgt die Angabe über den Außendurchmesser in mm, wobei hier jeweils auf eine gerade Zahl abgerundet wird. Anschließend wird noch die Steigung angegeben. Beim Rundgewinde geben wir die Steigung in Gängen pro Zoll an, wie es üblicherweise bei zölligen Gewinden der Fall ist.
Außer der Gewindebezeichnung enthält die Tabelle für das Rundgewinde noch einen exakten Wert für den Außendurchmesser, den Bolzendurchmesser und den Durchmesser für das Kernloch der Mutter. Diese Angaben erfolgen in mm. Auch die Steigung wird sowohl in mm als auch in Gangzahl pro Zoll aufgeführt.
Ein Rundgewinde kann auch mehrgängig sein
Ein Rundgewinde kann über einen oder auch über mehrere Gewindegänge verfügen. Ein mehrgängiges Gewinde erkennen Sie daran, dass der üblichen Gewindebezeichnung noch eine Angabe P (für englisch Pitch), gefolgt von einem Zahlenwert nachgestellt ist.
Für diese Einsatzgebiete ist das Rundgewinde Ihr Spezialist
Das Rundgewinde kommt in einigen sehr speziellen Fällen zum Einsatz, in denen es seine charakteristischen Merkmale voll ausspielen kann.
Dadurch zeichnet sich das Rundgewinde aus
Das runde Profil hat einige entscheidende Vorteile. Zum einen erweist es sich als überaus widerstandsfähig gegenüber Verschmutzungen und mechanischen Beschädigungen. Das wird schon beim ersten Blick auf das Rundgewinde klar. Schließlich fehlen jegliche Ecken und Kanten, in denen sich Schmutz festsetzen könnte. Genauso kann nicht durch Verschleiß abgeschliffen werden, was sowieso schon rund ist. Das Profil bleibt also auch bei großer physischer Belastung unverändert und verhindert damit unvorhersehbares Verhalten.
Außerdem zeichnet sich das Rundgewinde durch großes Spiel und eine geringe Kerbwirkung aus. Bei der Kerbwirkung handelt es sich um einen physikalischen Mechanismus, der an gekerbten Bauteilen auftritt und diese dadurch stärker beansprucht. So kommt es zu einem beschleunigten Verschleiß, dem entgegengewirkt werden muss. Das Rundgewinde löst dieses Problem erneut durch die besondere Form seines Profils, die den Einfluss der Kerbwirkung abschwächt.
Mit seinen Merkmalen punktet das Rundgewinde in bestimmten Umgebungen
Das Rundgewinde kommt durch diese besonderen Eigenschaften also dort zum Einsatz, wo Schmutz und mechanische Belastung zum Alltag gehören. In diesem Zusammenhang spricht man auch vom „rauen Betrieb“, dem das Gewinde ausgesetzt werden kann, ohne übermäßigen Schaden zu nehmen oder einen hohen Wartungsaufwand zu verursachen. Ein wichtiges Anwendungsgebiet ist der Bau von Eisenbahnwaggons. Hier findet sich das Rundgewinde an Kupplungs- und Bremsspindeln oder an Ventilen und Schiebern. Auch im Bergbau oder bei der Feuerwehr wird es eingesetzt.
Achtung, Verwechslungsgefahr: Es gibt verschiedene Rundgewinde-Arten
Tatsächlich gibt es nicht nur eine Gewindenorm, sondern viele verschiedene. Das Rundgewinde DIN 405 ist das Standardrundgewinde für den allgemeinen Einsatz. Daneben gibt es noch andere Arten, die sich in verschiedenen Merkmalen vom Gewinde DIN 405 unterscheiden und für spezielle Einsatzgebiete vorgesehen sind. Beispielsweise gibt es eine Norm speziell für den Einsatz im Bergbau oder eine weitere für Atemschutzgeräte und Tauchgeräte.
Rundgewinde im BAER Online-Shop

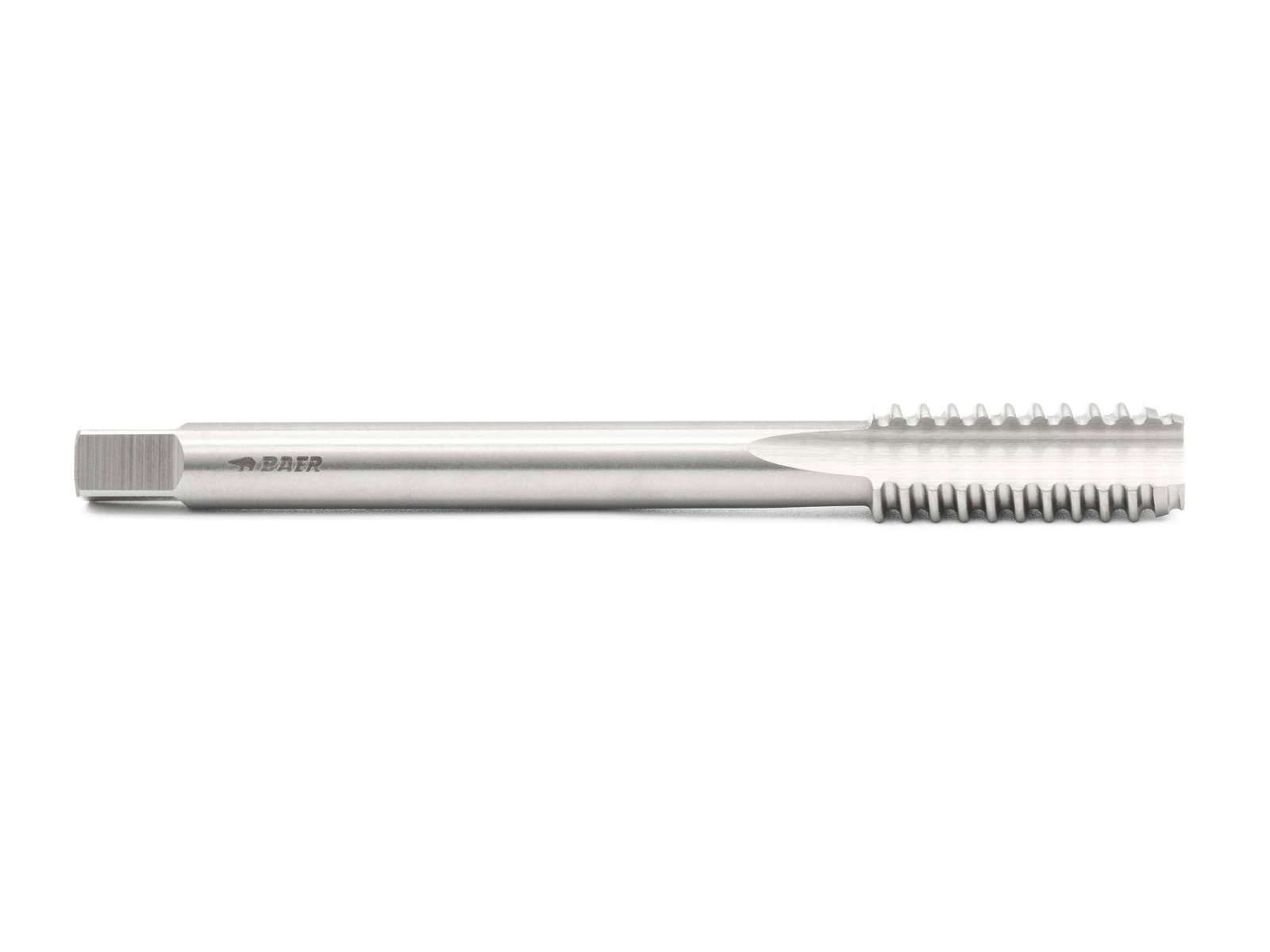

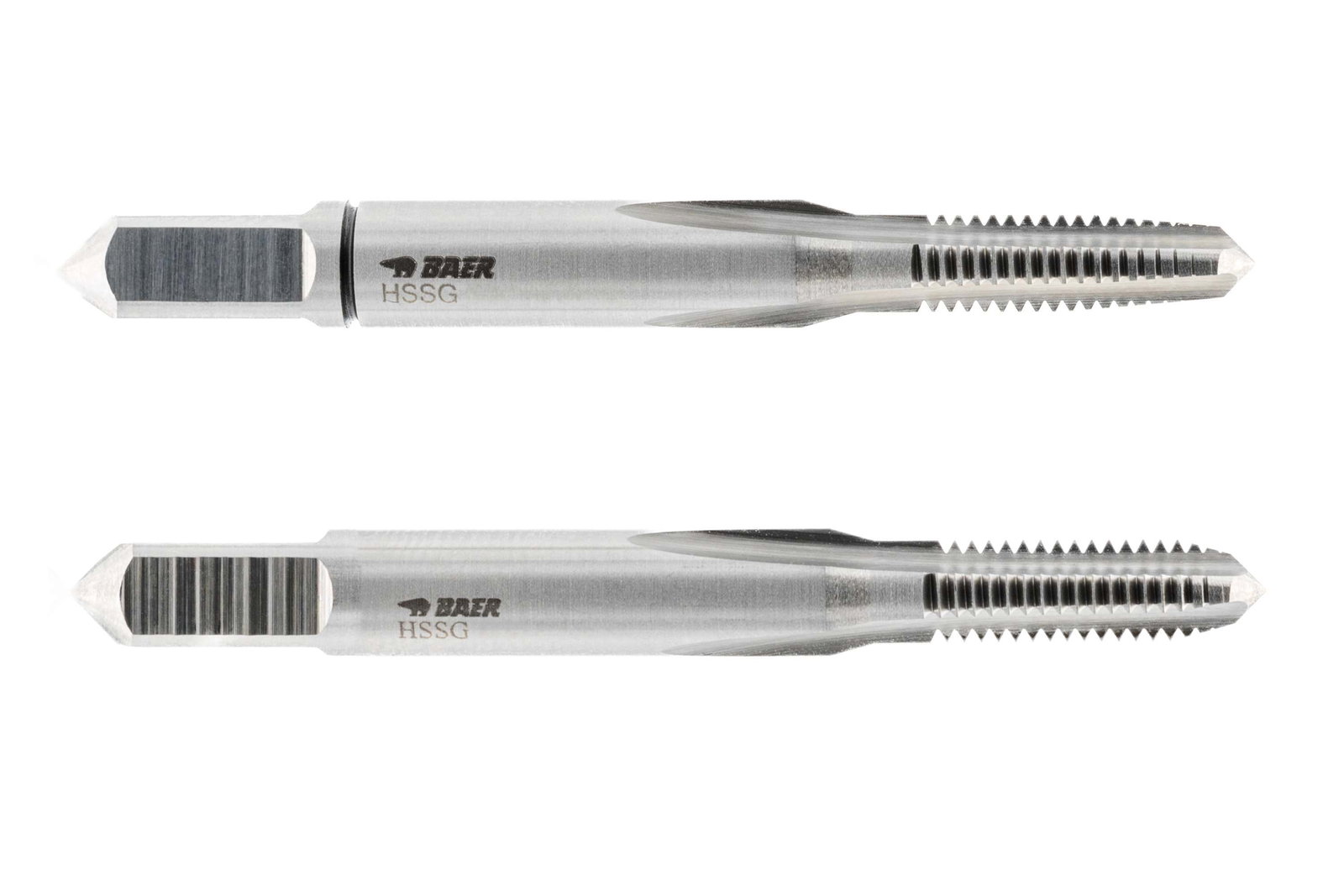

Im Online-Shop von BAER - dem professionellen Gewindebohrer-Hersteller - finden Sie eine große Auswahl an Gewindebohrern und Schneideisen. Bei den Gewindebohrern können Sie sich entscheiden zwischen einem Satz Handgewindebohrer und Maschinengewindebohrern für den Einsatz mit Ihrer stationären Bohrmaschine oder Gewindeschneidmaschine. Handgewindebohrer führen wir sowohl für Rechts- als auch für Linksgewinde. Alle unsere Gewindebohrer für Rundgewinde sind aus hochwertigem Schnellarbeitsstahl gefertigt und mit höchster Präzision hergestellt. Unsere Schneideisen für Rundgewinde nutzen Sie am besten, wenn Sie Außengewinde schneiden wollen.
Die hier vorgestellten Gewindewerkzeuge sind geeignet für Rundgewinde DIN 405. Gerne helfen wir Ihnen jedoch auch weiter, wenn Sie mit einer anderen Norm arbeiten möchten. Sprechen Sie uns in diesem Fall einfach an und wir suchen nach der besten Lösung für Sie! Auch bei allen anderen Fragen, Wünschen oder Anregungen ist unser freundlicher Kundenservice jederzeit über das Kontaktformular zu erreichen.
