Gewindeschneider für UNC-Gewinde kaufen: Anwendung, Werkzeug und Auswahl
Auch wenn das UNC Gewinde in erster Linie außerhalb Europas verbreitet ist, werden Sie sicher auch hierzulande bei Ihrer Arbeit gelegentlich damit zu tun haben. Umso besser, wenn Sie dann nicht nur wissen, worum es sich handelt - sondern auch, wo Sie das passende Werkzeug für die Aufgabe herbekommen. Im BAER Online-Shop finden Sie Gewindebohrer und mehr für das UNC Gewinde und zahlreiche weitere nationale und international Normen. Werkzeuge für spezifische UNC-Gewindegrößen wie UNC 1/2, UNC 1/4, UNC 2, UNC 3/8 und UNC 5/16 sind ebenfalls verfügbar. Schauen Sie sich doch einfach mal um!
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Grundlagen des UNC-Gewindes
Das UNC Gewinde kommt aus den USA, wo es einen ähnlichen Stellenwert hat wie hierzulande das metrische ISO Gewinde. Es handelt sich um ein Grobgewinde, das häufig für Befestigungsschrauben genutzt wird und der Standard ist, wenn es um Verbindungen zwischen zwei Bauteilen geht. Genormt ist das UNC Gewinde nach der ANSI/ASME Norm B1.1.
UNC steht für United National Coarse Thread. Früher war das Gewinde auch unter der Bezeichnung NC bekannt. Zum Grobgewinde UNC gehören zwei Feingewinde, das UNF und das UNEF. Der Flankenwinkel liegt beim UNC Gewinde bei 60°. UNC Werkzeuge können Materialien mit einer Festigkeit von bis zu 900 N/mm² bearbeiten.
Unterschiede zum ISO metrischen Gewinde
Das UNC Gewinde ist ein Zollgewinde - und das ist auch schon der zentrale Unterschied zum metrischen Gewinde. Alle Maße, wie etwa der Außendurchmesser, werden in Zoll angegeben und auch die Angabe der Steigung folgt den Regeln für zöllige Gewinde. Das bedeutet, hier wird die Anzahl der Gänge pro Zoll verwendet. Um mit dem UNC richtig arbeiten zu können, sollten Sie also metrische in zöllige Werte umrechnen können. Ein Zoll entspricht 2,54 cm.
Trotz der verwandten Einsatzgebiete und des identischen Flankenwinkels sind UNC und M Gewinde keineswegs austauschbar und Schrauben und Mutter beider Gewindearten nicht untereinander kompatibel. Sie sollten also keinesfalls versuchen, eine UNC Schraube in ein M Innengewinde einzudrehen und umgekehrt, da Sie ansonsten ernsthafte Schäden an Ihrem Bauteil verursachen könnten.
Gewindedurchmesser und Steigungswert
Der Gewindedurchmesser beim UNC-Gewinde wird in Zoll angegeben und setzt sich aus den Buchstaben “UNC” und der Abmessung in Zoll zusammen. Der Außendurchmesser entspricht dem tatsächlichen Zollmaß. Die Steigung wird beim UNC-Gewinde in Gang pro Zoll angegeben und gemessen wird eine Distanz von 1 Zoll (25,4 mm). Die Anzahl der Zähne auf dieser Distanz entspricht der Steigung. Diese Methode der Angabe unterscheidet sich deutlich von metrischen Gewinden, bei denen die Steigung in Millimetern pro Umdrehung angegeben wird. Das Verständnis dieser Maßeinheiten ist entscheidend für die korrekte Anwendung und Auswahl der passenden Werkzeuge.
Die UNC-Gewindetabelle verstehen: Was bedeutet N 1 64 UNC?
Um sich in der Gewindetabelle für das UNC Gewinde sicher orientieren zu können, gibt es einige Besonderheiten bei der Bezeichnung zu beachten. Grundsätzlich folgt diese der Regel: Nennmaß, Steigung, Kürzel. Mit Nennmaß ist der Außendurchmesser in Zoll gemeint, die Steigung wird durch die Anzahl der Gewindegänge pro Zoll angegeben. Daraus ergibt sich eine Bezeichnung wie z.B. 1/4″ – 20 UNC, 5/8″ – 11 UNC, 1″ – 8 UNC oder 1 1/8″ – 7 UNC.
Für Gewinde mit einem Nenndurchmesser von weniger als 1/4 Zoll gelten jedoch andere Regeln. Diese Gewinde sind durchnummeriert und werden mit einer festen Nummer anstelle vom Nennmaß bezeichnet. Daraus ergeben sich dann Formen wie N 1 64 – UNC. Andere Schreibweisen sind #1 – 64 UNC oder No. 1 – 64 UNC.
Werkzeuge für UNC-Gewinde

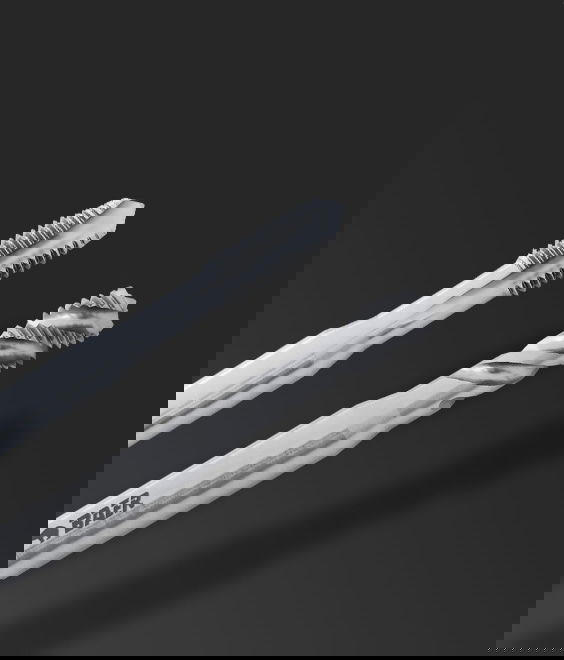

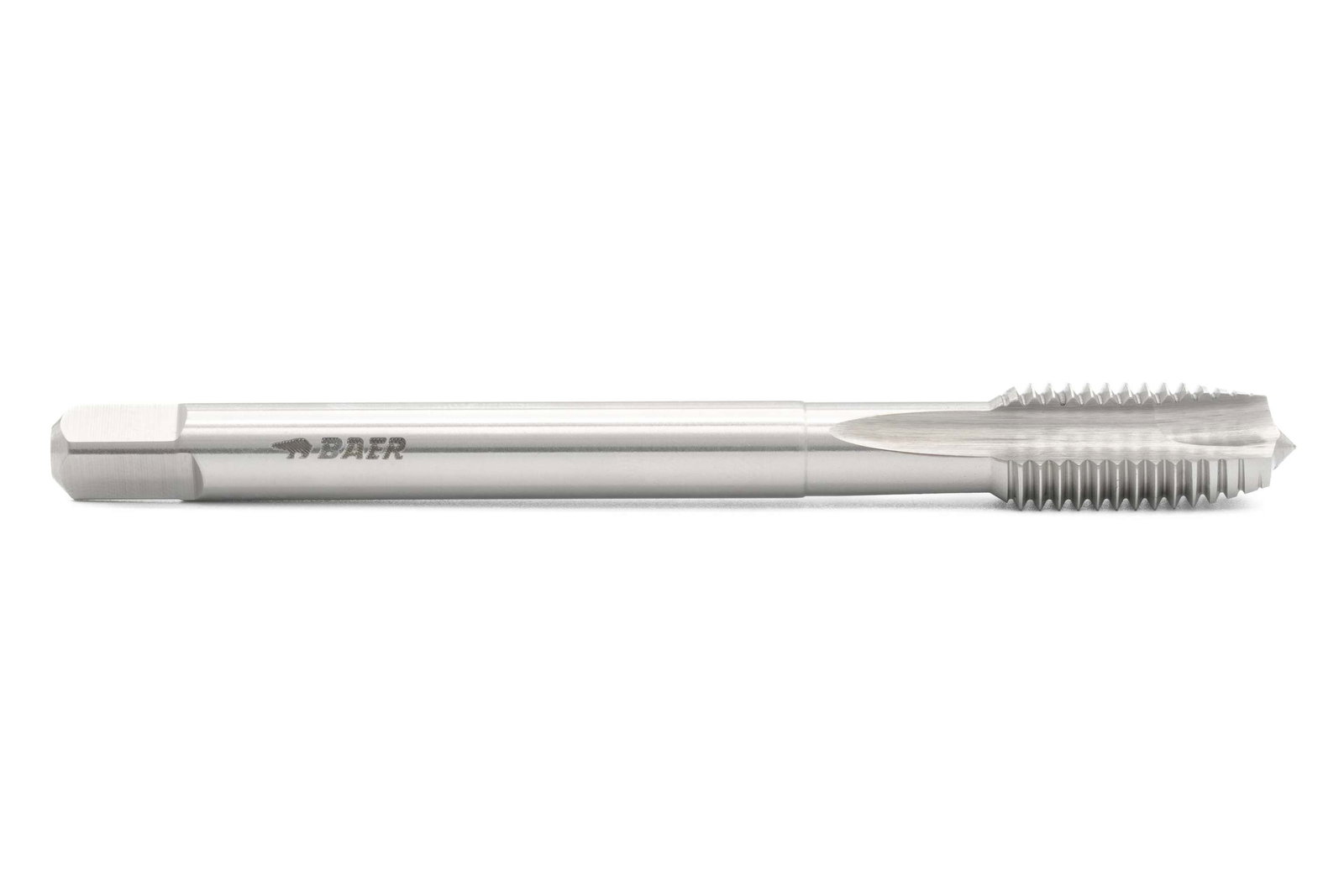

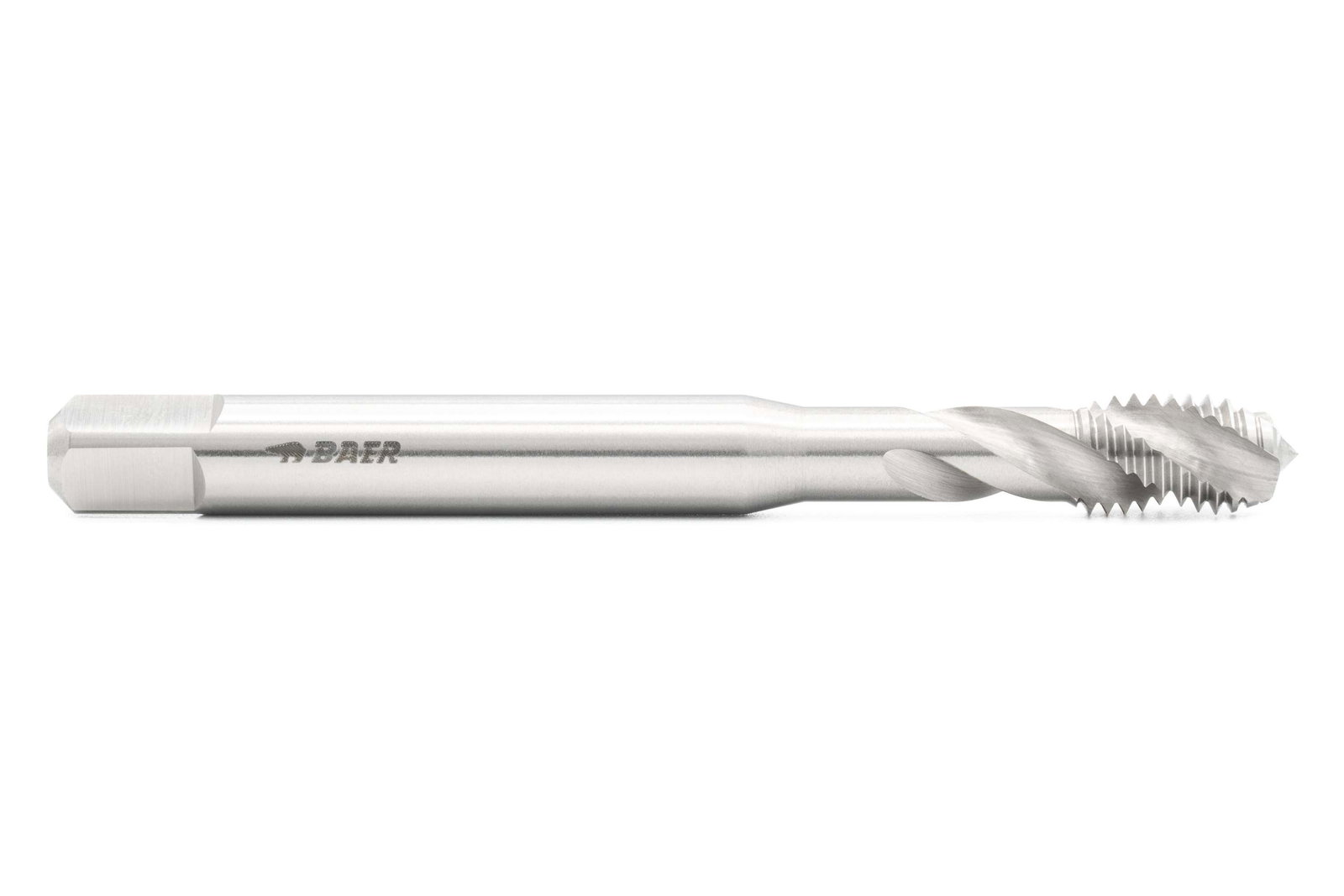

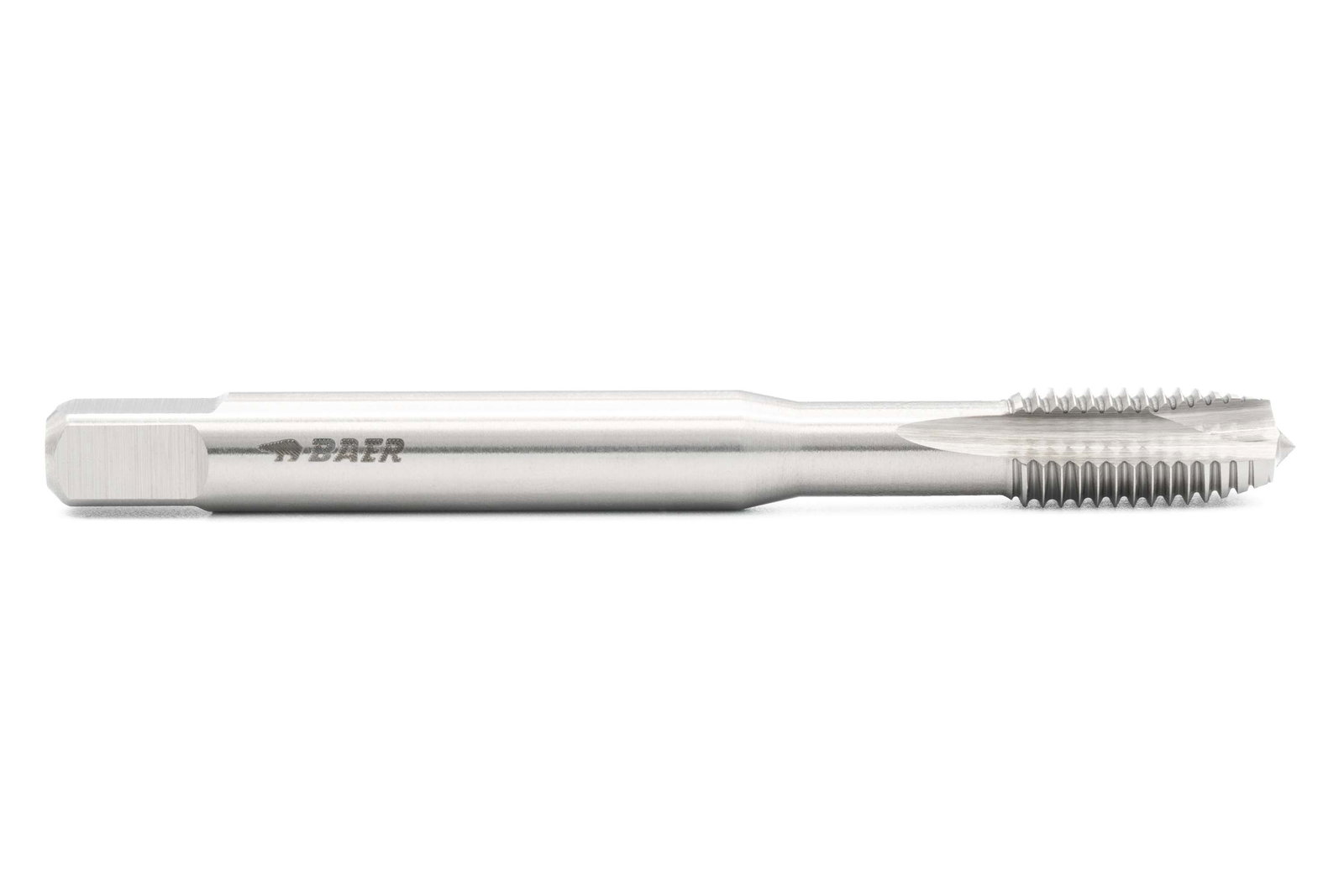

UNC Gewindebohrer
UNC Gewindebohrer sind Werkzeuge, die verwendet werden, um Gewinde in Metall zu bohren. Sie sind in verschiedenen Größen und Ausführungen erhältlich und werden für die Herstellung von UNC-Gewinden verwendet. UNC Gewindebohrer sind ideal für die Montage von Regalen, Türen und anderen Gegenständen. Sie bieten eine sichere und dauerhafte Befestigung. In unserem Online-Shop finden Sie eine breite Auswahl an UNC Gewindebohrern, die für unterschiedliche Materialien und Anwendungen geeignet sind. Ob für den professionellen Einsatz oder für Heimwerkerprojekte, unsere Gewindebohrer bieten Ihnen die Qualität und Zuverlässigkeit, die Sie benötigen.
Umfangreiche Auswahl an UNC Gewindebohrern im BAER Online-Shop

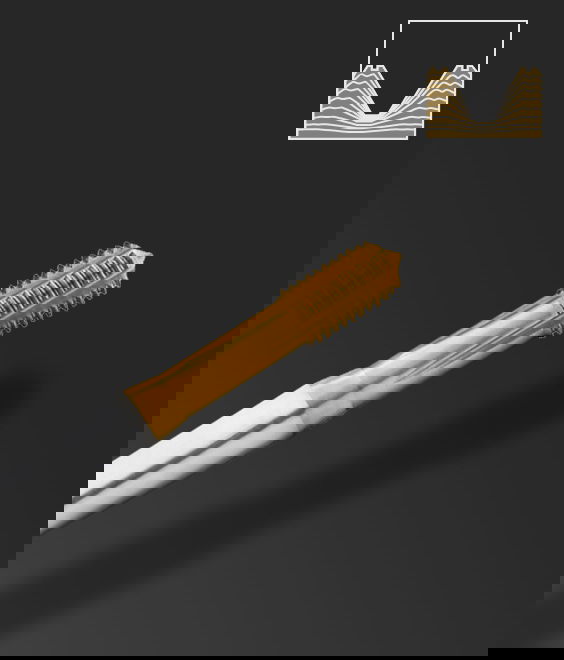

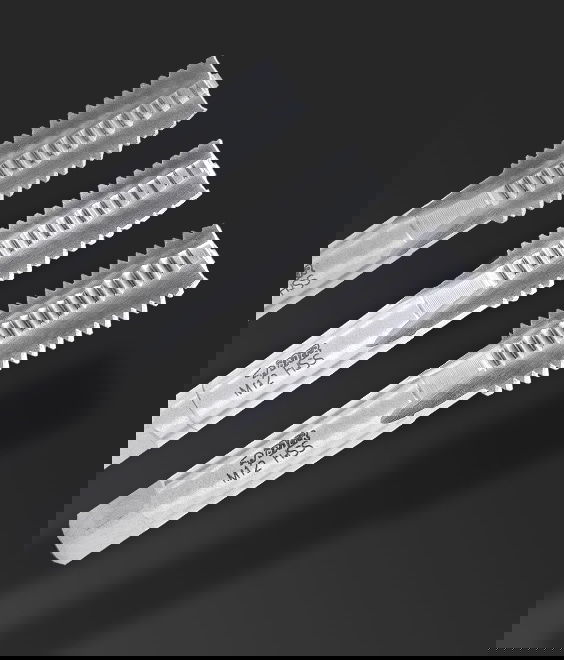

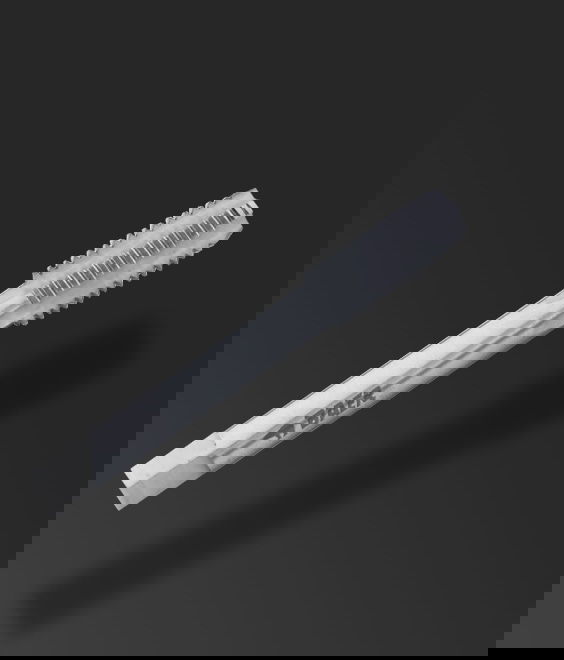

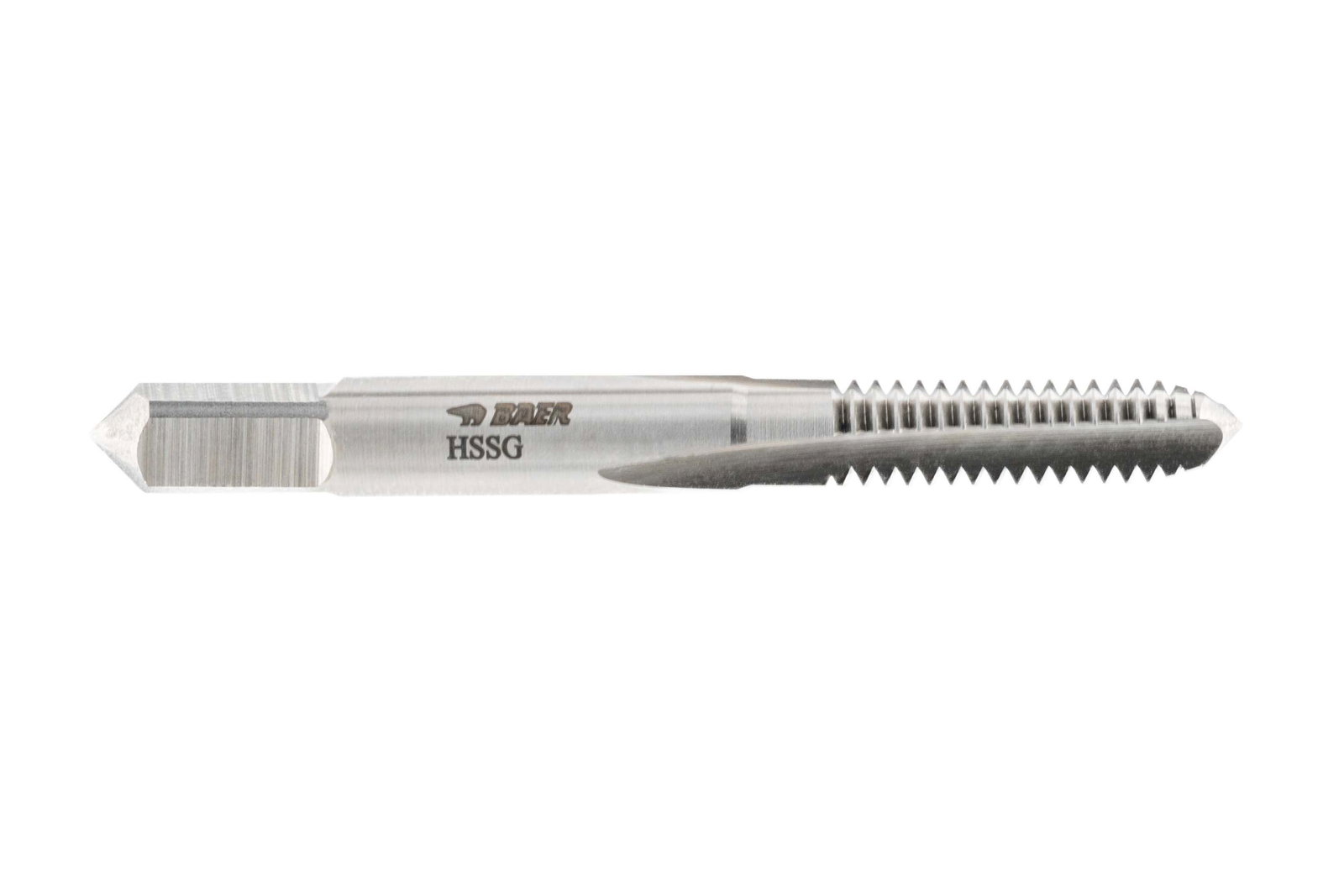

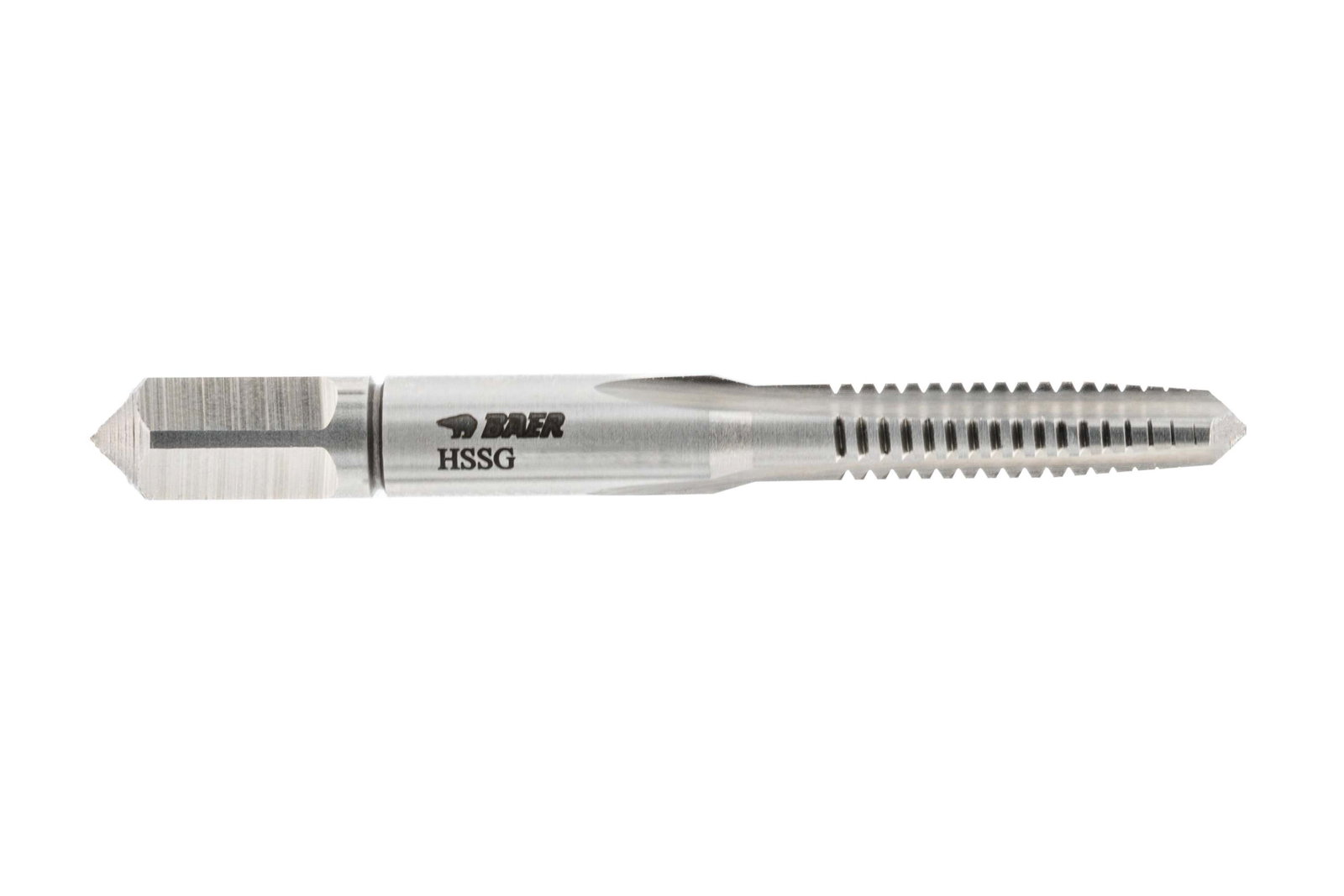

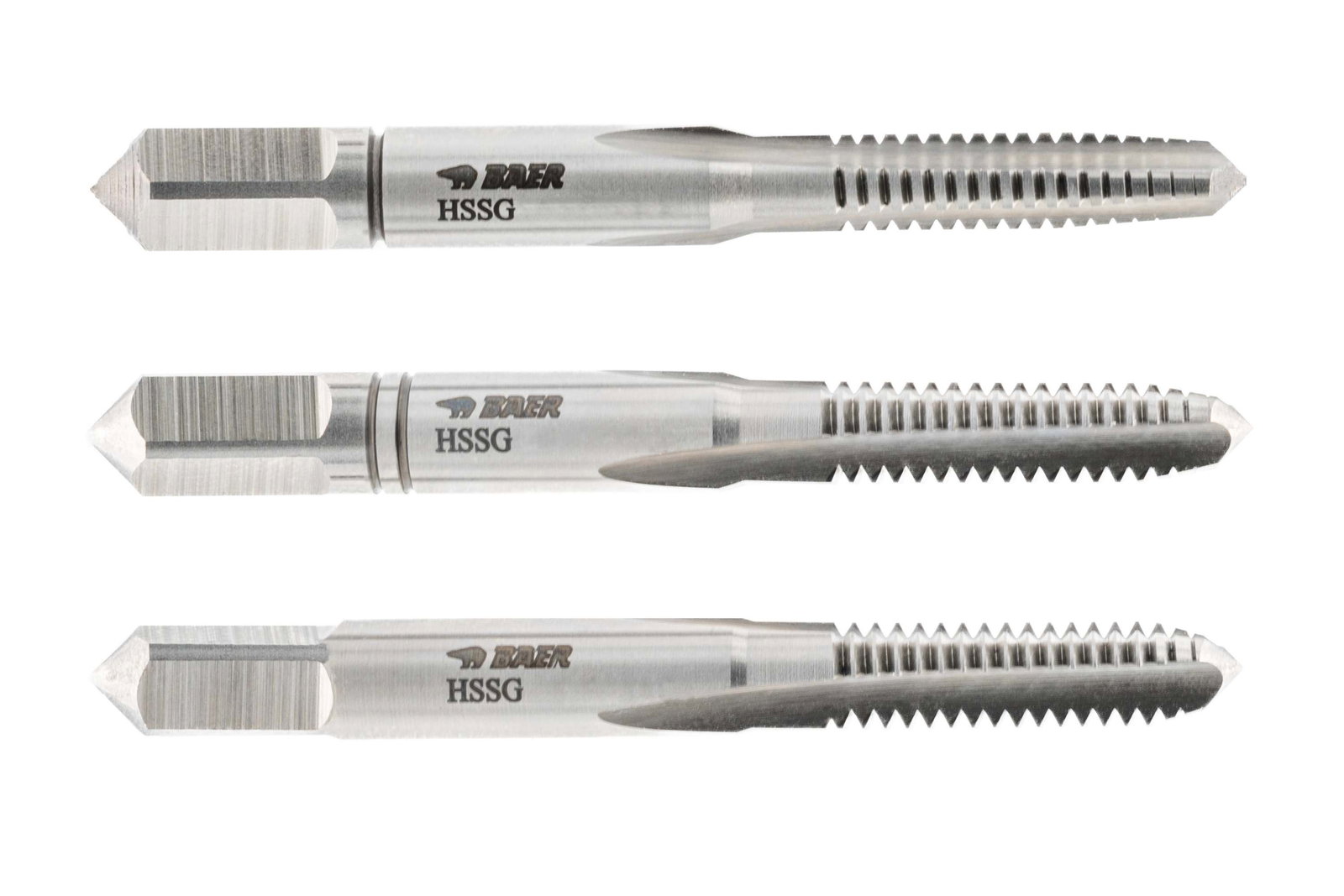

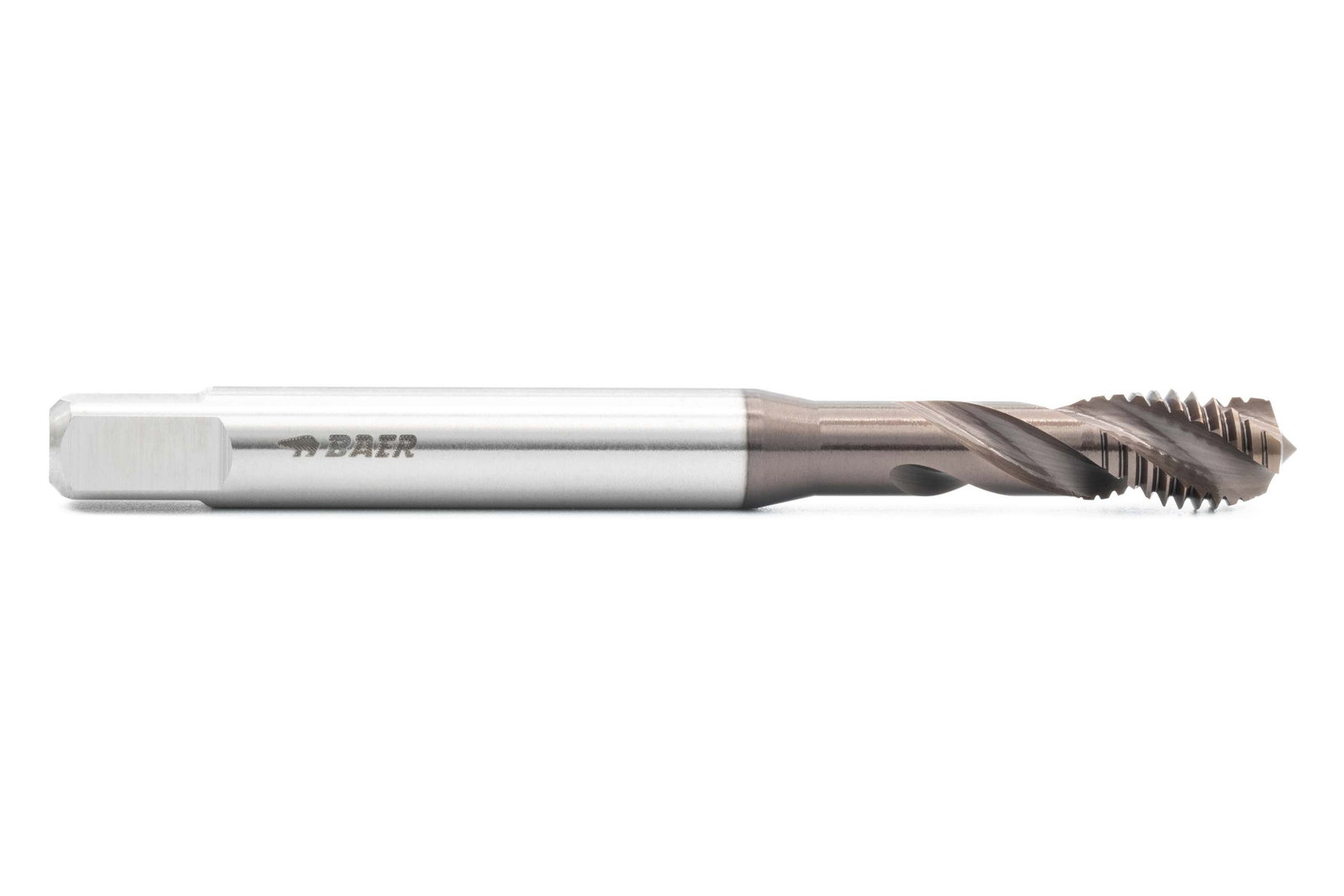

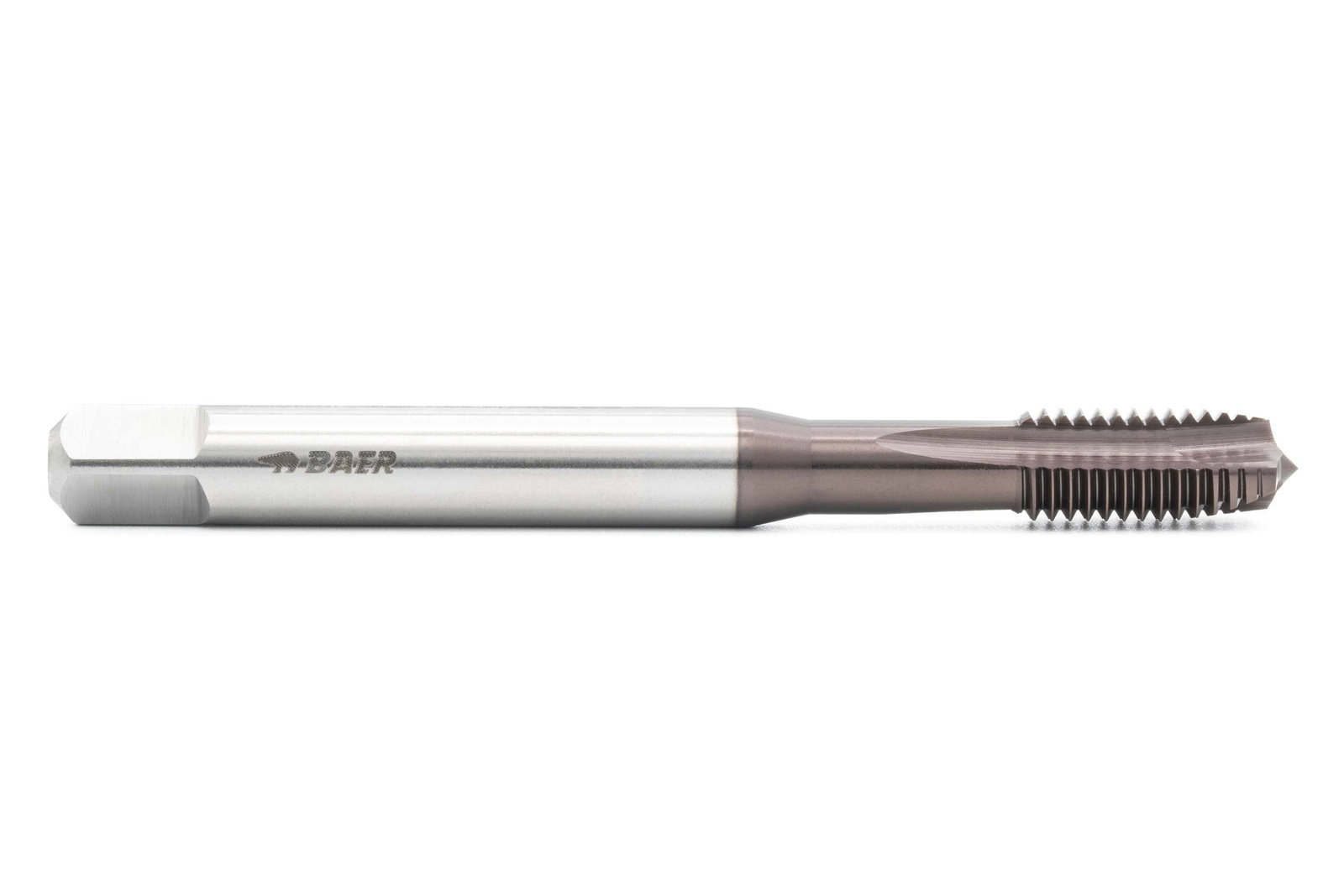

UNC Gewindebohrer jeder Art und Größe finden Sie bei uns ohne Probleme - egal ob Handgewindebohrer, Maschinengewindebohrer oder Werkzeuge vom Typ Einschnittgewindebohrer. Alle unsere Werkzeuge sind aus hochwertigem Schnellarbeitsstahl und mit größter Sorgfalt gefertigt. Ob für Sackloch oder Durchgangsloch, für Rechts- oder Linksgewinde oder auch für besondere Materialien wie Edelstahl, bei uns werden Sie fündig.
Spezielle Lösungen für Außengewinde: UNC Schneideisen und Sechskantschneidmuttern

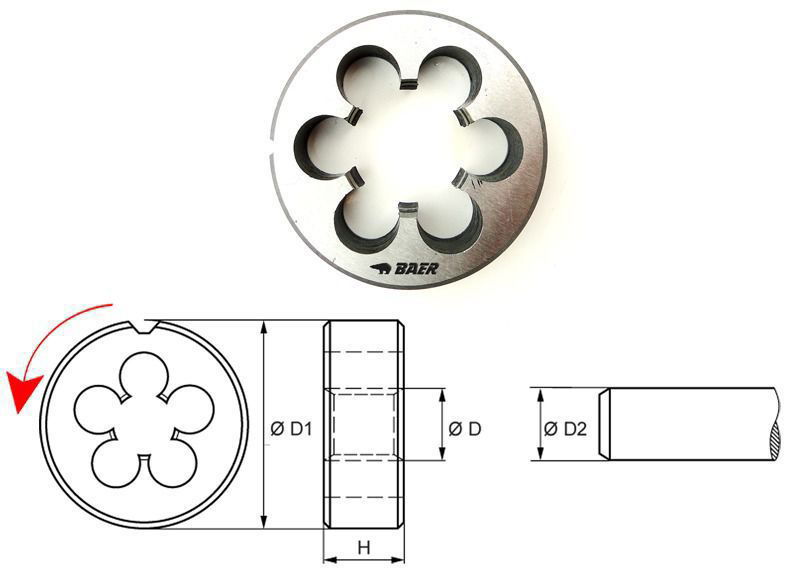

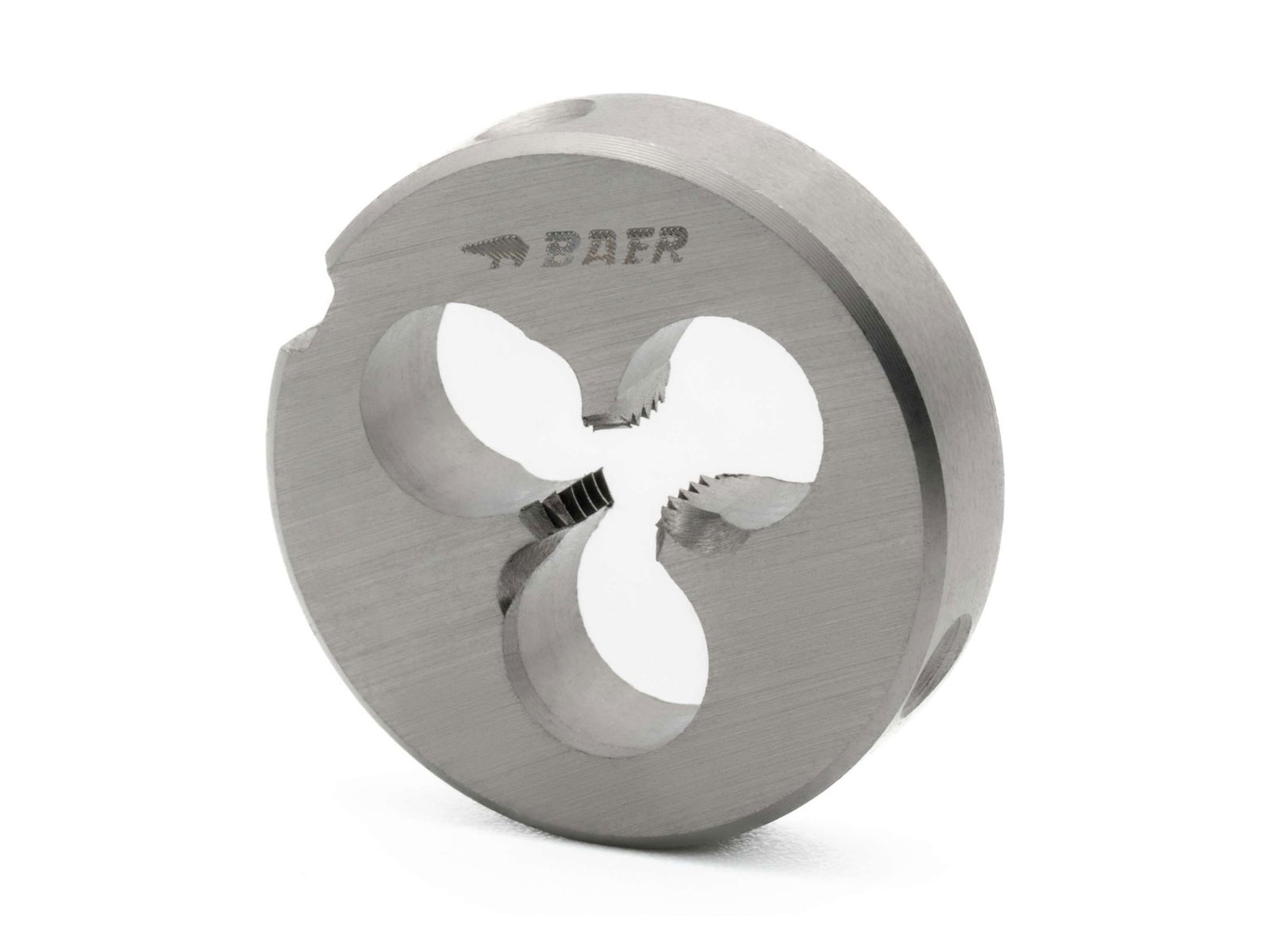

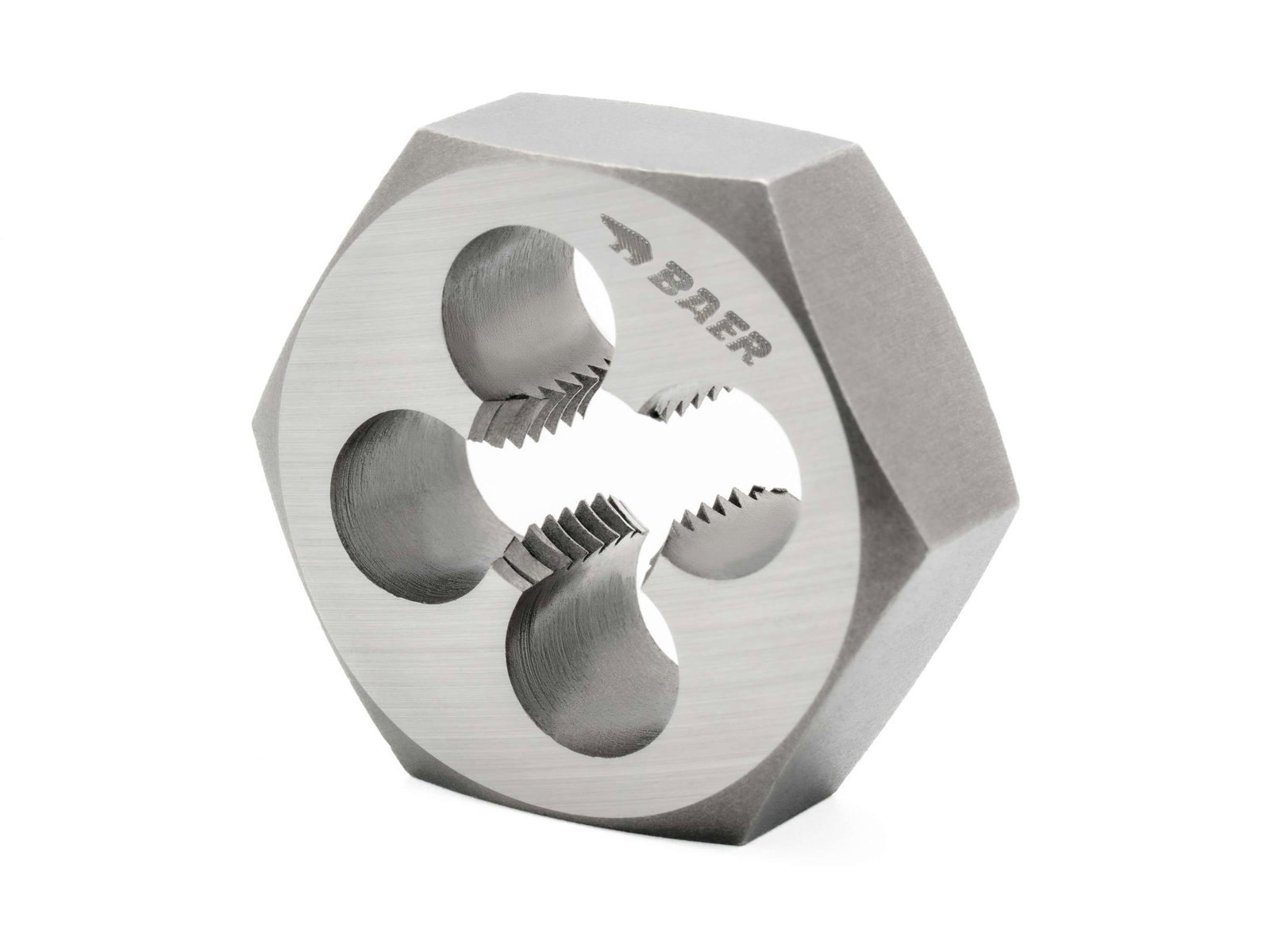

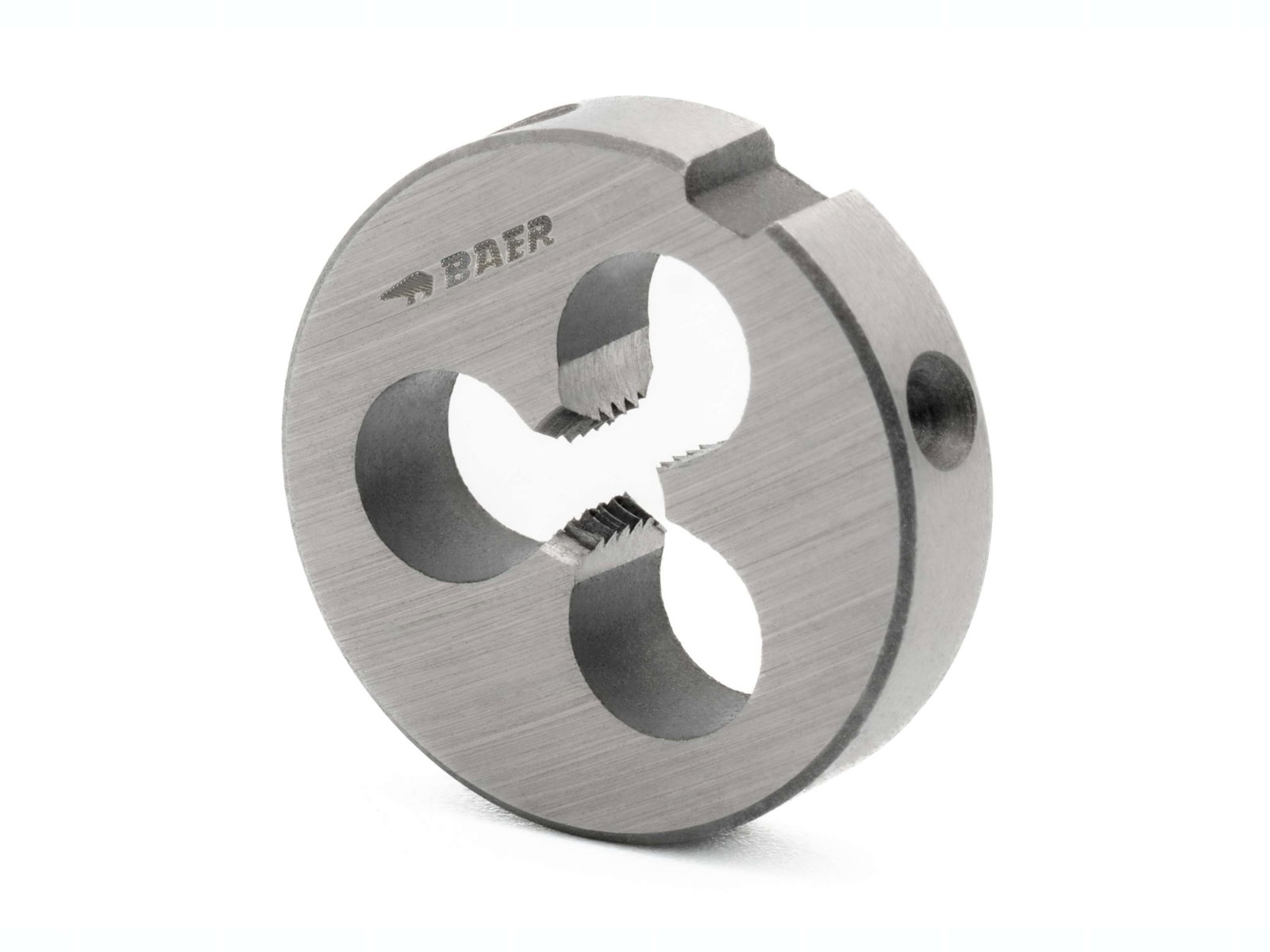

Aber nicht nur UNC Innengewinde schneiden Sie mit einem BAER Artikel mit Leichtigkeit. Auch für Außengewinde haben wir das passende Angebot, nämlich unsere UNC Schneideisen. In runder Form stehen Ihnen die Schneideisen für normale Anwendungen, für Linksgewinde oder in einer besonderen Ausführung für Edelstähle zur Verfügung. Zum Nachschneiden von einem Zollgewinde oder für schwer erreichbare Stellen können Sie außerdem von unseren Sechskantschneidmuttern Gebrauch machen.
Präzision durch UNC Gewindelehren: Perfekte Kontrolle für Innen- und Außengewinde
Wenn Sie nach getaner Arbeit überprüfen wollen, ob die Abmessungen stimmen und den Anforderungen entsprechen, dann verwenden Sie unsere UNC Gewindelehren. Lehrdorne zur Prüfung von Innengewinden sowie Lehrringe zur Prüfung von Außengewinden warten bei uns auf ihren Einsatz.
Perfekt ausgestattet: UNC Gewindeschneidsätze für Einsteiger und Profis

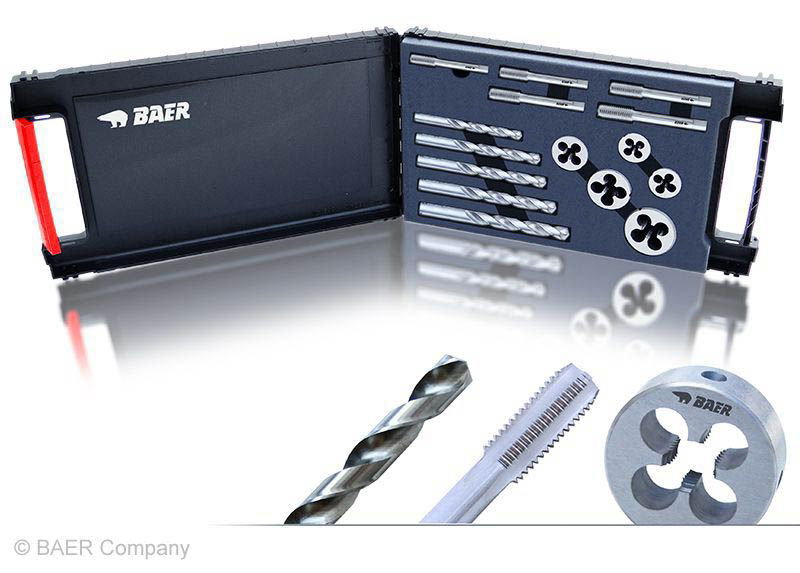

Und schließlich möchten wir Ihnen noch unsere UNC Gewindeschneidsätze ans Herz legen. Diese sind hervorragend geeignet, wenn Sie ganz neu ins Gewindeschneiden einsteigen und noch wenig Ausrüstung besitzen. Und zudem helfen Sie auch dabei, einen besonders großen Bedarf an Werkzeugen schnell und einfach abzudecken - und das in exzellenter Qualität, auf die Sie sich immer verlassen können.
