UNS – amerikanisches Gewinde mit Sondersteigung
Das UNS Einheitsgewinde gehört zu den amerikanischen Gewindenormen, die im Unified Thread Standard (UTS) zusammengefasst sind. Anders als die bekannten Grob- oder Feingewinde aus den USA wie UNC oder UNF weist diese Gewindeart aber eine Besonderheit auf. Der Buchstabe S im Kürzel steht für Special, und das Gewinde wird in der Tat auch nur in ganz speziellen Fällen verwendet. Entsprechend rar gesät sind die Einsatzmöglichkeiten. In unserem Online-Shop finden Sie natürlich dennoch das passende Werkzeug, falls Sie einmal einen UNS Gewindebohrer oder ein UNS Schneideisen benötigen.
Alles, was Sie über das UNS Gewinde (ANSI/ASME B 1.1) der Unified Thread Series wissen müssen
Zunächst einmal fügt sich das UNS Gewinde gut in die Reihe der übrigen amerikanischen Gewindearten ein. Es ist ein zölliges Gewinde mit einem Flankenwinkel von 60° und einer Steigung, die in Gänge pro Zoll (TPI = threads per inch) festgelegt wird. Definiert ist es nach der Norm ANSI/ASME B1.1-2003.
In der zugehörigen Tabelle sind die Gewinde mit einem Durchmesser von weniger als 1/4″ durchnummeriert, für alle darüberliegenden Durchmesser folgt die Gewindebezeichnung dem Schema Durchmesser – TPI – Kürzel, also z. B. 1/4″ – 24 UNS oder 7/8″ – 10 UNS.
Die Besonderheit des UNS Gewindes liegt nun in den Kombinationen aus Steigung, Durchmesser und Einschraublängen. Es handelt sich um eine Art Sammelbecken für ungewöhnliche und seltene Kombinationen, die nirgendwo anders zu finden sind und zum Teil für sehr spezielle Einsatzzwecke entworfen wurden. So kommt es auch, dass Sie als Bezeichnung in der Tabelle des UNS Gewindes mehrere Einträge mit der Nummer 10 oder 12 finden – es gibt einfach mehrere Gewinde mit demselben Außendurchmesser.
Es wird empfohlen, das UNS Gewinde nur dann zu verwenden, wenn es wirklich nötig ist und es nicht zur Grundlage von Neukonstruktionen zu machen. Für die meisten Anwendungen finden sich geeignete Steigung-Durchmesser-Kombinationen innerhalb der gängigen Tabellen des UNC, UNF oder UNEF Gewindes. Falls Sie jedoch einmal über ein Bauteil mit UNS Gewinde stolpern, dann haben wir das passende Werkzeug für Sie.
UNS Gewinde – Unser Sortiment
Im BAER Online-Shop bieten wir Ihnen die passenden Werkzeuge, um sowohl UNS Außen- als auch Innengewinde einfach und präzise bearbeiten zu können. Es ist uns ein Anliegen, Sie mit allen benötigten Werkzeugen auszustatten, auch und gerade bei seltenen Gewindearten.

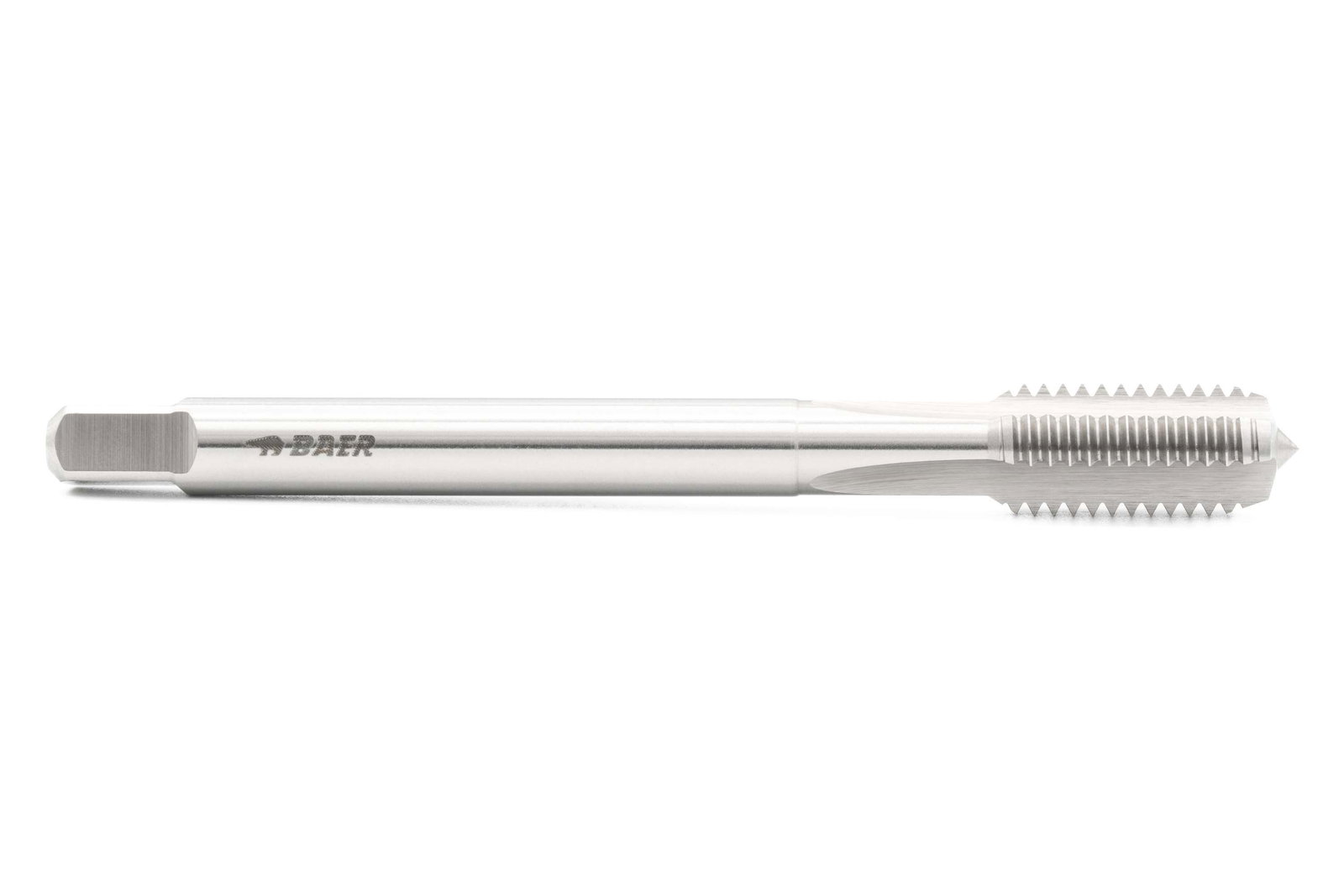

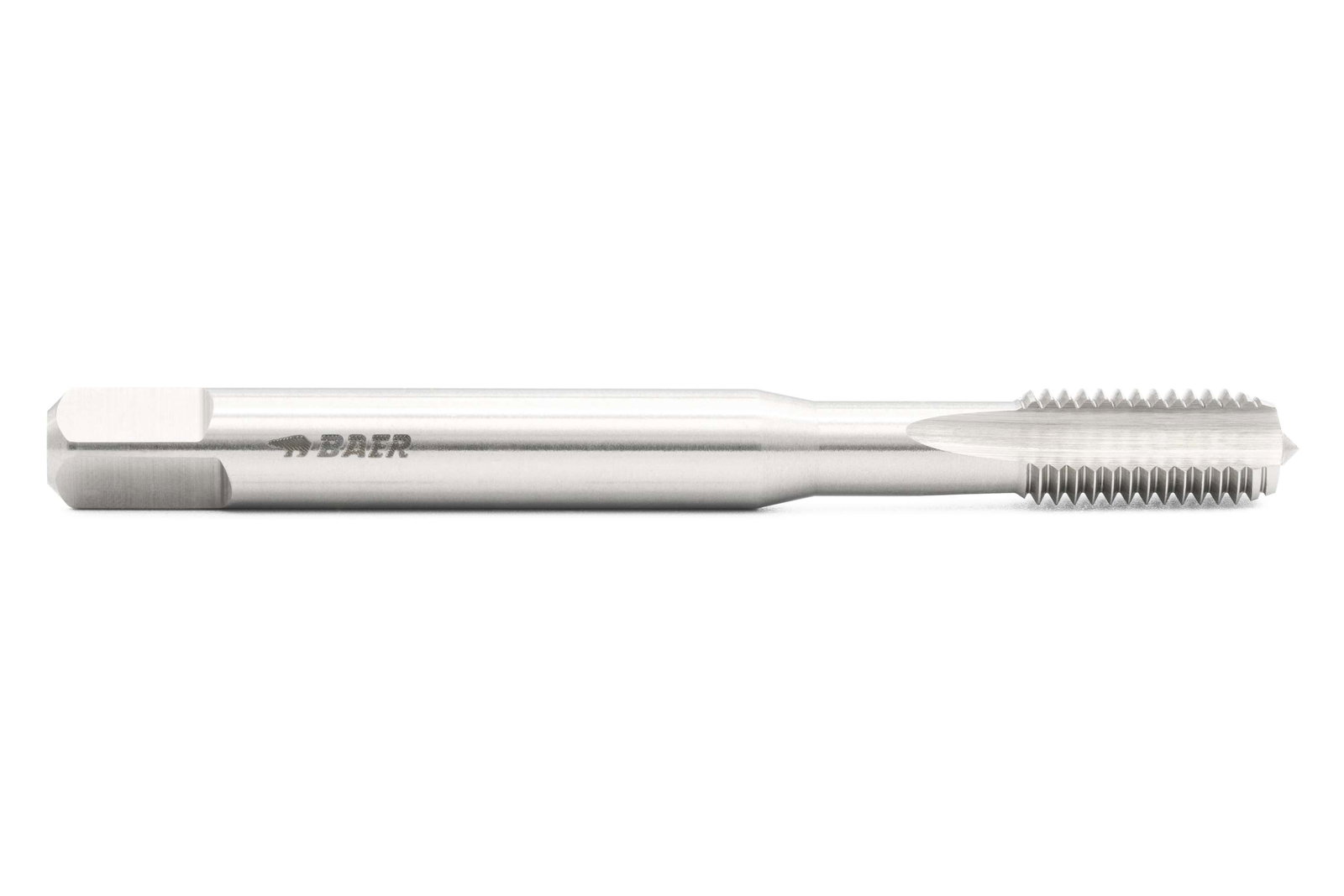

UNS Maschinengewindebohrer
Um ein UNS Innengewinde nachzuschneiden oder in einem passenden Kernloch mühelos zu erzeugen, können Sie auf unsere Maschinengewindebohrer zurückgreifen. Diese bieten wir Ihnen in zwei Varianten an. Die Werkzeuge der Form C sind gerade genutet und sowohl für Sack- wie für Durchgangslöcher geeignet. Hergestellt werden sie aus hochwertigem HSSG für präzise Ergebnisse und eine lange Standzeit.

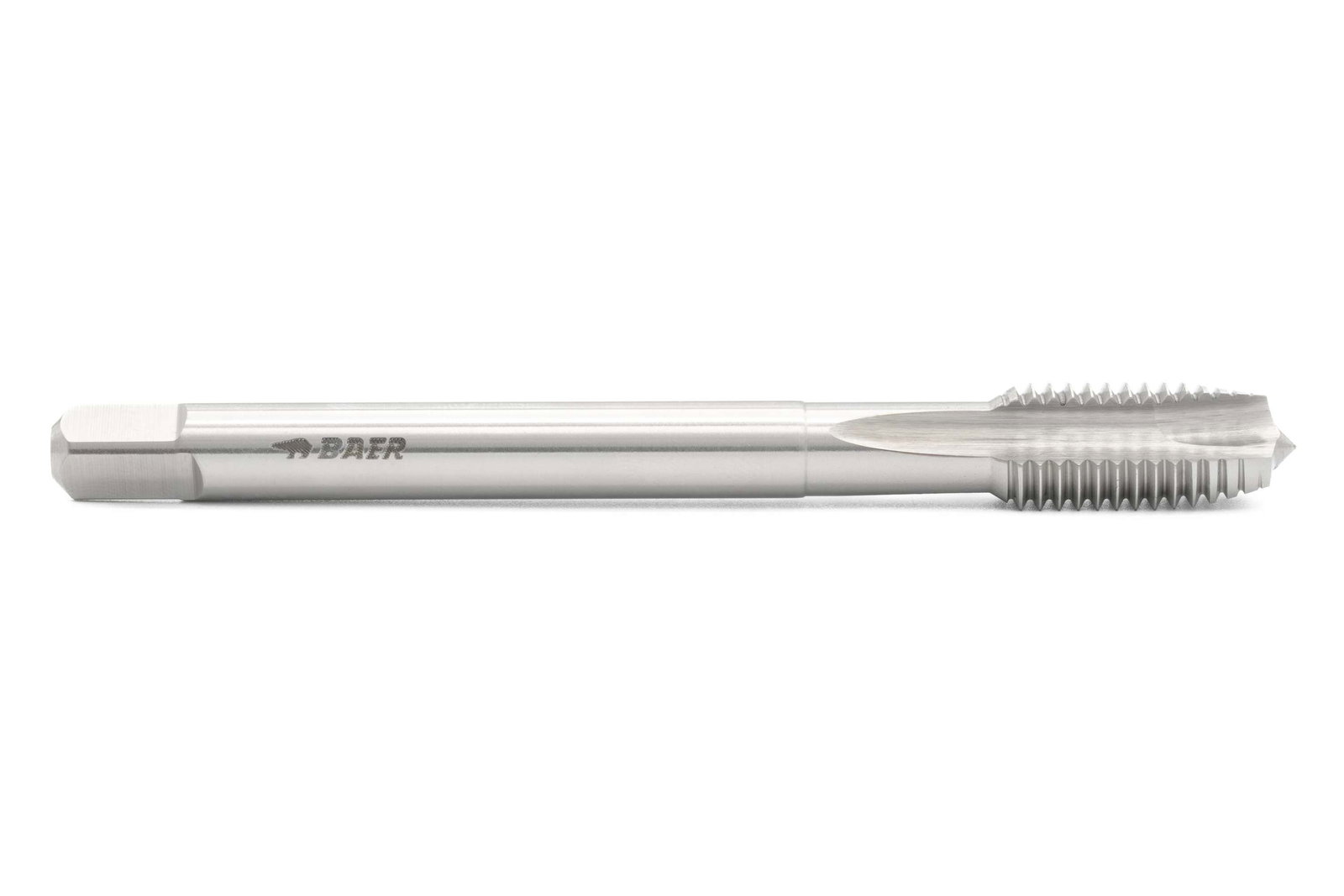

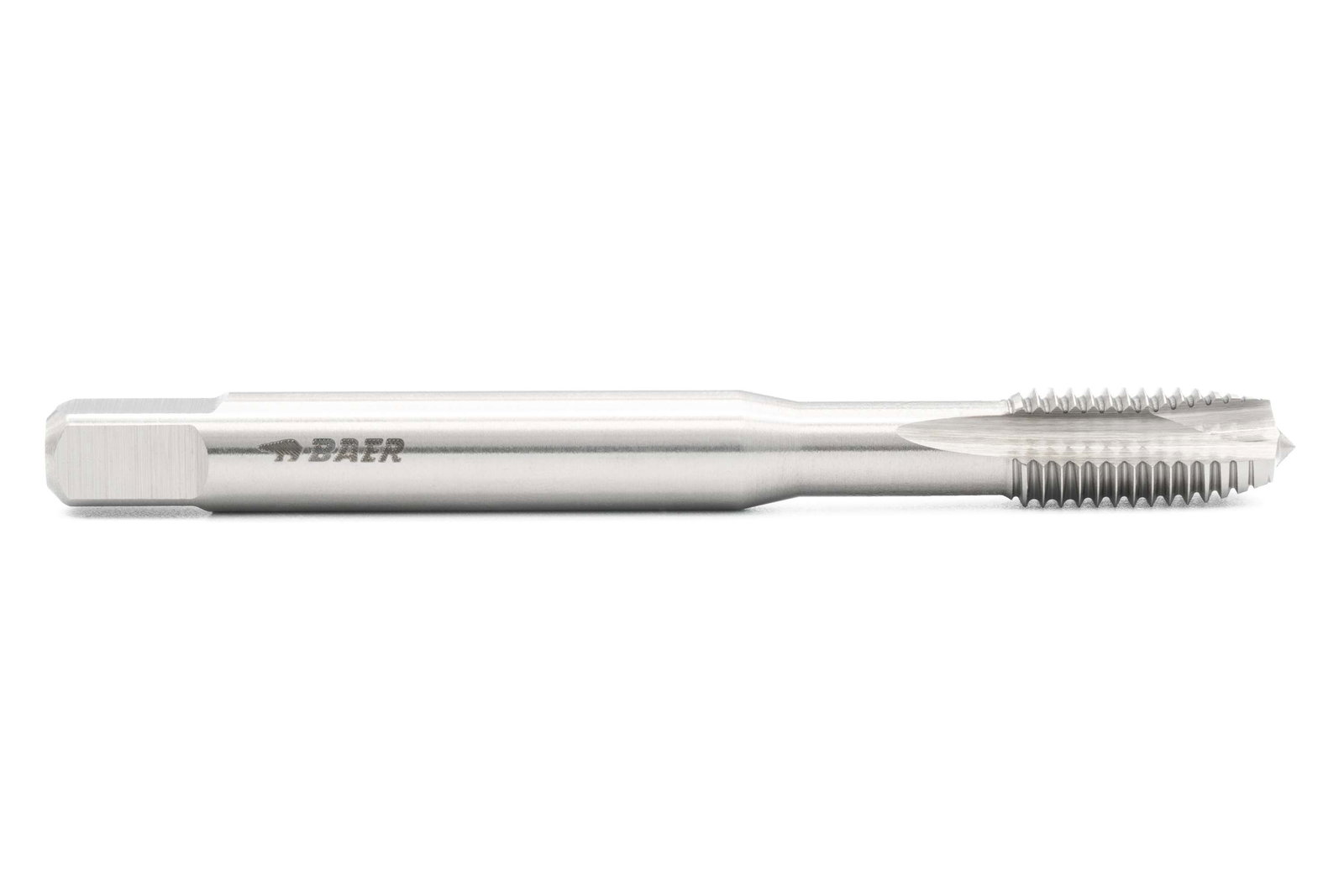

Perfekt geeignet für Durchgangslöcher in mittel- und langspanenden Werkstoffen ist unser UNS Maschinengewindebohrer der Form B mit Schälanschnitt. Hochlegierter HSSE-Stahl sorgt für eine besondere Härte und kann es auch mit schwierigen Schneidfällen spielend aufnehmen.
UNS Schneideisen
Natürlich haben wir auch für UNS Außengewinde die richtigen Werkzeuge im Programm. Unsere HSS Schneideisen sind robust, präzise und in vielen Abmessungen erhältlich. Um ein UNS Außengewinde mit der Hand zu schneiden, benötigen Sie einen passenden Schneideisenhalter. Mit einer geeigneten Schneideisen-Aufnahme lässt sich das Werkzeug aber auch ganz leicht in die meisten stationären Bohrmaschinen einspannen und so maschinell verwenden.
Entdecken Sie jetzt Werkzeuge und Zubehör für das UNS (Unified National Special) Gewinde im BAER Online-Shop!
Bei BAER finden Sie, was Sie brauchen – auch wenn es sich um seltene Gewindearten wie das UNS Gewinde handelt! Werfen Sie einen Blick in unseren Online-Shop und überzeugen Sie sich selbst. Sie benötigen Hilfe bei der Auswahl oder haben weiterführende Fragen? Dann ist unser Kundenservice stets für Sie zur Stelle. Kontaktieren Sie uns gerne telefonisch oder über unser Kontaktformular.
