Hochpräzisionsbohrfutter – Premium Qualität für Profis
Geschliffen aus bestem Stahl, hochpräzise Elemente, massive und stabile Ausführung, ergonomisch in der Hand liegend. Dieses hochpräzise Schnellspannbohrfutter ist ein Muss für jeden Handwerker. Das Schnellspannbohrfutter lässt sich im Gegensatz zu einem Zahnkranzbohrfutter leichtgängig mit der Hand öffnen und schließen. Es wird kein Spannschlüssel mehr benötigt. Durch sein Nachspannverhalten sitzt der Bohrer fest und sicher im Bohrfutter.
Dieses selbstspannende Bohrfutter überzeugt nicht nur durch seine hohe Spannkraft, sondern auch durch seine Haptik und Stabilität, sowie langer Lebensdauer. Das Bohrfutter eignet sich für Bohrhammer, Ständerbohrmaschinen, Fräsmaschinen und Drehmaschinen und ist für Rechtslauf geeignet.
Baumasse
| Gewicht Bohrfutter |
976 g |
|---|---|
| Gewicht Kegeldorn |
263 g |
| Rundlaufgenauigkeit |
0,08 mm |
| Bohrfutter Spannweite |
0,2 - 13 mm |
| Maschinenaufnahme |
MK 3 |
| Gewindeaufnahme |
M 12 |
Eigenschaften
| Produktgruppe |
Bohrfutter |
|---|---|
| Produktart |
Bohrfutter für Standbohrmaschinen |
Einsatzzwecke
Das Bohrfutter eignet sich ideal für industrielle Anwendungen in Ständerbohrmaschinen, Fräsmaschinen, Drehmaschinen u.s.w und ist die perfekte Wahl für Industriebetriebe, Metallbauunternehmen und Schlossereien.
Technische Zeichnung
| D1 |
47 mm |
|---|---|
| L1 |
96,6 mm |
| L2 |
105,5 mm |
| L3 |
190 mm |
Sicherheitshinweise
Hoher Rundlauf für präzise Löcher und lange Standzeit
Präzision, die Sie nicht nur sehen, sondern auch spüren. Unsere BAER Bohrfutter haben eine Rundlaufgenauigkeit von 0,08 mm. Durch die hohe Präzision der Einzelteile haben unser Bohrfutter eine sehr Lebenszeit.
Warum ist ein hoher Rundlauf wichtig? Bei hohem Rundlauf erhält man nicht nur exakte Bohrergebnisse, so spart ein hoher Rundlauf auch bares Geld, denn die häufigste Ursache für zu frühen Verschleiß an Bohrwerkzeugen resultieren durch ungenügenden Rundlauf und die dabei auftretenden Querkräfte. Bei einem schlechten Bohrfutter können Ihre Bohrer schnell brechen. Einmal zu viel Druck ausgeübt und der Bohrer ist ab. Durch diese ungleichmäßigen Kräfte würde auch das Bohrfutter schnell kaputtgehen. Vermeiden Sie diese Fehler und kaufen Sie gleich ein Bohrfutter für Profis! Sparen Sie Zeit und Geld.

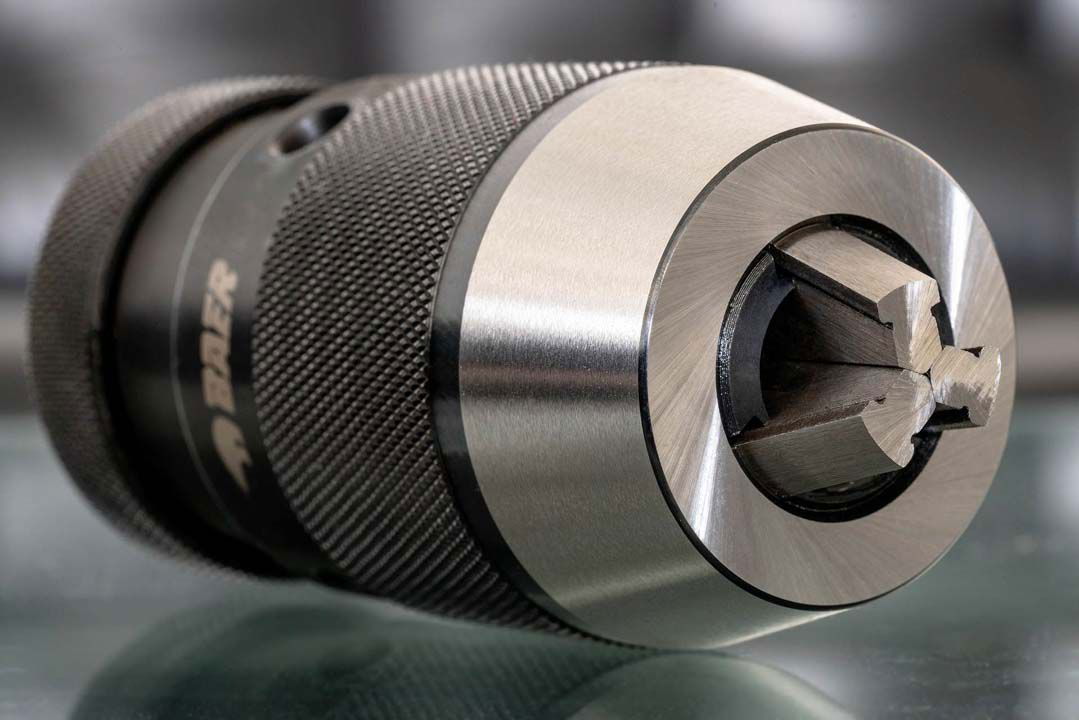

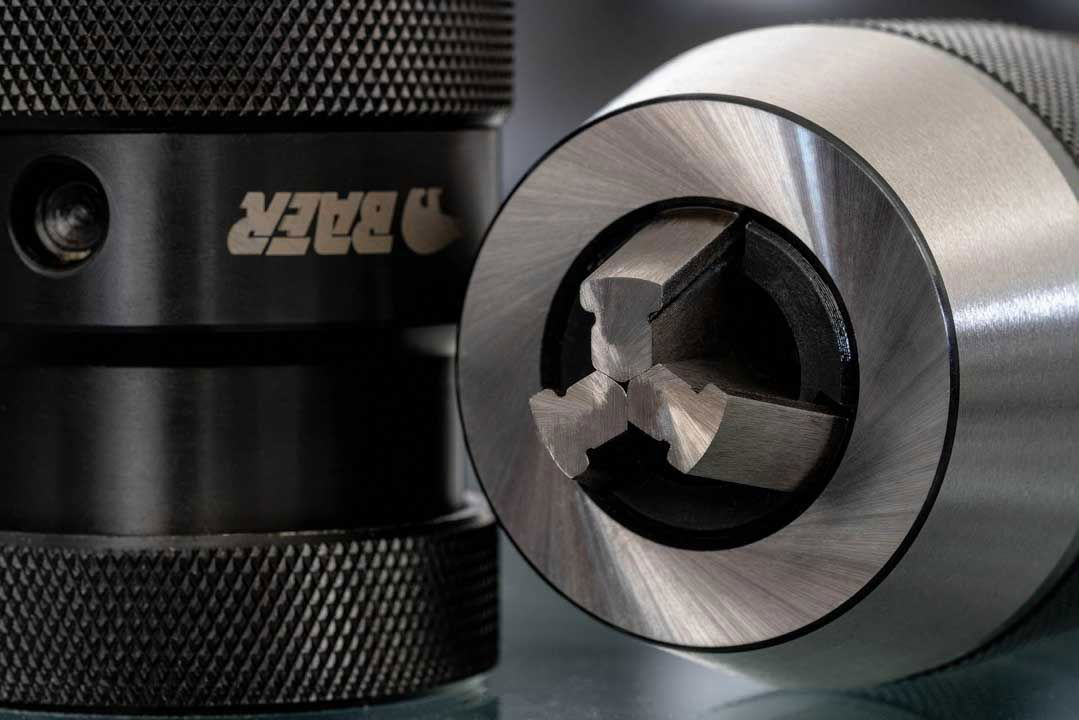

Gehärtete Spannbacken für sicheren Halt
Die drei Spannbacken des Spannbohrfutters sind gehärtet, um eine hohe Haltekraft und lange Lebensdauer zu ermöglichen. Sie können Einsatzwerkzeuge zentriert spannen und hohe Spannkräfte auf den diese übertragen. Durch modernste Technik lässt sich der Bohrer mit geringem Kraftaufwand fest und sicher fixieren und auch wieder schnell wechseln.
Ob Handwerker, Profi, Industrieunternehmen oder DIY-Fans – Ein Bohrfutter, das in keiner Werkstatt fehlen darf.
Massiver Metallkörper für Stabilität und Leistung
Mit seinem massiven Körper fühlst du die Hochwertigkeit und Qualität des Bohrfutters nicht nur in der Hand liegend. Im Einsatz ist dieses Bohrfutter ein wahrer Allrounder.
Durch den präzise verarbeiteten und geschliffenen Stahl ist dieses Bohrfutter mit seiner Langlebigkeit und Verschleißfestigkeit universell einsetzbar. Das ergonomische Design, sowie das exakt abgestimmte Innenleben überzeugen auf voller Linie.
Hochpräzise Konusaufnahme für eine starke Verbindung
Durch die nahezu toleranzfreie Verbindung zwischen Bohrfutter und Kegeldorn lässt sich die hohe Antriebskraft auf das Bohrfutter übertragen. Nur mit so einer präzisen Aufnahme erreicht ein Bohrfutter auch so eine Rundlaufgenauigkeit und Langlebigkeit.
| MK0 | MK1 | MK2 | MK3 | MK4 | MK5 | MK6 | |
|---|---|---|---|---|---|---|---|
| ø A in mm | 6,40 | 9,37 | 14,53 | 19,76 | 25,91 | 37,47 | 53,75 |
| ø B in mm | 9,21 | 12,24 | 17,98 | 24,05 | 31,54 | 44,73 | 63,73 |
Immer die richtige Wahl – Maße Morsekegel
Mit dem BAER Bohrfutter hast du auf jeden Fall schon die richtige Wahl getroffen.
Nun muss nur das richtige Maß für den Morsekegel gewählt werden, der in deine Maschine passen soll. Dieses kannst du ermitteln, indem du die dünnste und dickste Stelle an deinem Morsekegel vermisst.
Dieses Bohrfutter hat einen mitgelieferten MK 3 Kegeldorn mit der 19,76 mm an der dünnsten Stelle und 24,05 mm am dicksten Durchmesser. Der Kegeldorn hat ein M 12 Anzugsgewinde anstatt einem Austreiberlappen.
Falls dieses Maß nicht passt, kannst du anhand der Tabelle den richtigen Morsekegel bestimmen und den passenden Artikel in unserem Shop aufrufen.
