BAER HSSE Maschinengewindebohrer Form A - MF 9 x 1,0 - DIN 374
Ab Lager

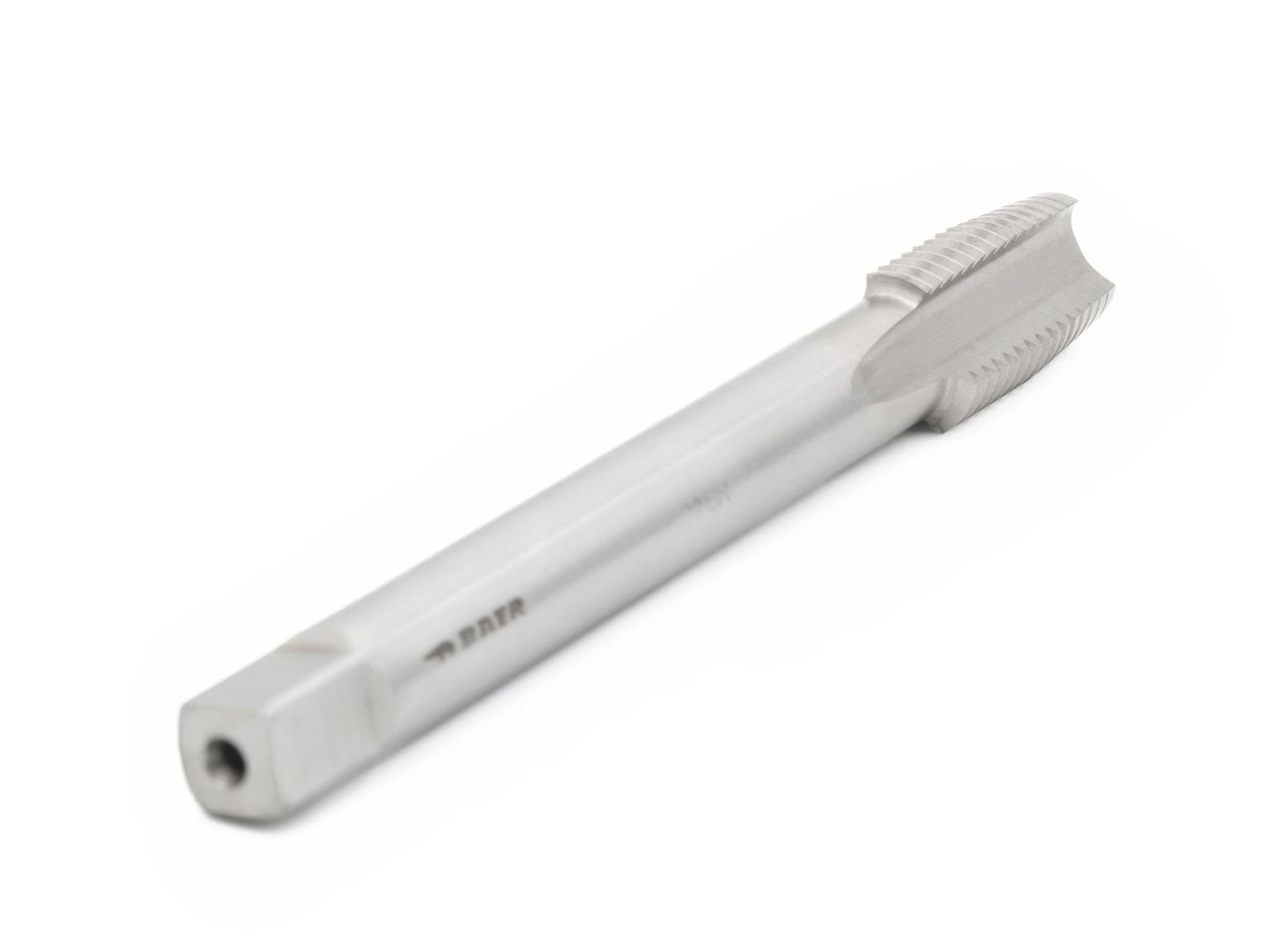

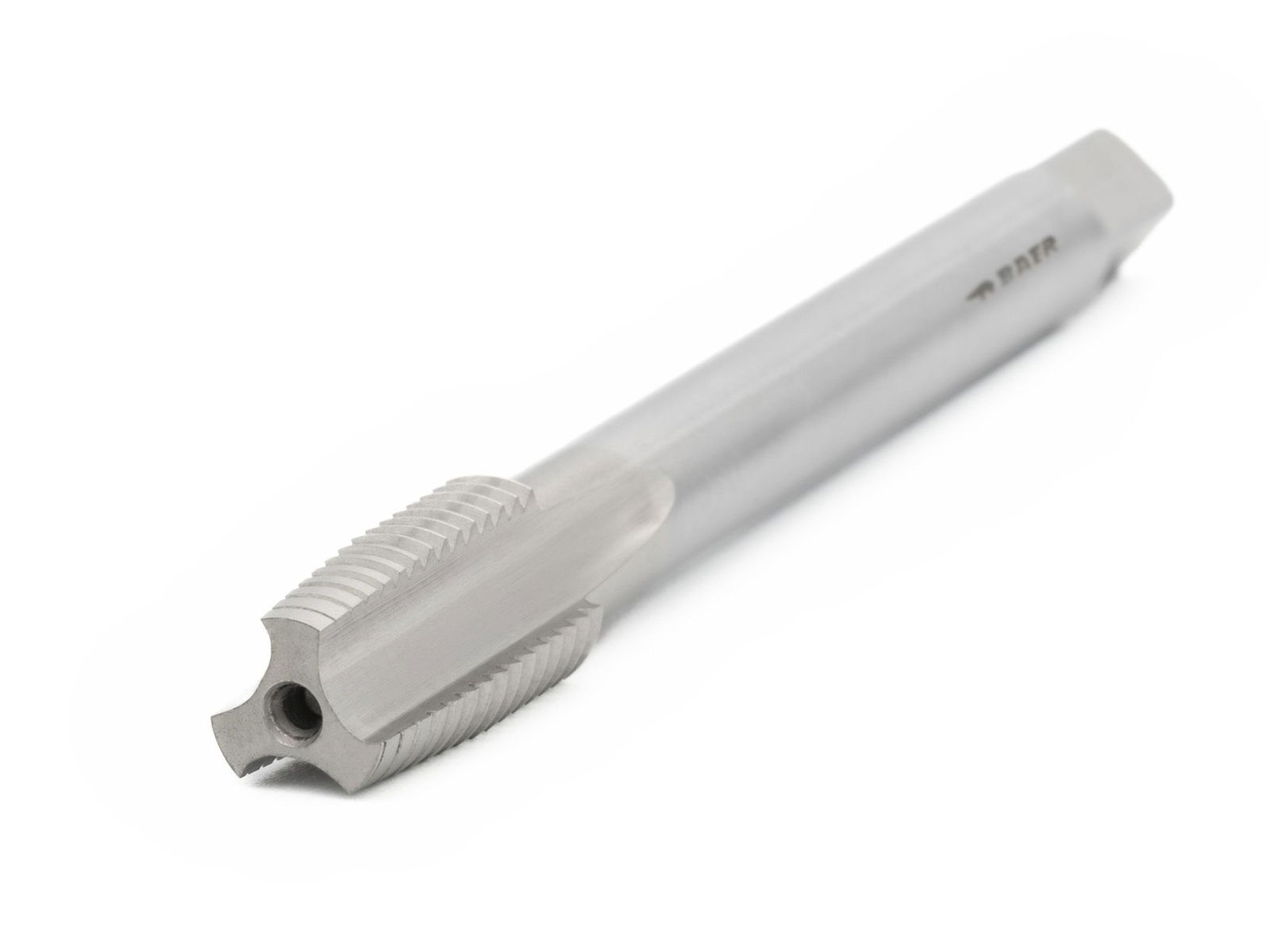

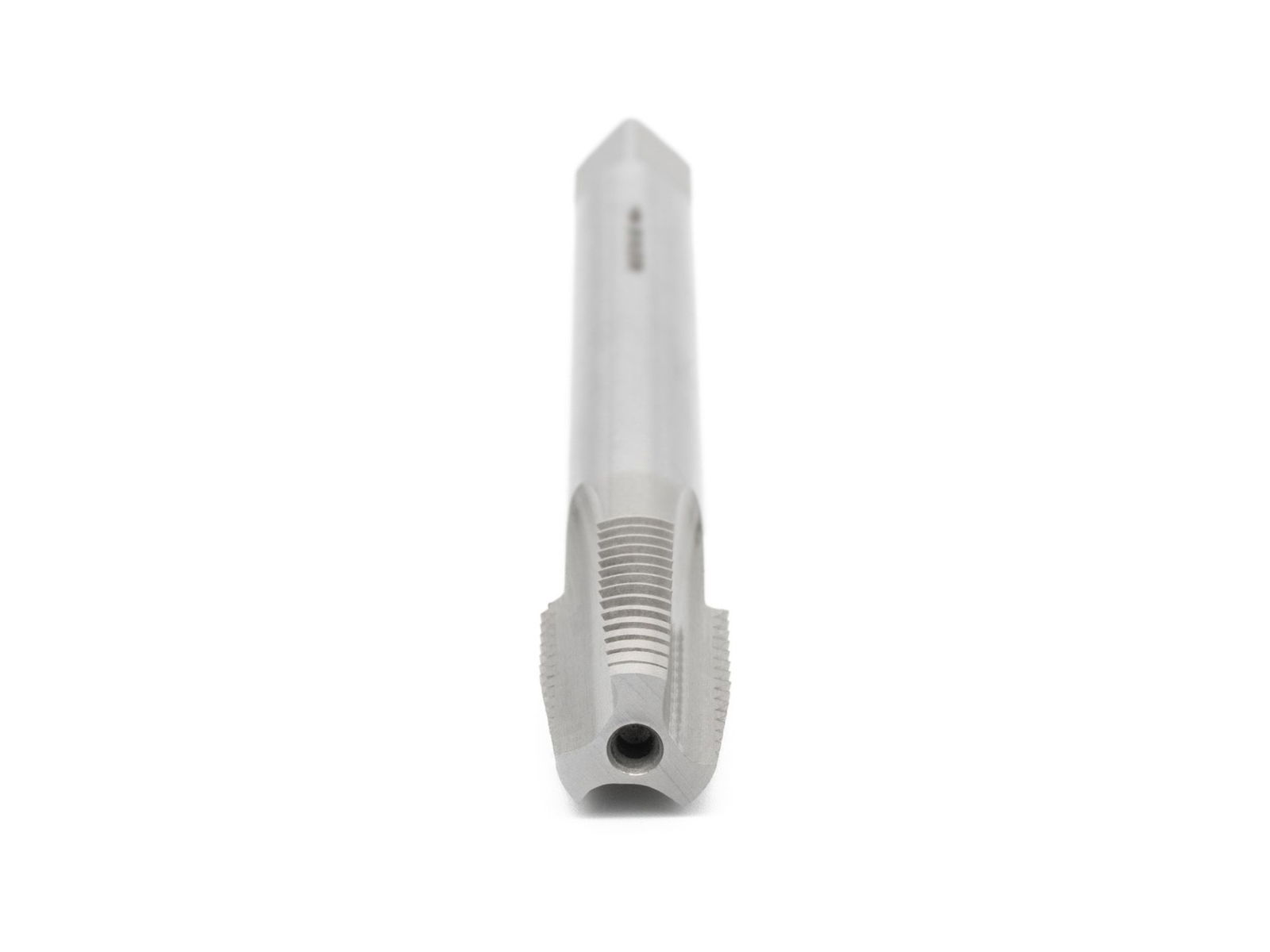

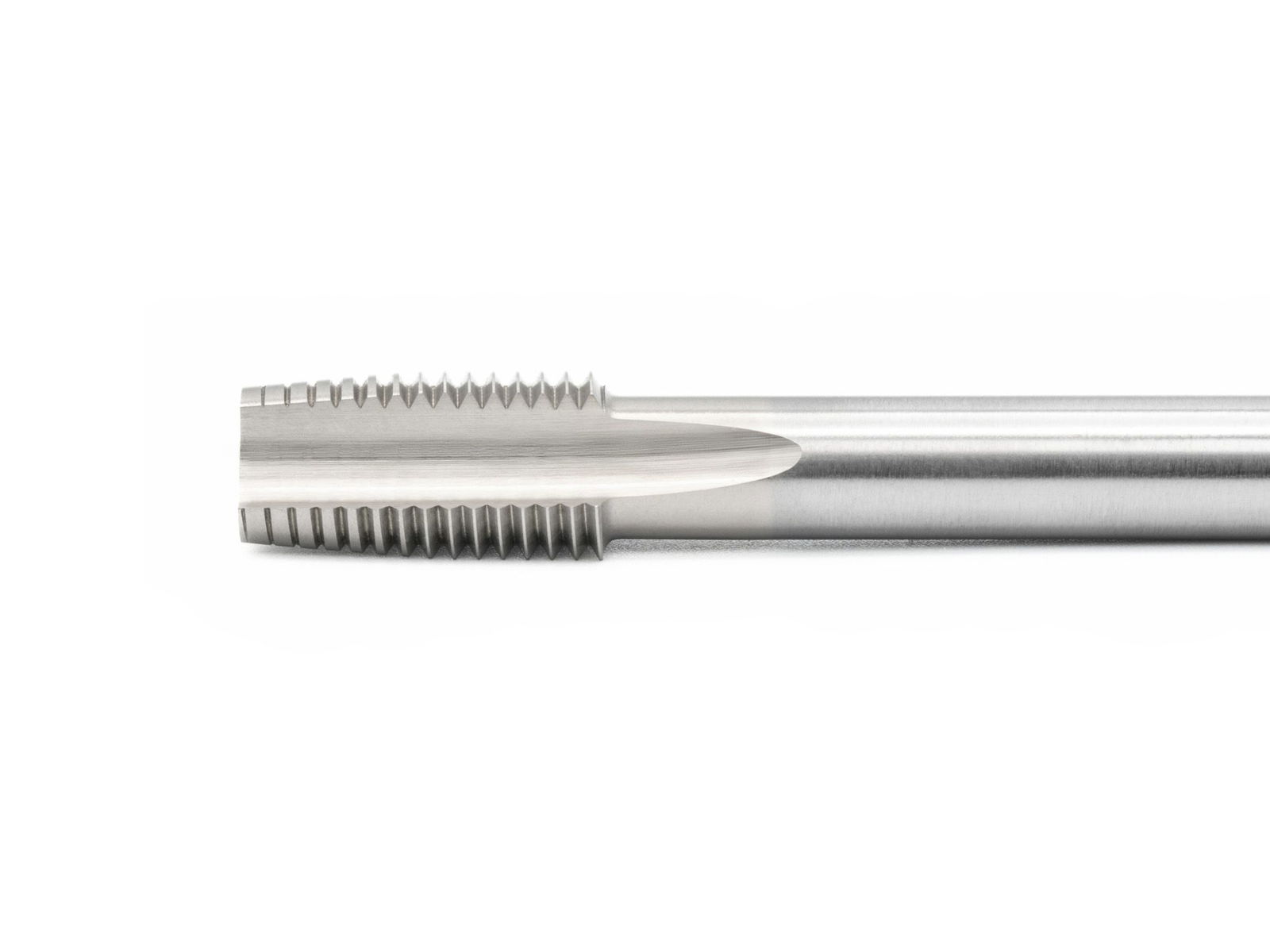

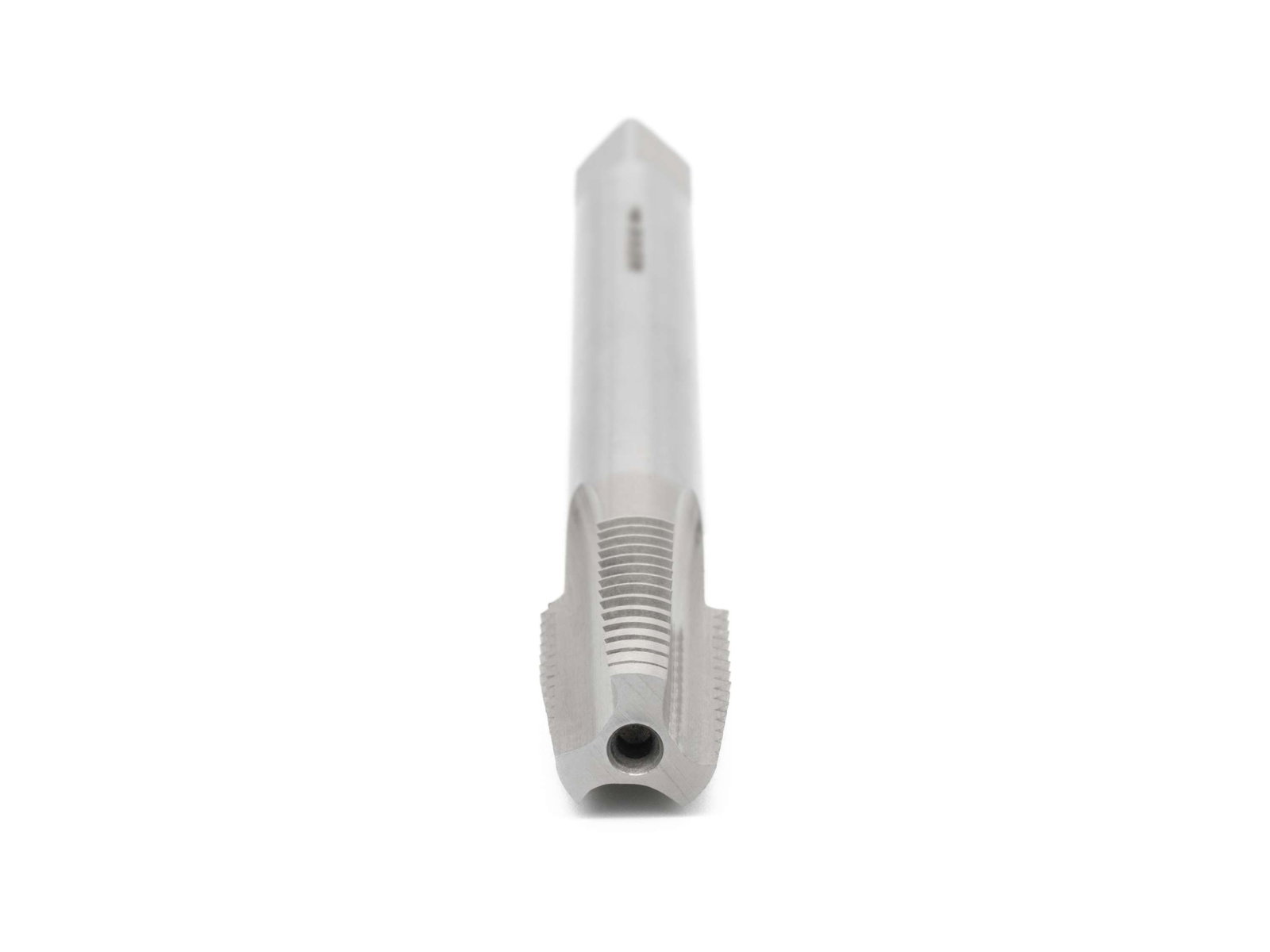

BAER HSSE Maschinengewindebohrer Form A - MF 9 x 1,0 - DIN 374
- Langer Anschnitt, präzise Ergebnisse – Der ideale Gewindebohrer für exzellente Führung und reibungslose Gewindeschnitte bei Standardanwendungen!
- Maschinengewindebohrer aus hochlegiertem HSSE-Stahl
- Form A mit langem Anschnitt für Löcher, die durch das Werkstück durch gehen (Durchgangslöcher), mit einer Gewindetiefe bis zu 1,5 x Durchmesser
- Schneidet Gewinde in gut zerspanbare Werkstoffe bis 900 N/mm², unlegierte und niedriglegierte Stähle
- Schaft mit reduziertem Durchmesser nach DIN 374 – Ideal für präzises Arbeiten bei kleinen Gewinden
Unsere Maschinengewindebohrer sind leistungsstarke und zuverlässige Gewindeschneider für die effiziente Zerspanung in einem Arbeitsschritt mit der Maschine. Besonders in der industriellen Fertigung finden Maschinengewindebohrer ihren Einsatz. Sie können unter anderem in CNC-Maschinen, Gewindeschneidmaschinen, Akku-Bohrmaschinen und pneumatischen Gewindeschneidarmen eingesetzt werden. Da sie eine hohe Effizienz und niedrige Produktionskosten auszeichnet, werden sie häufig in der Serienproduktion verwendet. Das Gewinde wird maschinell in einem Arbeitsgang geschnitten. So lässt sich der BAER-Maschinengewindebohrer zwar im Grunde mit Einschnittgewindebohrern vergleichen, ist jedoch für den Einsatz mit der Maschine ausgelegt.
Der Maschinengewindeschneider kann für Durchgangslöcher verwendet werden, da der lange Anschnitt und die gerade Nutenform dafür sorgen, dass der Gewindebohrer eine ideale Führung hat und der Span in den Nuten bleibt.
Jeder Werkstoff zeigt ein individuelles Spanverhalten. Deshalb müssen Gewindebohrer die richtigen Spanwinkel besitzen und – für noch bessere Ergebnisse – eine besonders behandelte Oberfläche haben. Nur so erfolgt ein guter Spantransport und es entsteht ein lehrenhaltiges Gewinde.
Die hohe Qualität des kobaltlegierte HSSE Stahls, den wir verwenden, sorgt dafür, dass unsere Werkzeuge äußerst langlebig und robust sind. Durch spezielle Härteprozesse und wiederholtes Anlassen ist das Härtegefüge sehr homogen, was die ideale Basis für einen echten BAER Gewindebohrer bildet. So erhöht sich die Zähigkeit und Stabilität der Gewindebohrer, wodurch sie länger im Einsatz bleiben können.
Baumasse
| Durchmesser |
9 |
|---|---|
| Nenndurchmesser in Zoll |
0,354 |
| Nenndurchmesser in mm |
9 |
| Steigung |
1,0 |
| Steigung in mm |
1 |
| Abmessung |
MF 9 x 1,0 |
| Vierkant |
5,5 mm |
Eigenschaften
| Produktgruppe |
Gewindebohrer |
|---|---|
| Produktart |
Maschinengewindebohrer |
| Gewindenorm |
MF: Metrisches ISO-Feingewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Standard |
DIN 374 |
| Material |
HSSE blank |
| Zugfestigkeit bei Raumtemperatur |
bis 900 N/mm² | 27,1 HRC |
8 mm
Durchgangsloch bis 1,5 x D
Form A gerade genutet
6-8 Gänge
Findet kaum statt. Späne bleiben in Nuten.
Außenkühlung und -Schmierung
HSSE blank
bis 900 N/mm² | 27,1 HRC
ISO2/6H
Einsatzzwecke
- Gut zerspanbare Werkstoffe bis 900 N/mm²
- Unlegierte und niedriglegierte Stähle
Beispielanwendungen
- Fahrradgewinde
- Achsengewinde
- Hohlachse vorn
Technische Zeichnung
| D1 |
MF 9 x 1.0 |
|---|---|
| D2 |
7 mm |
| L1 |
90 mm |
| L2 |
16 mm |
| Durchmesser |
9 |
| Vierkant |
5,5 mm |
Anwendung – Beispielmaterialien Gewindebohrer
| Baustähle unlegiert | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0037 | St 37-2 | 5 - 12 |
| 1.0044 | St 44-2 | 5 - 12 |
| 1.0039 | S 235JRG1+CR | 5 - 12 |
| 1.0060 | St 60-2 | 5 - 10 |
| Automatenstähle | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0718 | 9 SMnPb 28 | 5 - 12 |
| 1.0721 | 10 S 20 | 5 - 12 |
| 1.0736 | 9 SMn 36 | 5 - 12 |
| 1.0726 | 35 S 20 | 5 - 10 |
| Stahlguss | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0420 | GS-38 | 8 - 15 |
| 1.1120 | GS-20 Mn 5 | 5 - 15 |
| 1.5633 | GS-24 Ni 8 | 5 - 12 |
| 1.7379 | GS-18 CrMo 9 10 | 5 - 12 |
| Baustähle legiert | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.5415 | 15 Mo 3 | 5 - 12 |
| 1.5622 | 14 Ni 6 | 5 - 10 |
| 1.7335 | 13 CrMo 4 4 | 5 - 10 |
| 1.7715 | 14 MoV 6 3 | 5 - 10 |
Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie, dass die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und Betätigung angepasst werden müssen.
