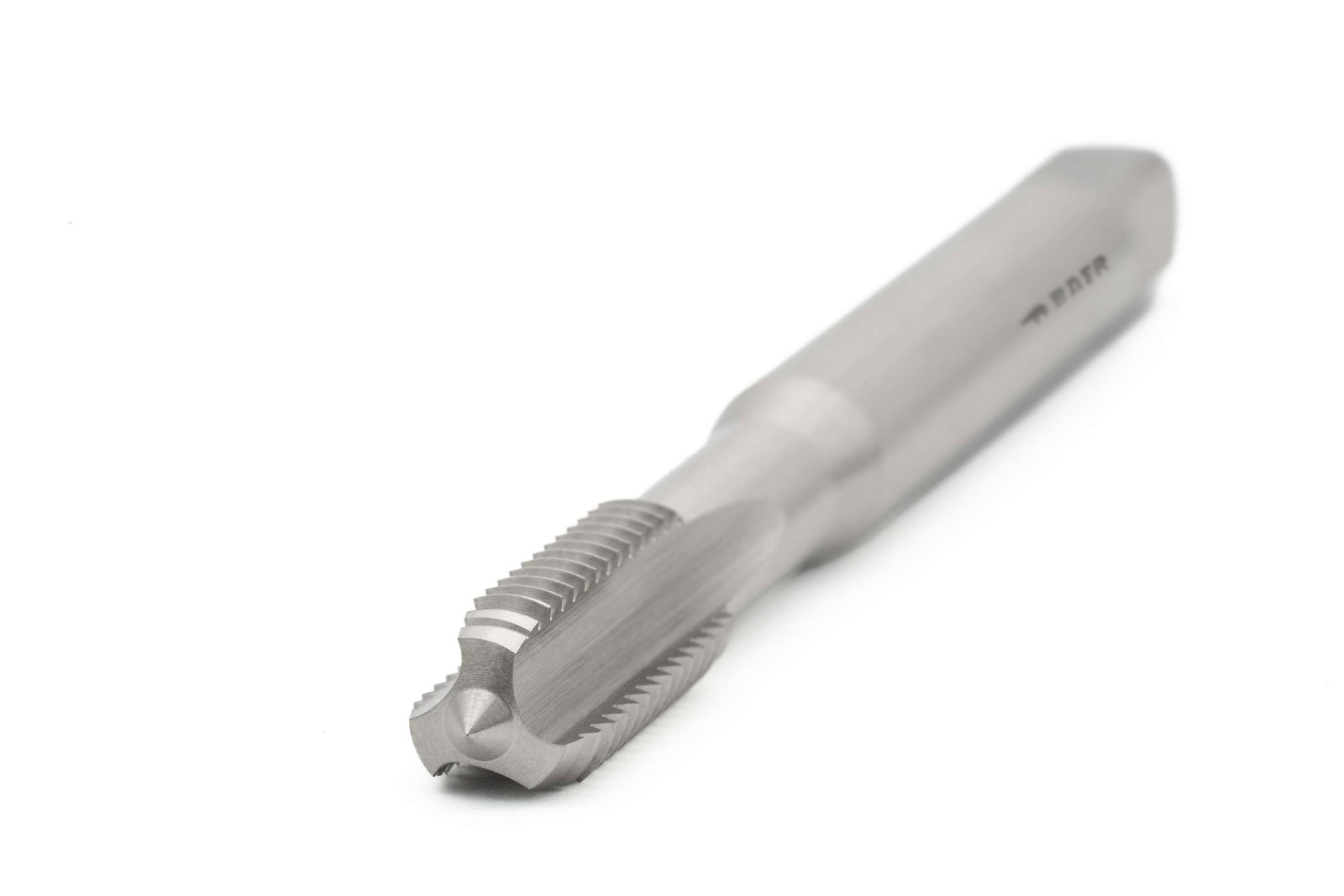

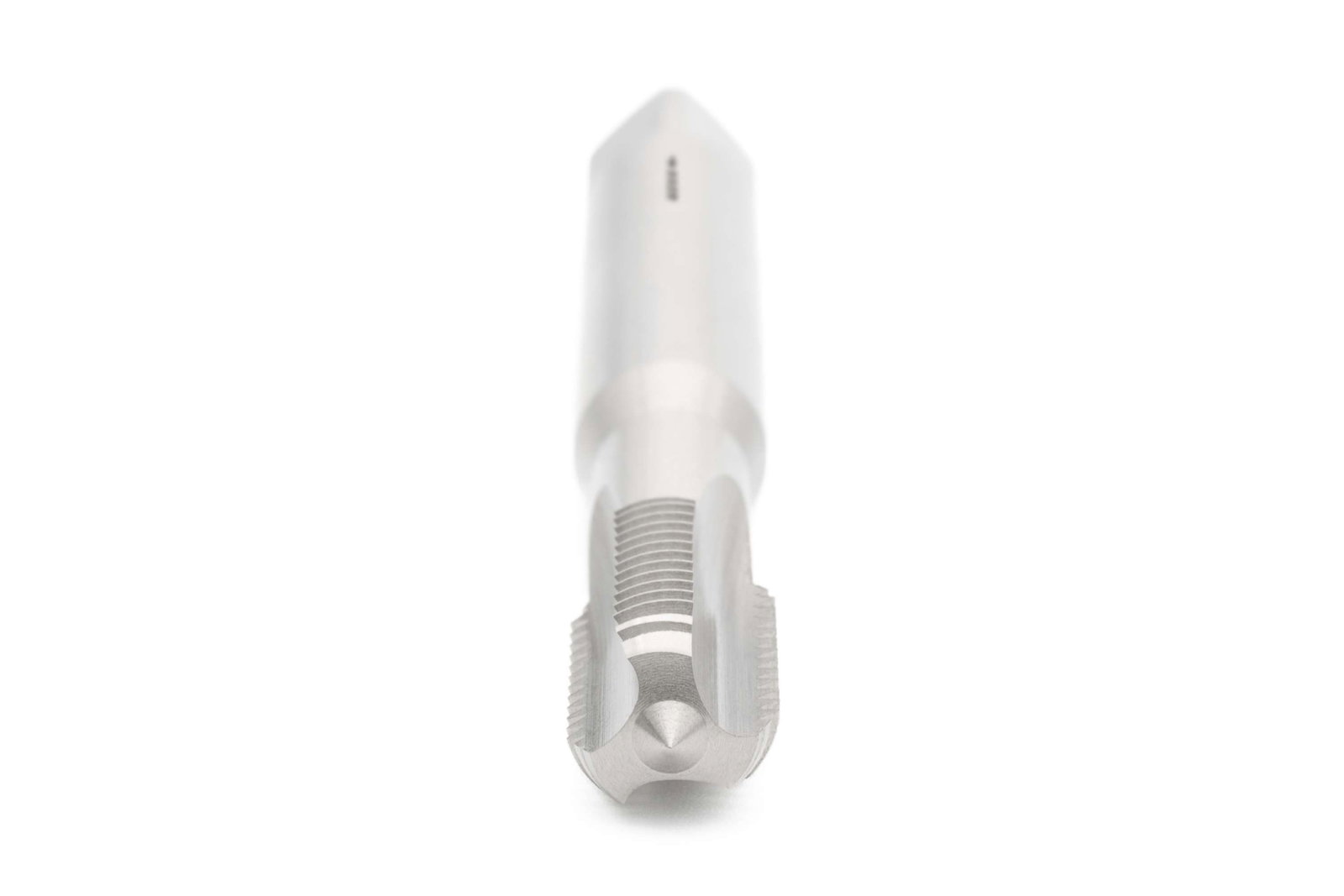

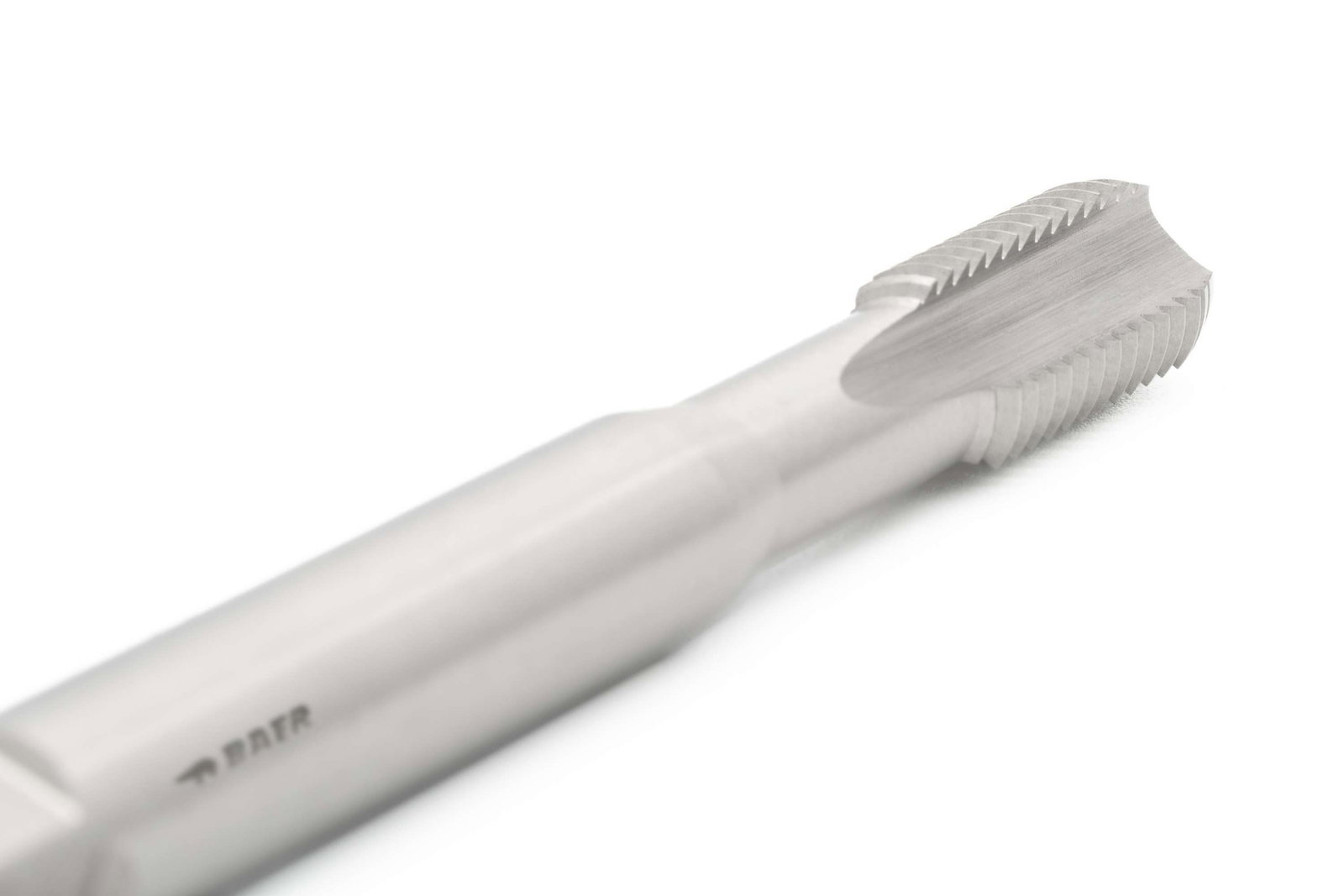

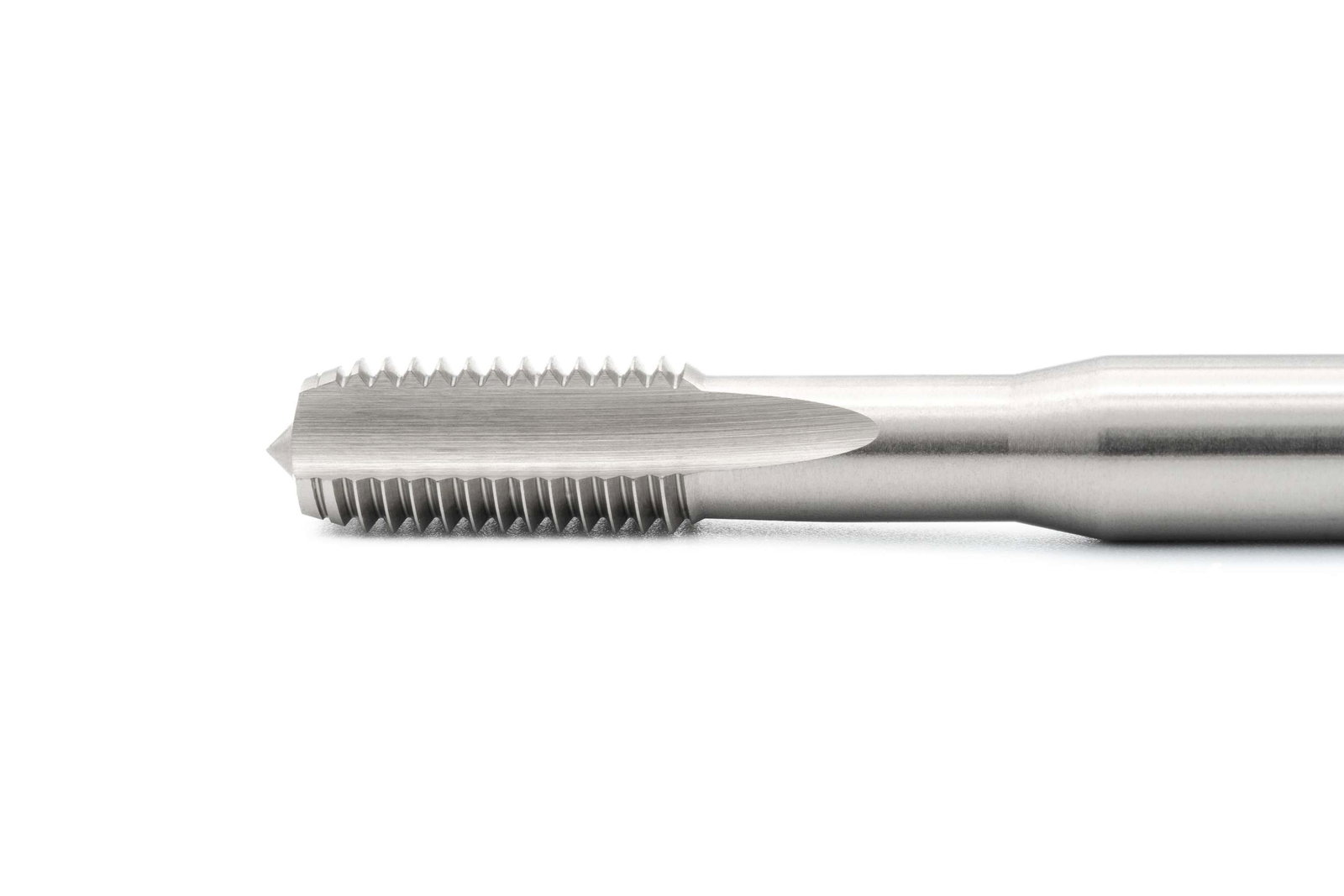

BAER HSSE Maschinengewindebohrer Form C - M 3 x 0,5 - LINKS - DIN 371
Ab Lager
BAER HSSE Maschinengewindebohrer Form C - M 3 x 0,5 - LINKS - DIN 371
- Linksherum zum Erfolg! Dieser Gewindebohrer sorgt für perfekte Linksgewinde und stabile Verbindungen!
- Maschinengewindebohrer aus hochlegiertem HSSE-Stahl
- Linksgewinde für Anwendungen, bei denen eine linke Drehrichtung erforderlich ist
- Form C mit geraden Nuten für Löcher, die durch das Werkstück durch gehen (Durchgangslöcher), oder solche, die im Werkstück enden (Sacklöcher), mit einer Gewindetiefe bis zu 2 x Durchmesser
- Schneidet Gewinde in gut zerspanbare Werkstoffe bis 900 N/mm², unlegierte und niedriglegierte Stähle
- Verstärkter Schaft nach DIN 371 – Für mehr Festigkeit bei anspruchsvollen Arbeiten
Unsere Maschinengewindebohrer sind leistungsstarke und zuverlässige Gewindeschneider für die effiziente Zerspanung in einem Arbeitsschritt mit der Maschine. Besonders in der industriellen Fertigung finden Maschinengewindebohrer ihren Einsatz. Sie können unter anderem in CNC-Maschinen, Gewindeschneidmaschinen, Akku-Bohrmaschinen und pneumatischen Gewindeschneidarmen eingesetzt werden. Da sie eine hohe Effizienz und niedrige Produktionskosten auszeichnet, werden sie häufig in der Serienproduktion verwendet. Das Gewinde wird maschinell in einem Arbeitsgang geschnitten. So lässt sich der BAER-Maschinengewindebohrer zwar im Grunde mit Einschnittgewindebohrern vergleichen, ist jedoch für den Einsatz mit der Maschine ausgelegt.
Der Links-Gewindebohrer wird gegen den Uhrzeigersinn betätigt, so wie auch eine Schraube mit Linksgewinde gegen den Uhrzeigersinn zugedreht wird.
Der Gewindebohrer hat einen verstärkten Schaft nach DIN 371. Das heißt, dass der Schaftdurchmesser größer ist, als das Gewinde selbst. Dadurch läuft der Gewindebohrer stabiler. Es begrenzt jedoch die Gewindelänge die damit geschnitten werden kann. Er kann für Durchgangslöcher und für Sacklöcher verwendet werden, da der kurze Anschnitt und die gerade Nutenform dafür sorgen, dass der Span in den Nuten bleibt und nicht abtransportiert wird.
Jeder Werkstoff zeigt ein individuelles Spanverhalten. Deshalb müssen Gewindebohrer die richtigen Spanwinkel besitzen und – für noch bessere Ergebnisse – eine besonders behandelte Oberfläche haben. Nur so erfolgt ein guter Spantransport und es entsteht ein lehrenhaltiges Gewinde.
Die hohe Qualität des kobaltlegierte HSSE Stahls, den wir verwenden, sorgt dafür, dass unsere Werkzeuge äußerst langlebig und robust sind. Durch spezielle Härteprozesse und wiederholtes Anlassen ist das Härtegefüge sehr homogen, was die ideale Basis für einen echten BAER Gewindebohrer bildet. So erhöht sich die Zähigkeit und Stabilität der Gewindebohrer, wodurch sie länger im Einsatz bleiben können.
Baumasse
| Durchmesser |
3 |
|---|---|
| Nenndurchmesser in Zoll |
0,118 |
| Nenndurchmesser in mm |
3 |
| Steigung |
0,5 |
| Steigung in mm |
0,5 |
| Abmessung |
M 3 x 0,5 |
| Vierkant |
2,7 mm |
Eigenschaften
| Produktgruppe |
Gewindebohrer |
|---|---|
| Produktart |
Maschinengewindebohrer |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Links |
| Standard |
DIN 371 |
| Material |
HSSE blank |
| Zugfestigkeit bei Raumtemperatur |
bis 900 N/mm² | 27,1 HRC |
2,5 mm
Durchgangs- und Sackloch bis 2 x D
Form C gerade genutet
2-3 Gänge
Findet kaum statt. Späne bleiben in Nuten.
Außenkühlung und -Schmierung
HSSE blank
bis 900 N/mm² | 27,1 HRC
ISO2/6H
Einsatzzwecke
- Gut zerspanbare Werkstoffe bis 900 N/mm²
- Unlegierte und niedriglegierte Stähle
Technische Zeichnung
| D1 |
M 3 x 0,5 |
|---|---|
| D2 |
3,5 mm |
| L1 |
56 mm |
| L2 |
6 mm |
| Durchmesser |
3 |
| Vierkant |
2,7 mm |
Anwendung – Beispielmaterialien Gewindebohrer
| Baustähle unlegiert | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0037 | St 37-2 | 5 - 12 |
| 1.0044 | St 44-2 | 5 - 12 |
| 1.0039 | S 235JRG1+CR | 5 - 12 |
| 1.0060 | St 60-2 | 5 - 10 |
| Automatenstähle | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0718 | 9 SMnPb 28 | 5 - 12 |
| 1.0721 | 10 S 20 | 5 - 12 |
| 1.0736 | 9 SMn 36 | 5 - 12 |
| 1.0726 | 35 S 20 | 5 - 10 |
| Stahlguss | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0420 | GS-38 | 8 - 15 |
| 1.1120 | GS-20 Mn 5 | 5 - 15 |
| 1.5633 | GS-24 Ni 8 | 5 - 12 |
| 1.7379 | GS-18 CrMo 9 10 | 5 - 12 |
| Baustähle legiert | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.5415 | 15 Mo 3 | 5 - 12 |
| 1.5622 | 14 Ni 6 | 5 - 10 |
| 1.7335 | 13 CrMo 4 4 | 5 - 10 |
| 1.7715 | 14 MoV 6 3 | 5 - 10 |
Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie, dass die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und Betätigung angepasst werden müssen.
Weiterführende Informationen
- M - Metrisches ISO-Gewinde DIN 13
- Benennungen, Geometrien und Definitionen am Gewindebohrer
- Gewinde-Toleranzen des Innengewindes
- Innengewinde und Kernlochmaße
- Anschnittformen
- Vergleich inch-mm
- Oberflächenbehandlungen am Gewindeschneider
- Schnittgeschwindigkeiten und Schmierung/Kühlung
- Wissenswerte Informationen übers Gewindeschneiden
- Materialtabelle
