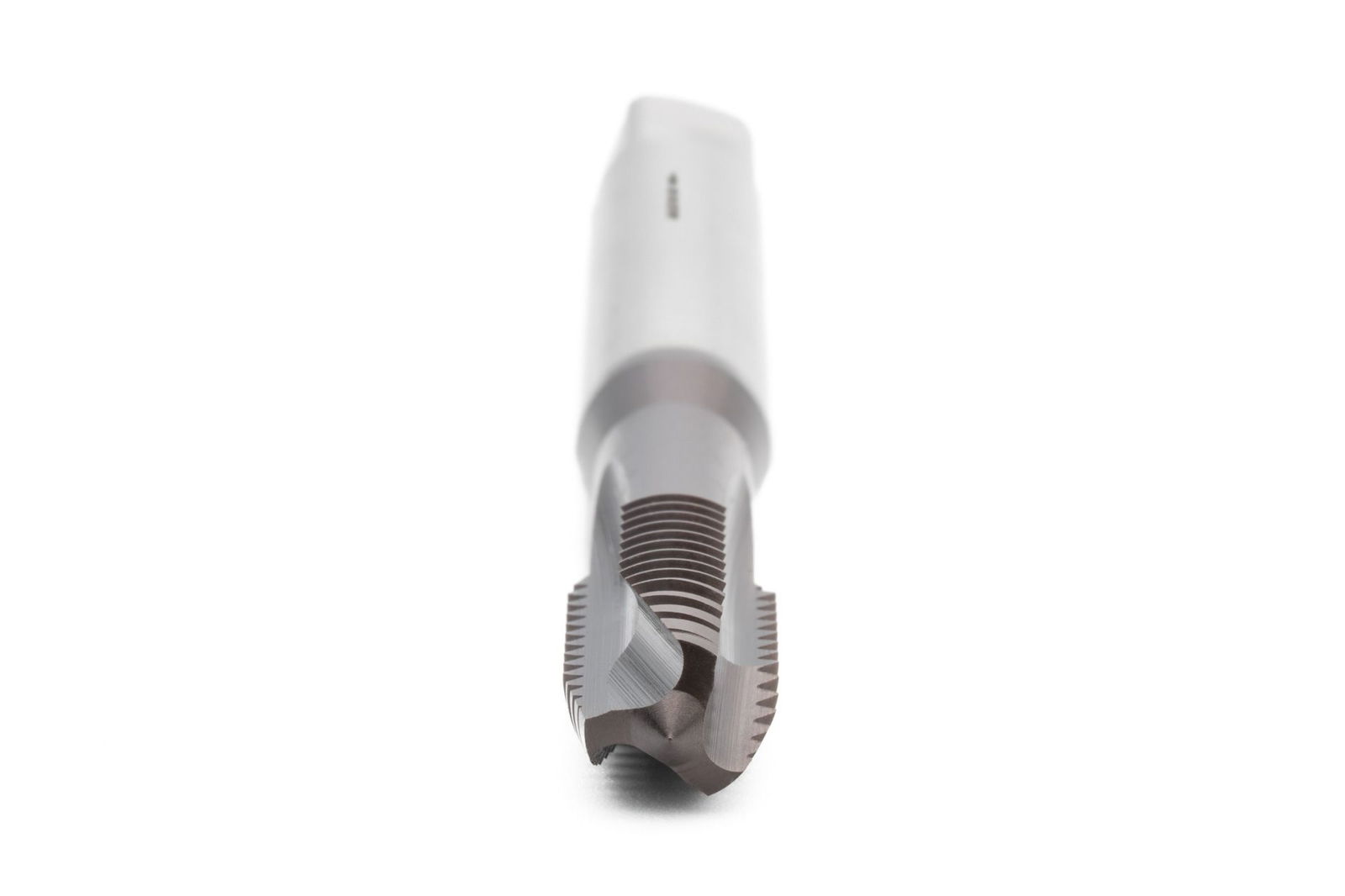

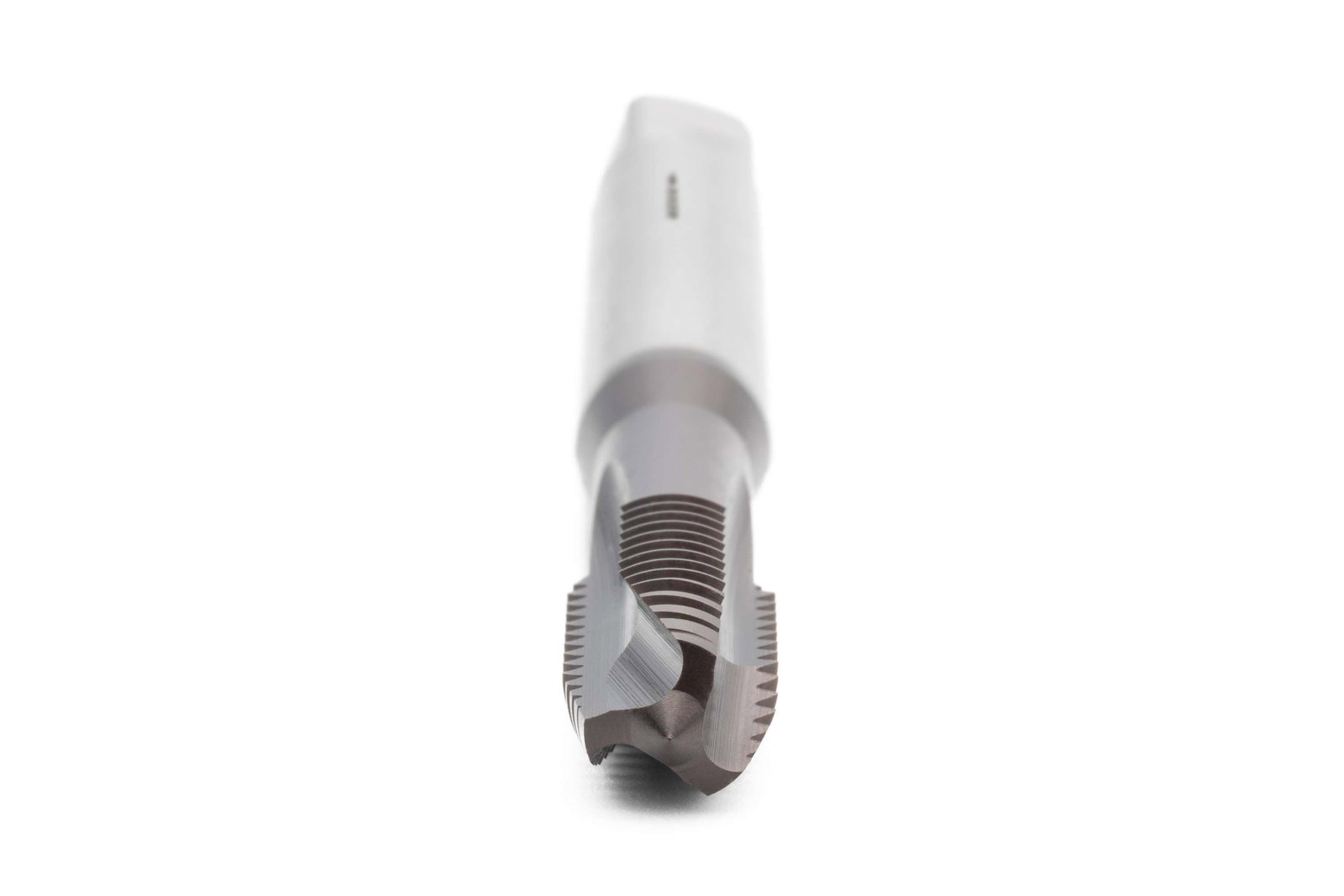

BAER HSSE-TiCN Gewindebohrer Form B - M 7 x 1,0 - DIN 371 Edelstahl
Ab Lager
BAER HSSE-TiCN Gewindebohrer Form B - M 7 x 1,0 - DIN 371 Edelstahl
- Volle Power für Edelstahl! – Dieser Bohrer frisst sich durch deine Edelstähle wie Butter und hält, was er verspricht!
- Maschinengewindebohrer aus HSSE mit TiCN-Beschichtung für maximale Verschleißfestigkeit und Langlebigkeit
- Form B mit Schälanschnitt für Löcher, die durch das Werkstück durch gehen (Durchgangslöcher), mit einer Gewindetiefe bis zu 2,5 x Durchmesser
- Speziell entwickelt für die Bearbeitung von Edelstahl und hochfesten Werkstoffen bis 1300 N/mm²
- Verstärkter Schaft nach DIN 371 – Für mehr Festigkeit bei anspruchsvollen Arbeiten
Unsere Maschinengewindebohrer sind leistungsstarke und zuverlässige Gewindeschneider für die effiziente Zerspanung in einem Arbeitsschritt mit der Maschine. Besonders in der industriellen Fertigung finden Maschinengewindebohrer ihren Einsatz. Sie können unter anderem in CNC-Maschinen, Gewindeschneidmaschinen, Akku-Bohrmaschinen und pneumatischen Gewindeschneidarmen eingesetzt werden. Da sie eine hohe Effizienz und niedrige Produktionskosten auszeichnet, werden sie häufig in der Serienproduktion verwendet. Das Gewinde wird maschinell in einem Arbeitsgang geschnitten. So lässt sich der BAER-Maschinengewindebohrer zwar im Grunde mit Einschnittgewindebohrern vergleichen, ist jedoch für den Einsatz mit der Maschine ausgelegt.
Der Gewindebohrer hat einen verstärkten Schaft nach DIN 371. Das heißt, dass der Schaftdurchmesser größer ist, als das Gewinde selbst. Dadurch läuft der Gewindebohrer stabiler. Es begrenzt jedoch die Gewindelänge die damit geschnitten werden kann. Er kann für Durchgangslöcher verwendet werden, da der lange Anschnitt, die gerade Nutenform und der Schälanschnitt dafür sorgen, dass der Span nach vorne aus der Bohrung transportiert wird.
Jeder Werkstoff zeigt ein individuelles Spanverhalten. Deshalb müssen Gewindebohrer die richtigen Spanwinkel besitzen und – für noch bessere Ergebnisse – eine besonders behandelte Oberfläche haben. Nur so erfolgt ein guter Spantransport und es entsteht ein lehrenhaltiges Gewinde.
Die hohe Qualität des kobaltlegierte HSSE Stahls, den wir verwenden, sorgt dafür, dass unsere Werkzeuge äußerst langlebig und robust sind. Durch spezielle Härteprozesse und wiederholtes Anlassen ist das Härtegefüge sehr homogen, was die ideale Basis für einen echten BAER Gewindebohrer bildet. So erhöht sich die Zähigkeit und Stabilität der Gewindebohrer, wodurch sie länger im Einsatz bleiben können.
Die TiCN-Beschichtung eignet sich besonders gut für den Einsatz mit hochfesten Stählen, abrasiven Werkstoffen und auch unterbrochenen Schnitten, da sie weniger empfindlich gegen Schlagbelastungen ist. TiN wird oft nicht ausreichen und erhöhte Anforderungen an Härte und Zähigkeit gestellt, in diesem Fall kommt TiCN zum Einsatz. Allerdings ist wegen der geringeren Hitzebeständigkeit eine stärkere Kühlung der TiCN-beschichteten Werkzeuge wichtig.
Baumasse
| Durchmesser |
7 |
|---|---|
| Nenndurchmesser in Zoll |
0,276 |
| Nenndurchmesser in mm |
7 |
| Steigung |
1,0 |
| Steigung in mm |
1 |
| Abmessung |
M 7 x 1,0 |
| Vierkant |
5,5 mm |
Eigenschaften
| Produktgruppe |
Gewindebohrer |
|---|---|
| Produktart |
Maschinengewindebohrer |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Standard |
DIN 371 |
| Material |
HSSE TiCN |
| Zugfestigkeit bei Raumtemperatur |
bis 1300 N/mm² | 41 HRC |
6 mm
Durchgangsloch bis 2,5 x D
Form B mit Schälanschnitt
4-5 Gänge
Späne werden in Schneidrichtung nach unten abgeführt
Außenkühlung und -Schmierung
HSSE TiCN
bis 1300 N/mm² | 41 HRC
ISO2/6H
Einsatzzwecke
- Edelstähle, Rostfreie Stähle, INOX, V2A, V4A
- Schwer zerspanbare Werkstoffe bis maximal 1200 N/mm²
- Legierte Vergütungsstähle, Kugelgraphitguss, Temperguss
- Aluminiumguss- und Knetlegierungen Si<5% (langspanend)
- Kupferlegierungen und Messing (langspanend)
Beispielanwendungen
- Fahrradgewinde
- Fahrrad Innenlager Gewinde
- Klemmung Vorbau und Sattel
- Kurbelkeil Gewinde
Technische Zeichnung
| D1 |
M 7 x 1.0 |
|---|---|
| D2 |
7 mm |
| L1 |
80 mm |
| L2 |
19 mm |
| Durchmesser |
7 |
| Vierkant |
5,5 mm |
Anwendung – Beispielmaterialien
| Rostfreie Stähle (ferritisch, austenitisch, martensitisch) | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.4104 | X14CrMoS17 | 10 - 12 |
| 1.4301 | X5CrNi18-10 (V2A) | 10 - 12 |
| 1.4571 | X6CrNiMoTi17-12-2 (V4A) | 10 - 12 |
| 1.4005 | X12CrS13 | 6 - 8 |
| Baustähle, Einsatzstähle | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0050 | St50-2 | 30 - 35 |
| 1.0401 | C15 | 25 - 30 |
| 1.7147 | 20MnCr5 | 30 - 35 |
| 1.5919 | 15CrNi6 | 30 - 35 |
| Legierte Stähle, Vergütungsstähle | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.8515 | 31CrMo12 | 5 - 10 |
| 1.0503 | C45 | 25 - 30 |
| 1.7218 | 25CrMo4 | 5 - 25 |
| 1.6511 | 36CrNiMo4 | 5 - 25 |
| Kugelgraphitguss, Temperguss | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| EN-JS-1030 | EN-GJS-400-15 (GGG40) | 20 - 25 |
| EN-JS-1070 | EN-GJS-700-2 (GGG70) | 20 - 25 |
| EN-JM-1010 | EN-GJMW-350-4 (GTW-35) | 20 - 25 |
| EN-JM-1140 | EN-GJMB-450-6 (GTS-45) | 20 - 25 |
| Reinaluminium, Aluminiumguss- und Knetlegierungen Si < 5% (langspanend) | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| Al99,5 | EN AW-1050 | 30 - 40 |
| AlMgSi | EN AW-6060 | 30 - 40 |
| AlZn5Mg3Cu | EN AW-7022 | 30 - 40 |
| AlMg5 | EN AC-51300 | 15 - 18 |
| Kupferlegierungen, Messing (langspanend) | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| E-Cu 57 | EN CW400A | 15 - 18 |
| CuZn37 | EN CW 508 L (Ms58) | 15 - 18 |
Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie, dass die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und Betätigung angepasst werden müssen.
