BAER HSSE-VAP Gewindebohrer Form B - M 3 x 0,5 - DIN 371 Edelstahl

Name: BAER HSSE-VAP Gewindebohrer Form B - M 3 x 0,5 - DIN 371 Edelstahl
Brand: BAER
SKU: 110405003
Price: 9.77 EUR
Availability: InStock

9,77 €

inkl. MwSt. zzgl. Versandkosten

Kostenloser Versand ab 39€ (innerhalb Deutschlands)

Ab Lager

Versand am gleichen Tag bei Bestellung bis 13:50 Uhr (Montag-Freitag).

Expressversand möglich

PDF Angebot erstellen

PDF Angebot für diesen Artikel erstellen Tipp: Legen Sie mehrere Artikel in den Warenkorb und fordern Sie dort das Angebot an. Eingeloggte Benutzer erhalten ein individualisiertes Angebot.

Artikel-Nr. 110405003

EAN 4058462011719

Produktinformationen

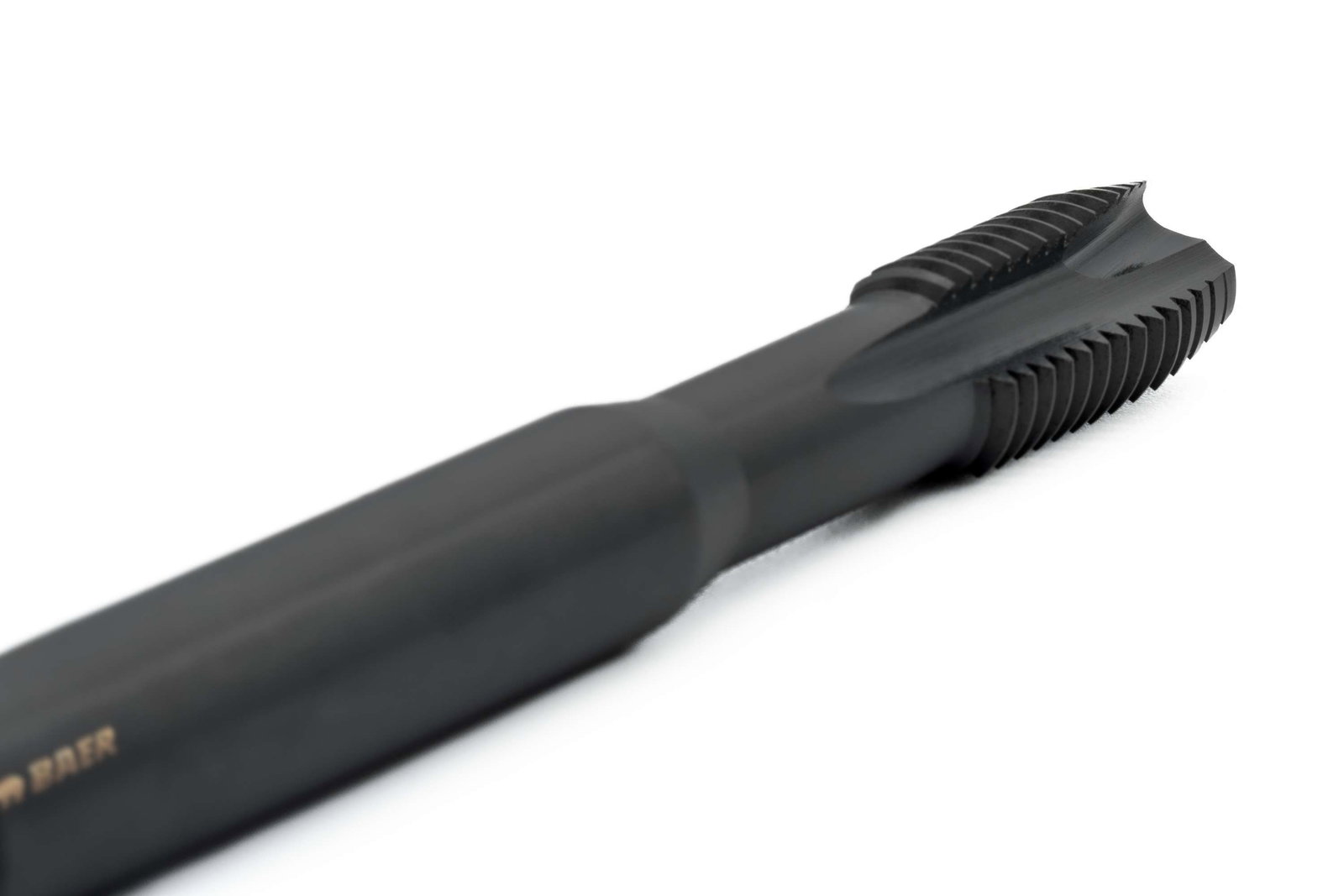

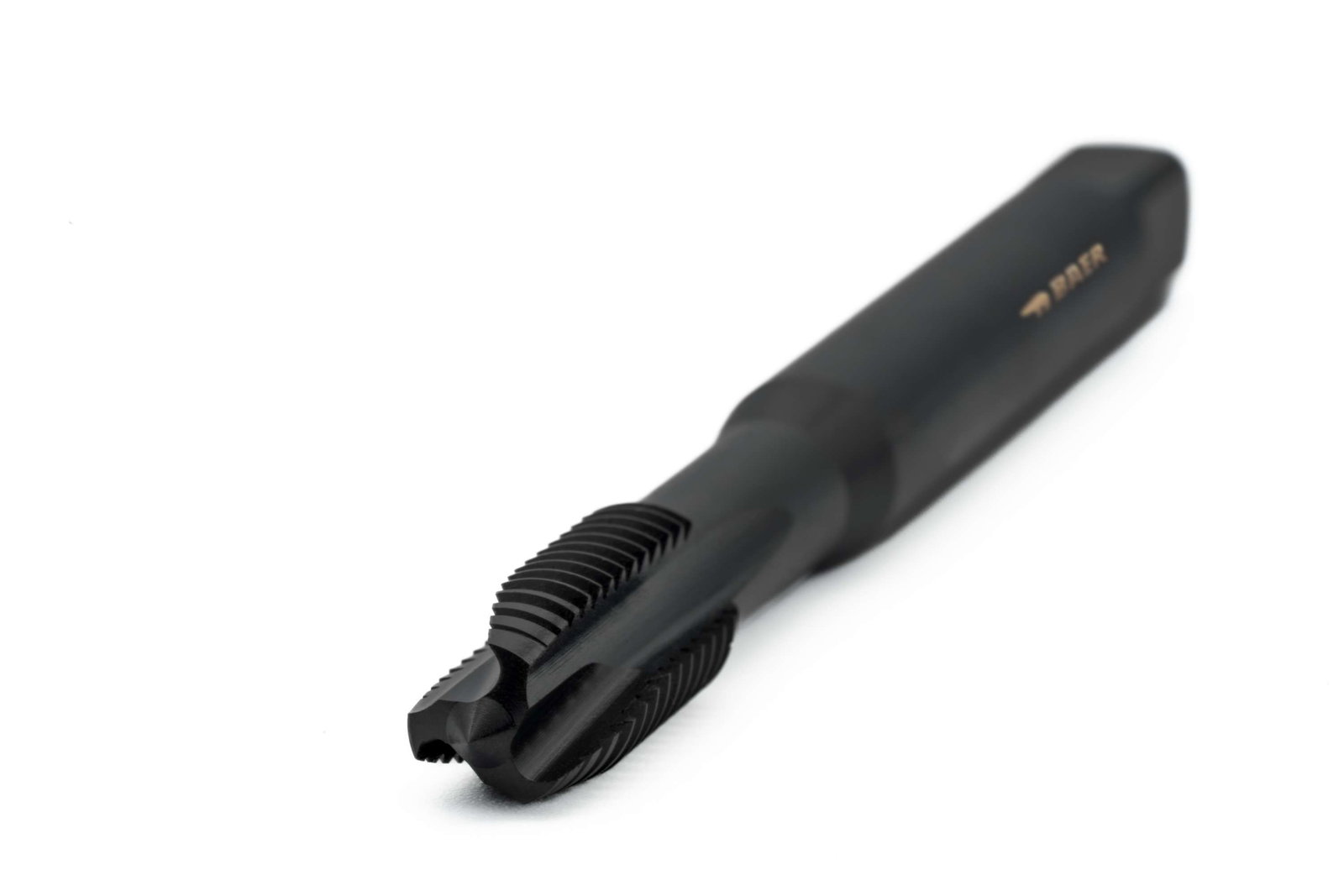

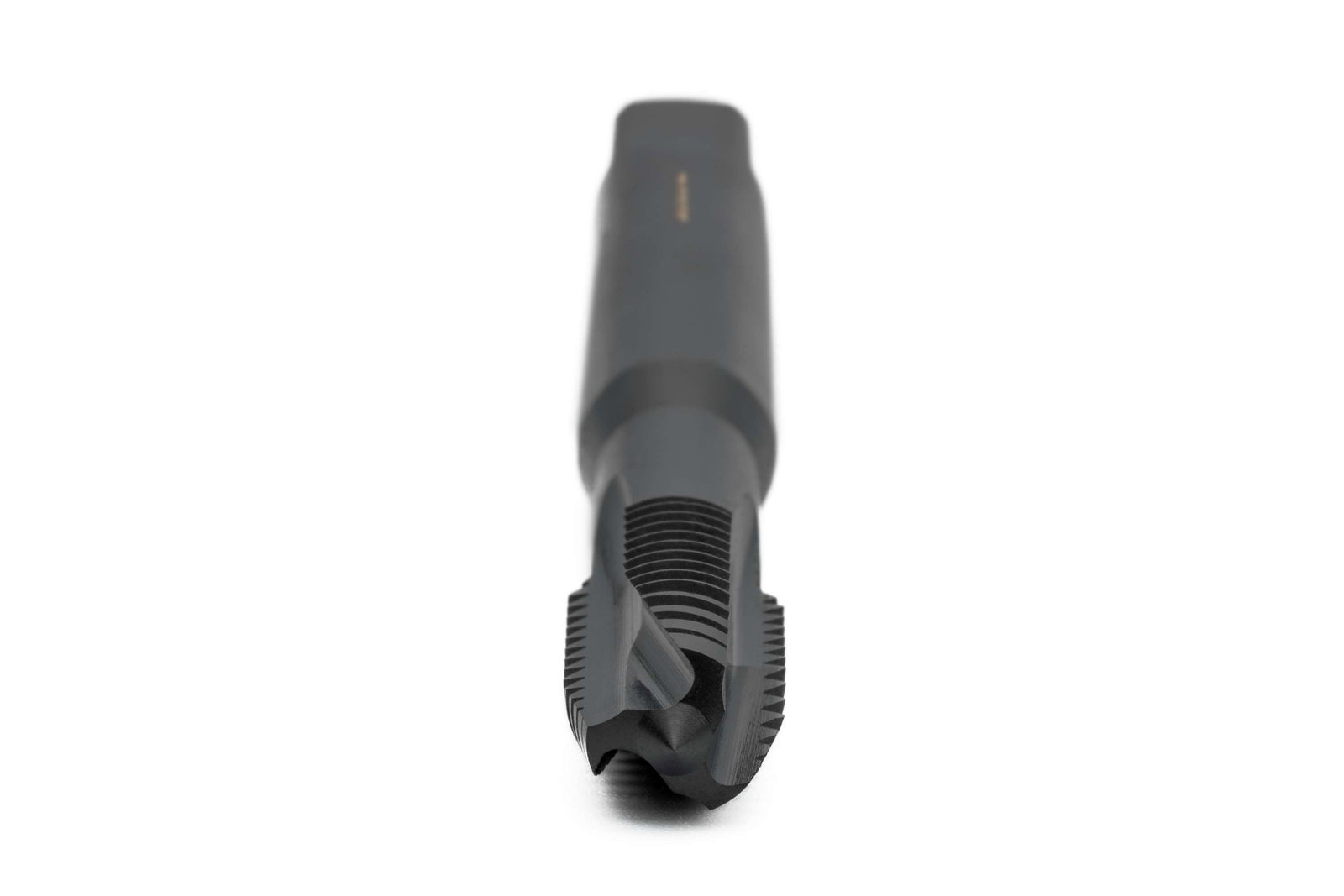

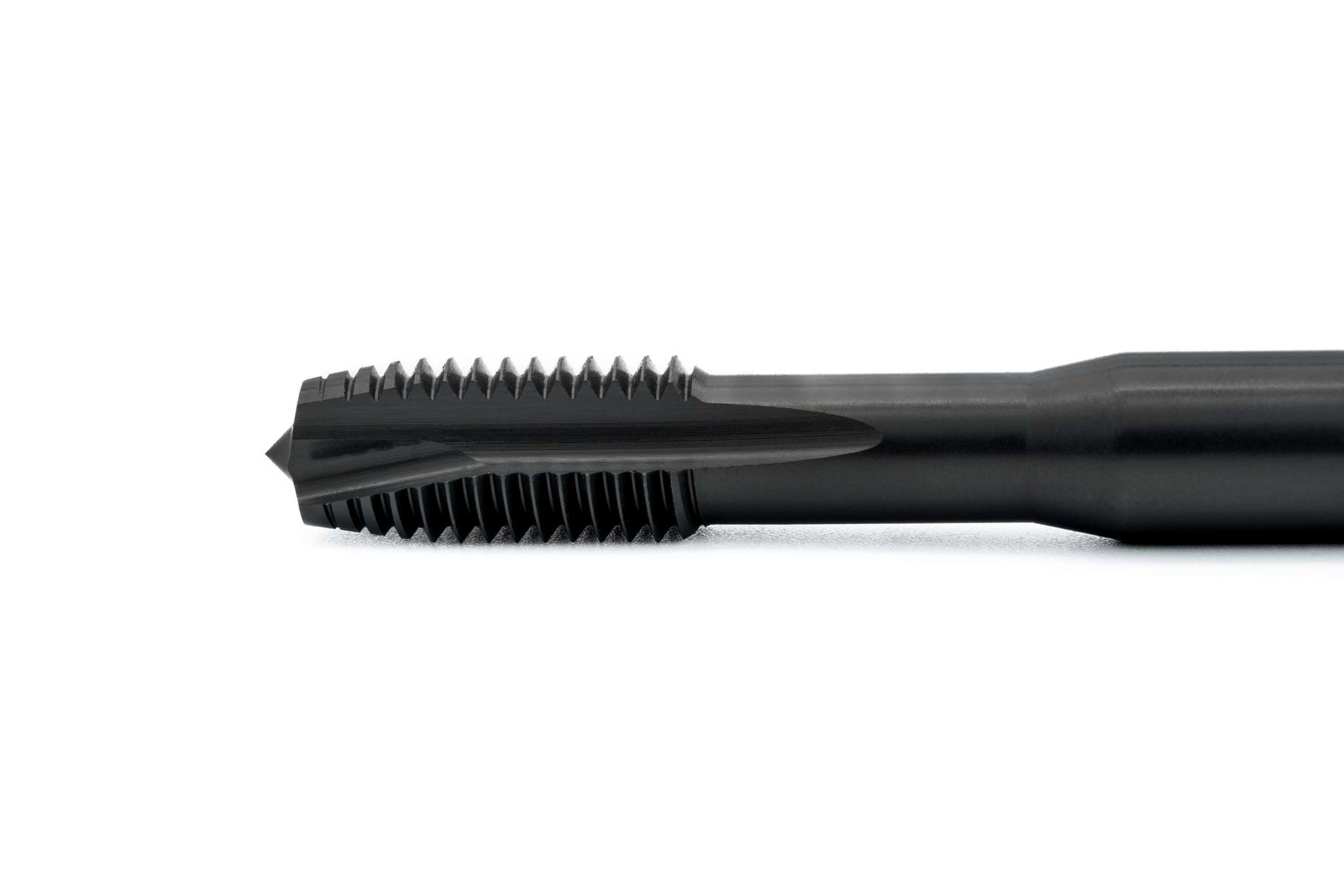

BAER HSSE-VAP Gewindebohrer Form B - M 3 x 0,5 - DIN 371 Edelstahl

Volle Power für Edelstahl! – Dieser Bohrer frisst sich durch deine Edelstähle wie Butter und hält, was er verspricht!
Maschinengewindebohrer aus hochlegiertem HSSE-Stahl mit vaporisierter Oberfläche für reduzierte Reibung
Form B mit Schälanschnitt für Löcher, die durch das Werkstück durch gehen (Durchgangslöcher), mit einer Gewindetiefe bis zu 3 x Durchmesser
Speziell entwickelt für die Bearbeitung von Edelstahl und hochfesten Werkstoffen bis 900 N/mm²
Verstärkter Schaft nach DIN 371 – Für mehr Festigkeit bei anspruchsvollen Arbeiten

Unsere Maschinengewindebohrer sind leistungsstarke und zuverlässige Gewindeschneider für die effiziente Zerspanung in einem Arbeitsschritt mit der Maschine. Besonders in der industriellen Fertigung finden Maschinengewindebohrer ihren Einsatz. Sie können unter anderem in CNC-Maschinen, Gewindeschneidmaschinen, Akku-Bohrmaschinen und pneumatischen Gewindeschneidarmen eingesetzt werden. Da sie eine hohe Effizienz und niedrige Produktionskosten auszeichnet, werden sie häufig in der Serienproduktion verwendet. Das Gewinde wird maschinell in einem Arbeitsgang geschnitten. So lässt sich der BAER-Maschinengewindebohrer zwar im Grunde mit Einschnittgewindebohrern vergleichen, ist jedoch für den Einsatz mit der Maschine ausgelegt.
Der Gewindebohrer hat einen verstärkten Schaft nach DIN 371. Das heißt, dass der Schaftdurchmesser größer ist, als das Gewinde selbst. Dadurch läuft der Gewindebohrer stabiler. Es begrenzt jedoch die Gewindelänge die damit geschnitten werden kann. Er kann für Durchgangslöcher verwendet werden, da der lange Anschnitt, die gerade Nutenform und der Schälanschnitt dafür sorgen, dass der Span nach vorne aus der Bohrung transportiert wird.
Jeder Werkstoff zeigt ein individuelles Spanverhalten. Deshalb müssen Gewindebohrer die richtigen Spanwinkel besitzen und – für noch bessere Ergebnisse – eine besonders behandelte Oberfläche haben. Nur so erfolgt ein guter Spantransport und es entsteht ein lehrenhaltiges Gewinde.
Die hohe Qualität des kobaltlegierte HSSE Stahls, den wir verwenden, sorgt dafür, dass unsere Werkzeuge äußerst langlebig und robust sind. Durch spezielle Härteprozesse und wiederholtes Anlassen ist das Härtegefüge sehr homogen, was die ideale Basis für einen echten BAER Gewindebohrer bildet. So erhöht sich die Zähigkeit und Stabilität der Gewindebohrer, wodurch sie länger im Einsatz bleiben können.
Die oxidierte Oberfläche (Vaporisierung) reduziert den Gleitwiderstand und die direkte Reibung zwischen Gewindeschneider und Werkstück und sorgt somit für einen konstanten Schmierfilm. Dadurch werden Aufbauschneiden und Kaltaufschweißungen, also Anhaftungen von Spanteilchen verhindert. Die oxidierte Oberfläche wird nur für das Zerspanen von Eisenwerkstoffen.

Baumasse

Durchmesser	3
Nenndurchmesser in Zoll	0,118
Nenndurchmesser in mm	3
Steigung	0,5
Steigung in mm	0,5
Abmessung	M 3 x 0,5
Vierkant	2,7 mm

Eigenschaften

Produktgruppe	Gewindebohrer
Produktart	Maschinengewindebohrer
Gewindenorm	M: Metrisches ISO-Regelgewinde nach DIN 13
Toleranz	ISO2/6H
Richtung	Rechts
Standard	DIN 371
Material	HSSE VAP
Zugfestigkeit bei Raumtemperatur	bis 900 N/mm² \| 27,1 HRC

Kernloch
2,5 mm

Schematische Darstellung von Bild Lochtyp

Lochtyp
Durchgangsloch bis 3 x D

Form / Geometrie
Form B mit Schälanschnitt

Schematische Darstellung von Bild Anschnitt

Anschnitt
4-5 Gänge

Schematische Darstellung von Bild Spanabfuhr

Spanabfuhr
Späne werden in Schneidrichtung nach unten abgeführt

Schematische Darstellung von Bild Kühlung

Kühlung
Außenkühlung und -Schmierung

Schematische Darstellung von Bild Material

Material
HSSE VAP

Schematische Darstellung von Bild Zugfestigkeit

Zugfestigkeit bei Raumtemperatur
bis 900 N/mm² | 27,1 HRC

Toleranz
ISO2/6H

Einsatzzwecke

Edelstähle, Rostfreie Stähle, INOX, V2A, V4A
Stähle bis maximal 900 N/mm²
Kupferlegierungen und Messing (langspanend)

Technische Zeichnung

D1	M 3 x 0,5
D2	3,5 mm
L1	56 mm
L2	10 mm
Durchmesser	3
Vierkant	2,7 mm

Anwendung – Beispielmaterialien

Rostfreie Stähle (ferritisch, austenitisch, martensitisch)		Schnittgeschwindigkeit v_c in m/min
1.4104	X14CrMoS17	5 - 12
1.4301	X5CrNi18-10 (V2A)	5 - 12
1.4571	X6CrNiMoTi17-12-2 (V4A)	5 - 12
1.4005	X12CrS13	5 - 12

Baustähle, Einsatzstähle		Schnittgeschwindigkeit v_c in m/min
1.0050	St50-2	6 - 15
1.0401	C15	6 - 15
1.7147	20MnCr5	6 - 15
1.5919	15CrNi6	6 - 15

Legierte Stähle, Vergütungsstähle		Schnittgeschwindigkeit v_c in m/min
1.8515	31CrMo12	5 - 10
1.0503	C45	6 - 15
1.7218	25CrMo4	6 - 15
1.6511	36CrNiMo4	6 - 15

Kupferlegierungen, Messing (langspanend)		Schnittgeschwindigkeit v_c in m/min
E-Cu 57	EN CW400A	10 - 20
CuZn37	EN CW 508 L (Ms58)	10 - 20

Schnittgeschwindigkeit v_c [m/min] = (Außendurchmesser * π * Drehzahl) / 1000

Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)

Vorschubprogrammierung [mm/min] = Drehzahl * Steigung

Bitte beachten Sie, dass die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und Betätigung angepasst werden müssen.
