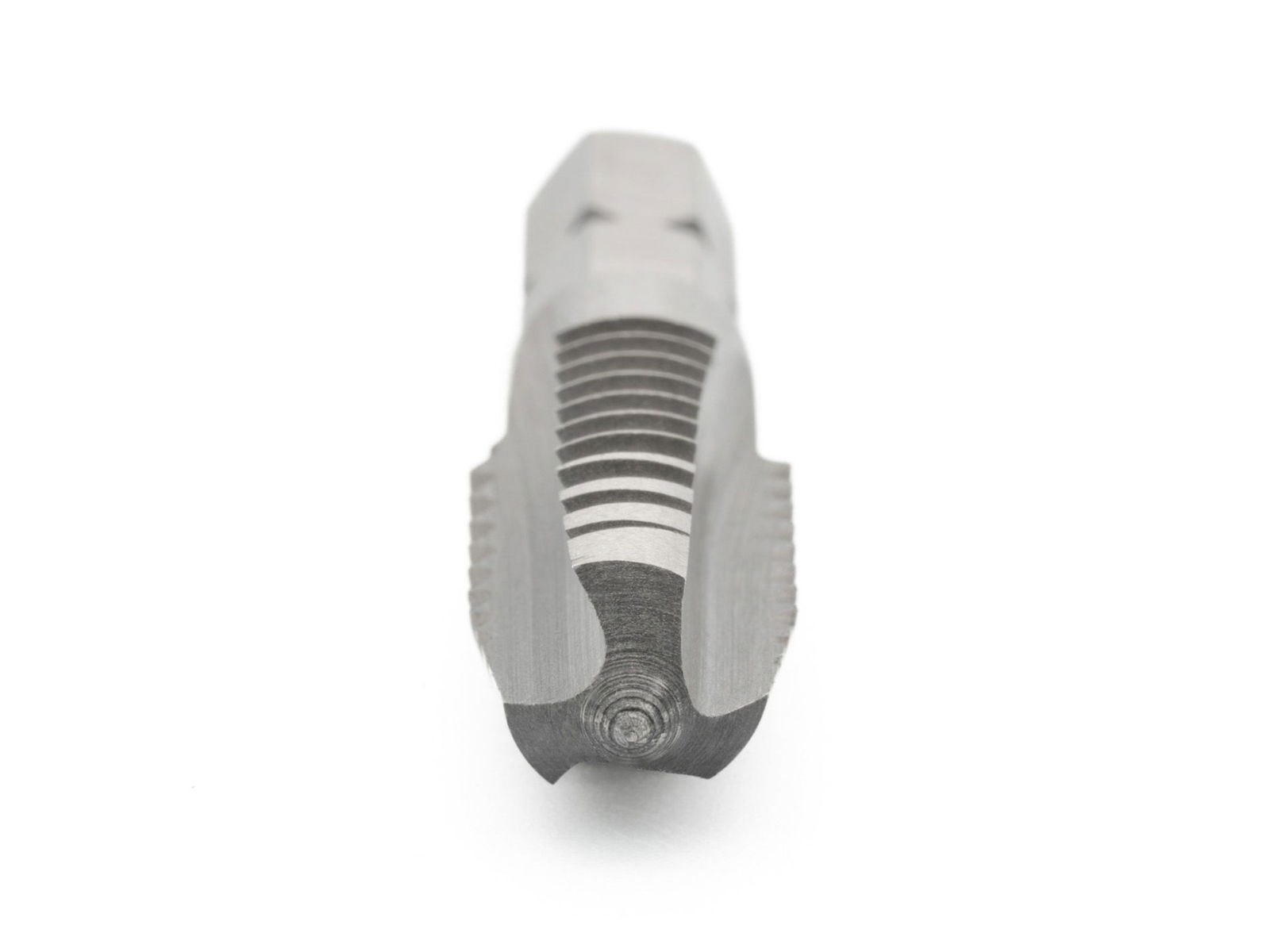

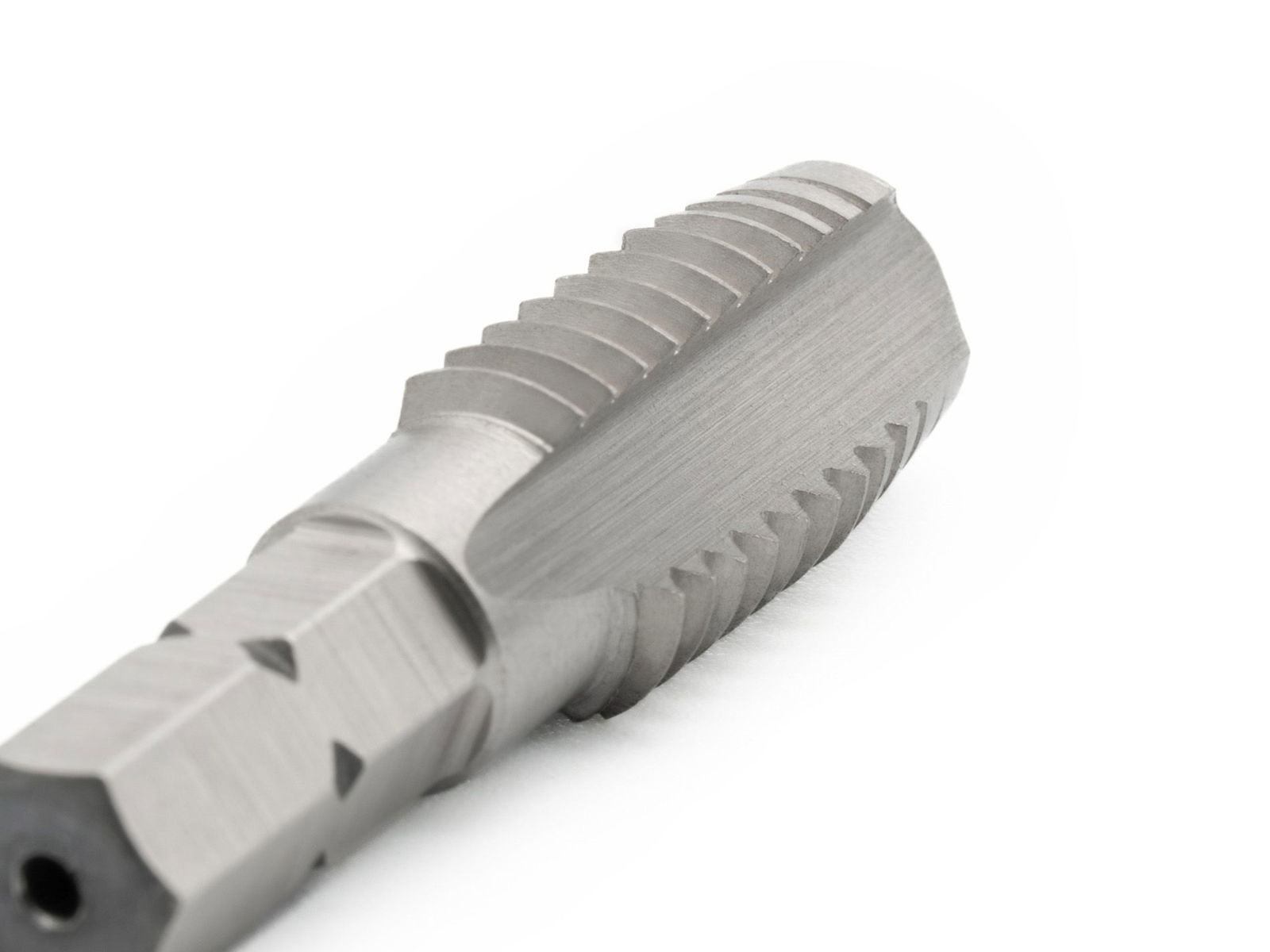

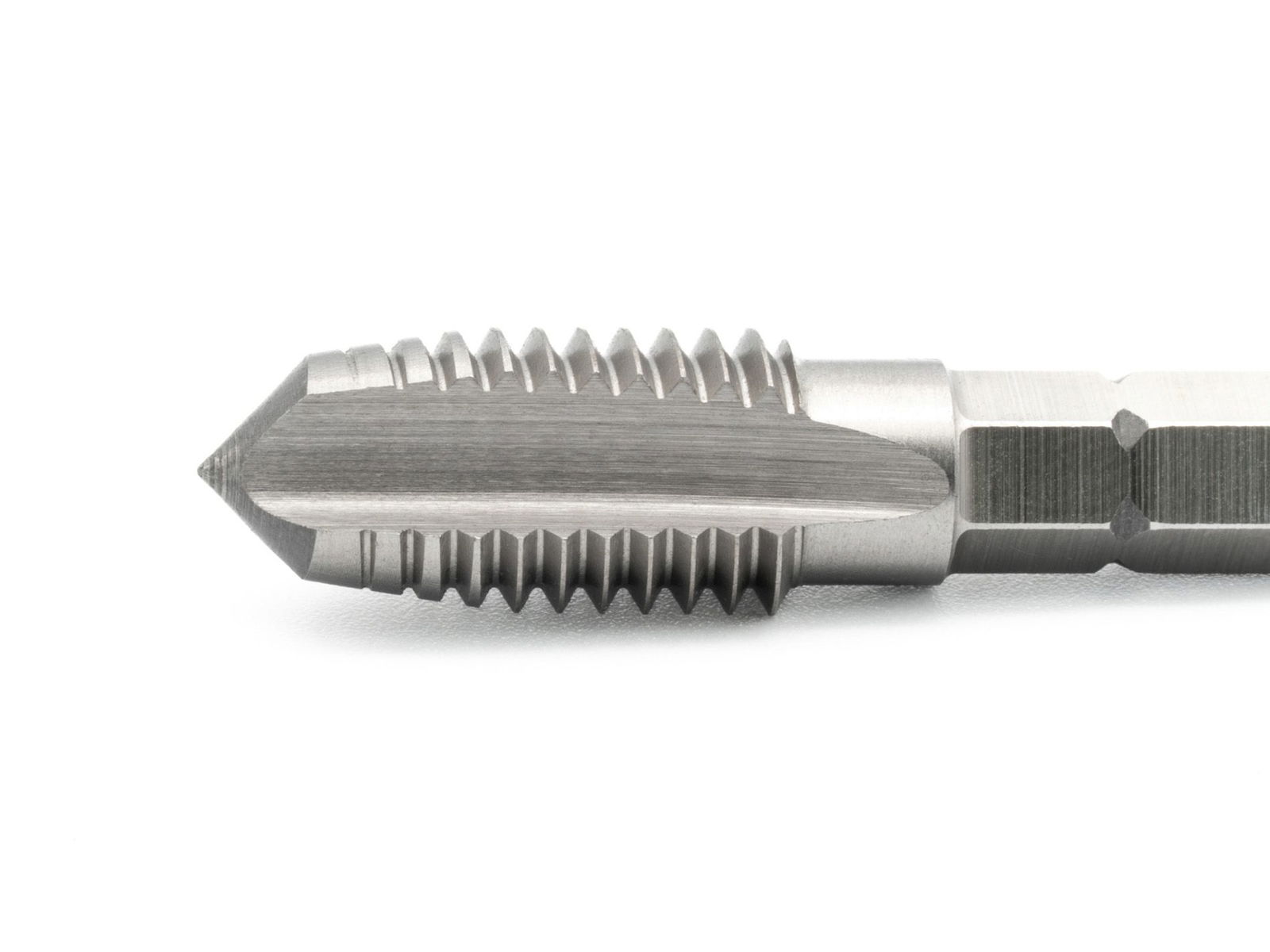

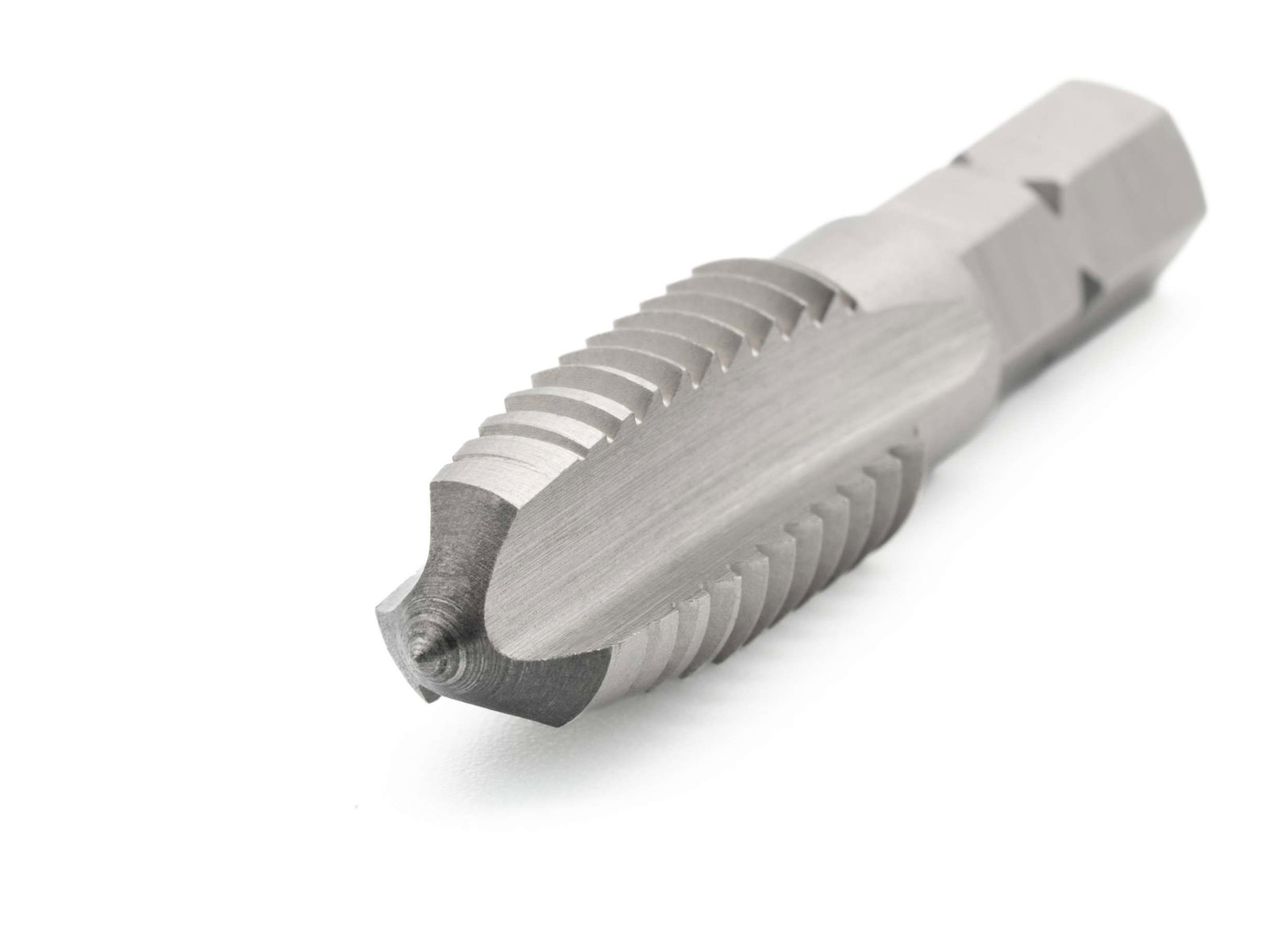

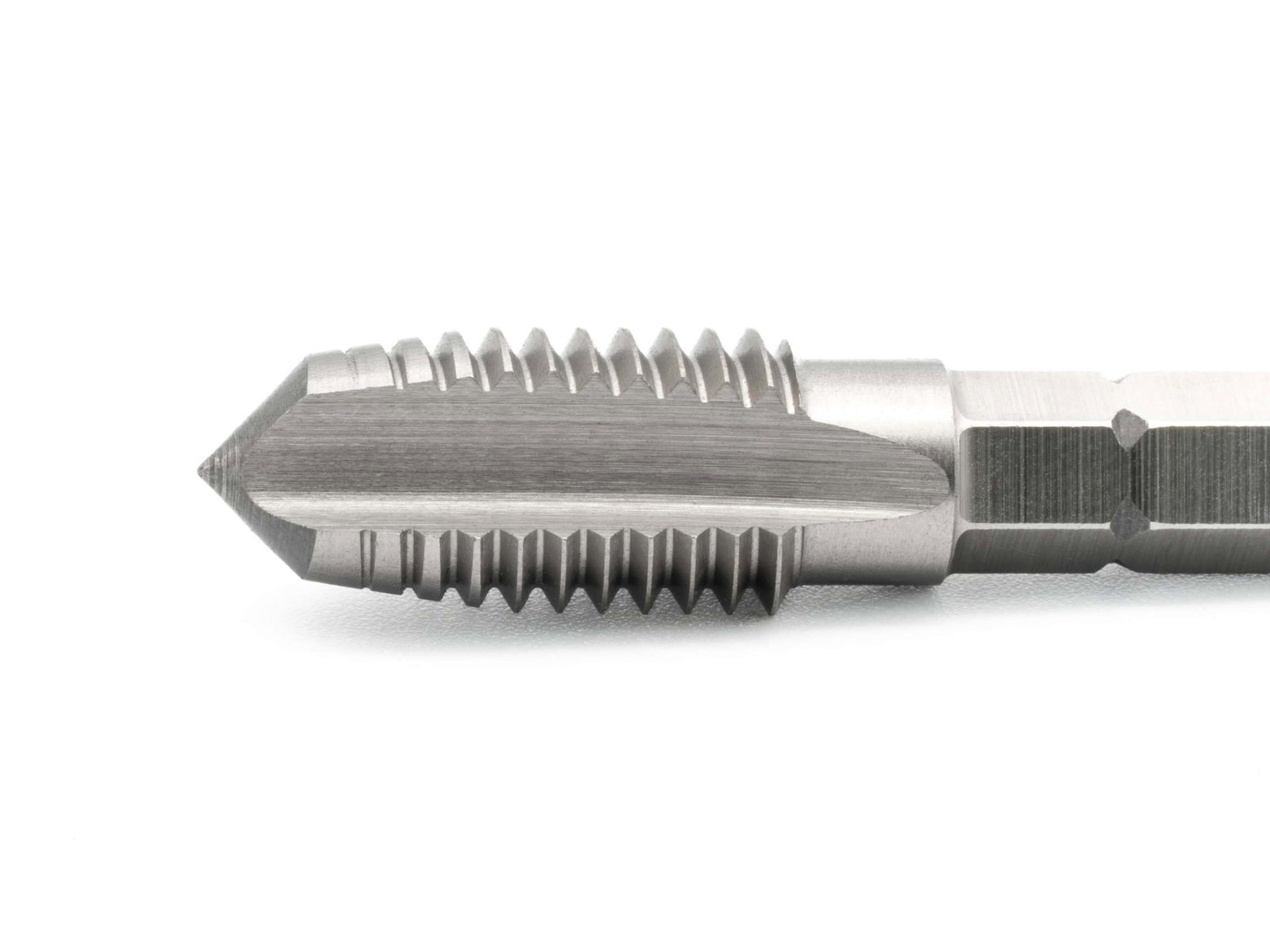

BAER HSSG Bit-Gewindebohrer M 3,5 x 0,6
BAER HSSG Bit-Gewindebohrer M 3,5 x 0,6
BAER Bit-Gewindebohrer sind für das Gewindeschneiden mit Akku-Bohrschraubern und Handbohrmaschinen mit Rechts- und Linkslauf konzipiert. Sie eignen sich aber auch für das Gewindeschneiden von Hand und auf stationären Bohrmaschinen. Ihr Akku-Bohrschrauber sollte mindestens eine Leistung von 7,5 Volt erbringen. Achten Sie darauf, daß Werkzeugachse und Lochachse genau fluchten und verwenden Sie ein geeignetes Schneidöl. Für das Gewindeschneiden mit Akku-Bohrschraubern und Handbohrmaschinen empfehlen wir niedrigste Umdrehungseinstellungen (0 - 450 U/min.) und maximale Einstellung beim Drehmoment.
Baumasse
Durchmesser |
3,5 |
---|---|
Nenndurchmesser in Zoll |
0,138 |
Nenndurchmesser in mm |
3,5 |
Steigung |
0,6 |
Steigung in mm |
0,6 |
Abmessung |
M 3,5 x 0,6 |
Eigenschaften
Produktgruppe |
Gewindebohrer |
---|---|
Produktart |
Bit-Gewindebohrer/Kombi-Bit-Gewindebohrer |
Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
Toleranz |
ISO2/6H |
Richtung |
Rechts |
Standard |
Werksnorm |
Material |
HSSG blank |
Zugfestigkeit bei Raumtemperatur |
bis 900 N/mm² | 27,1 HRC |
2,9 mm
Durchgangs- und Sackloch bis 2 x D
Form D gerade genutet
3,5-5 Gänge
Findet kaum statt. Späne bleiben in Nuten.
Außenkühlung und -Schmierung
HSSG blank
bis 900 N/mm² | 27,1 HRC
ISO2/6H
Einsatzzwecke
Stahl, NE-Metalle und Kunststoffe bis 600 N/mm² Zugfestigkeit
Technische Zeichnung
D1 |
M 3.5 x 0.6 |
---|---|
L1 |
34 mm |
L2 |
11 mm |
Durchmesser |
3,5 |
