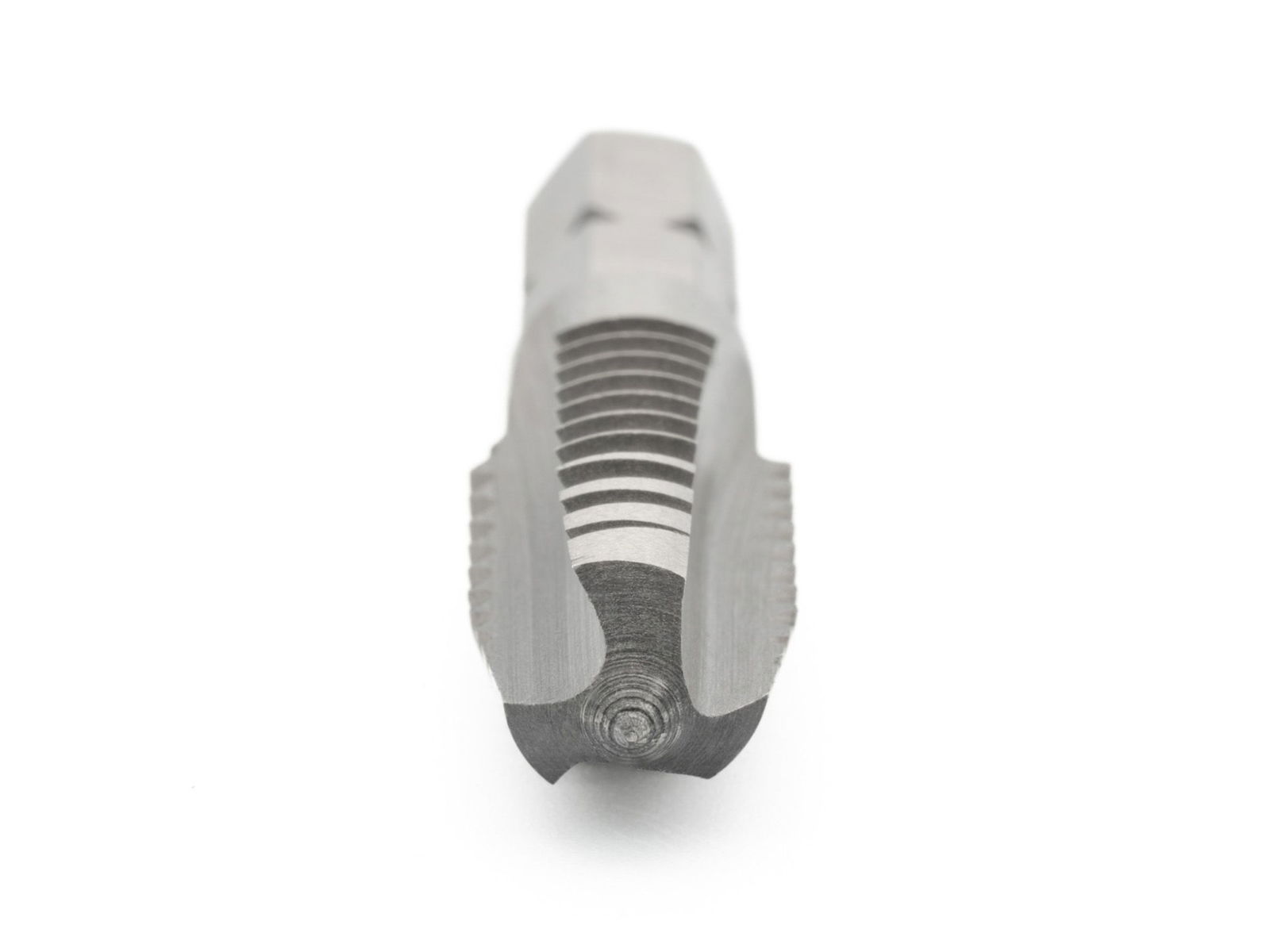

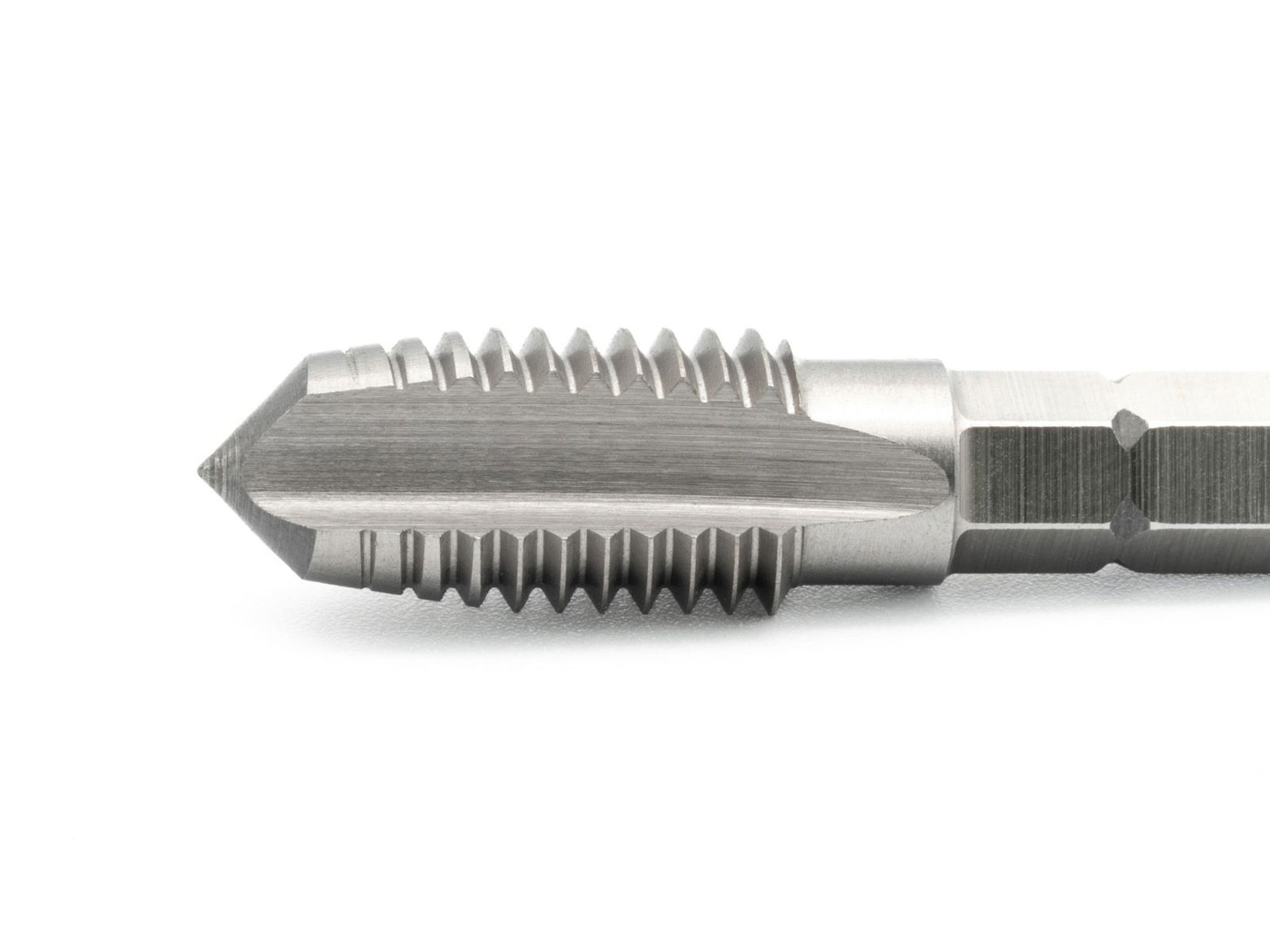

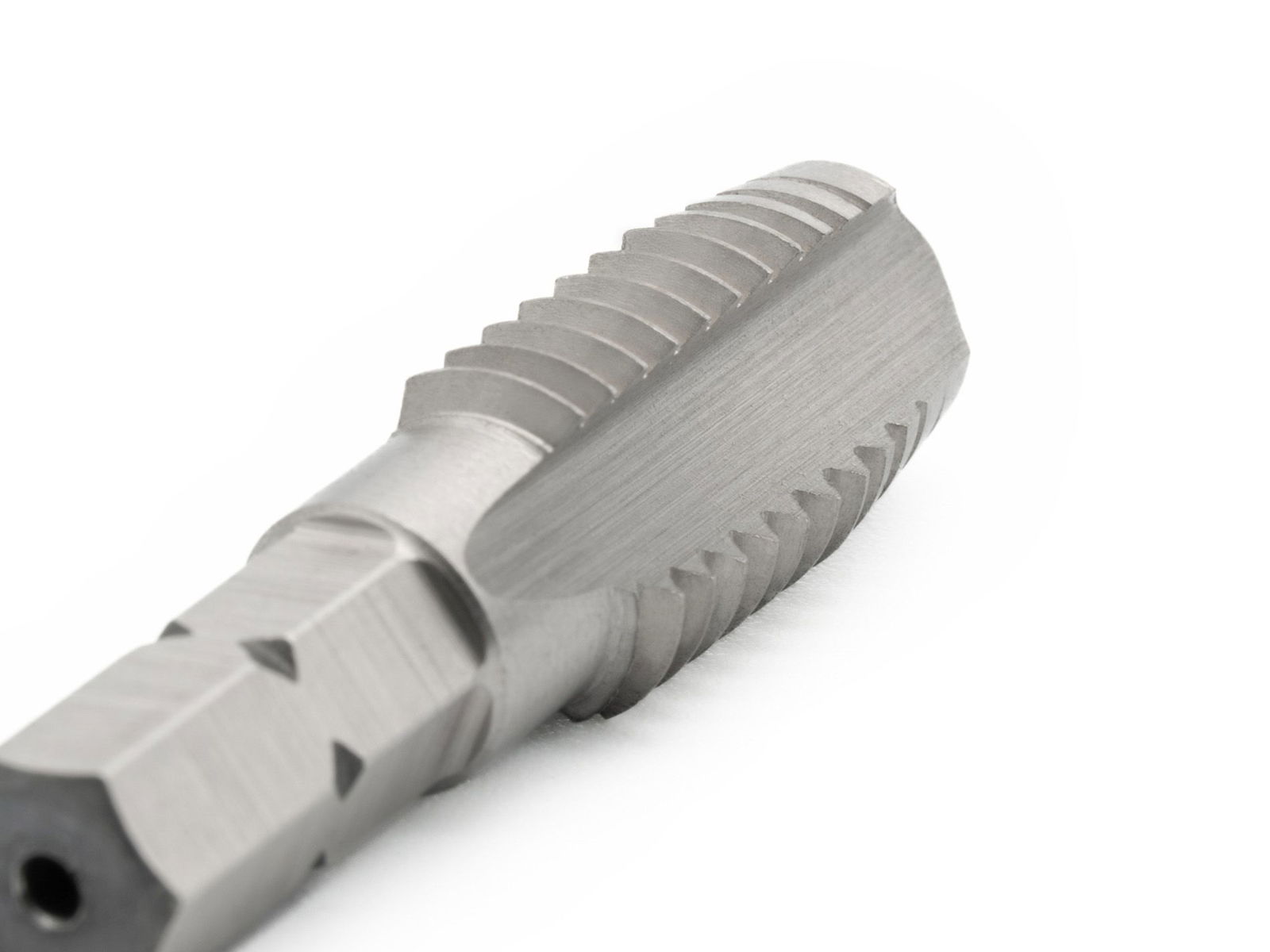

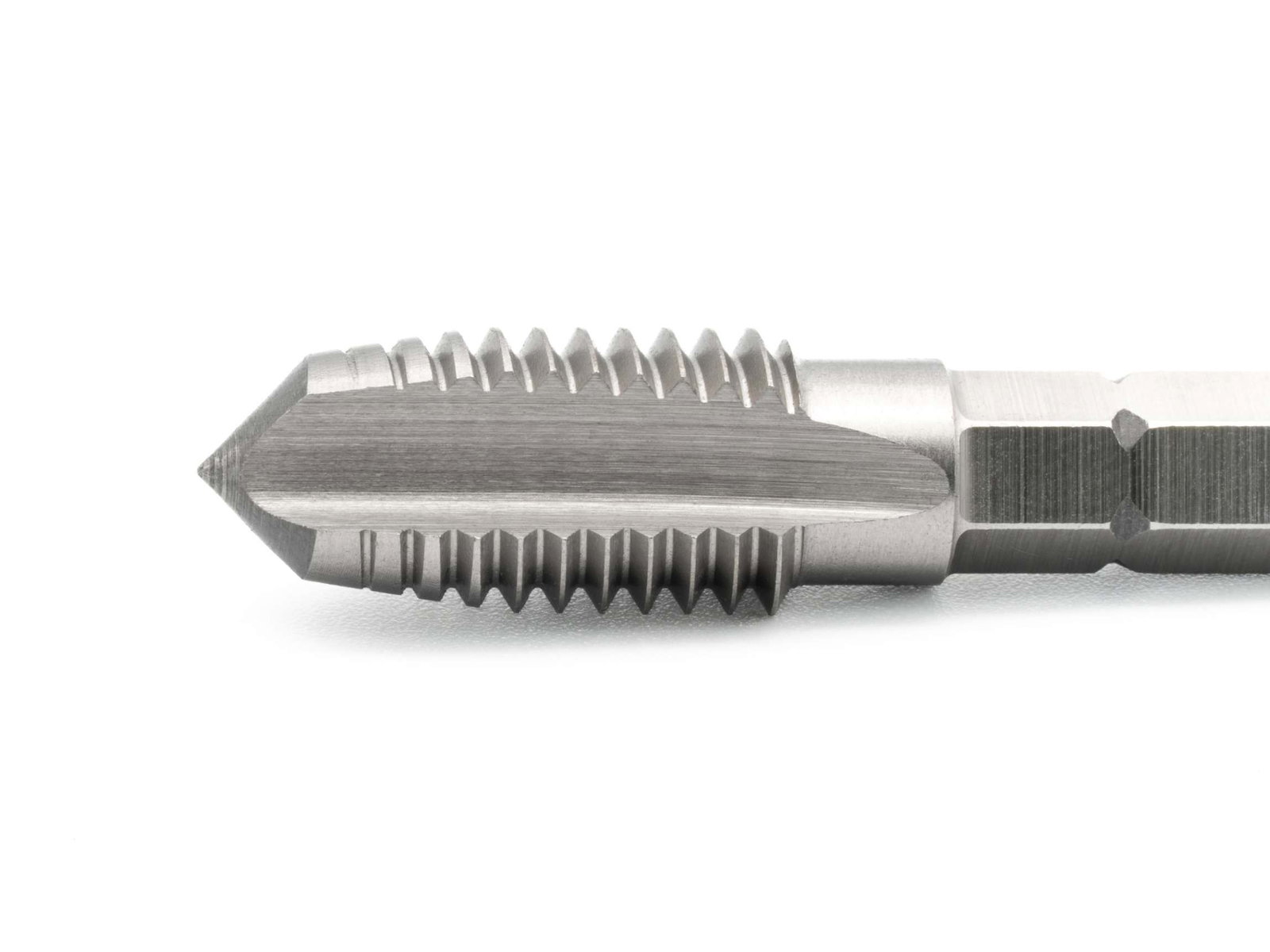

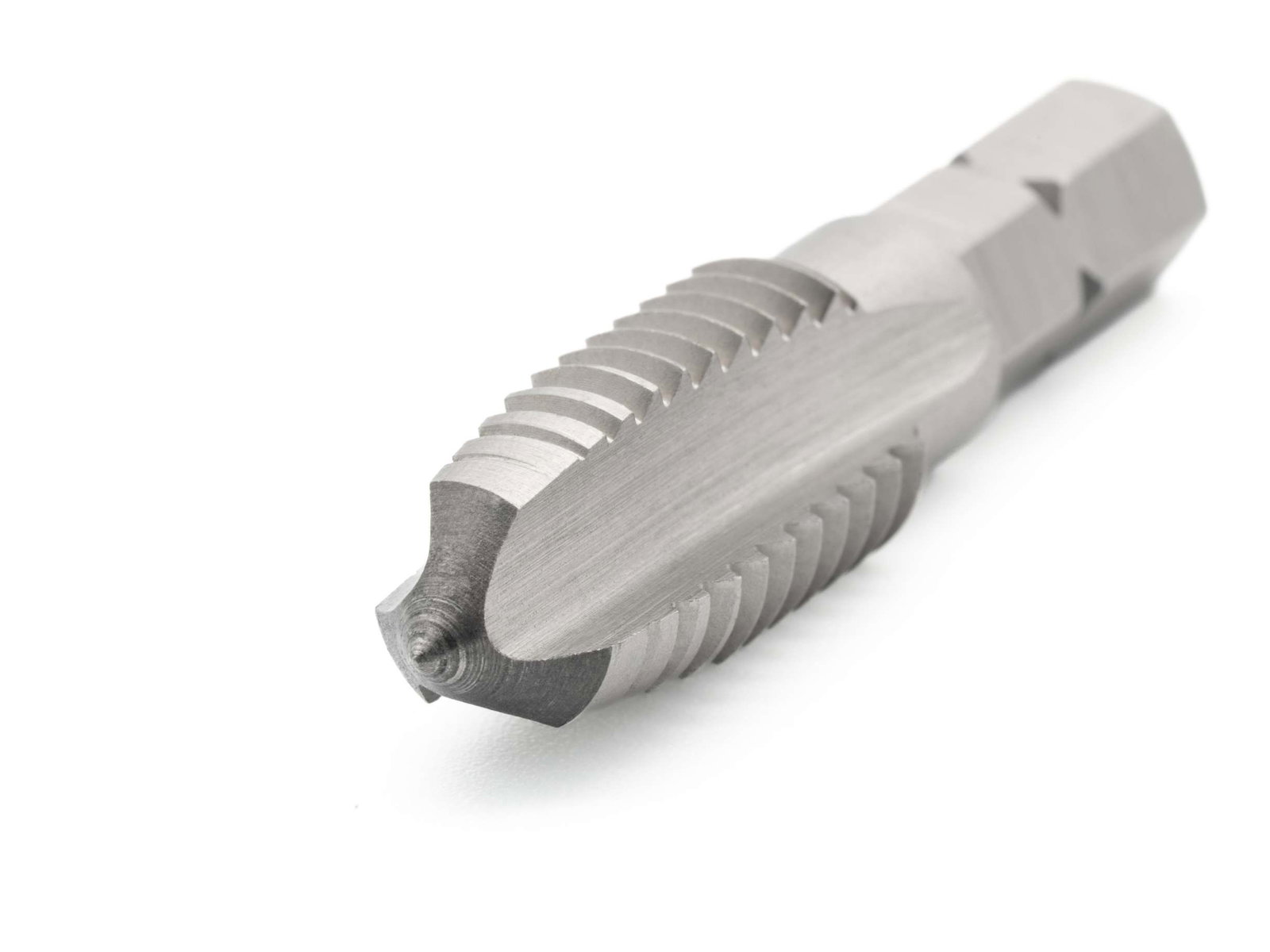

BAER HSSG Bit-Gewindebohrer M 5 x 0,8
Ab Lager
BAER HSSG Bit-Gewindebohrer M 5 x 0,8
- Klein und kraftvoll – Der perfekte Gewindebohrer für den Akkuschrauber!
- HSS Gewindebohrer mit 1/4 Bit Schaft für Akkuschrauber
- Form D mit geraden Nuten für Löcher, die durch das Werkstück durch gehen (Durchgangslöcher), oder solche, die im Werkstück enden (Sacklöcher), mit einer Gewindetiefe bis zu 2 x Durchmesser
- Geeignet für die Bearbeitung von gut zerspanbaren Materialien wie unlegierte und niedriglegierte Stähle bis 900 N/mm².
- Schaft mit reduziertem Durchmesser – Schaftdurchmesser ist kleiner als das Gewinde für präzises Arbeiten
BAER Bit-Gewindebohrer sind für das Gewindeschneiden mit Akku-Bohrschraubern und Handbohrmaschinen mit Rechts- und Linkslauf konzipiert. Sie eignen sich aber auch für das Gewindeschneiden von Hand und auf stationären Bohrmaschinen. Ihr Akku-Bohrschrauber sollte mindestens eine Leistung von 7,5 Volt erbringen. Achten Sie darauf, daß Werkzeugachse und Lochachse genau fluchten und verwenden Sie ein geeignetes Schneidöl. Für das Gewindeschneiden mit Akku-Bohrschraubern und Handbohrmaschinen empfehlen wir niedrigste Umdrehungseinstellungen (0 - 450 U/min.) und maximale Einstellung beim Drehmoment.
Baumasse
| Durchmesser |
5 |
|---|---|
| Nenndurchmesser in Zoll |
0,197 |
| Nenndurchmesser in mm |
5 |
| Steigung |
0,8 |
| Steigung in mm |
0,8 |
| Abmessung |
M 5 x 0,8 |
Eigenschaften
| Produktgruppe |
Gewindebohrer |
|---|---|
| Produktart |
Bit-Gewindebohrer/Kombi-Bit-Gewindebohrer |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Standard |
Werksnorm |
| Material |
HSSG blank |
| Zugfestigkeit bei Raumtemperatur |
bis 900 N/mm² | 27,1 HRC |
4,2 mm
Durchgangs- und Sackloch bis 2 x D
Form D gerade genutet
3,5-5 Gänge
Findet kaum statt. Späne bleiben in Nuten.
Außenkühlung und -Schmierung
HSSG blank
bis 900 N/mm² | 27,1 HRC
ISO2/6H
Einsatzzwecke
Stahl, NE-Metalle und Kunststoffe bis 600 N/mm² Zugfestigkeit
Beispielanwendungen
- Fahrradgewinde M5 für Seilklemmung
Technische Zeichnung
| D1 |
M 5 x 0,8 |
|---|---|
| L1 |
36 mm |
| L2 |
15 mm |
| Durchmesser |
5 |
