BAER HSSG Handgewindebohrer 3-tlg. Satz M 1,4 x 0,3
Ab Lager

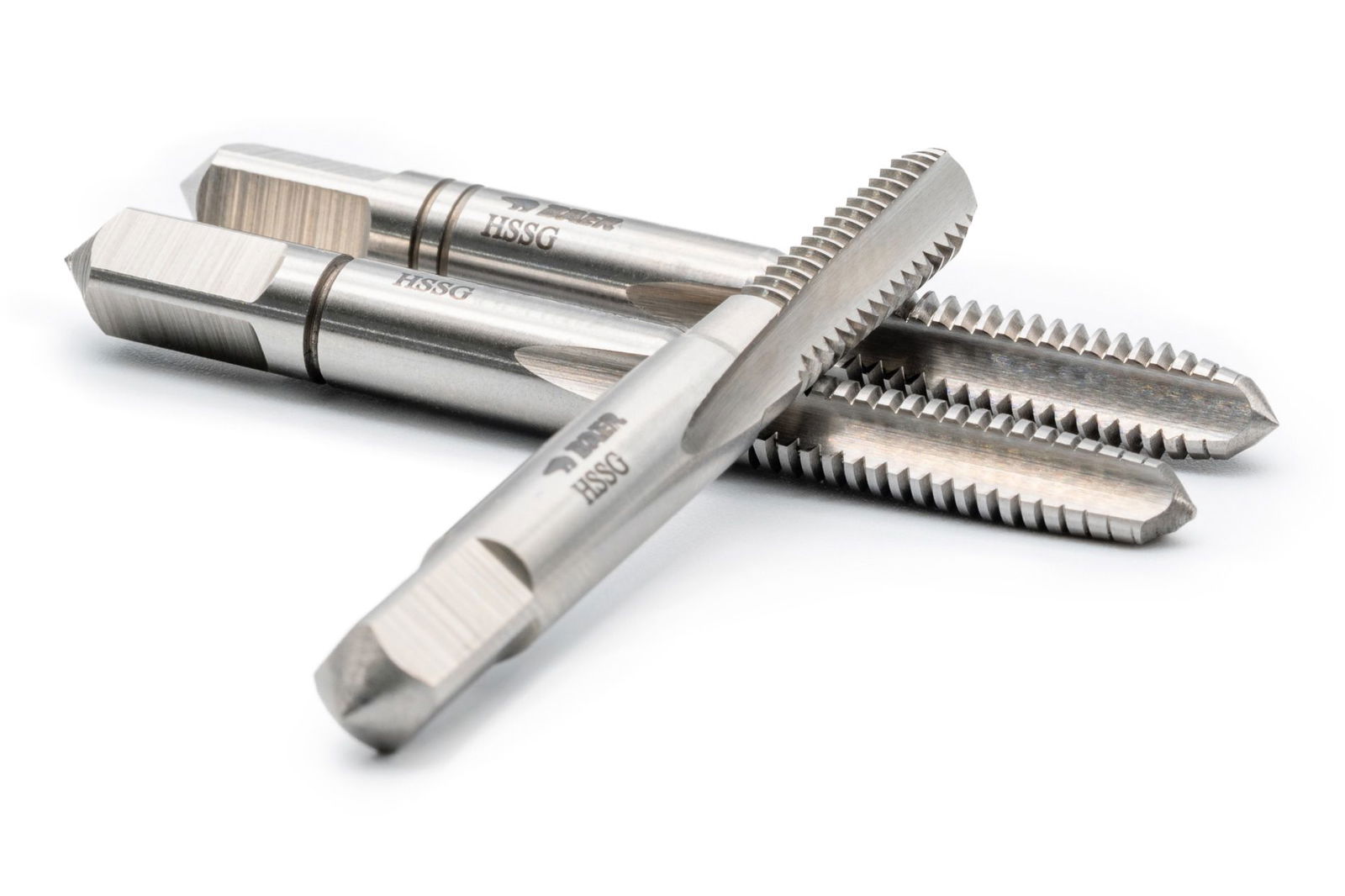

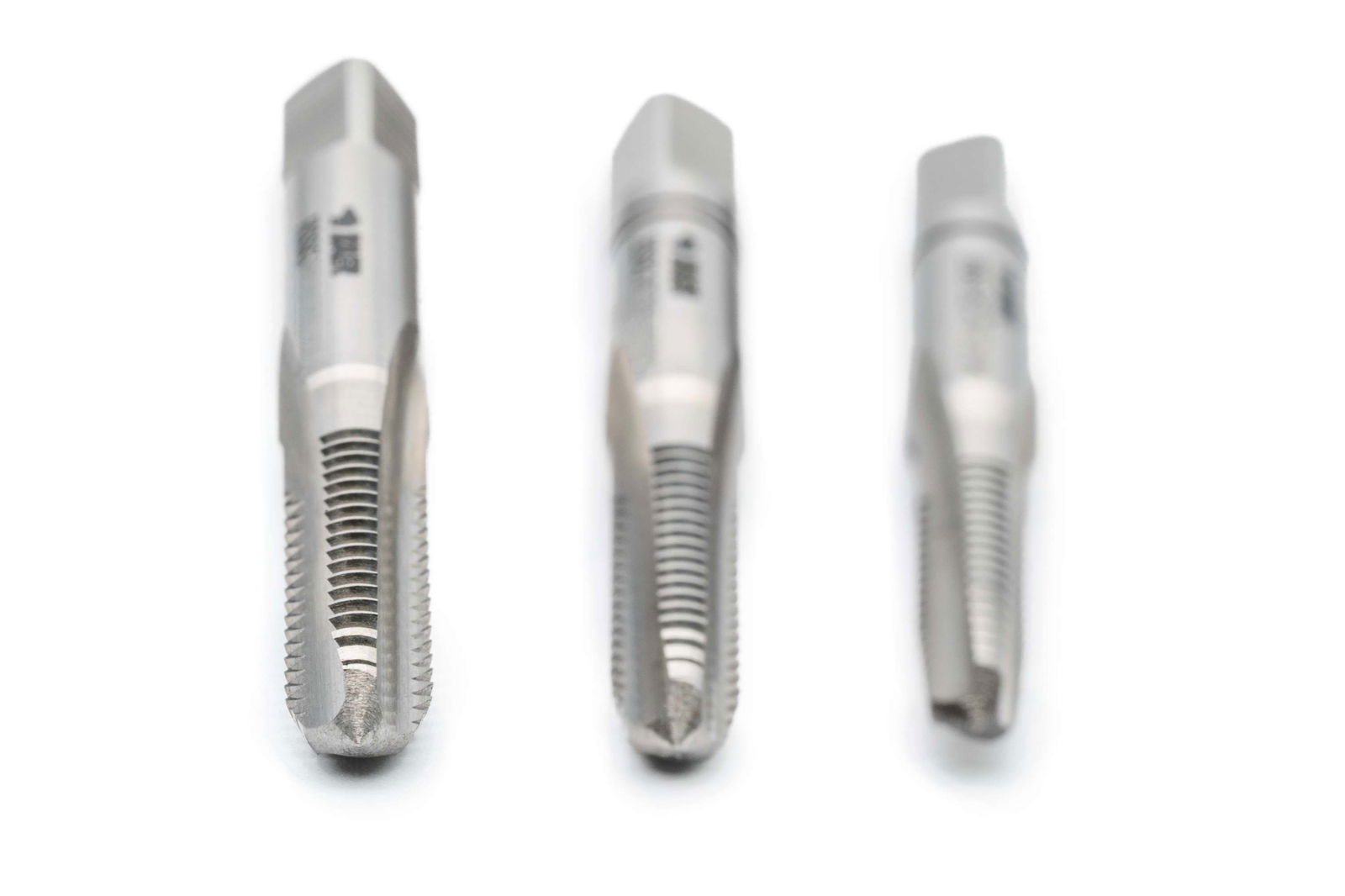

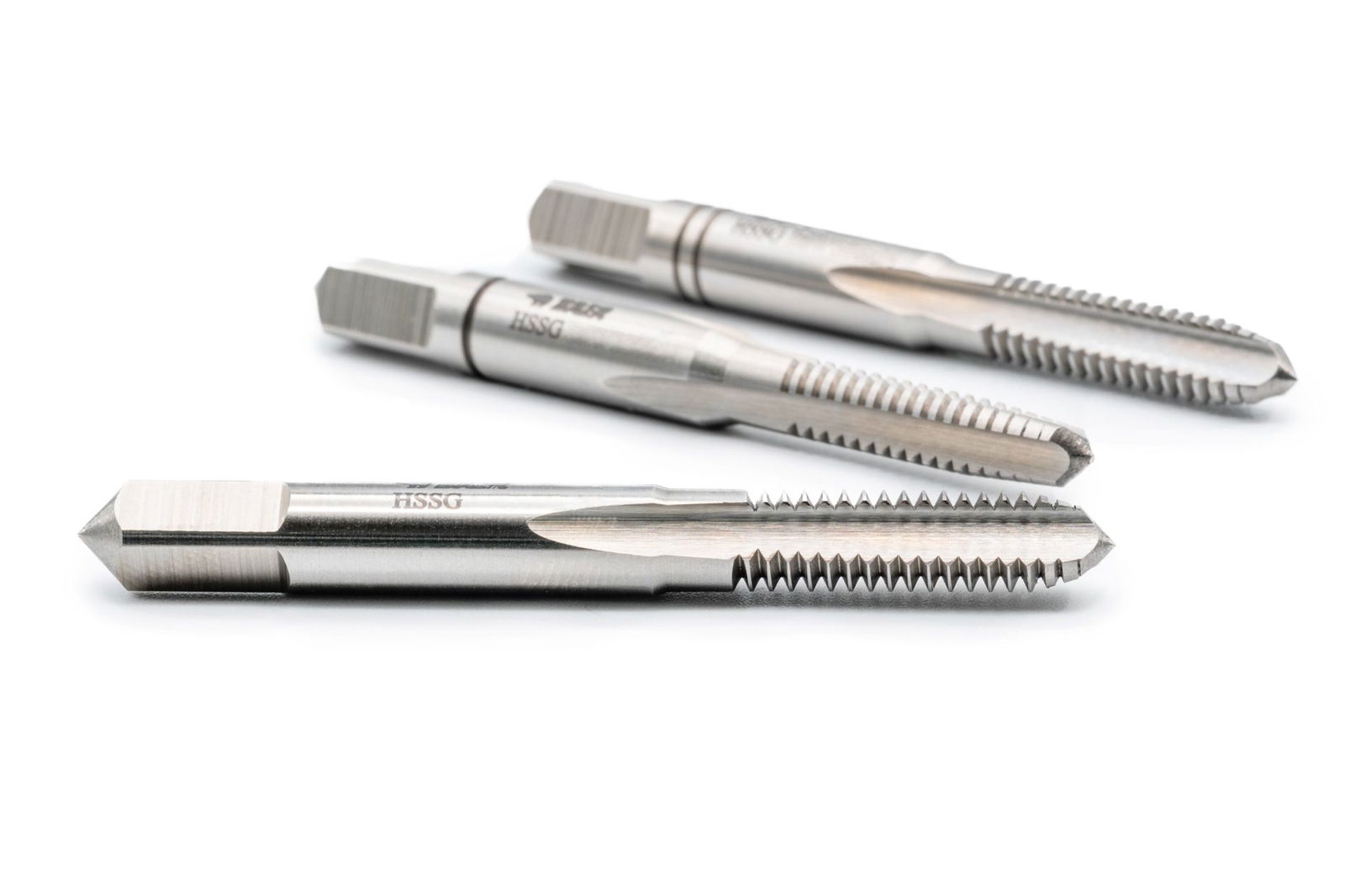

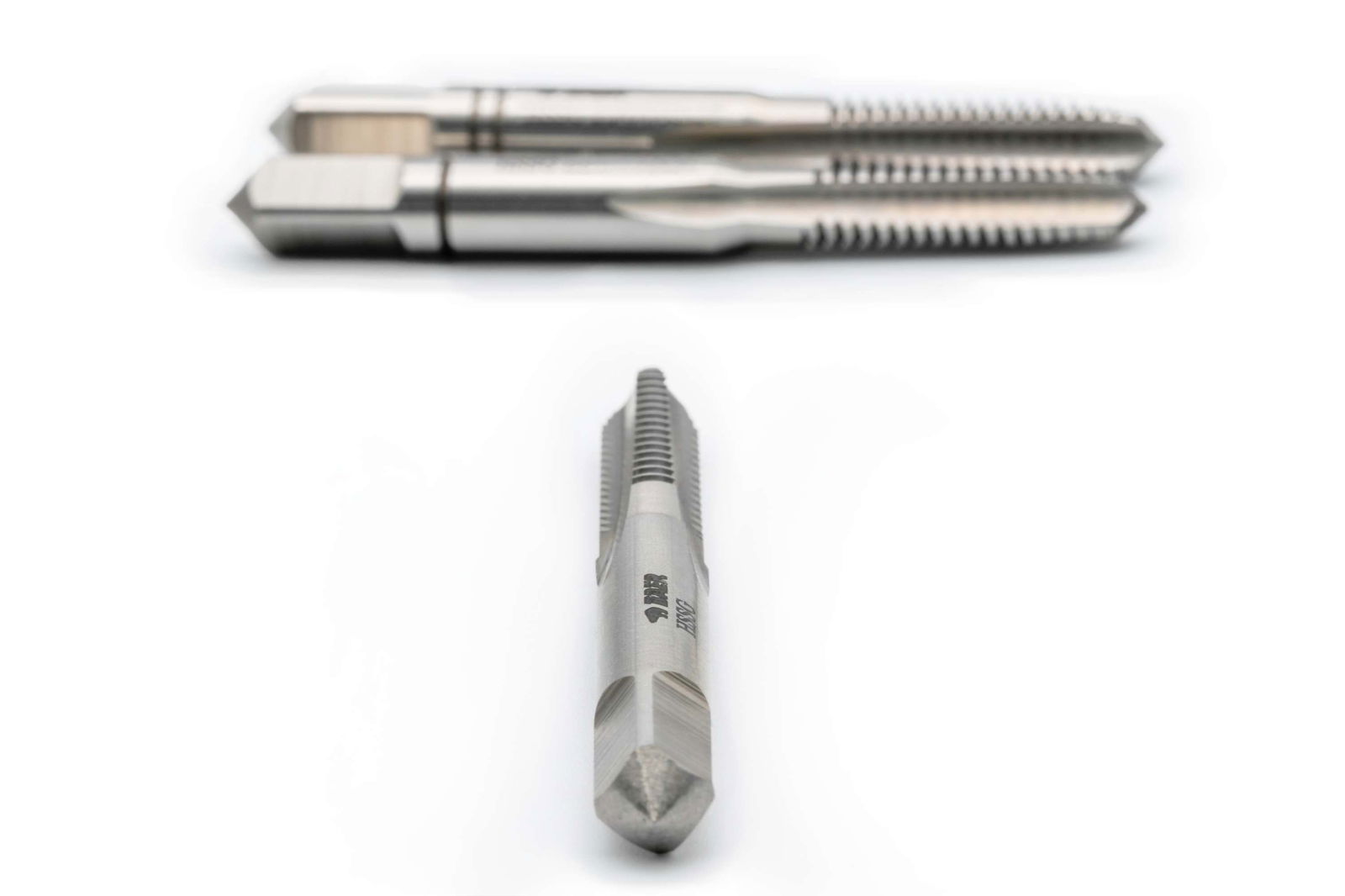

BAER HSSG Handgewindebohrer 3-tlg. Satz M 1,4 x 0,3
- Perfekte Arbeitsteilung – Mit diesem 3-teiligen Set wird jedes Gewinde präzise und sauber geschnitten!
- Dreiteiliger Handgewindebohrer-Satz aus geschliffenem HSS-Stahl
- Form C mit geraden Nuten für Löcher, die durch das Werkstück durch gehen (Durchgangslöcher), oder solche, die im Werkstück enden (Sacklöcher), mit einer Gewindetiefe bis zu 2 x Durchmesser
- Geeignet für die Bearbeitung von gut zerspanbaren Materialien wie unlegierte und niedriglegierte Stähle bis 900 N/mm².
- Verstärkter Schaft – Schaftdurchmesser ist größer als das Gewinde für extra Stabilität

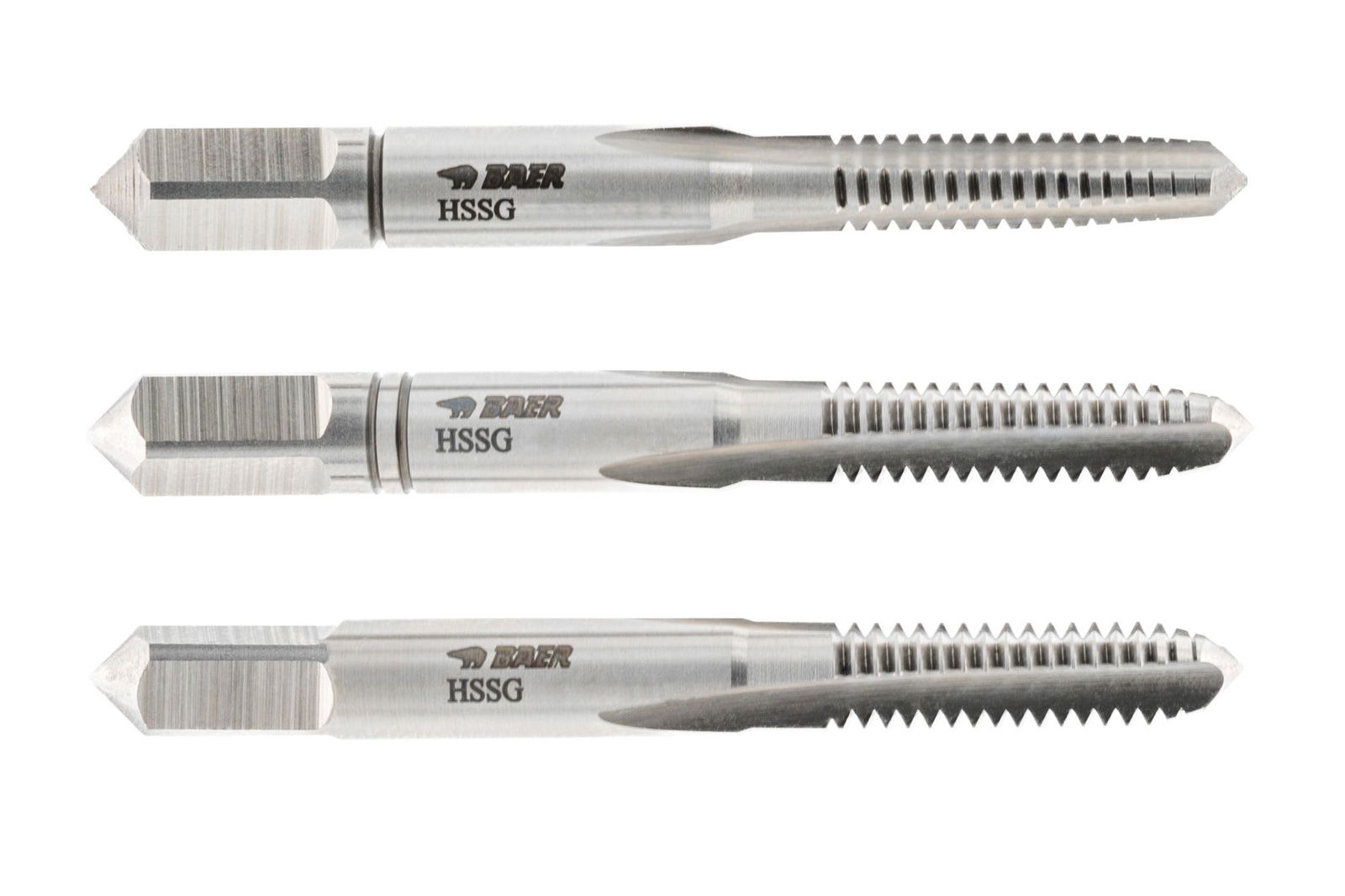

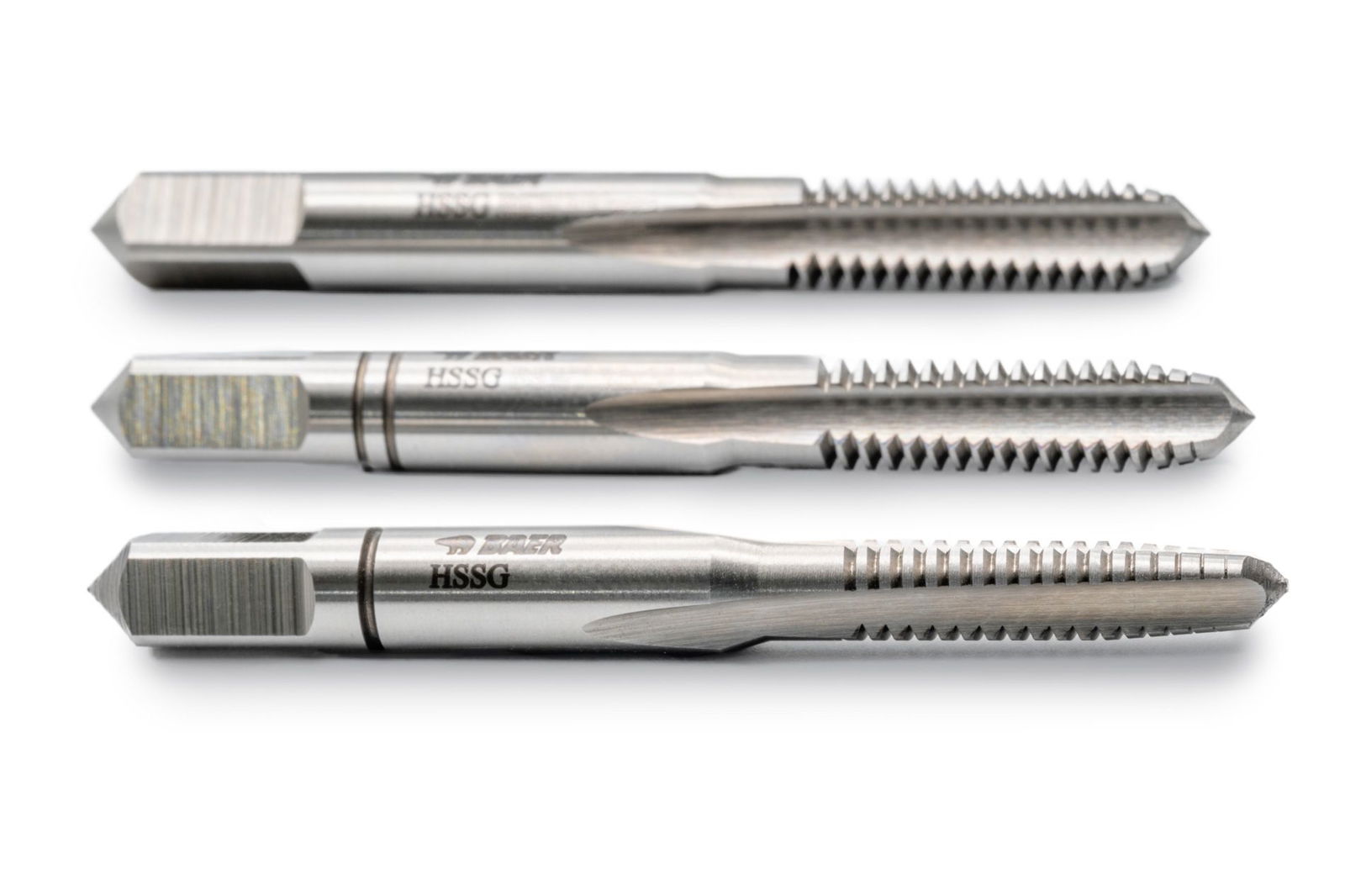

Der Handgewindebohrer-Satz besteht aus drei Gewindebohrern und ermöglicht dir mit deutlich verringerter Bruchgefahr ein fertiges Gewinde zu schneiden. Der Vorteil von dreiteiligen Handgewindebohrern ist, dass sich die jeweiligen Teile eines Satzes die Schneidleistung teilen: Der Vorschneider (mit einem Ring gekennzeichnet) trägt 65 Prozent des Gewindeprofils ab und der Mittelschneider (mit zwei Ringen gekennzeichnet) 85 Prozent. Das Vorschneiden und die Nacharbeit mit dem Mittelschneider bringen das Gewinde in Form. Im letzten Schritt kommt der Fertigschneider zum Einsatz, der keine Ringmarkierung hat. Nur dieser schneidet zum Schluss das vollwertige und nutzbare Gewinde. Durch die Arbeitsteilung der drei Gewindebohrer ist es leichter ein gerades und sauberes Gewinde von Hand zu schneiden.
Im Vergleich zum Maschinengewindebohrer, hat der Handgewindebohrer einen kurzen Schaft. So kannst du Innengewinde von Hand schneiden, ohne dabei zu verkanten und lässt sich mit Windeisen, Werkzeugratschen oder anderen Haltewerkzeugen mit Vierkantaufnahme betätigen.
Das Gewinde kann in ein vorgebohrtes Kernloch geschnitten werden.
Durch den kurzen Anschnitt des Fertigschneiders ist der Handgewindebohrer-Satz zuverlässig und universell für Durchgangslöcher und Sacklöcher einsetzbar.
In der Regel werden dreiteilige Handgewindebohrer-Sätze für Regelgewinde mit grober Steigung verwendet, da die Gewindeprofilfläche größer ist als bei Feingewinden und die Krafteinwirkungen auf die Gewindeschneider größer sind.
Baumasse
| Durchmesser |
1,4 |
|---|---|
| Nenndurchmesser in Zoll |
0,055 |
| Nenndurchmesser in mm |
1,4 |
| Steigung |
0,3 |
| Steigung in mm |
0,3 |
| Abmessung |
M 1,4 x 0,3 |
| Vierkant |
2,1 mm |
Eigenschaften
| Produktgruppe |
Gewindebohrer |
|---|---|
| Produktart |
Handgewindebohrer-Sätze |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Standard |
DIN 352 |
| Material |
HSSG blank |
| Zugfestigkeit bei Raumtemperatur |
bis 900 N/mm² | 27,1 HRC |
1,1 mm
Durchgangs- und Sackloch bis 2 x D
Form C gerade genutet
2-3 Gänge
Findet kaum statt. Späne bleiben in Nuten.
Außenkühlung und -Schmierung
HSSG blank
bis 900 N/mm² | 27,1 HRC
ISO2/6H
Einsatzzwecke
- Gut zerspanbare Werkstoffe bis 900 N/mm²
- Unlegierte und niedriglegierte Stähle
Technische Zeichnung
| D1 |
M 1,4 x 0,3 |
|---|---|
| D2 |
2,5 mm |
| L1 |
32 mm |
| L2 |
7 mm |
| Durchmesser |
1,4 |
| Vierkant |
2,1 mm |
Anwendung – Beispielmaterialien Gewindebohrer
| Baustähle unlegiert | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Baustähle legiert | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Automatenstähle | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Einsatzstähle | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Vergütungsstähle unlegiert | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Stahlguss | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Temperguss | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Reinkupfer niedriglegiert | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Messing kurzspanend | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Messing langspanend | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Aluminium Guss Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Gusseisen mit Lamellengraphit | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Kupfer-Zinn-Legierung (Bronze) kurzspanend | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Reinkupfer, niedriglegiertes Kupfer | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
