BAER HSSG Handgewindebohrer Mittelschneider konisch BA 4
Ab Lager

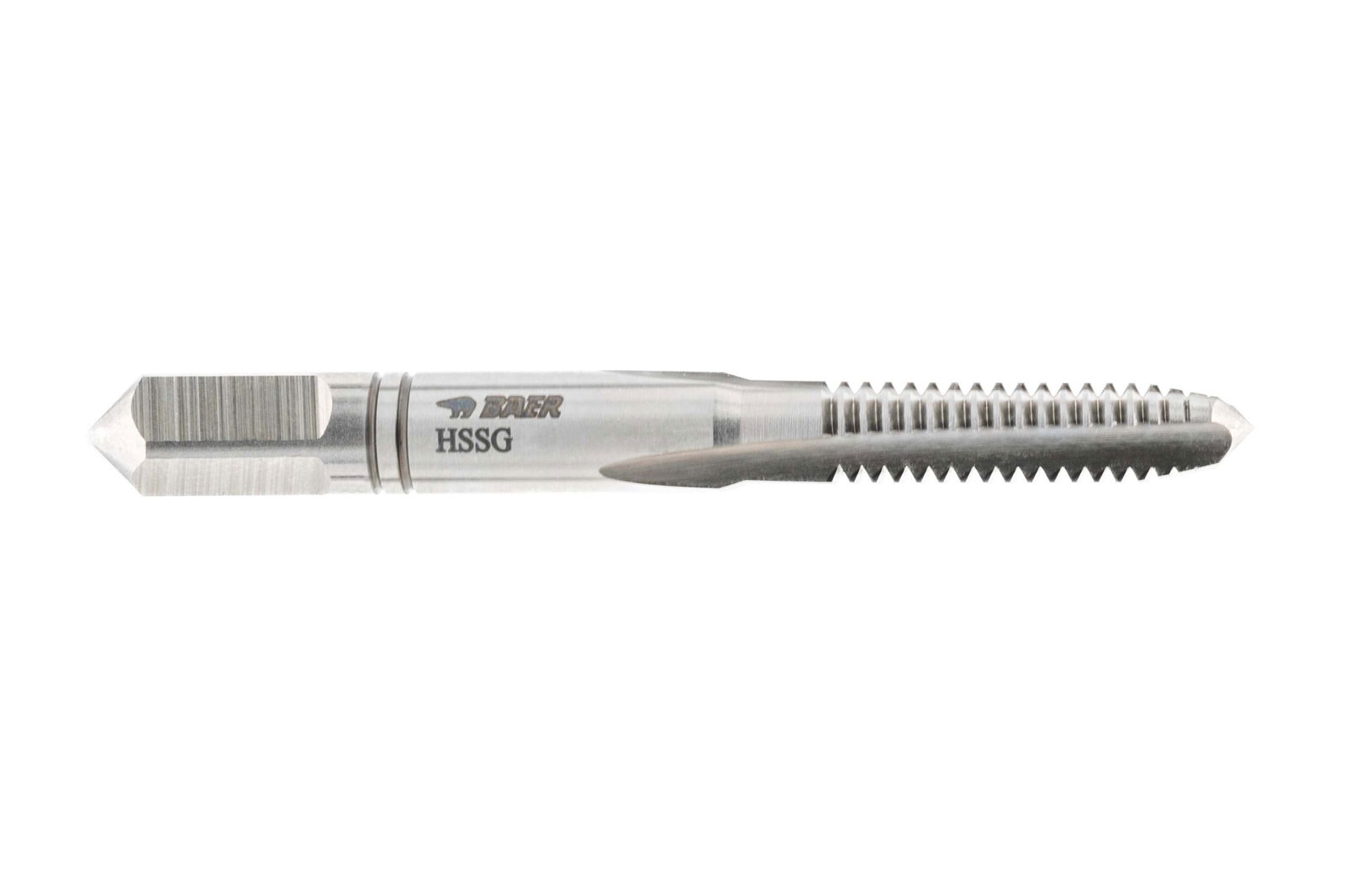

BAER HSSG Handgewindebohrer Mittelschneider konisch BA 4
- Der zweite Schritt zur Präzision – Der Mittelschneider sorgt für einen reibungslosen Übergang zum fertigen Gewinde!
- Handgewindebohrer Mittelschneider aus geschliffenem HSS-Stahl
- Bei der konischen Ausführung, stellt auch der Mittelschneider ein vollständig nutzbares Gewinde her, jedoch mit längerem Anschnitt als ein Fertigschneider
- Form D mit geraden Nuten für Löcher, die durch das Werkstück durch gehen (Durchgangslöcher), oder solche, die im Werkstück enden (Sacklöcher), mit einer Gewindetiefe bis zu 2 x Durchmesser
- Geeignet für die Bearbeitung von gut zerspanbaren Materialien wie unlegierte und niedriglegierte Stähle bis 900 N/mm².
- Verstärkter Schaft – Schaftdurchmesser ist größer als das Gewinde für extra Stabilität
Der Handgewindebohrer-Mittelschneider in konischer Ausführung ermöglicht dir ein durch einen Vorschneider vorbereitetes Gewinde etwas tiefer zu schneiden. Der Vorteil beim Mittelschneider ist, dass sich die Schnittkräfte auf den darauffolgenden Fertigschneider verringern. Der Gewindebohrer in Form D hat eine Anschnittslänge von 3,5 - 5 Gängen. Im Gegensatz zu normalen Mittelschneidern, können Mittelschneider in konischer Ausführung ein vollständiges Gewindeprofil bis zum Anschnittsbereich schneiden. Aufgrund des langen Anschnitts eignet sich der Gewindebohrer eher für Durchgangslöcher, kann aber ein tiefer nutzbares Gewinde herstellen, als der Vorschneider mit 6 - 8 Gängen Anschnitt. Der Gewindebohrer hat zudem keine Kennzeichnung des Mittelschneiders mit zwei Ringen, wie man es bei üblichen Mittelschneidern kennt. In Kombination mit einem Vor- und Fertigschneider ist es leichter ein gerades und sauberes Gewinde von Hand zu schneiden.
Im Vergleich zum Maschinengewindebohrer, hat der Handgewindebohrer einen kurzen Schaft. So kannst du Innengewinde von Hand schneiden, ohne dabei zu verkanten und lässt sich mit Windeisen, Werkzeugratschen oder anderen Haltewerkzeugen mit Vierkantaufnahme betätigen.
Das Gewinde kann in ein vorgebohrtes Kernloch geschnitten werden.
Baumasse
| Durchmesser |
4 |
|---|---|
| Nenndurchmesser in mm |
3,6 |
| Steigung in mm |
38,485 |
| Abmessung |
BA 4 |
| Vierkant |
2,8 mm |
Eigenschaften
| Produktgruppe |
Gewindebohrer |
|---|---|
| Produktart |
Handgewindebohrer-Sätze |
| Gewindenorm |
BA: Britisches Association Standard Gewinde nach BS 93 |
| Toleranz |
mittel |
| Richtung |
Rechts |
| Standard |
ISO 529 |
| Material |
HSSG blank |
| Zugfestigkeit bei Raumtemperatur |
bis 900 N/mm² | 27,1 HRC |
3 mm
Durchgangs- und Sackloch bis 2 x D
Form D gerade genutet
3,5-5 Gänge
Findet kaum statt. Späne bleiben in Nuten.
Außenkühlung und -Schmierung
HSSG blank
bis 900 N/mm² | 27,1 HRC
mittel
Einsatzzwecke
- Gut zerspanbare Werkstoffe bis 900 N/mm²
- Unlegierte und niedriglegierte Stähle
Technische Zeichnung
| D1 |
BA 4 |
|---|---|
| D2 |
3,55 mm |
| L1 |
50 mm |
| L2 |
13 mm |
| Durchmesser |
4 |
| Vierkant |
2,8 mm |
Anwendung – Beispielmaterialien Gewindebohrer
| Baustähle unlegiert | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Baustähle legiert | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Automatenstähle | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Einsatzstähle | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Vergütungsstähle unlegiert | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Stahlguss | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Temperguss | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Reinkupfer niedriglegiert | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Messing kurzspanend | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Messing langspanend | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Aluminium Guss Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Gusseisen mit Lamellengraphit | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Kupfer-Zinn-Legierung (Bronze) kurzspanend | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Reinkupfer, niedriglegiertes Kupfer | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
