BAER SET HSSE EDELSTAHL Handgewindebohrer | Schneideisen | Werkzeuge : M 3 - 12
BAER SET HSSE EDELSTAHL Handgewindebohrer | Schneideisen | Werkzeuge : M 3 - 12
Dieses Gewindeschneiderset ist ein hochwertiger und vielseitiger Satz für alle Bedürfnisse beim Gewinde schneiden. Die metrischen Gewindeschneider von M3 bis M12 ermöglichen das Schneiden von Innengewinden und Außengewinden selbst in schwer zerspanbaren Materialien wie rostfreien Edelstählen.
Das Set enthält dreiteilige Handgewindebohrer-Sätze aus geschliffenem kobaltlegiertem HSSE-Stahl (High Speed Steel), was für lange Haltbarkeit, größere Temperaturbeständigkeit und hohe Präzision sorgt. Außerdem sind nitrierte HSSE Schneideisen im Set enthalten, damit Sie jedes Gewinde problemlos schneiden können.

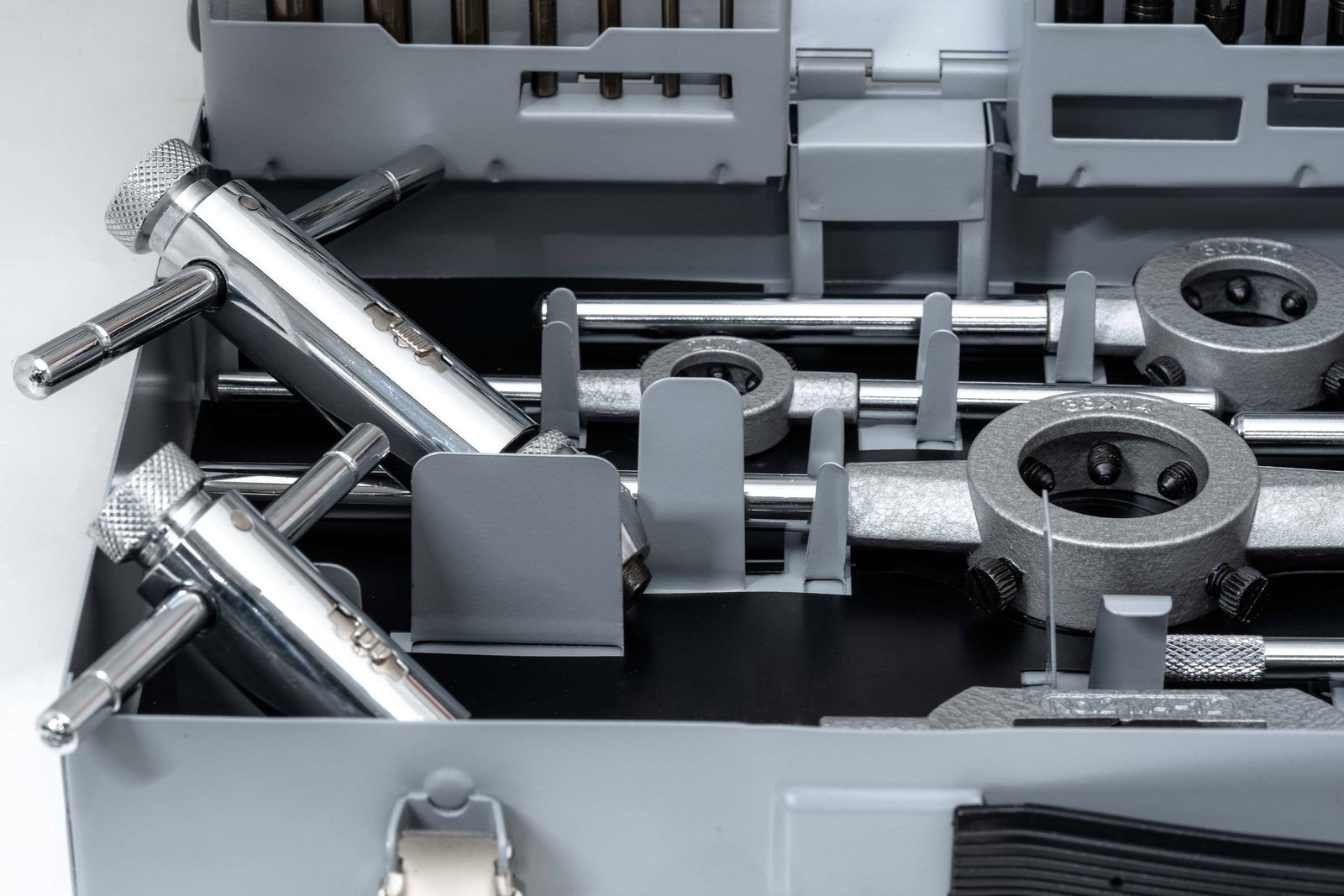

Das Gewindeschneid-Sortiment wird in einer stabilen Metallkassette geliefert. Die Gewindeschneider und Zubehörprodukte sind mit einer eigenen Halterung in der Box gesichert.
Die Werkzeuge selbst zeichnen sich durch höchste Qualität aus. Sie sind optimal verarbeitet und garantieren lange Haltbarkeit sowie hohe Präzision beim Gewindeschneiden. Ob Sie ein Profi oder Heimwerker sind, mit diesem Set können Sie jedes Innengewinde mühelos schneiden.
Zusammenfassend bietet dieses Gewindeschneider-Set eine hervorragende Lösung für alle, die Gewinde schneiden möchten. Die Kombination aus hochwertigen Werkzeugen und einer stabilen Metallkassette macht es zu einer optimalen Wahl für Profis und Heimwerker gleichermaßen. Investieren Sie in Qualität und erleben Sie die Vorteile eines professionellen Gewindeschneider-Sets. Ein Gewindeschneider-Satz den jeder in seiner Werkstatt braucht.
Baumasse
| Durchmesser |
3 - 12 |
|---|---|
| Abmessung |
M 3 - 12 |
Eigenschaften
| Produktgruppe |
Gewindeschneidsätze |
|---|---|
| Produktart |
Gewindeschneidsätze |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Material |
HSSE VAP |
| Zugfestigkeit bei Raumtemperatur |
bis 900 N/mm² | 27,1 HRC |
Technische Informationen – Gewindebohrer
Durchgangs- und Sackloch bis 2 x D
Form C gerade genutet
2-3 Gänge
siehe Abbildung
Außenkühlung und -Schmierung
HSSE VAP
bis 900 N/mm² | 27,1 HRC
ISO2/6H
Technische Informationen - Schneideisen
1,5
ISO-6g
Satzinhalt
| BAER HSSE-VAP Handgewindebohrer-Sätze, je 1 Satz mit Vor-, Mittel- und Fertigschneider |
M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 M 12 x 1,75 |
|---|---|
| BAER HSSE runde Schneideisen mit Schälanschnitt | M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 M 12 x 1,75 |
| BAER verstellbare Druckguss-Windeisen | M 1-10 | 1/16-3/8 | G 1/8 M 4-12 | 5/32-1/2 | G 1/8 |
| BAER Schneideisenhalter (Durchmesser x Höhe in mm) | 20 x 5 | 20 x 7 | 25 x 9 | 30 x 11 38 x 14 |
| BAER Werkzeughalter kurz mit Knarre | M 3-10 M 5-12 |
| BAER HSSE Extrem-Kernlochbohrer | 2,5 mm | 3,3 mm | 4,2 mm | 5,0 mm | 6,8 mm | 8,5 mm | 10,2 mm |
Einsatzzwecke
- Rost- / säurebeständige Stähle
- Einsatzstähle
- Unlegierte Vergütungsstähle
- Reintitan
- Vergütungsstähle legiert
- verschleißfeste Stähle bis 1400 N/mm²
- hochlegierte Stähle
Anwendung – Beispielmaterialien Gewindebohrer
| Rost- / Säurebeständige Stähle | |
|---|---|
| 1.4105 | X 6 CrMo S 17 |
| 1.4305 | X 8 CrNi S 18-9 |
| 1.4301 | X 5 CrNi 18-10 |
| 1.4541 | X 6 CrNiTi 18-10 |
| Rost- / Säurebeständige Stähle | |
|---|---|
| 1.4057 | X 17 CrNi 16-2 |
| 1.4112 | X90 CrMoV 18 |
| 1.4006 | X 12 Cr 13 |
| Einsatzstähle | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17 CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Vergütungsstähle unlegiert | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck 22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck 45) |
| Reintitan | |
|---|---|
| 3.7035 | Ti 99.4 / Ti Gr.2 |
| 3.7065 | Ti 99.2 / Ti Gr.4 |
| Vergütungsstähle legiert | |
|---|---|
| 1.1133 | 20Mn5 |
| 1.5710 | 36NiCr6 |
Weiterführende Informationen
- M - Metrisches ISO-Gewinde DIN 13
- Wissenswerte Informationen übers Gewindeschneiden
- Benennungen, Geometrien und Definitionen am Gewindebohrer
- Gewinde-Toleranzen des Innengewindes
- Innengewinde und Kernlochmaße
- Anschnittformen
- Oberflächenbehandlungen
- Schnittgeschwindigkeiten, Schmierung und Kühlung für Gewindebohrer
- Gewinde-Toleranzen des Außengewindes
- Bolzen Vorarbeitungsdurchmesser
Sicherheitshinweise
HSSE-CO Spiralbohrer für Kernlochbohrungen
#ohne geht nicht

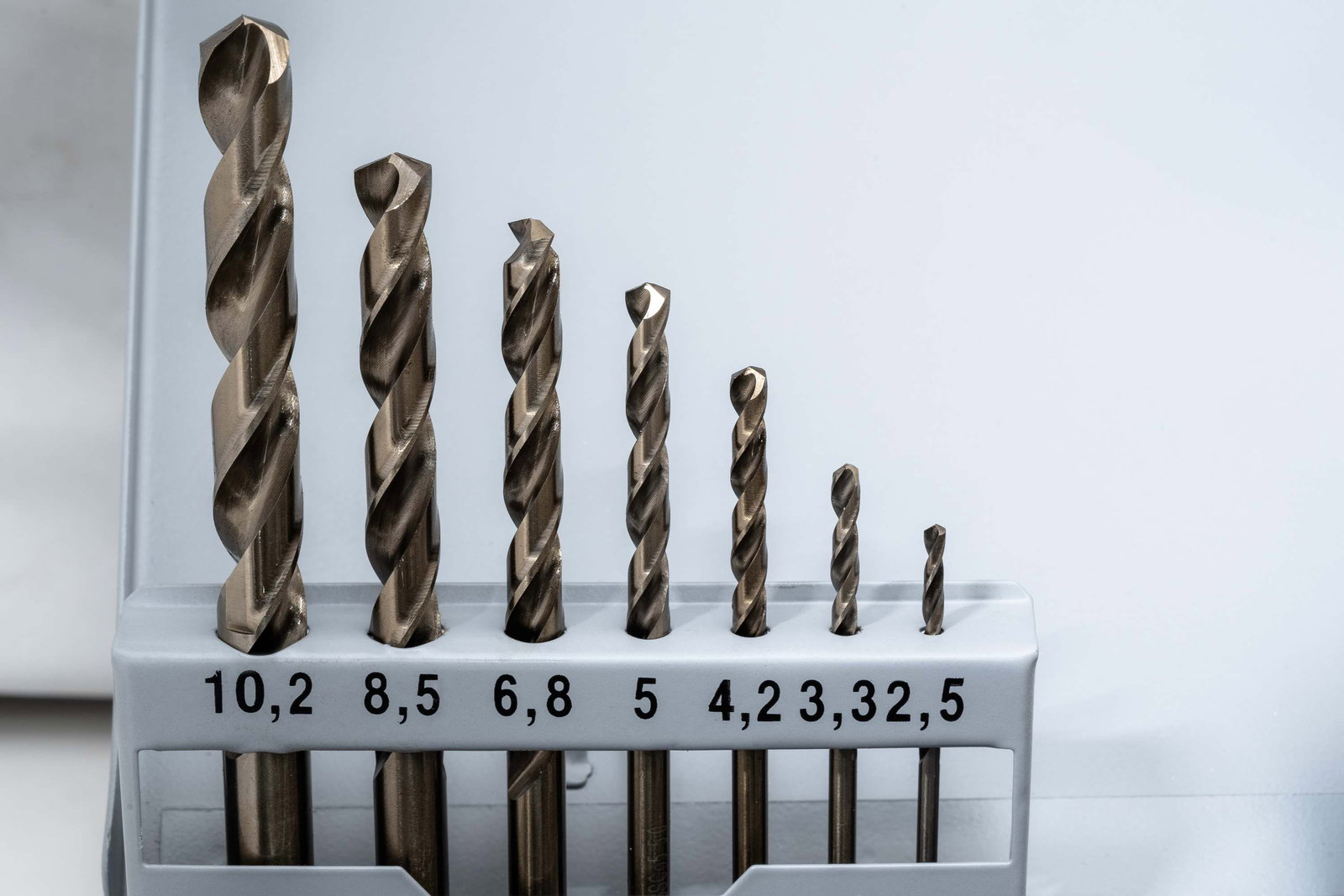

Fast jeder Heimwerker hat schon mal mit ihnen gearbeitet: die klassischen Bohrwerkzeuge für Akkuschrauber, Bohrmaschine, Schlagbohrmaschine oder Bohrhämmer. Entscheidend für das Einsatzgebiet des Bohrers ist nicht nur das Material, sondern auch die Schneidegeometrie, der Spanwinkel und der Spiralwinkel, der sogenannte Drall. Diese Bohrer sind besonders stabil aus hochlegiertem HSSE/Cobalt Stahl mit ausgeprägter Wärmebeständigkeit und extrem hoher Rundlaufgenauigkeit. Zum Bohren von Eisen, Stähle, Gusswerkstoffe, Bronzen, Vergütungs- und Einsatzstähle bis 1200 N/mm², sowie von hochfesten Legierungen auf CrNi-Basis und rost-, säure- und hitzebeständigen Stählen, wie V2A,V4A, INOX. Die Kernlochbohrungen sind essenziell, um nachgehend ein Innengewinde zu schneiden.
HSSE-CO Kernlochbohrer DIN 338 für M 3 - M 12:
Ø 2,5 mm (M 3) | Ø 3,3 mm (M 4) | Ø 4,2 mm (M 5)| Ø 5,0 mm (M 6) | Ø 6,8 mm (M 8) | Ø 8,5 mm (M 10) | Ø 10,2 mm (M 12)
ULTRA-VA Handgewindebohrer - da geht selbst in Edelstahl nichts mehr schief
#unbreakable

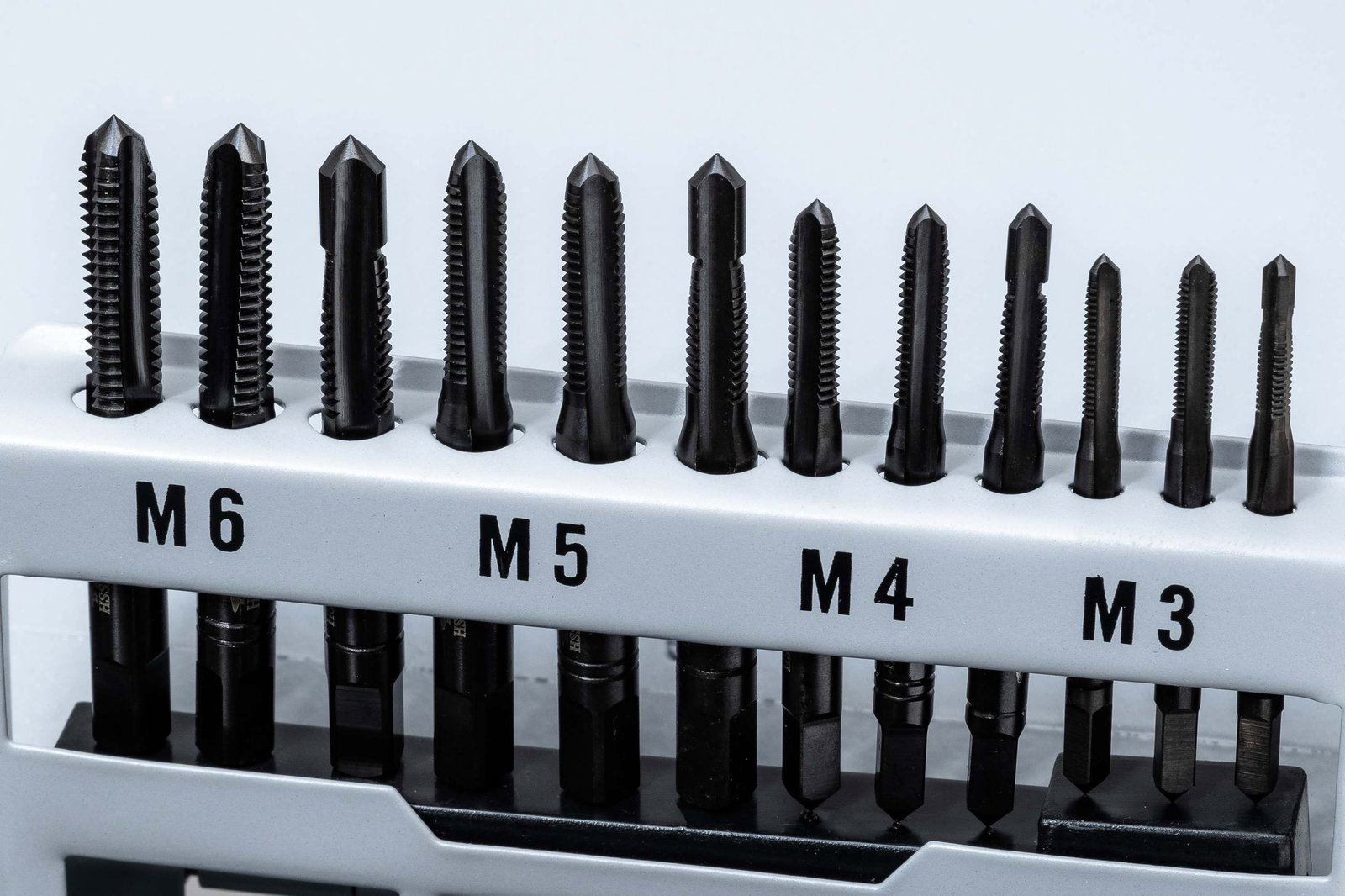

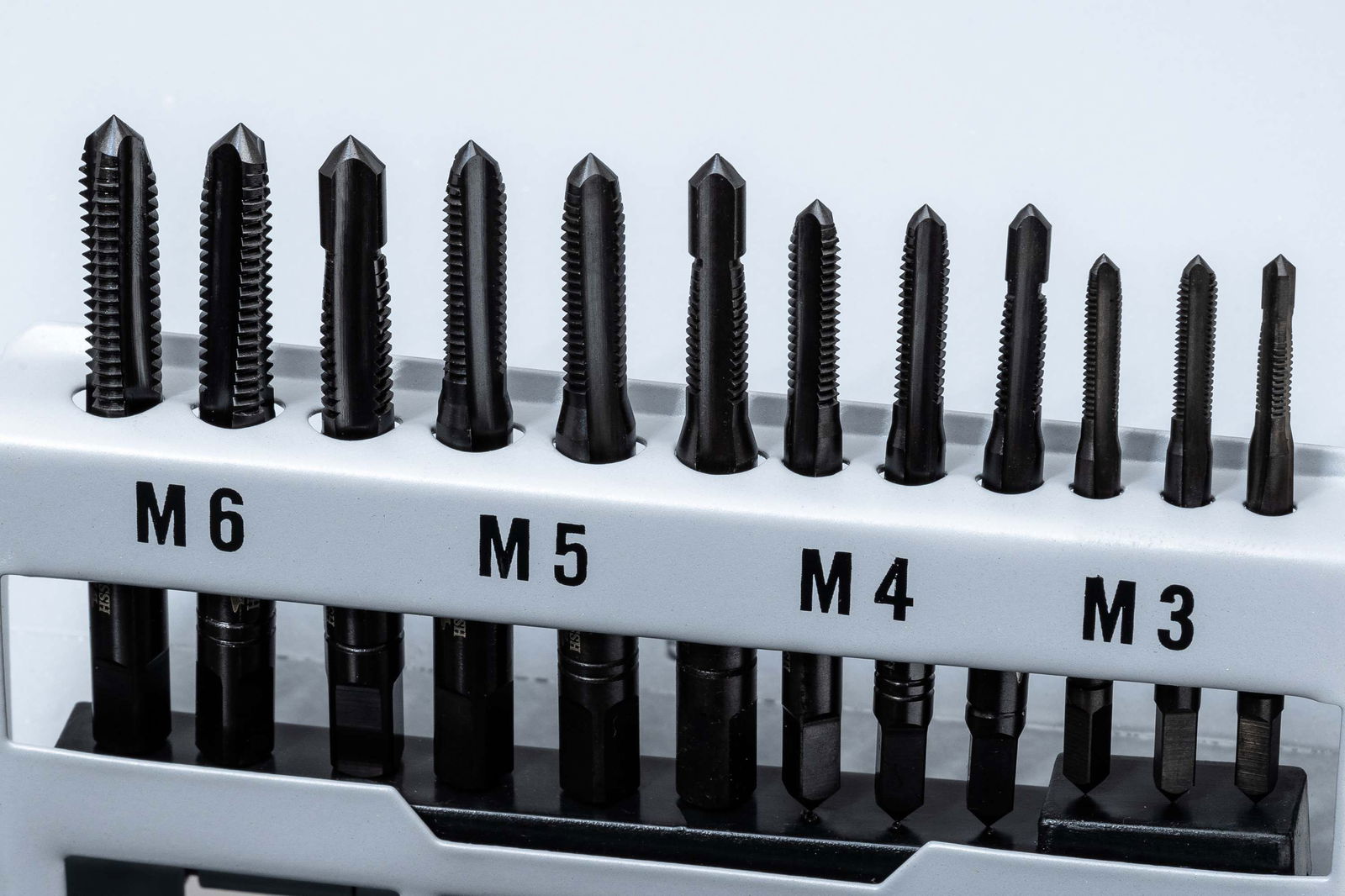

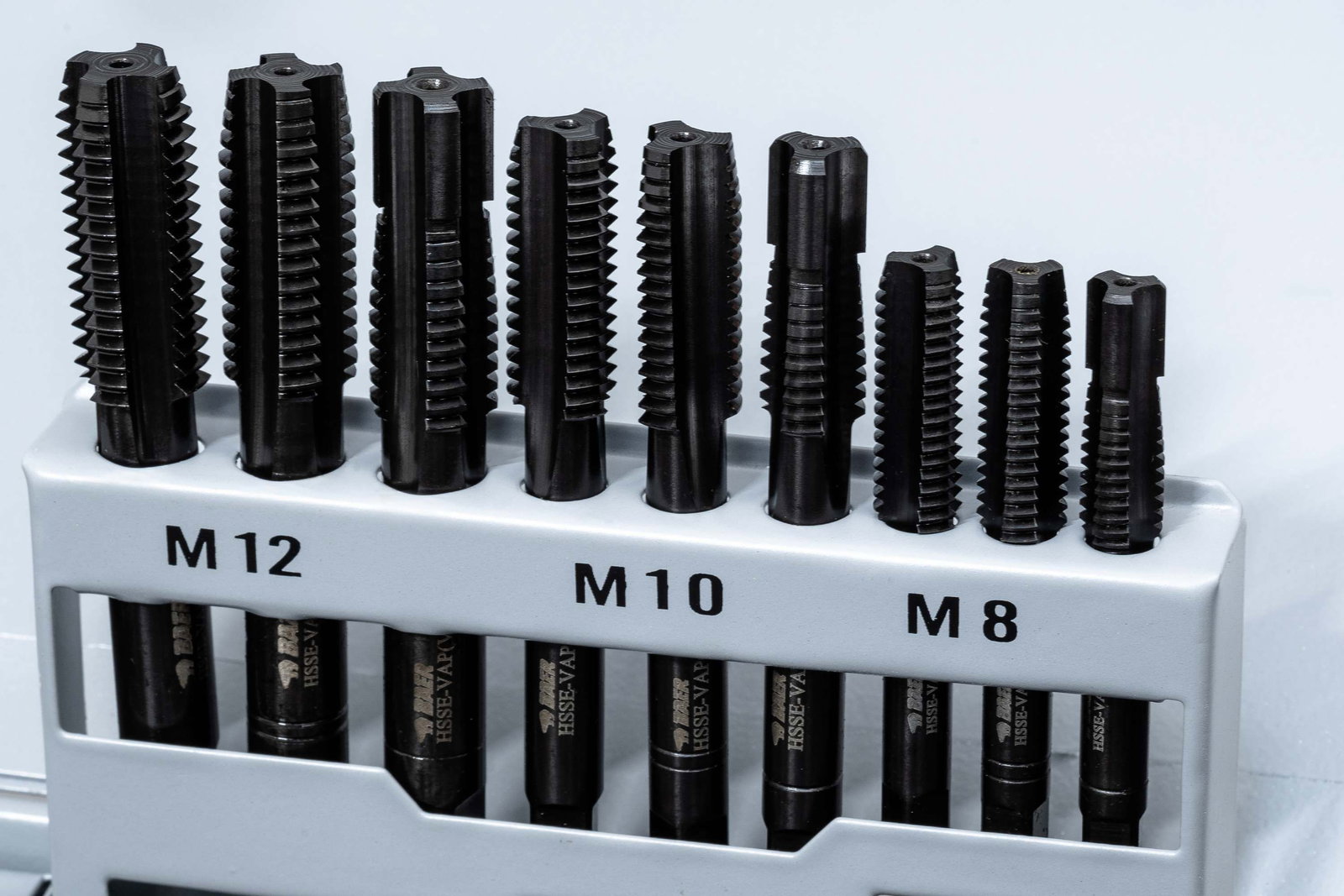

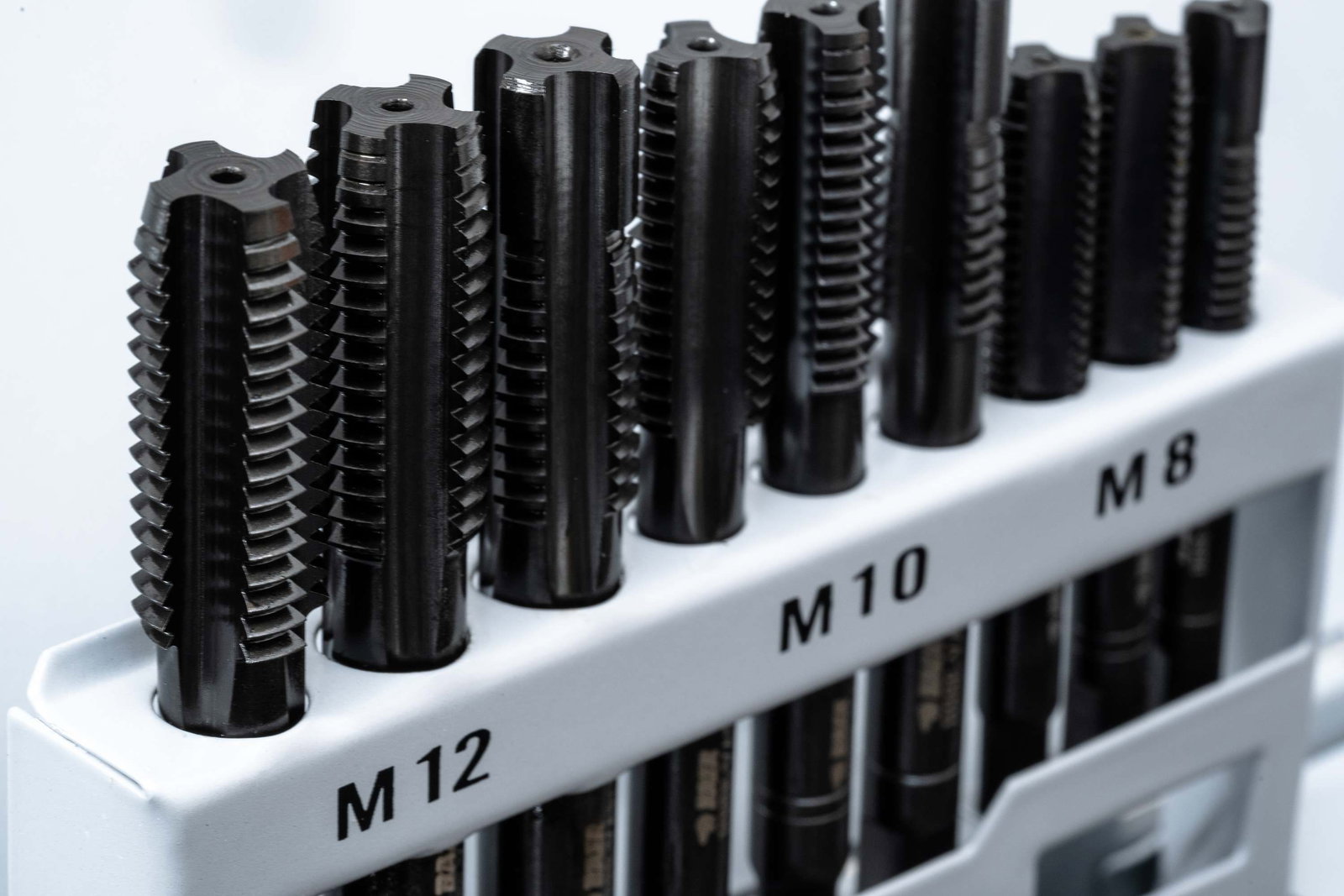

Die Vorschneider mit Führungsnase der 3-teiligen Handgewindebohrer-Sätze sind eine echte Besonderheit. Die sorgen dafür, dass auch an den kniffligsten Stellen immer lotrechte Gewinde geschnitten werden. Schiefes Gewindeschneiden ist eine der häufigsten Ursachen für Werkzeugbruch. Mit diesen Sätzen passiert das nicht mehr. Die Geometrien und Oberfläche der Gewindebohrer sind für die Zerspanung von Edelstahl ausgelegt. Der Vorteil von mehrteiligen Handgewindebohrern ist, dass sich die jeweiligen Teile eines Satzes die Schneidleistung teilen: Der Vorschneider nimmt 65 Prozent des Gewindeprofils ab, der Mittelschneider 85 Prozent und der Fertigschneider 100 Prozent. Das erleichtert es, ein gerades und sauberes Gewinde von Hand zu schneiden.
Ultra HSSE-VAP Handgewindebohrer-Sätze (3-tlg.) DIN 352 für Edelstahl - Vorschneider mit Führungszapfen
M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 | M 6 x 1,0 | M 8 x 1,25 |M 10 x 1,5 | M 12 x 1,75
HSSE-NT Schneideisen - für perfekte Außengewinde
#läuft rund

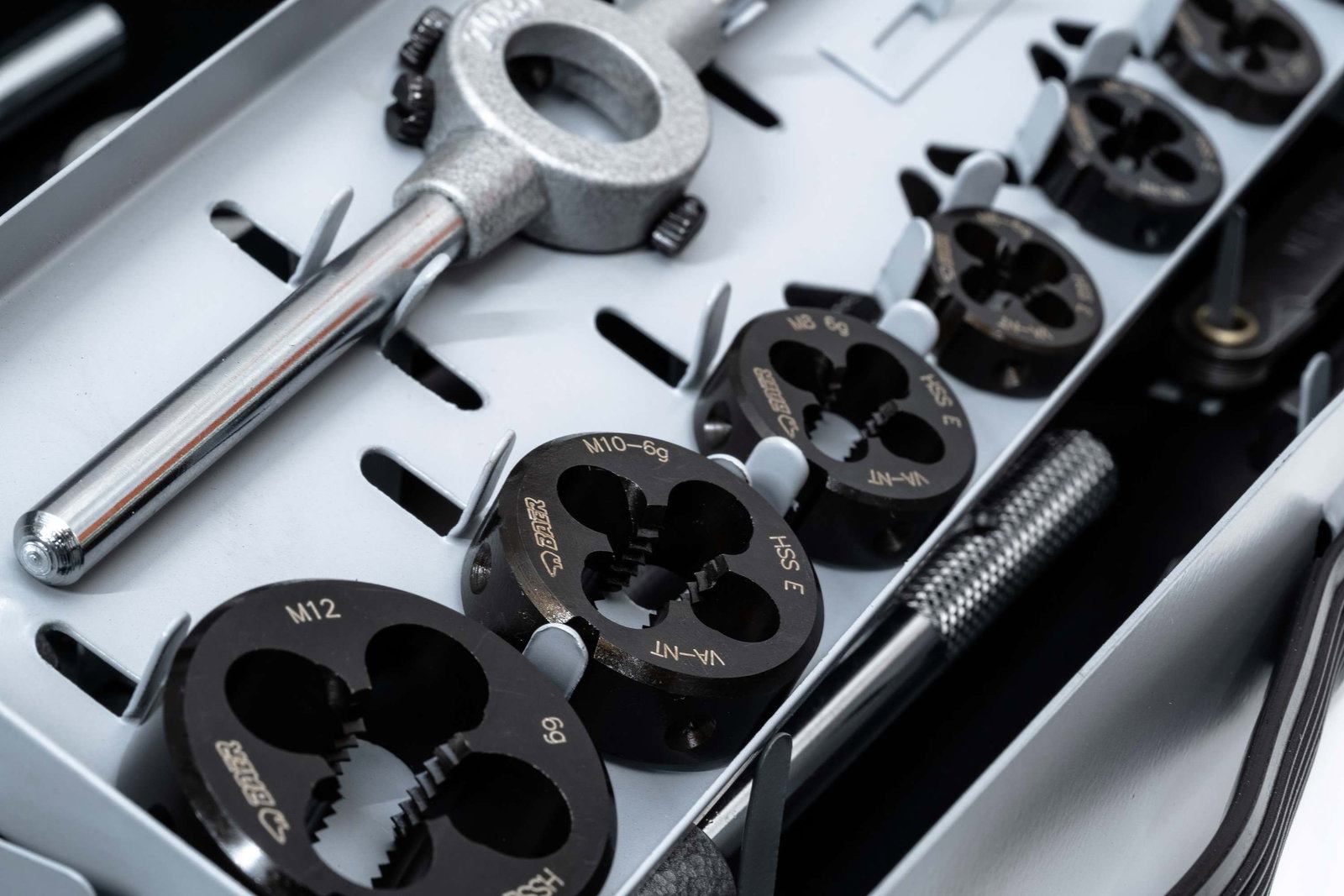

Diese High-Performance-Schneideisen sind aus kobaltlegiertem Hochleistungs-Schnellarbeitsstahl HSSE hergestellt. Die Schneideisen sorgen mit Ihrem Schälanschnitt für verbesserte Spanabfuhr und sind zur Glättung der Schneidkanten und Verringerung der Gewindereibung geläppt. Die Oberflächenhärte ist zusätzlich durch die Nitrierung erhöht (1100-1200 HV). Die Geometrie dieses Schneideisen ist speziell für die Bearbeitung von rostbeständigen Stählen ausgelegt. Die Bohrungen zwischen den Schneiden nehmen die Späne auf, rollen sie und führen sie ab. Das Schneideisen hat äußere und innere Zähne. Die abgeflachten äußeren Zähne erleichtern den Anschnitt, verringern den Verschleiß und erhöhen somit die Standzeit. Jeder Zahn nimmt beim Schneiden einen Span in der gleichen Breite mit. Keine spanende Funktion haben die inneren Zähne: Im geschnittenen Teil des Gewindes dienen sie der geraden Führung. Durch den symmetrischen Aufbau ist ein Schneiden in beiden axialen Richtungen möglich.
HSSE-NT Schneideisen DIN 223 für Edelstahl
M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 | M 6 x 1,0 | M 8 x 1,25 |M 10 x 1,5 | M 12 x 1,75
PRO verstellbare Windeisen - passgenaue Haltewerkzeuge für Gewindebohrer
# passt wie Arsch auf Eimer

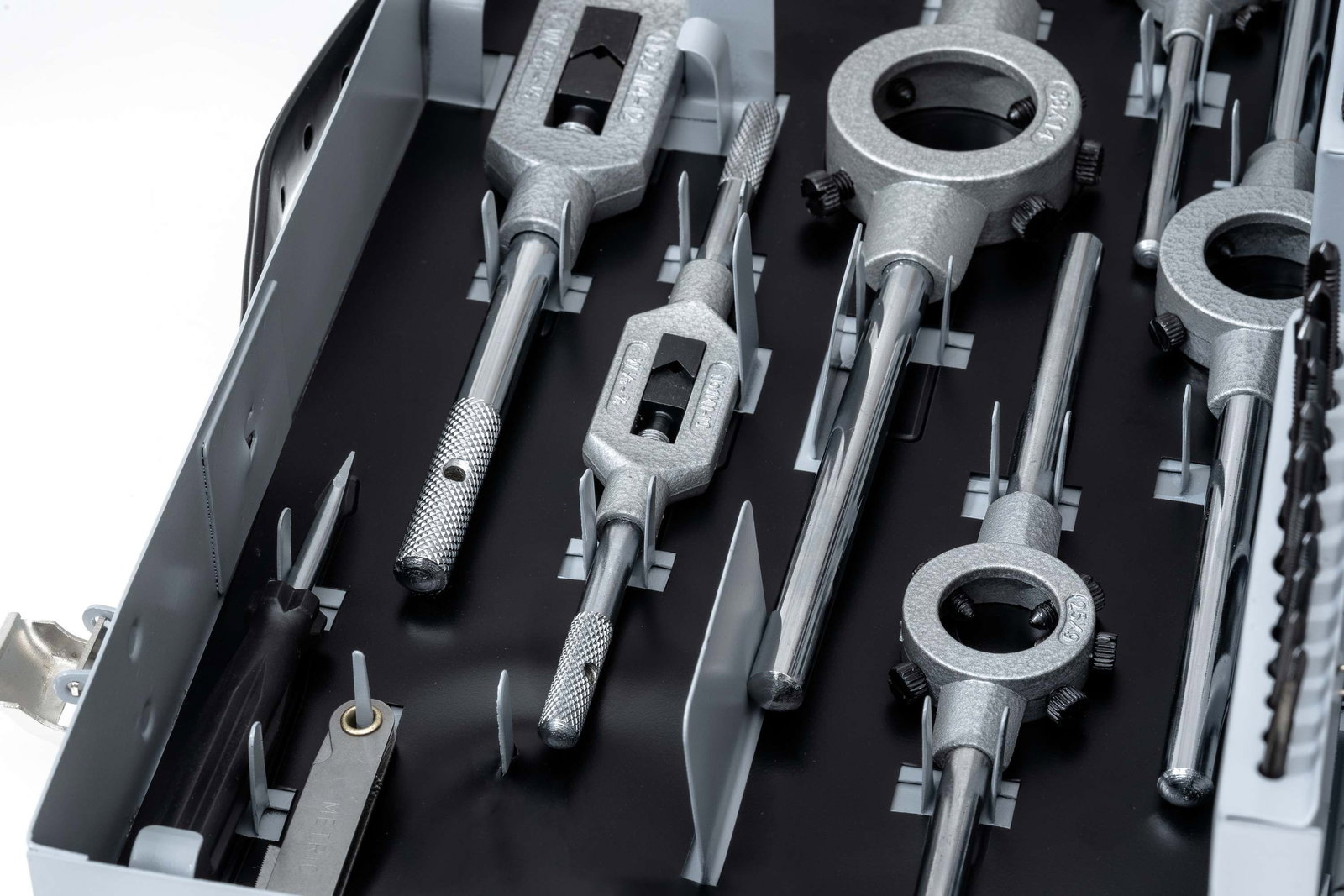

Das PRO verstellbare Windeisen ist ein Betätigungswerkzeug für Gewindebohrer aus einem High End Zinkdruckguss Körper, mit dem Innengewinde per Hand geschnitten werden können. Die herausragende Qualität des Windeisens liegt nicht nur im Material, sondern auch den Premium Spannbacken, den Haltegriffen und in der Geometrie, die das Werkzeug extrem stabil machen und sehr passgenau verwendbar machen. Die langen Hebel rechts und links helfen dabei, lotgerecht in die Bohrung zu schneiden und leicht das erforderliche Drehmoment aufzubringen. Ein weiterer Vorteil sind die leichte Handhabung und die geringen Wechselzeiten. Auf einer Seite lässt sich ein Hebel abdrehen, um auch in schwer zugänglichen Situationen arbeiten zu können.
PRO verstellbare Windeisen DIN 18140
No. 1: M 1 - M 10 | 1/16-3/8 | G 1/8
No. 2: M 4 - M 12 | 5/32-1/2 | G 1/8
PRO Schneideisenhalter mit Schneideisenführungen - besser gehts nicht
#Werkzeugperfektionisten
Unsere PRO Schneideisenhalter sind aus High End Zinkdruckguss gefertigt. Sie haben eine sehr stabile Bauform und sind dadurch sehr belastbar, verschleißfest und passgenau. Mit Schrauben fixieren Sie das Schneideisen in einem passenden Halter und verhindern so, dass es sich bei der Anwendung verdreht. Zudem erlaubt die Bauform den Einsatz der mit enthaltenen Schneideisenführungen. Die PRO Schneideisenführungen sind Automatenstahl mit oxidierter Oberfläche hergestellt. Damit sind sie passgenauer, stabiler und langlebiger als je zuvor. Sie ermöglichen eine optimale Führung, um ein lotrechtes Außengewinde zu schneiden. Wichtig ist beim Einsatz, dass die Bohrungen der Führung mit den Bohrungen des Schneideisens überlappen, um den Spantabtransport zu gewährleisten.
PRO Schneideisenhalter DIN 22568
20 x 5 mm | 20 x 7 mm | 25 x 9 mm | 30 x 11 mm | 38 x 14 mm
Werkzeugknarren - Gewinde schneiden mit Ratsche
#wie im Handumdrehen

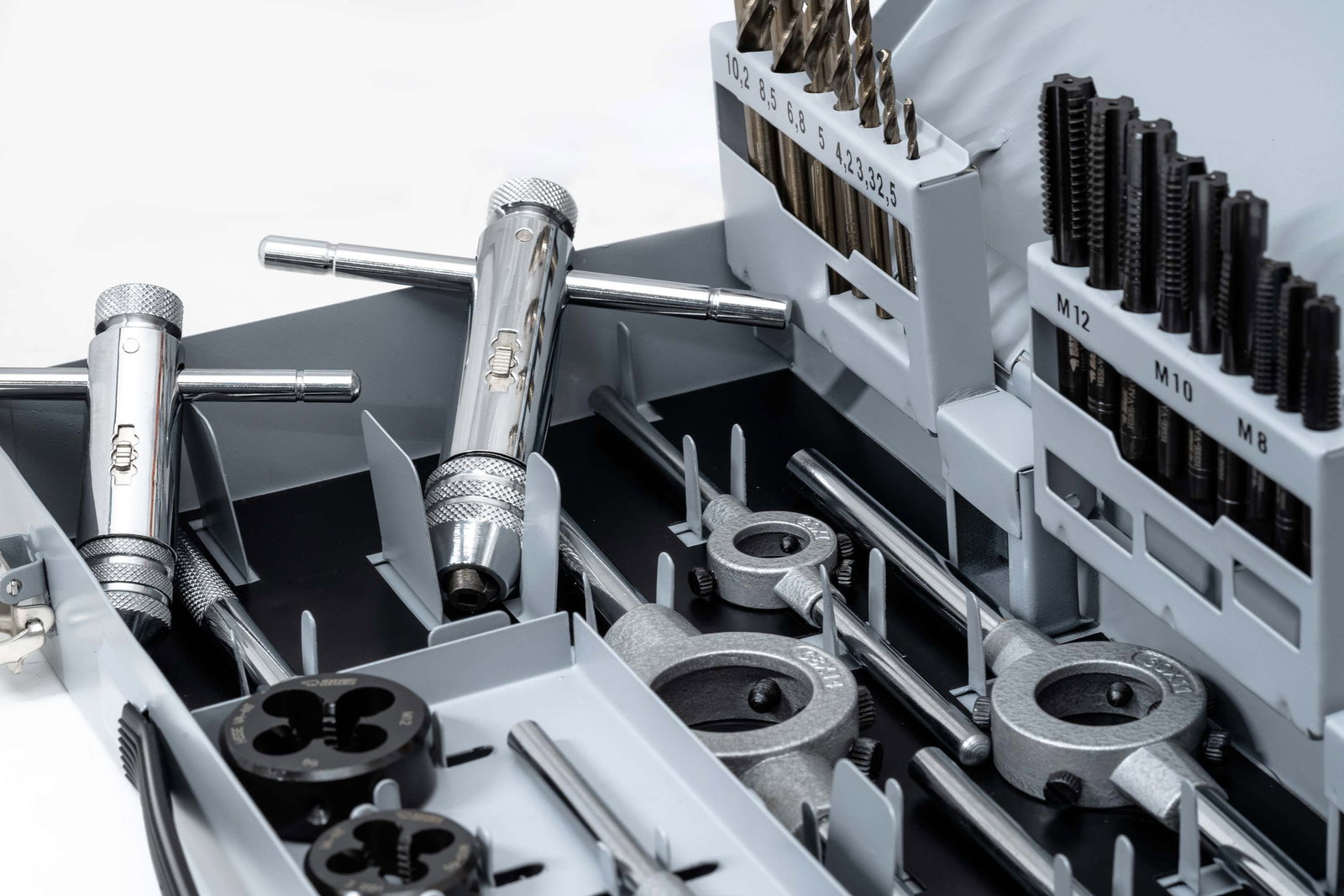

Das Betätigungswerkzeug mit Ratsche bieten wir Ihnen in bewährter BAER-Qualität. Um den Gewindebohrer einzuspannen, lässt sich das Futter leicht auf- und zudrehen. Mit dem Hebel können Sie das Futter auf Rechts- und Linkslauf stellen. Die Ratschen-Funktion der Werkzeugknarre ist vor allem dann besonders praktisch, wenn Sie das Gewinde in beengten Situationen schneiden müssen. Gewindebohren geht damit wie im Handumdrehen.
Werkzeugknarren mit Ratschenfunktion für Gewindebohrer
No. 1: M 1 - M 10
No. 2: M 4 - M 12
Zubehör - wie ein Auto ohne Radio
#Werkzeugliebe
Wer möchte schon auf wertvolles Zubehör verzichten? Ein Werkzeugliebhaber bestimmt nicht. Mit dem perfekten Zubehör wird dieser Gewindeschneidersatz zu dem, was es ist: Ein Meisterwerk und Allrounder für Werkzeugliebhaber. Wer es einmal probiert, möchte nie wieder mit etwas anderem arbeiten. Mit der Gewindeschablone können Sie die Steigung eines vorhandenen Außengewindes (z.B. einer Schraube) bestimmen, um dann mit dem richtigen Gewindebohrer ein passendes Innengewinde zu schneiden. Mit dem beiliegenden Schraubendreher lassen sich die Schrauben der Schneideisenführungen anziehen und lösen. Alles, was Sie benötigen an einem Ort, sofort griffbereit, übersichtlich sortiert in einer umweltfreundlichen Box.
